Устройства регистрирующие "ТРАССА"

Назначение

Устройства регистрирующие ТРАССА КРАУЗ.038.013-04ТУ (далее - регистраторы) предназначены для преобразования унифицированных токовых сигналов (4-20)мА в физические величины точки росы и давления, измерения температуры с помощью термопреобразователей сопротивления, хранения измеренных величин и дополнительной информации (заводской номер, коды диагностики и т.д.), передачи измеренных и сохраненных величин в информационные системы в цифровой форме.

Регистратор предназначен для эксплуатации вне взрывоопасных зон помещений и наружных установок. Датчики, устанавливаемые во взрывоопасных зонах и подключаемые к регистратору, должны быть выполнены во взрывозащищённом исполнении.

Регистратор предназначен в основном для эксплуатации совместно с преобразователем точки росы «КОНГ-Прима-2» (далее - ПТР). Область применения регистраторов -предприятия добычи, транспортировки и переработки природного газа, а также технологические процессы на промышленных предприятиях.

-2-

Описание

Регистратор является специализированным устройством на базе однокристального микропроцессора высокой степени интеграции.

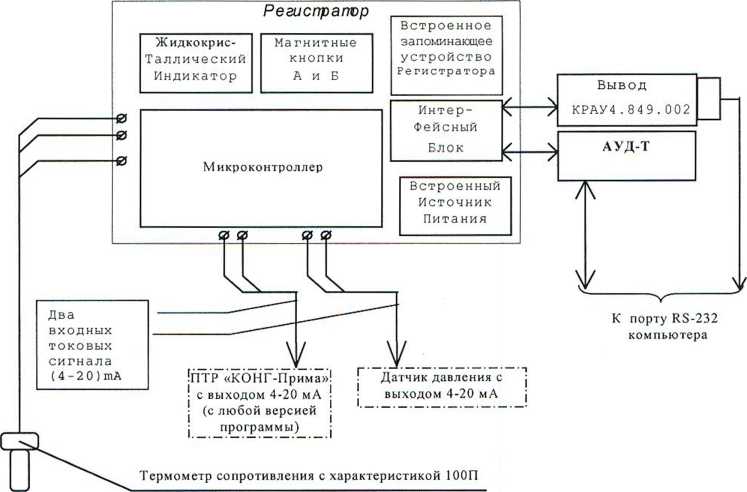

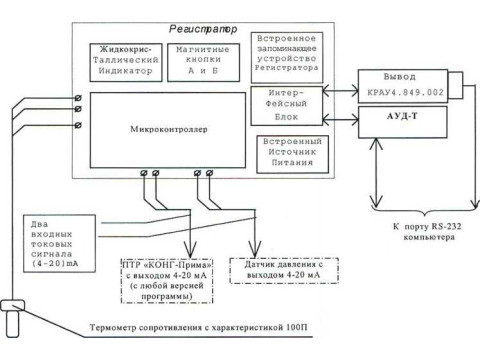

Состав регистратора и схема взаимодействия его с датчиками показаны на рис.1.

Рис.1. Структурная схема регистратора

Микропроцессор выполняет преобразование сигналов первичных преобразователей (преобразователя точки росы, преобразователя давления и термопреобразователя сопротивления) в цифровые значения точки росы, давления и температуры и запоминает их во встроенном запоминающем устройстве (ВЗУ), под управлением магнитных кнопок выводит измеренные величины на жидкокристаллический индикатор.

Данные регистрации доступны для считывания из ВЗУ через интерфейсный блок с помощью терминальной программы «ТРАССА» (КРАУЗ.038.013-14Д21 или КРАУ3.038.013-14Д23, в зависимости от модели регистратора), работающей на терминале, выполненном на базе портативного или стационарного IBM PC/AT компьютера (далее - терминал). Терминальная программа ТРАССА считывает содержимое ВЗУ и предоставляет возможность просмотра накопленных в регистраторе данных в виде таблицы и графика.

Терминальная программа «Трасса» выполняет пересчет значений точки росы, измеренных при рабочем давлении, в значения, соответствующие контрактному давлению, и выполняет пересчет значений точки росы (°C) в значения абсолютной влажности (г/м3).

Терминал может подключаться непосредственно к интерфейсному разъему или через «Адаптер удалённого доступа АУД-Т» КРАУ5.129.003-03ТУ (далее - Адаптер АУД-Т). Подключение терминала к непосредственно к интерфейсному разъему выполняется через вывод КРАУ4.849.002. Интерфейсный разъем размещен на корпусе регистратора и доступен без вскрытия корпуса. Подключение через интерфейсный разъем обычно используется для терминала на базе портативного компьютера, в этом случае длина кабеля до регистратора не должна превышать 3 метра. Подключение через адаптер АУД-Т, входящий в комплект поставки регистратора используется в основном для терминала на базе стационарного компьютера, поскольку позволяет удалять терминал на значительное расстояние от регистратора. Длина кабеля от адаптера АУД-Т (размещаемого рядом с терминалом) до регистратора может быть до 1000м.

Изготавливаются две модели регистраторов (-01, -02). Основное отличие модели 02 от модели 01 заключается в возможности приема от подключенного к регистратору прибора КОНГ-Прима-2 значений точки росы и дополнительной информации (заводской номер, коды диагностики и т.д.) в цифровой форме через цепь (4-20) мА в виде импульсов тока по внутрифирменному протоколу компании «Вымпел».

Регистратор имеет следующие входы и выходы:

Регистратор обеспечивает (автоматически):

- счет времени работы регистратора с момента включения, час;

- преобразование сопротивления от подключенного преобразователя температуры 100П по ГОСТ 6651 в значения температуры;

- преобразование унифицированного токового сигнала (4-20)мА преобразователя давления в значения давления;

- преобразование унифицированного токового сигнала (4-20)мА преобразователя точки росы в значения точки росы;

- вычисление среднечасовых и среднесуточных значений точки росы.

Для регистратора модели 01:

- обновление индикации всех параметров с интервалом 3 минуты;

- запись в ВЗУ (регистрацию) с интервалом 1 час и хранение информации за 1024 часа, отсчитанных с момента окончания последнего целого часа (для регистратора, в обозначении которого указан период регистрации "1 час");

- запись в ВЗУ (регистрацию) с интервалом 6 мин и хранение информации за 102 часа, отсчитанных с момента окончания последнего целого часа (для регистратора, в обозначении которого указан период регистрации "6 мин").

Для регистратора модели 02:

- обновление индикации всех параметров с интервалом, указанным в столбце «Обновление индикации» (см. таблицу ниже);

- декодирование цифрового сигнала от ПТР «КОНГ-Прима-2», предаваемого в форме импульсов тока диапазона (4...20) мА по внутрифирменному протоколу, в значения точки росы и другие параметры ПТР. ПТР должен иметь версию программного обеспечения не ниже 4Х.ХХ;

- запись в ВЗУ (регистрацию) измеренных и принятых по цифровому протоколу параметров;

- запись в ВЗУ (регистрацию) изменений настроек и режимов работы (вмешательств в работу) регистратора;

- запись в ВЗУ (регистрацию) изменений настроек и режимов работы (вмешательств в работу) ПТР, подключенного к регистратору (только при работе в цифровом режиме).

Регистратор модели 02 может работать в следующих режимах:

(1)- определяется частотой приема данных от подключенного ПТР.

Режим определяется способом передачи информации о точке росы (аналоговый или цифровой), режимом регистрации данных (синхронно с измерением или среднечасовой), количеством регистрируемых параметров (базовые режимы или расширенный режим). Подробное описание режимов приведено в эксплуатационной документации на регистратор.

Цифровые режимы обеспечиваются при подключении преобразователя «КОНГ-Прима-2» с версией программного обеспечения не ниже 4Х.ХХ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Знак утверждения типа

Знак утверждения типа по Пр 50.2.009-94 наносится на регистратор и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки регистратора:

Примечание:

1. * - модель регистратора уточняется при заказе.

2. ** - поставляются по отдельным заказам потребителей.

Поверка

Поверка регистратора проводится в соответствии с документом «Устройство регистрирующее ТРАССА. Методика поверки. КРАУ3.038.013-04МИ».

При проведении поверки применяют следующие средства:

Межповерочный интервал - 1 год.

Нормативные документы

Устройство регистрирующее ТРАССА. Технические условия КРАУЗ.038.013-04ТУ.

Заключение

Тип «Устройства регистрирующее ТРАССА КРАУ3.038.013-04ТУ» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, включен в действующую государственную поверочную схему и метрологически обеспечен при выпуске из производства и в эксплуатации.
