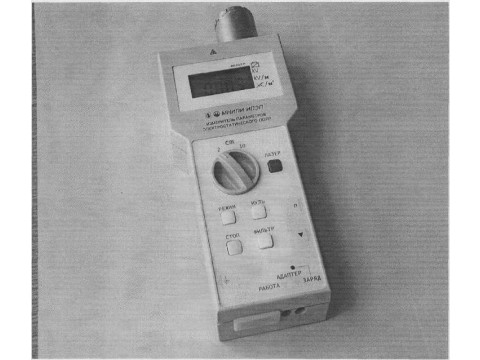

Измерители параметров электростатического поля ИПЭП-1
| Номер в ГРСИ РФ: | РБ 03 13 1944 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Измерители параметров электростатического поля ИПЭП-1 (в дальнейшем - измерители) предназначены для бесконтактного измерения потенциала электростатически заряженных плоских объектов, напряженности электростатического поля вблизи заряженных плоских объектов и поверхностной плотности электрических зарядов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1944 10 |
| Наименование | Измерители параметров электростатического поля ИПЭП-1 |
| Год регистрации | 2010 |
| Номер сертификата | 6690 |
| Дата регистрации | 2010-10-28 |
| Срок действия | 2015-10-28 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411641.002 МП (МП.МН 1325-2003) |
Поверители
Скачать
|
Описание типа РБ 03 13 1944 10 [2010-01-01]
rb-03-13-1944-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1944 10 [2011-03-02]
rb-03-13-1944-10_2011-03-02.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров электростатического поля ИПЭП-1 (в дальнейшем - измерители) предназначены для бесконтактного измерения потенциала электростатически заряженных плоских объектов, напряженности электростатического поля вблизи заряженных плоских объектов и поверхностной плотности электрических зарядов.
Измерители параметров электростатического поля могут быть использованы для измерения параметров электростатических полей при производстве товаров в текстильной, резинотехнической, кожевенной, бумажной и химической промышленности, в приборостроении для измерения электростатических потенциалов кинескопов, мониторов и электронно-лучевых трубок, а также при проведении государственной гигиенической регламентации и регистрации товаров народного потребления и на всех этапах Государственного санитарного надзора.
Описание
Принцип действия измерителей основан на изменении напряжения на приемном электроде при его периодическом экранировании. Для этого используется вращающийся (с помощью двигателя) заземленный экран (заслонка), который периодически закрывает приемный электрод от поля. Напряжение на приемном электроде периодически меняется от нуля (когда электрод закрыт) до значения пропорционального потенциалу данной точки (когда электрод открыт).
Измерители выпускаются в двух модификациях ИПЭП-1 и ИПЭП-1/1.
Измерители ИПЭП-1 могут работать в информационно-измерительных системах по интерфейсу СТЫК С2.
Измерители ИПЭП-1/1 предназначены для работы в автономном режиме и не используются для работы в информационно-измерительных системах.
Измерители не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.
Внешний вид измерителя приведен на рисунке 1.
Место нанесения знака поверки в виде клейма наклейки - отверстие ” (боковая панель измерителя).
Места пломбирования от несанкционированного доступа и нанесения оттиска знакя^прверки и \ оттиска знака клейма ОТК приведены в приложении А. /7 / у
f , i !
И, Лист 1 и 5 \ >'

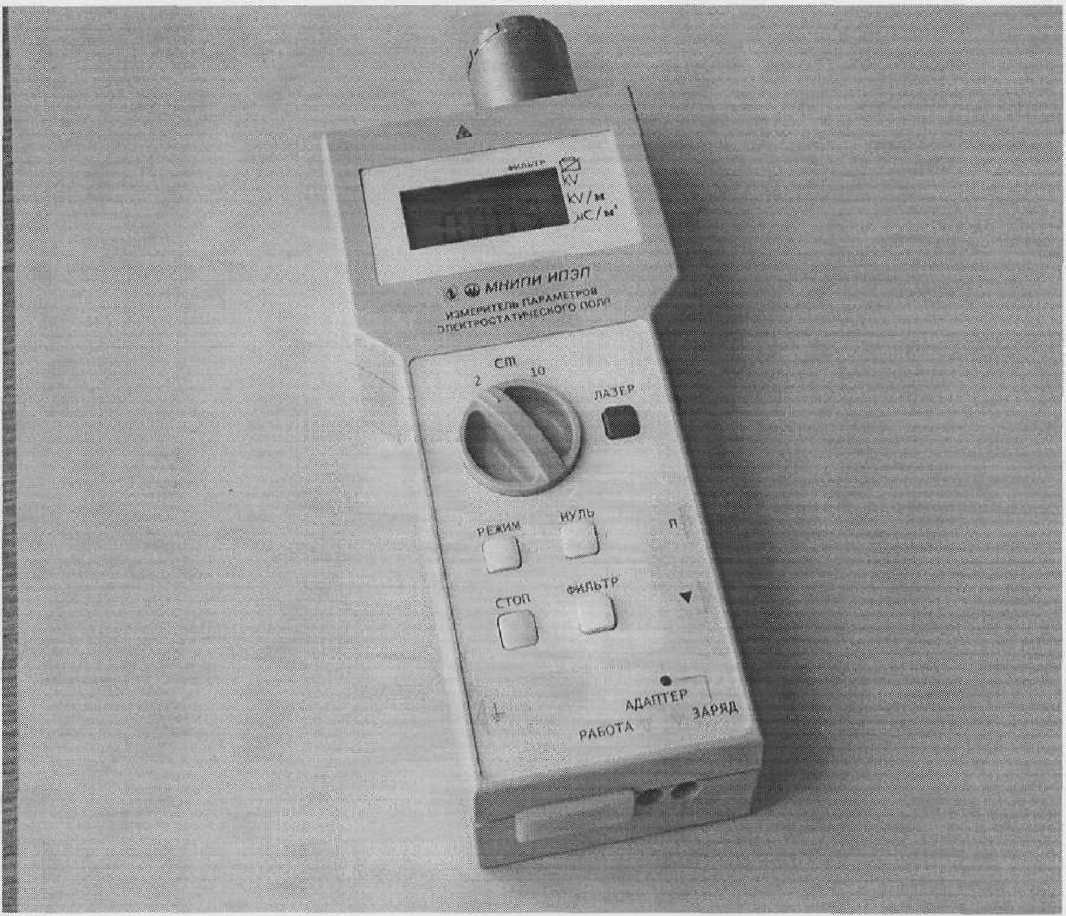

Рисунок 1 - Внешний вид измерителя
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование показателя и условное обозначение единицы измерения |
Значение/диапазон |
|
Измерение потенциала электростатически заряженных объектов Диапазон измерения при расстоянии до объекта 2 см верхнее значение пределов измерения пределы допускаемой основной относительной погрешности Диапазон измерения при расстоянии до объекта 10 см верхнее значение пределов измерения пределы допускаемой основной относительной погрешности |
от 0,02 до 10 кВ 2, 10 кВ ± [5 + 0,2 (Un/ Ux -1)] % от 0,1 до 50 кВ 2, 20, 50 кВ ±[10 + 0,5 (Un/ Ux-1)] %, где Un - верхний предел измерения потенциала, кВ; Ux - измеренное значение потенциала, кВ. |
|
Измерение напряженности электростатического поля заряженных объектов Диапазон измерения верхнее значение пределов измерения пределы допускаемой основной относительной погрешности |
от 2 до 1000 кВ/м 200, 1000 кВ/м ±[5+0,2 (Еп/Ех-1)]%, где Еп - верхний предел измерения напряженности, кВ/м; Ех - измеренное значение напряженности, кВ/м. |
|
Измерение поверхностной плотности электрических зарядов Диапазон измерения верхнее значение пределов измерения пределы допускаемой основной относительной погрешности |
от 0,02 до 10 мкКл/м2 2, 10 мкКл/м2 ± [5 + 0,2 (СТп/СТх -1)] %, где ст - верхний предел измерения поверхностной плотности зарядов, мкКл/м2; ах - измеренное значение поверхностной плотности зарядов, мкКл/м2. |
|
Измерители обеспечивают: - контроль расстояния до измеряемого объекта с помощью лазерного указателя при двух фиксированных значениях расстояния |
2 ± 0,08 см, 10 ± 0,4 см |
|
Потребляемая мощность |
не более 13 В А |
|
Питание от сети переменного тока напряжением или от встроенной аккумуляторной батареи |
(230 ± 23) В, частота (50 ± 0,5) Гц |
|
Масса измерителя |
не более 0,7 кг |
|
Габаритные размеры ИПЭП-1 ИПЭП-1/1 |
не более 268х 106x48 мм не более 262x106x48 мм |
|
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 5 °C до 40 °C до 80 % при температуре 25 °C от 84 до 106,7 (от 630 до 800)кПа (мм рт.ст.) |
|
Средняя наработка на отказ |
не менее 15000 ч |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель мер напряжения методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
|
Обозначение |
Наименование, тип |
Количество на |
Примечание | |
|
комплект | ||||
|
ИПЭП-1 |
ИПЭП-1/1 | |||
|
УШЯИ.411153.002 |
Измеритель параметров электростатического поля ИПЭП-1 |
I | ||
|
У ШЯИ.411153.002-01 |
Измеритель параметров электростатического поля ИПЭП-1/1 |
* |
1 | |
|
Адаптер сетевой KWM020-12M |
1 |
1 | ||
|
УШЯИ.302838.004 |
Насадка |
1 |
1 | |
|
УШЯИ.715131.018-01 |
Стойка L=1 см |
3 |
3 | |
|
У ШЯИ.301319.007-01 |
Диск измерительный 0250 мм |
1 |
1 | |
|
УШЯИ.665621.343 |
Шнур (1000 мм) |
1 |
1 | |
|
УШЯИ.685621.364 |
Шнур (3000 мм) |
1 |
1 | |
|
УШЯИ.441219.003 |
Стенд (поверочный) |
1 |
I |
По требова- |
|
нию заказчика | ||||
|
УШЯИ.411153.002 РЭ |
Руководство по эксплуатации |
1 |
1 | |
|
УШЯИ.411153.002 МП |
Методика поверки |
1 |
1 | |
|
(МП.МН 1325 -2003 ) УШЯИ.305641.030 |
Упаковка |
1 |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261 -94 “Средства измерений электрических и магнитных величин. Общие технические условия”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования”. Методика поверки У ШЯИ.411641.002 МП (МП.МН 1325 -2003).
Заключение
Измерители параметров электростатического поля ИПЭП-1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.055-2005.
Научно-исследовательский испытательный центр БелГИМ,
г.Минск, Старовилленский тракт, 93
тел. 334-98-13
Аттестат аккредитации N BY/112 02.1.0.0025.
