Установки высоковольтные измерительные (испытательные) УПУ-21

Назначение

Установки высоковольтные измерительные (испытательные ) УПУ-21 (далее-установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока до 10 кВ, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Установки могут применяться в научно-исследовательских институтах в процессе разработки и производства радио- и электротехнической продукции, в испытательных лабораториях, ремонтных мастерских, на предприятиях.

Описание

Принцип действия установки основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые автотрансформатором.

Выходные напряжения измеряются по встроенному киловольтметру.

Токи утечки изоляции измеряются по встроенному миллиамперметру со шкалой от 10 мкА до 10 мА. Миллиамперметр работает только в режиме напряжения постоянно-го тока-

Схема установки состоит из: схемы измерительной части, схемы за1^тыСф(емь1 снятия электрического потенциала с испытуемого объекта.        if /        \ и

( Государственный реестр U I средств измерений / /I \\ \ Респуолики Беларусь / // \\ \Дла документов/ //

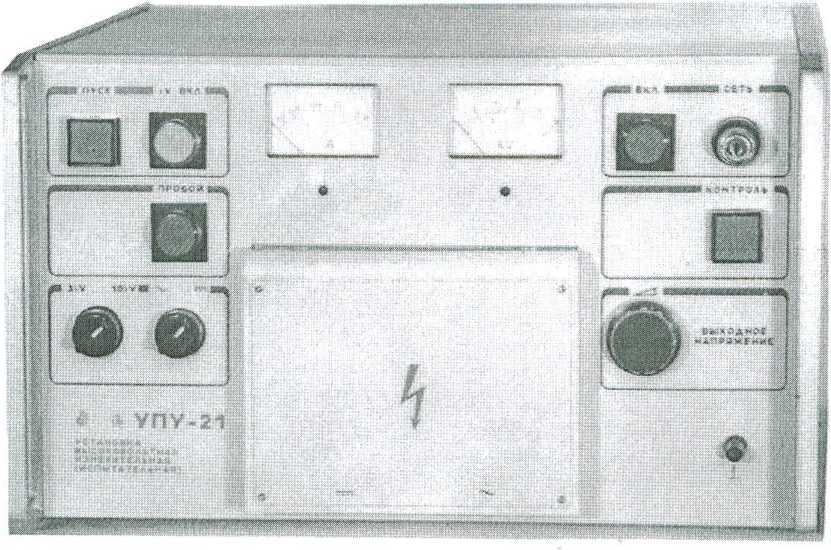

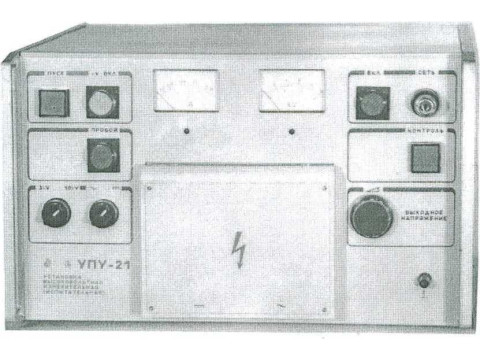

Внешний вид установки приведен на рисунке 1.

Рисунок 1.

Место нанесения государственного поверительного клейма-наклейки - лицевая панель между гальванометров.

Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения оттиска государственного поверительного клейма и оттиска клейма ОТК приведена в приложении к описанию типа (приложение А)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходное напряжение постоянного и переменного тока регулируется от 0 до 3 кВ и от 0 до 10 кВ.

Ток нагрузки не менее 1 мА.

Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения на холостом ходу - не более 5%.

Время пропадания выходного напряжения при срабатывании защиты не более 1 с.

Ток срабатывания защиты от 2 до 50 мА.

Пределы допускаемой приведенной погрешности выходного напряжения постоянного и переменного тока ±4%.

Пределы допускаемой приведенной погрешности измерения тока по встроенному миллиамперметру от 0,01 до 0,1 мА ±15%.

Мощность, потребляемая установкой от сети переменного тока напряжением 220 В частотой 50 Гц, не более 500 В А.

Питание установки осуществляется от сети переменного тока напряжением (220±22) В частотой (50±0.5) Гц.

Габаритные размеры установки не более 280x480x475 мм.

Масса установки не более 38 кг. Масса установки в упаковке не более 48 кг.

Время установления рабочего режима не более 5 мин.

Время непрерывной работы в рабочих условиях применения не менее 8 ч.

Средняя наработка на отказ То не менее 5000 ч.

Средний срок службы Тел не менее 5 лет.

Средний срок сохраняемости Тс не менее 4 лет для отапливаемых хранилищ.

Среднее время восстановления работоспособного состояния Тв не более 4 ч.

Степень защиты оболочки IP20 по 14254-96.

Рабочие условия эксплуатации установки:

- температура окружающей среды, °C.............от 10 до 35;

- относительная влажность воздуха при температуре 25 °C, %.....80;

- атмосферное давление, кПа (мм.рт.ст)...............84-106,7 (630-800)

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на передней панели прибора методом офсетной печати, и на титульные листы эксплуатационных документов типографским способом.

Комплектность

1 Установка высоковольтная измерительная (испытательная) УПУ-21.

2 Комплект монтажных частей (для подключения установки к объектам измерения и к сети переменного тока):

- кабель УШЯИ.685641.009;

- кабель УШЯИ.685641.012;

- шнур соединительный РУВИ.685631.040.

3 Комплект запасных частей:

- вилка 2РМ14КПН4Ш1В1 - разъем для подключения блокировки;

- вставка плавкая ВП2Б-1В 5,0 А 250 В;

- переключатель ASKHF3A040C - для установки на блокирующую дверь.

4 Комплект упаковки УШЯИ.305646.072.

5 Руководство по эксплуатации УШЯИ.441329.013 РЭ.                    ...........

6 Методика поверки МП.МН 1081-2002 УШЯИ.441329.013 МП.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

ГОСТ 12.2.091-2004 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний";

ТУ РБ 100039847.009-2002 "Установка высоковольтная измерительная (испытательная ) УПУ-21"

МП.МН 1081-2002 УИ1ЯИ.441329.013 МП «Установка высоковольтная измерительная (испытательная) УПУ-21. Методика поверки».

Заключение

Установки высоковольтные измерительные (испытательные ) УПУ-21 соответствуют требованиям ГОСТ 22261-94, ГОСТ12.2.091-2004 и ТУ РБ 100039847.009-2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский

Испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93,

тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
