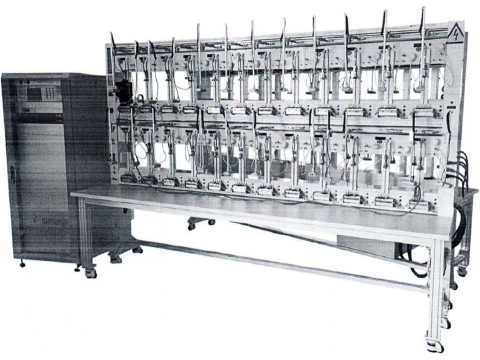

Установки для поверки счетчиков электрической энергии УП 1000
| Номер в ГРСИ РФ: | РБ 03 13 10501 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
|
Описание типа РБ 03 13 10501 23 [2023-12-14]
rb-03-13-10501-23_2023-12-14.pdf
|
Скачать |
Установки для иоверки счетчиков электрической энергии УН 1000 (далее ус тановки) предназначены для формирования значений напряжения переменного тока, силы переменного тока, частоты переменного тока, угла сдвига фаз между напряжением и током, коэффициентов мощности, активной и реактивной электрической мощности, активной и реактивной электрической энергии при поверке, калибровке и регулировки однофазных счетчиков электрической энергии, класса точности 0.5 и менее точных, соответствующих ГОСТ 31818.11-2012. ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 (далее поверяемые счетчики) в ручном, полуавтоматическом и автоматическом режимах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 10501 23 |
| Наименование | Установки для поверки счетчиков электрической энергии УП 1000 |
| Год регистрации | 2023 |
| Номер сертификата | 17177 |
| Дата регистрации | 2023-12-14 |
| Срок действия | 2028-12-14 |
| Получатель сертификата | НПООО «ГРАН-СИСТЕМА-С», г. Минск, Республика Беларусь |
Производитель / Заявитель
НПООО «ГРАН-СИСТЕМА-С», г. Минск, Республика Беларусь
Адрес: ул. Ф.Скорины, 54А, пом. 12
Контакты: тел.: +375 (17) 373-85-82, факс +375 (17) 357-95-21
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по МРБ МП.3765-2023 «Система обеспечения единства измерений Республики Беларусь. Установки для поверки счетчиков электрической энергии УП 1000. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 10501 23 [2023-12-14]
rb-03-13-10501-23_2023-12-14.pdf
|
Скачать |
Описание типа
Назначение
Установки для иоверки счетчиков электрической энергии УН 1000 (далее ус тановки) предназначены для формирования значений напряжения переменного тока, силы переменного тока, частоты переменного тока, угла сдвига фаз между напряжением и током, коэффициентов мощности, активной и реактивной электрической мощности, активной и реактивной электрической энергии при поверке, калибровке и регулировки однофазных счетчиков электрической энергии, класса точности 0.5 и менее точных, соответствующих ГОСТ 31818.11-2012. ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 (далее поверяемые счетчики) в ручном, полуавтоматическом и автоматическом режимах.
Область применения - для метрологической оценки.
Описание
Принцип работы установок основан на формировании стабилизированных значений напряжения переменного тока, силы переменного тока, часто ты переменного тока, угла сдвига фаз между напряжением и током с помощью источника фиктивной мощности, и измерении этих электрических параметров эталонным счетчиком установки с последующим сравнением показаний эталонного счетчика установки и поверяемых счетчиков модулем вычислений и индикации погрешности.
Установки состоя т из следующих ус тройств и блоков:
шкафа управления;
стендов (от 1 до 2). Количество поверочных мест на одном стенде 12 или 24; раздели тельного многообмоточного трансформа тора напряжения;
персонального компьютера (далее - компьютер) со специальным программным обеспечением (далее - 110).
Шкаф управления содержит:
источник фиктивной мощности СЕ 109 (далее ИФМ). состоящий из источника тока CE109-I. ис точника напряжения CL109-U, блока управления CL-109C;

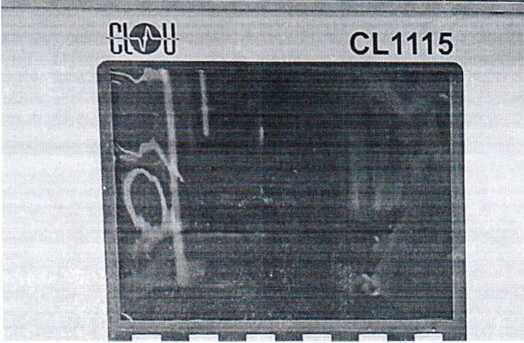

счетчик электрической энергии эталонный «ГРАП-ЭЛЕК ГРО» СЕ1115 (далее эталонный счетчик);
преобразователь интерфейсов CL2018-1 (от 1 до 2 шт.) и другие;
блок времени (частоты) СЕ 191В или аналогичный; источники питания СЕ-309 или CE109-Y и другие.
Каждое поверочное место стендов содержит:
модуль вычисления и индикации погрешности (далее МВИГ1) с кнопкой сброса; приспособление для быстрого подключения поверяемых счетчиков;
фотосчи гывающес устройство для счи тывания оптических импульсов с поверяемого счетчика;
устройство оптическое сопряженное тина УСО (по заказу);
интерфейсы связи RS-232 (RS-485) (но заказу);
разъемы для подключения импульсного (телеметрического) выхода поверяемого счетчика (по заказу).
ИФМ предназначен для формирования значений напряжения переменного тока, силы переменного тока, частоты переменного тока, угла сдвига фаз между напряжением и током.
Эталонный счетчик измеряет и отображает значения напряжения переменного тока, силы переменного тока, частоты переменного тока, угла сдвига фаз между напряжением и током, коэффициентов мощности costp, sing), активную электрическую мощность, реактивную электрическую мощность, полную электрическую мощность, акт ивную электрическую энерт ию. реактивную электрическую энергию. Импульсный выход эталонною счетчика выдаст импульсы с частотой, которая пропорциональна мощности, подаваемой па эталонный счетчик. Погрешность поверяемого счетчика опредсляегся по результатам сравнения частоты импульсных сигналов, поступающих от эталонного и поверяемого счетчиков. Результаты определения погрешности выводя тся па дисплей МВИП и передаются па компьютер.
Блок времени (частоты) СЕ191В или аналогичный, входящий в состав шкафа управления, предназначен для определения погрешности хода часов в поверяемых счетчиках.
Преобразователи интерфейсов CL2018-1 предназначены для осуществления обмена информации между ИФМ. эталонным счетчиком, МВИП, компьютером и поверяемыми счетчиками.
Компьютер с установленным НО «chcck.exe» или «chcckp.exe» (поставляется ио заказу) обеспечивает управление установкой в автоматическом и полуавтоматическом режимах, полный цикл поверки поверяемых счетчиков в автоматическом и полуавтоматическом режимах с формированием протокола поверки, считывание информации и параметризацию поверяемых счетчиков через оптический и (или) цифровой интерфейсы. НО «checkp.exe» позволяет осуществлять параметризацию и юстировку мстролотических характеристик счетчиков электрической энергии производства III 1000 «ГРАН-СИСТЕМА-С». Сервисные функции могут отличаться в установках и изменяться ио требованию конкретного заказчика.
Установки позволяют проводить измерения силы переменного тока в нейтрали 11 о веря см Ы X с ч стч и ков.
Год изготовления установок зашифрован в заводском номере (первые две цифры).
С труктурная схема условного обозначения установок представлена па рисунке 1.
Фо гот рафии общего вида средс тв измерений предс т авлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака иоверки средств измерений представлена в приложении 2.
|
У И 100()|- |
Xi |
Х2 |
X; |
х4 |
х5 |
Хб | |||
|
Количес тво поверочных мест: | |||||||||
|
12 поверочных мест |
12 | ||||||||
|
24 поверочных мес та |
24 | ||||||||
|
36 поверочных мест |
36 | ||||||||
|
48 поверочных мест |
48 | ||||||||
|
Диапазон задаваемых значений силы переменного тока: | |||||||||
|
от 0.01 до 60,00 А |
60 | ||||||||
|
от 0.01 до 100.00 А |
100 | ||||||||
|
Измерение силы переменного тока в нейтрали поверяемых счетчиков с нормируемой погрешностью: | |||||||||
|
отсутствует | |||||||||
|
имеется |
N | ||||||||
|
Измерение реактивной электрической мощности (энергии) в поверяемых счетчиках: | |||||||||
|
отсутствует | |||||||||
|
имеется |
Р | ||||||||
Возможность поверки суточного хода встроенных часов поверяемых счетчиках:___
отсутствуют ___ ___ __________
имеется Т
Дополни тельные функции:____________ ____________
|
отсу тствуют | |
|
наличие ин терфейсов связи на стендах для проверки ин терфейсов связи в поверяемых |
R |
|
счетчиках |
Рисунок I Структурная схема условного обозначения установок
Обяза тельные метрологические требования: предс тавлены в таблице 1.
Таблица 1
|
11аимснованис |
Значение |
|
Диапазон задаваемых значений напряжения переменного тока. В |
от 184 до 264 |
|
11редслы допускаемой относительной погрешности установленных значений напряжения переменного тока. % |
±1.00 |
|
Диапазон задаваемых значений силы переменного тока. А |
от 0.01 до 60.00 или от 0,01 до 100.00 |
|
Окончание таблицы 1 ______________________ | ||
|
Наименование |
Значение | |
|
Пределы допускаемой относительной погрешности установленных значений силы переменного тока*, %, в диапазоне: от 0.25 (включительно) до 60.00 (100.00)** А от 0.01 до 0.25 А |
± |
±1.00 /0,25 \ 1 + 0,4- ---1] \ 1у / |
|
Диапазон задаваемых значений угла сдвига фаз между напряжением и током |
от 0° до 360° | |
|
1 !рсдслы допускаемой абсолютной погрешности установленных значений угла сдвига фаз между напряжением и током |
±2,00° | |
|
Диапазон задаваемых значений час тоты переменного тока, Гц |
от 45 до 55 | |
|
11редслы допускаемой относительной погрешности установленных значений частоты переменного тока, % |
±0.03 | |
|
1 1есгабилыюс ть установленных значений выходных стабилизированных сигналов за 60 с, %: напряжения переменного тока в диапазоне от 184 до 264 В силы переменного тока в диапазоне от 0,25 до 60.00 (100.00)** А активной электрической мощнос ти реактивной электрической мощности |
±0,10 ±0,10 ±0.10 ±0.10 | |
|
Пределы допускаемой относительной погрешности установленных значений активной электрической мощности (энергии), %, в диапазоне напряжения переменного тока от 184 до 264 В, силы переменного тока: от 0,25 до 0.50 А (нс включительно) при коэффициенте мощност и coscp = 1.00 от 0.50 (включительно) до 60.00 (100,00)** А при коэффициенте мощности cosip 1.00 от 0.25 до 60.00 (100.00)** А при cos(p > 0.50 (смк., ипд.) |
±0,15 ±0.10 ±0,15 | |
|
Пределы допускаемой относительной погрешности установленных значений реактивной электрической мощност и (энергии), %, в диапазоне напряжения переменного тока от 184 до 264 В. силы переменного тока: от 0.25 до 0.50 А (нс включительно) при коэффициенте мощности simp 1.00 от 0.50 (включительно) до 60.00 (100.00)** А при коэффициенте мощности sirup = 1.00 от 0,25 до 60.00 (100.00)** А при коэффициенте мощности sirup > 0.50 (смк.. инд.) |
±0.30 ±0.20 ±0,30 | |
|
Диапазон измерений МВИН.% |
от -99.999 до 99.999 | |
|
1 [ределы допускаемой абсолютной погрешности МВИП, % |
±0.01 | |
|
Пределы допускаемой абсолютной погрешности блока времени (част оты) установки, Гц |
±0.6 | |
|
*1у установленное значение силы переменного тока, А; **значснис силы переменного тока определяется верхним значением диапазона задаваемых значений силы переменного тока _______________ | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2 ________________________
|
11аимсповапис |
Значение |
|
Коэффициент нелинейных искажений напряжения KU и тока KI. %, не более |
±1,0 |
|
Верхнее значение силы переменного тока, Л |
60; 100 |
|
Количество поверочных мес т для подключения поверяемых счетчиков, мес т |
от 12 до 48 |
|
Номинальное напряжение питания установок (шкафа управления) от сети трехфазного переменного тока, В |
380 |
|
Номинальная частота пи тания от сеги переменного тока. Гц |
50 |
|
Потребляемая мощноегь (при питании от сети). ВЛ, нс более |
3500 |
|
Класс по способу защиты от поражения электрическим током ГОСТ 12.2.007.0-75 |
I |
|
Диапазон нормальной температуры окружающего воздуха при эксплуатации. °C |
от 18 до 28 |
|
Диапазон нормальной относительной влажности при эксплуатации. % |
от 30 до 80 |
|
Время ус тановления рабочего режима, мин. нс более |
30 |
|
Время непрерывной работы, ч, нс менее |
8 |
|
Время перерывало повторного включения после 8 ч непрерывной работы, мин, нс менее |
30 |
|
Средняя наработка на отказ, ч |
35 000 |
|
Средний срок службы, лет. не менее |
10 |
|
Габаритные размеры (ширина х глубина х высота), мм. не более: стенда на 12 мест стенда на 24 мес та шкафа управления |
2700x720x2000 2700x720x2000 600x800x1700 |
Комплектность
Таблица 3
|
11аимсновапис |
Количество |
|
Установка для поверки счетчиков электрической энергии УП 1000 |
1 |
|
1 lacnopr |
1 |
|
Руководство но эксплуатации |
1 |
|
Методика поверки* |
1 |
*1 [оставляется но запросу
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наноси тся на переднюю панель шкафа управления установки и на титульные лис ты руководства по эксплуатации и паспорта.
Поверка осуществляется по МРБ Ml 1.3765-2023 «Система обеспечения единства измерений Республики Беларусь. Установки для поверки счетчиков электрической энергии УН 1000. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, ус ганавливающие:
требования к типу средств измерений:
ТУ BY 100832277.029-2023 «Установки для поверки счетчиков электрической энергии УН 1000. Технические условия»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» ( ГР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ТС 020/2011);
методику поверки:
МРБ Ml 1.3765-2023 «Система обеспечения единства измерений Республики Беларусь. Установки для поверки счетчиков электрической энергии УН 1000. М с то д и к а 11 о ве р к и ».
Перечень средс тв поверки: представлен в таблице 4.
Таблица 4 ___ _____________ __
Наименование и тип средс тв поверки
Комбинированный прибор Tcsto 608-П2 ___________
Мегаомметр 1:6-16
Установка высоковолы пая измерительная (испытательная) УНУ-10 ____ __
11рибор элсктроизмсрительный эталонный многофункциональный
«Энсргомонитор-3.1КМ»__
Счс1чикэлекчричсской энергии эталонный «ГРАП-ЭЛЕКТРО» CL1115
Секундомер электронный «Интеграл С-01»____________________________________
Частотомер электронно-счетный 43-81Л _
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Иден тификация программного обеспечения: представлены в таблице 5.

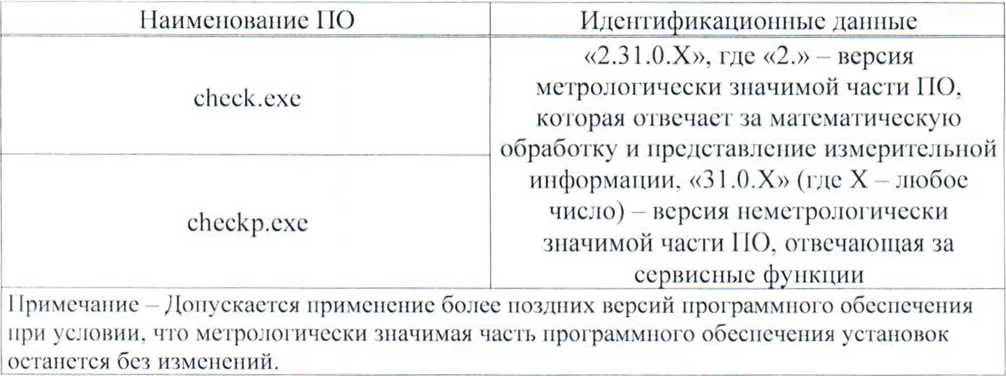

Таблица 5
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: установки для поверки счетчиков электрической энергии УН 1000 соответствуют требованиям технических условий ГУ BY 100832277.029-2023. 'ГР ТС 004/201 1, ТР ТС 020/2011.
Производи тель средс тв измерений
Научно-производственное общество с ограниченной ответственностью
«1 PAII-СИСТЕМА-С» (HIЮОО «ГРАН-СИСТЕМА-С»)
Республика Беларусь, 220084, г. Минск, ул. Ф.Скорины, 54А. ном. 12.
Телефон: +375 17 373-85-82
факс: +375 17 357-95-21
e-mail: inlbffistrumen.com.
www.strumen.com
Уполномоченное юридическое лицо. проводившее испытания средств измсрсний/мегрологичсскую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт метро.)югии» (БелГИМ)
Республика Беларусь. 220053. г. Минск. Сгаровиленский тракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38 e-mail; info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на I листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.
Заместитель директора БслГИМ / 'i К).В. Козак
Приложение 1 (обязательное) Фотографии общего вила средств измерений

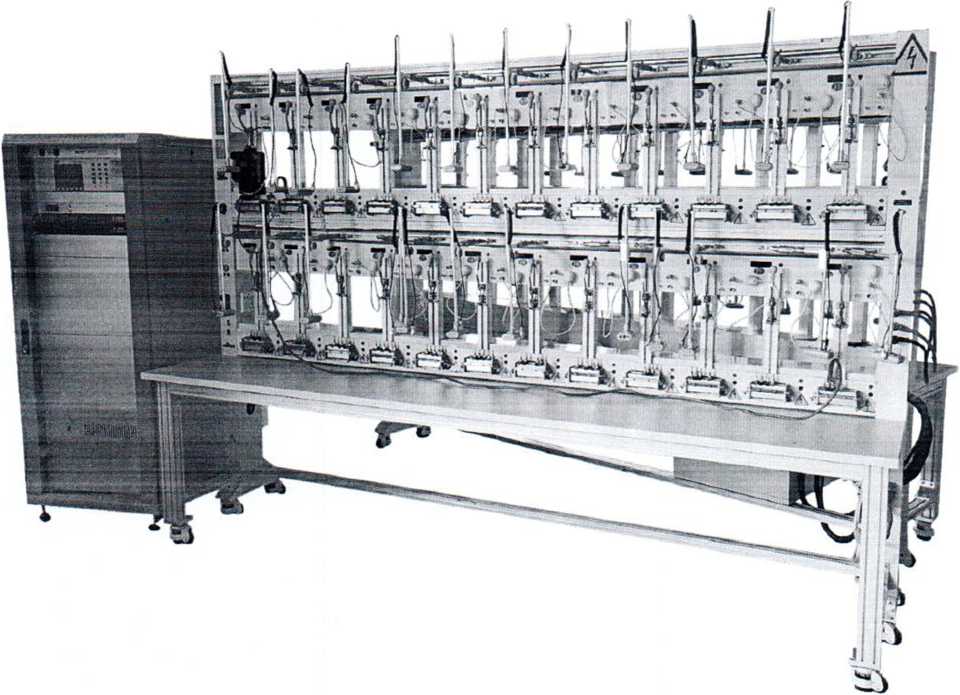

Рисунок 1.1 Фотография общего вида установок для поверки счетчиков электрически энергии УИ 1000
(изображение носит иллюстративный характер)
фГРАН
СИСТЕМА-С
Установка для поверки счетчиков электрической энергии УП 1000
Стенд №2
№ 22030
-380 V 3500 V A 50 Hz
m гран
СИСТЕМА-С
Установка для поверки счетчиков электрической энергии УП 1000
Шкаф управления
УП 1000-48-100-NP-TR
№ 22030
-380 V 3500 V-A 50 Hz
Сделано в Республике Беларусь
Рисунок 1.2 - Фого1рафии маркировки установок для поверки счетчиков электрической энергии УН 1000
(изображения нося т иллюстрат ивный характер)
11риложсние 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения
знака поверки
OFF
[В ГРАН kfl СИСТЕМА.С
Установка для поверки счетчиков электрической энергии УП 1000
УП 1000-48-100-NP-TR
Шкаф управления
№22030
■380 V 3500 V А 50 Hz
Сделано в Республике Беларусь
-...... .................... ■ ~
СЧЕТЧИК ЭЛЕКТРИ ЭНЕРГИИ ЭТАЛО ГРАН-ЭЛЕКТ!
40 V A IP20 -230 \ № 20221879
।ин нри('ч.'ра. QL и/Э"
• |Ч111.ц.1ежиг. iiiiftx’.Ti’UiwjKj. Дли KOi-cpMt. у 7 7J uiu и к-, л и мне ji повч-ркп '•нс1.-п>сиЖ.)4-|
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
