Счетчик электрической энергии однофазный индукционный многотарифный СО-И498М

Назначение

Счетчик электрической энергии однофазный индукционный многотарифный С0-И498М стационарный непосредственного включения (далее-счетчик) предназначен для измерения потребления активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц по одному, двум или трем тарифам в шести зонах суток Св зависимости от программы, введенной потребителем).

Дополнительно имеется четвертый тариф для праздничных и выходных дней.

Счетчик предназначен для работы в закрытых помещениях при тем-о пературе от минус 10 до 55 С и относительной влажности воздуха 80 % о при температуре 25 С.

Описание

Счетчик представляет собой интегрирующий измерительный прибор индукционной системы с встроенными внутри корпуса устройством формирования импульсов (УФИ) и модулем тарифов.

Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на раме и закрывается кожухом.

Измерительный механизм счетчика состоит из вращающего элемента, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа.

Устройство формирования импульсов преобразует число оборотов диска счетчика в количество импульсов и обеспечивает формирование импульсов по двум гальванически развязанным выходам. Один из выходов используется для создания телеметрического выхода счетчика, другой - для передачи импульсов на модуль тарифов.

Модуль тарифов представляет собой электронный блок, состоящий из печатной платы, бескорпусной специализированной микросхемы, жидкокристаллического индикатора, кварцевого резонатора и литиевого элемента питания. Модуль осуществляет суммирование импульсов поступающих с УФИ, анализ, с учетом реального времени и календаря, запоминание и индикацию рассчитанных параметров.

Основные технические характеристики

1 По точности учета электрической энергии счетчик соответствует классу точности 2,0 ГОСТ 6570-96.

2 Номинальное напряжение - 220 В.

3 Номинальный ток - 10 А.

4 Максимальный ток - 40 А.

5 Потребляемая мощность (активная и полная) в цепи напряжения счетчика при номинальном напряжении и частоте не превышает 1,3 Вт и 5,0 ВА соответственно.

6 Потребляемая полная мощность в токовой цепи счетчика при номинальном токе и частоте не превышает 0,4 ВА.

7 Основная относительная погрешность приема, обработки и преобразования количества импульсов в именованные единицы, не более +-0,1 %.

8 Количество тарифных зон - 6.

9 Количество тарифов - 4.

10 Абсолютная погрешность хода часов в нормальных условиях эксплуатации, не более +-1 с/сут.

11 Срок хранения информации (автономность работы) модуля тарифов, при отключении от системы питания, не менее 8 лет.

12 Масса счетчика, не более 1,5 кг.

13 Габаритные размеры счетчика - (206x12(0x110) мм.

14 Передаточное чиисло 600 г/kW h.

15 Счетчик имеет оптический порт связи.

Знак утверждения типа

Изображение знака утверждения типа наносится на щиток методом офсетной печати или сеткографии.

Комплектность

В комплект поставки входят: счетчик электрической энергии, крышка зажимной коробки, руководство по эксплуатации, коробка упаковочная .

Поверка

Осуществляется согласно МП. БРА2^-2000 "Счетчик электрической энергии однофазный индукционный многотарифный С0-И498М. Методика поверки" .

Межповерочный интервал - 8 лет.

Поверка производится на установке для регулировки и поверки счетчиков электрической энергии ЦУ-6800 или других установках, прошедших метрологическую поверку в установленном порядке.

Нормативные документы

ТУ РБ 07514363.038-2000 "Счетчики электрической энергии однофазные индукционные многотарифные. Технические условия".

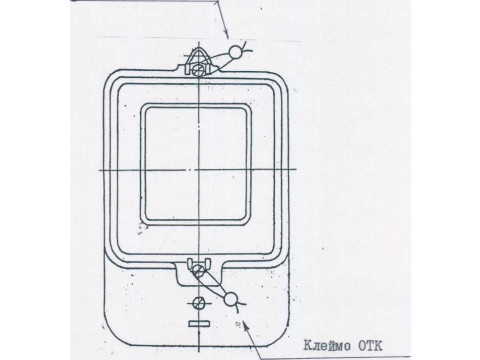

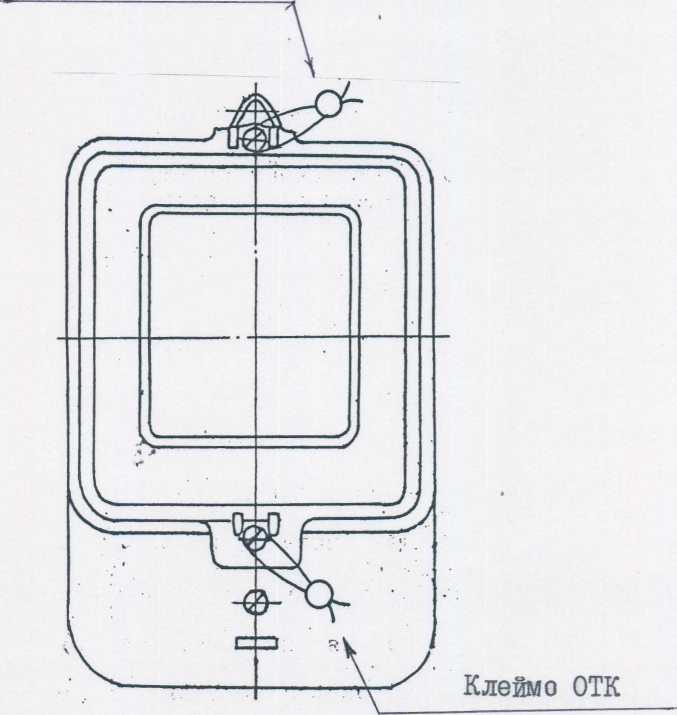

Место клеймения

Клеймо Госповерителя

Заключение Г F Счетчики электрической энергии однофазные индукционные многотарифные СО-И498М требованиям, распростроняющихся на них нормативно-технических документов, соответствуют. Изготовитель: ДП "Измерен" ОАО '.'Брестский электромеханический завод".

Директор ДП "Измерен"

ОАО "БЭМЗ"

В.И.Красноружский

Начальник отдела БЦСМ

С . В Осипова
