Трансформатор тока 4MA72-S2 AYC № 1003707024

Назначение

Трансформатор тока 4MA72-S2 AYC № 1003707024 (далее - трансформатор тока) предназначен для масштабного преобразования силы переменного тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации приборам измерения, учета, устройствам защиты и управления в электросетях переменного тока номинальной частотой 50 Гц.

Область применения - энергетика.

Описание

Принцип действия трансформатора тока основан на преобразовании тока, протекающего по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, протекающие по вторичным обмоткам. Трансформаторы тока являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформатор выпускается с пятью вторичными обмотками. Выводы первичной обмотки расположены па верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью бол тов для каждой шины. На основании трансформатора имеется клемма для заземления с винтом М 8. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

Фотографии общего вида трансформатора тока приведены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: указаны в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: указаны в таблице 2.

Таблица 2

Продолжение таблицы 2

Комплектность

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта.

Поверка осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

Техническая документация производителя (паспорт, руководство по эксплуатации), методику поверки:

ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

11еречень средств поверки: представлен в таблице 4.

Таблица 4__

Наименование и тип средств поверки

Прибор сравнения КНТ 07_________________________________________________

Трансформатор тока измерительный лабораторный ТТИ-Л______________________

Магазин нагрузок СЛ5020___________________________________________________

Источник силы переменного тока____________________________________________

Термогигрометр UNITESST1IB 1___________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик средств измерений с требуемой точностью.

Идентификация программного обеспечения: программное обеспечение отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: трансформатор тока 4MA72-S2 AYC № 1003707024 соответствует требованиям технической документации производителя (паспорт, руководство по эксплуатации).

1 [роизводитель средства измерений:

«ALCE Elektrik Sanayi ve Ticaret А.$», Турция

Ramazanoglu Mah. Transtek Cad.

6 34906 Pendik - Istanbul. Turkey

Telefon: + 90 216 585 42 00

e-mail: info@alce-elektrik.com.tr

Уполномоченное юридическое лицо, проводившее испытания средств измерен и й/метрологическую экспертизу единичного экземпляра средств измерений: Республиканское унитарное предприятие «Белорусский государственный институт метрологии»

Республика Беларусь, г. Минск, Старовиленский тракт. 93

телефон: +375 17 374-55-01, факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложение: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

А.В. Казачок

Директор Б ел ГП М

Приложение 1 (обязательное)

Фотографии общего вида средства измерений

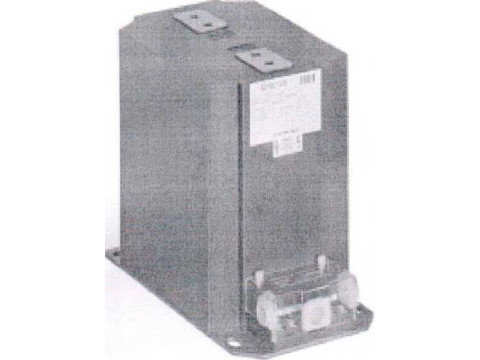

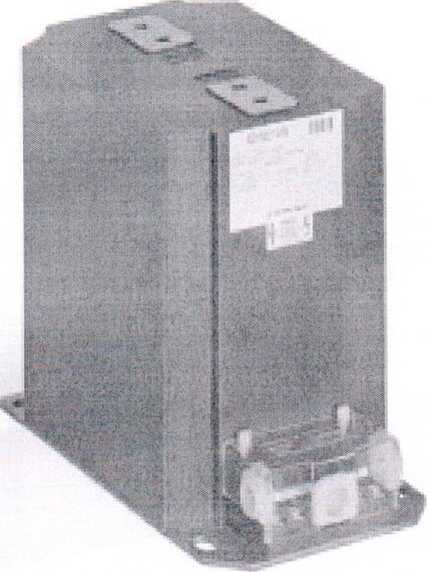

Рисунок 1.1 - Фотография общего вида трансформатора тока 4MA72-S2 AYC № 1003707024

Current Transformer

Type: 4MA72 S2

2500/5-5-5-5-5 A

^0211003707024

GO SI I /46 7015

7,2/32/60 kV fr 50Hz Isol В Indoor

Icth: 1,2. x In llh:25kA 3sec

Idyn: 2.5 x Ith

Temp.: -25,.10’C Approx:32kg

1S1 1S2

5A Cl.: 0.5S FS5 15VA

2S1-2S2

5A Cl.: 0.5 F S5 30VA

3S1 3S2

5A Cl.: 10P 20 10VA

4S1-4S2

5ACI.: 10P 20 15VA

5S1 5S2

5Л Cl.: 10P 20 15VA

Л71 11300062/69

Рисунок 1.2 - Фотография маркировки т рансформатора тока 4MA72-S2 AYC № 1003707024

I [риложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений Знак поверки наносится на свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

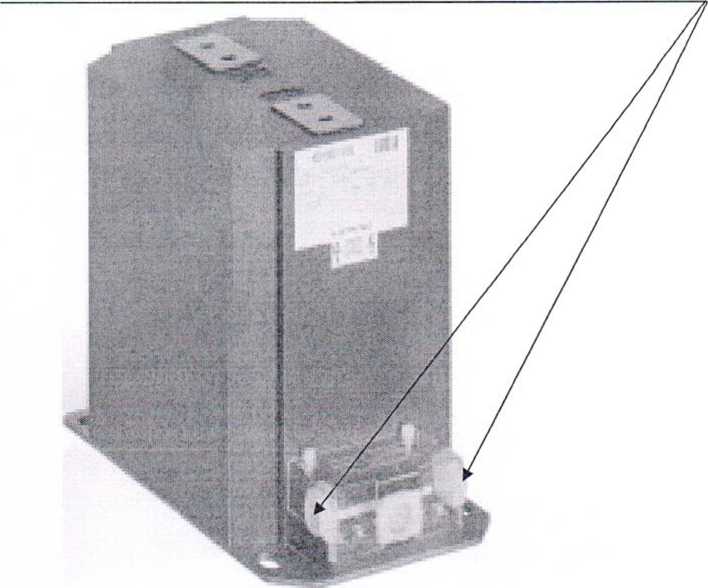

Место пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
