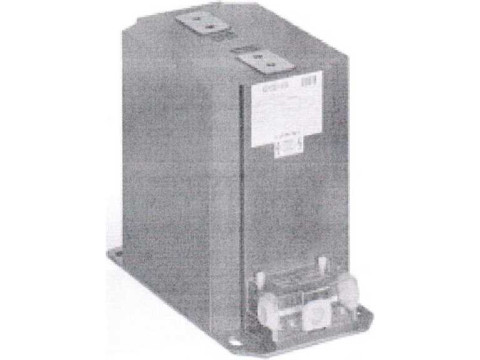

Трансформатор тока 4MA72-S2 AYC № 1003707049

Назначение

Трансформатор тока 4MA72-S2 AYC № 1003707049 (далее - трансформатор тока) предназначен для масштабного преобразования силы переменного тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации приборам измерения, учета, устройствам защиты и управления в электросетях переменного тока номинальной частотой 50 Гц.

Область применения - энергетика.

Описание

Принцип действия трансформатора тока основан на преобразовании тока, протекающего по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, протекающие по вторичным обмоткам. Трансформаторы тока являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформатор выпускается с четырьмя вторичными обмотками. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов для каждой шины. На основании трансформатора имеется клемма для заземления с винтом М 8. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

Фотографии общего вида трансформатора тока приведены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: указаны в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: указаны в таблице 2.

Таблица 2

Продолжение таблицы 2

Комплектность

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта.

Поверка осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

Техническая документация производителя (паспорт, руководство по эксплуатации), методику поверки:

ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4________________________________________________________________________

Наименование и тип средств поверки

Прибор сравнения КНТ 07_________________________________________________

Трансформатор тока измерительный лабораторный ТТИ-А______________________

Магазин нагрузок СА5020___________________________________________________

Источник силы переменного тока_____________________________________________

Термогигрометр UNITESS TUB 1_________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик средств измерений с требуемой точностью.

Идентификация программного обеспечения: программное обеспечение отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: трансформатор тока 4MA72-S2 AYC № 1003707049 соответствует требованиям технической документации производителя (паспорт, руководство по эксплуатации).

11роизводитель средства измерений:

«ALCE Elektrik Sanayi ve Ticarct А.§», Турция Ramazanoglu Mah. Transtek Cad.

6 34906 Pcndik - Istanbul. Turkey

Telefon: + 90 216 585 42 00

e-mail: infb@alce-elektrik.com.tr

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений: Республиканское унитарное предприятие «Белорусский государственный институт метрологии»

Республика Беларусь, г. Минск. Старовиленский тракт. 93

телефон: +375 17 374-55-01, факс: +375 17 244-99-38

с-mai 1: info@belgim.by

Приложение: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное)

Фотографии общего вида средства измерений

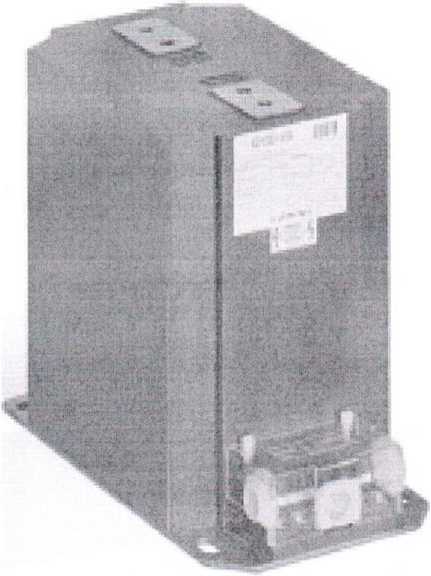

Рисунок 1.1 - Фотография общего вида трансформатора тока 4MA72-S2 AYC № 1003707049

Typo: 4MA/2-S2 1000/5 5 5 5 Л

2021 100320/049

GOST 7/46 2015

7,2/32/60 kV fr 50Hz Isol. E Indoor

Icth: 1,2 х In

Ith:25kA 3sec

Idyn: 2,5 x Ith

Temp.: -25..+40'C Approx:32kg

1S1 1S2

5А С!.: 0.5S FS5 5VA

2S1-2S2

5Л CI.: 0.5 TS5 10VA

3S1-3S2

4S1 4S2

5А Cl.: ЮР 20 20VA

5ACI.: ЮР 20 20VA

A7ET1300062770

Рисунок 1.2 - Фотография маркировки трансформатора тока 4MA72-S2 AYC № 1003707049

1(риложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений Знак поверки наносится на свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

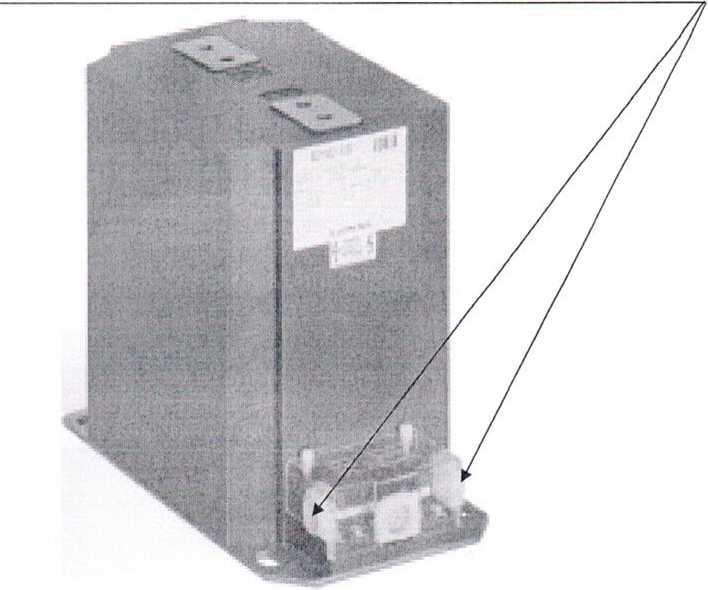

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
