Счетчики электрической энергии трехфазные индукционные СА4-И672М, СА4У-И672М

Назначение

Счетчики электрической энергии трехфазные индукционные СА4-И672М, СА4У-И672М (далее - счетчики) предназначены для учета активной энергии в трехфазной четырехпроводной сети переменного тока номинальной частоты 50 Гц для работы в закрытых помещениях при тем-о пературе от минус 20 до 40 С и относительной влажности воздуха 80% о при температуре 25 С.

Исполнения счетчиков приведены в таблице.

Описание

Счетчик представляет собой интегрирующий измерительный прибор и н д у к I шон н о й с и с т е м ы.

Механизм счет чика, расположенный в ирямоугольном цоколе, монти~ руется на раме и закрывается кожухом.

Измерительный механизм счетчика состоит из трех вращающих элементов, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа.

Вращающий элемент состоит из двух сердечников с катушками тока и напряжения, включенными в сеть последовательно и параллельно соответственно .

Подвижная система, счетчика состоит из оси с закрепленными на ней двумя алюминиевыми дисками, антисамоходным флажком, колпачком верхней опоры и червяком, передающим вращение диска на счетный механизм .

Тормозной момент создается постоянными магнитами.

Для балансировки вращающих элементов счетчика на каждом из них установлены магнитные шунты-регуляторы.

Регулировка на малых нагрузках производится регуляторами, имеющимися на вращающем элементе.

Предварительная регулировка внутреннего угла, сдвига магнитных потоков в элементе осуществляется разрезанием короткозамкнутых витков .

Точная регулировка осуществляется с помощью проволочного сопро-т и в ления (шл е йфа), п ри п ая нно го к к онцам обмо т к и. имеющейс я на сердечнике тока.

В корпусе электросчетчиков СА4У-И672МД и СА4-И672МД встроено устройство формирования импульсов, преобразующее количество оборотов диска подвижной системы в импульсы. Количество импульсов пропорционально величине потребляемой энергии. Формируемые импульсы передаются на телеметрический выход счетчика.

1 По точности учета электрической энергии счетчик соответствует классу точности 2,0.

2 Номинальное линейное напряжение - 380 В,

3 Номинальный ток - 5; 10 А,

4 Максимальный ток — 2007., 4007. от номинального - для счетчиков непосредственного включения и 1257, от номинального — для счетчиков.

подключаемых через трансформаторы тока.

5 Потребляемая мощность (активная и полная) в каждой цепи напряжения счетчика при номинальном напряжении и частоте не превышает 1,5 Вт и 6,0 В А соответственно.

6 Потребляемая полная мощность в каждой токовой цепи счетчика при номинальных токе и частоте не превышает 0,6 В А.

7 Масса счетчика не более 3,2 кг.

8 Габаритные размеры счетчика - (282x173x127) мм.

9 Средняя нароботка до отказа не менее 35000 ч.

10 Средний срок службы не менее 32 лет.

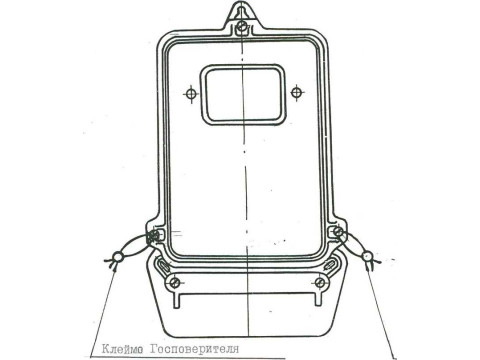

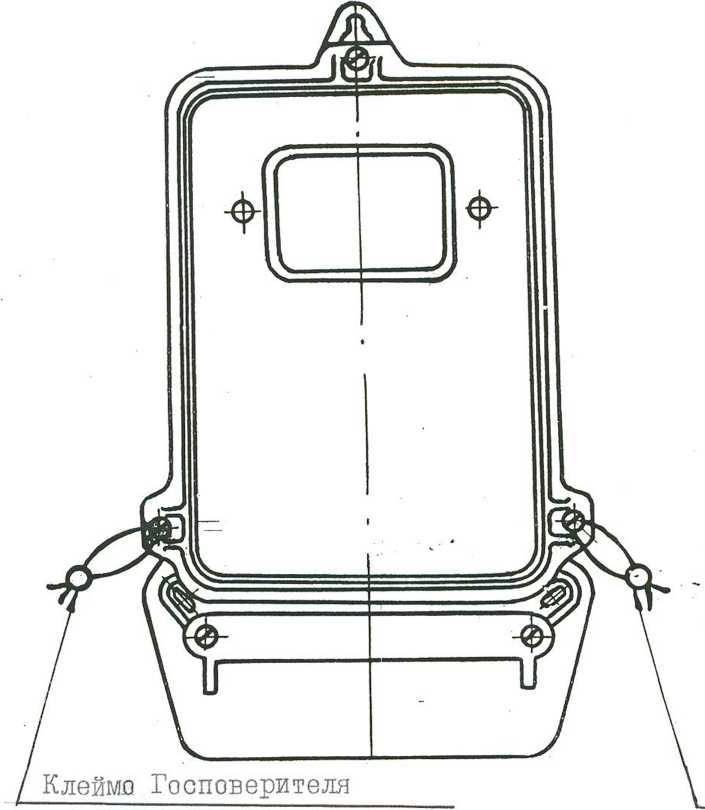

Знак утверждения типа

Знак

утверждения типа наносится

на щитке счетчика методом офсет

ной печати или другим способом, не ухудшающим качества и на паспорт.

Комплектность

В комплект поставки входят: счетчик электрической энергии с крышкой, руководство по экс плуатации.

Поверка

Осуществляется согласно ГОСТ 8.259-77

"Счетчик и

элек тр ичес кие

активной и реактивной энергии индукционные. Методы и средства повер

Межповерочный интервал

4 года

ГН Е С? Т О К. ■* I Е й Н Ь hi И Я

НОРМАТИННЫЕ ДОК УМЕНТЫ

Клеймо ОТК

ГОСТ 6570-96 "Счетчики

_н л ь? к т р и ч е с к и е а к т и в н о и

и реактивной

энергии индукционные. Общие технические условия".

ТУ РЕ О 7 51 4363.01 4 — 95 "Счетчики электрической

эн ер гии

трехФаз

ные ин д у к ц и о н н ы е С А 4 -- И6 7 2М ,

Технические условия".

Заключение

Счетчики электрической энергии трехфазные индукционные

СА4-И672М, СА4У-И672М требованиям, раслростроняыщихся на них нормативно- техническ их док ументов,

ИЗГ01 ОБИТЕЛЬ

ДП "Измерен" ОАО

Ь р ес тс к и й зле к тро мех аничес

'' И змерон" 0 АО

И.Ю.Баловень

Г п а в н ы и и н ж е н е pf

Начальник отдела БЦСМ
