Преобразователи измерительные суммирующие постоянного тока Е851
| Номер в ГРСИ РФ: | РБ 03 13 0134 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
Преобразователи измерительные суммирующие постоянного тока Е851 (в дальнейшем ИП) предназначены для линейного преобразования суммы входных сигналов постоянного тока в унифицированный выходной сигнал постоянного тока 0-5 мА на нагрузке от 0 до 3 кОм или 4-20 мА на нагрузке от 0 до 0,5 кОм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0134 10 |
| Наименование | Преобразователи измерительные суммирующие постоянного тока Е851 |
| Год регистрации | 2010 |
| Номер сертификата | 6762 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МП.ВТ.119-2005. |
Поверители
Скачать
|
Описание типа РБ 03 13 0134 10 [2010-01-01]
rb-03-13-0134-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0134 10 [2013-02-19]
rb-03-13-0134-10_2013-02-19.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные суммирующие постоянного тока Е851 (в дальнейшем ИП) предназначены для линейного преобразования суммы входных сигналов постоянного тока в унифицированный выходной сигнал постоянного тока 0-5 мА на нагрузке от 0 до 3 кОм или 4-20 мА на нагрузке от 0 до 0,5 кОм.
ИП могут применяться для контроля параметров электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.
Описание
В ИП используется принцип суммирования входных сигналов.
ИП выполнены в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеет четыре модификации, отличающихся по входным и выходным сигналам.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Предел допускаемой основной приведенной погрешности равен ±0,5 % от нормирующего значения выходного сигнала, которое равно:
для Е851/1.2 -5 мА;
для Е851/3.4 - 20 мА.
Количество входов, диапазон измерений преобразуемых входных сигналов, диапазон изменений выходных сигналов приведены в таблице.
Лист 1 из 5
Таблица
|
Конструктивное исполнение |
Количество входов |
Диапазон измерений преобразуемого входного сигнала по каждому входу, мА |
Диапазон изменения выходного сигнала, мА |
|
Е851/1 |
5 |
минус 5-0-плюс 5 |
минус 5-0-плюс 5 |
|
Е851/2 |
8 |
минус 5-0-плюс 5 |
минус 5-0-плюс 5 |
|
Е851/3 |
5 |
0-5 |
4-20 |
|
Е851/4 |
8 |
0-5 |
4-20 |
Диапазон регулирования коэффициента передачи по каждому входу:
0,04 - 0,56 для ИП Е851/1; 0,128 -1,8 для ИП Е851/3;
0,02 - 0,28 для ИП Е851/2; 0,064 - 0,9 для ИП Е851/4.
Пределы допускаемых дополнительных погрешностей не более:
- ±0,4 % при изменении температуры окружающего воздуха на 10 °C;
- ±0,9 % при изменении относительной влажности до (95±5) % при 35 °C.
ИП предназначены для работы при температуре окружающего воздуха от минус 30 до плюс 50 °C и относительной влажности (95±3) % при температуре 35 °.
ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 до плюс 50 °C.
Параметры питания: напряжение сети переменного тока 220 В, частота 50 Гц.
Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока напряжением 220 В частотой 50 или 60 Гц или напряжением 240 В частотой 60 Гц.
Мощность, потребляемая ИП от источника питания, не более 4 ВА.
Габаритные размеры не более 125x110x145 мм.
Масса ИП не более 1,2 кг.
Средний срок службы 12 лет.
Средняя наработка на отказ 67000 ч.
Знак утверждения типа
Знак утверждения типа наносится на табличку фотохимическим методом, на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки ИП входят:
- ИП -1 шт;
- паспорт -1 экз;
- руководство по эксплуатации - 1 экз (при поставке партии допускается 1 экз на 3 изделия);
- методика поверки - 1 экз (по заказу поверяющих организаций);
- упаковка - 1 шт.
Лист 2 из 5
1 Клеймо ОТК;
2 Клеймо поверителя
Рисунок 1 - Места нанесения клейм
Лист 3 из 5
E85V1___S
-Вход;1 = (‘5...0..А5)тА
^Выас^-5,..0..Л5)тА toHO-gjK
|Ф0,5=ВД

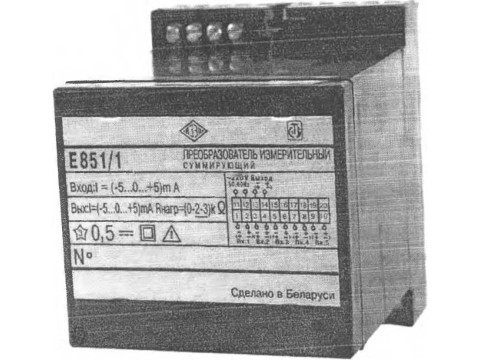

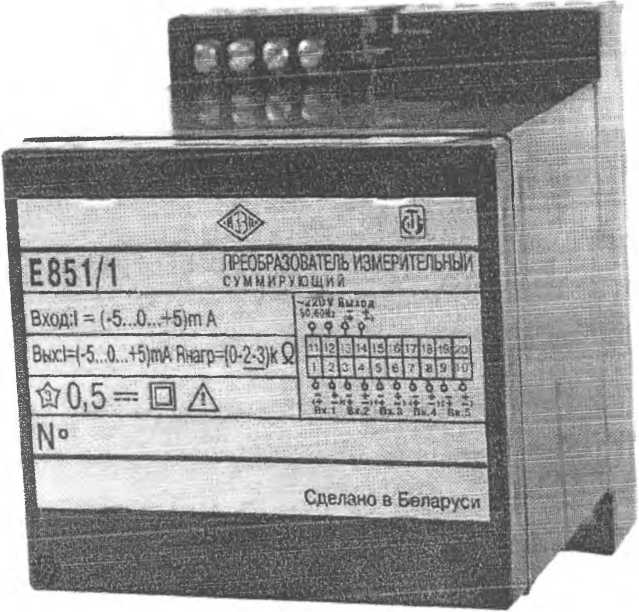

Рисунок 2 - Фотография общего вида
Лист 4 из 5
Описание типа средства измерений
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ 25-0415.051-85 «Преобразователи измерительные суммирующие постоянного тока Е851. Технические условия»
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».
МП.ВТ.119-2005 «Преобразователи измерительные суммирующие
постоянного тока Е851» согласована РУП «Витебский ЦСМС».
Заключение
Преобразователи измерительные суммирующие постоянного тока Е851 соответствуют требованиям ТУ 25-0415.051-85, ГОСТ 24855-81, ГОСТ 12.2.091-2002.
Межповерочный интервал 12 мес.
Государственные приемочные испытания проведены:
РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск, телефон 42-68-04, факс 42-68-04.
Аттестат аккредитации №BY/112 02.6.0.003 от 10.06.2008
НИИЦ РУП «БелГИМ» г. Минск, Старовиленский тракт 93, Аттестат аккредитации №BY/112.02.1.0.0025
