Измерители вибрации многоканальные АСТД-2

Номер в ГРСИ РФ:	РБ 03 12 4642 11
Раздел:	Средства измерений акустических величин [12]
Производитель / заявитель:	ООО "ТД "Технекон", г. Москва

Скачать

	Описание типа РБ 03 12 4642 11 [2011-01-01] rb-03-12-4642-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 12 4642 11 [2011-06-03] rb-03-12-4642-11_2011-06-03.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители вибрации многоканальные АСТД-2 (далее измерители) предназначены для измерения и контроля вибрации в отраслях промышленности, связанных с использованием машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, нагнетатели природного газа, насосы, газотурбинные установки, электродвигатели, вентиляторы, энергетические установки, турбодетандсры и т.д.) во взрывоопасных зонах класса В-1а и в наружных установках класса В-1г по классификации «Правилами устройства электроустановок» (ПУЭ, издание 7-е) и ГОСТ Р 51330.13-99, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом категории ПА групп взрывоопасности Tl, Т2, ТЗ и Т4.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 12 4642 11
Наименование	Измерители вибрации многоканальные АСТД-2
Год регистрации	2011
Номер сертификата	7091
Дата регистрации	2011-05-04
Срок действия	2015-01-01
Получатель сертификата	ООО "Торговый дом "Технекон", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ООО "Торговый дом "Технекон"

Адрес: пер. Фурманный, д. 10, стр.1, 105064, г. Москва

Контакты: (499)744-60-16 / (499)744-60-15

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически не обеспечены в Республике Беларусь при поверке канала измерений смещения в сборе с датчиком (п.7.8 КЕДР.468266.003 РЭ) и канала измерений смещения при поэлементной поверке (п.7.9 КЕДР.468266.003 РЭ).
Методика поверки	Поверка проводится по КЕДР.468266.003 МП, утвержденной в 2009г.
Признание поверки	Первичная при выпуске из производства и периодическая: ООО "Торговый дом "Технекон" (номер реестра - №1534, шифр поверительного клейма - ВУП)(НТК №04-11).

Поверители

Скачать

	Описание типа РБ 03 12 4642 11 [2011-01-01] rb-03-12-4642-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 12 4642 11 [2011-06-03] rb-03-12-4642-11_2011-06-03.pdf	Скачать

Описание типа

Назначение Описание Комплектность Поверка Нормативные документы Заключение

Назначение

Описание

По своему функциональному назначению измеритель относится к вибронзмерительной контрольно-сигнальной аппаратуре, состоящей из вибропреобразовазелей и электронно-измерительных приборов.

Принцип действия измерителя основан на измерении сигналов вибрации контролируемого оборудования при помощи датчиков абсолютной или относительной вибрации, преобразовании их в электрический сигнал, и дальнейшем вычислении и контроле параметров вибрации (размах, амплитуда, среднее, СКЗ в частотной полосе) во вторичном измерительном преобразователе.

Измеритель имеет до 16 каналов измерения виброскорости/виброперемещения/ смещения и до 3 каналов измерения частоты вращения. Для каждого измерительного канала измеритель имеет по два выхода: цифровой выход через интерфейс RS-485 и токовый выход через интерфейс 4-20 мА.

Измеритель имеет 4 дискретных выхода контроля и сигнализации: состояние измерителя, режим работы измерителя, предупредительная сигнализация, аварийная сигнализация.

Измеритель осуществляет виброконтроль оборудования посредством сравнения программно вычисленных параметров вибрации (Размах вибрации, Амплитуда вибрации,

9 Лист Вссго ЛИСТОВ V/

среднее, СКЗ в частотной полосе) с допустимыми нормативными уровнями вибрации (уставками).

Основными устройствами, входящими в состав измерителя, являются датчики абсолютной и относительной вибрации (акселерометры и проксиметры), устройства преобразования и согласования сигналов, преобразователи измерительные напряжение-ток и вторичный виброизмерительный преобразователь СТД-3168.

Датчики абсолютной вибрации представляют собой преобразователи инерционного типа, в которых используется прямой пьезоэлектрический эффект, и являются датчиками типа ICP, датчиками с выходом по заряду или датчиками с выходом по напряжению, к которым подключены согласующие усилители. В качестве ICP датчиков используются акселерометры серии 6ХХ фирмы «РСВ Piezotronics» (США). В качестве датчиков с выходом по заряду используются вибропреобразоватсли МВ-43/МВ-44/МВ-45/МВ-46 ЗАО «Вибро-Прибор» (г. С-Петербург). Все используемые датчики имеют основную относительную погрешность измерения не более 5 %, неравномерность АЧХ в диапазоне частот от 10 Гц до 10000 Гц не более 3 дБ и коэффициент чувствительности: для 1СР датчиков - 1 мВ/мс’2 или 10мВ/мс’2, для датчиков с выходом по заряду - 1 пКл-с2/м или 2 пКлс2/м или 5 пКл с2/м.

Датчики относительной вибрации и смещения представляют собой токовихревые проксиметры, состоящие из пробника и драйвера (преобразователя). Основными датчиками относительной вибрации являются проксиметры типа AR2100M производства ООО «ТД «Технекон».

Преобразователь виброизмерительный вторичный СТД-3168 является 16-канальпым электроизмерительным прибором, осуществляющим сбор и цифровую обработку сигналов и передачу данных по интерфейсам RS-485 и RS-422.

Для контроля частоты вращения контролируемого оборудования используются тахометрические каналы преобразователя СТД-3168.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Название характеристики	Значение
Характеристики каналов измерения виброскорости
Диапазон измеряемых СКЗ виброскорости, мм/с	1 -100
Диапазон частот, Гц	10- 1000
Допускаемая основная относительная погрешность канала в составе датчика и измерительной цепи во всем диапазоне частот, %, не более: МВ-43 + (ПУ-06 с УС-091 или УС-092) + СТД-3168 МВ-43 + (ПУ-06 с УС-091 или УС-092)+ ПиНТ-420 МВ-43 + (ПУ-06 с УС-091 или УС-092) + VCM МВ-44 / МВ-45 / МВ-46+(ПУ-06 с УС-091 или УС-092)+СТД-3168 МВ-44 / МВ-45 / МВ-461 (ПУ-06 с УС-091 или УС-092)+ПиНТ-420 МВ-44 / МВ-45 / МВ-46 + (ПУ-06 с УС-091 или УС-092) + VCM ДВС-И + (ПУ-03 / ПУ-04 с УС-010) + СТД-3168 6ХХ + (ПУ-06 с УС-093 или МС-093) + СТД-3168 6ХХ + (ПУ-06 с УС-093 или МС-093) + ПиНТ-420 6ХХ 4 (ПУ-06 с УС-093 или МС-093) ь VCM	6,5 9 8 6 8 3 6,5 4

ЛИСТ;

Всего аистов

Название характеристики	Значение
Неравномерность АЧХ канала в составе датчика и измерительной цепи, %, не более: МВ-43 + (ПУ-06 с УС-091 или УС-092) + СТД-3168 МВ-43 + (ПУ-06 с УС-091 или УС-092) + ПиНТ-420 МВ-43 + (ПУ-06 с УС-091 или УС-092) + VCM МВ-44 / МВ-45 / МВ-46+(ПУ-06 с УС-091 или УС-092)+СТД-3168 МВ-44 / МВ-45 / МВ-46 (ПУ-06 с УС-091 или УС-092) +ПиНТ-420 МВ-44 / МВ-45 / МВ-46 + (ПУ-06 с УС-091 или УС-092) + VCM ДВС-И + (ПУ-03 / ПУ-04 с УС-010) + СТД-3168 6ХХ 4 (ПУ-06 с УС-093 или МС-093) + СТД-3168 6ХХ + (ПУ-06 с УС-093 или МС-093) + ПиНТ-420 6ХХ + (ПУ-06 с УС-093 или МС-093) + VCM	чо OS О О' ЧО о
Допускаемая основная относительная погрешность измерительной цепи канала, %, не более: (ПУ-06 с УС-091 или УС-092) + СТД-3168 (ПУ-06 с УС-091 или УС-092) + ПиНТ-420 (ПУ-06 с УС-091 или УС-092) + VCM (ПУ-03 / ПУ-04 с УС-010) + СТД-3168 (ПУ-06 с УС-093 или МС-093) + СТД-3168 (ПУ-06 с УС-093 или МС-093) + ПиНТ-420 (ПУ-06 с УС-093 или МС-093) + VCM (ПУ-06 с УС-094 или МС-094) + СТД-3168 (ПУ-06 с УС-094 или МС-094) + ПиНТ-420 (ПУ-06 с УС-094 или МС-094) + VCM СТД-3168 ПиНТ-420 VCM	3,5 6,5 4,5 2,5 2,5 6 3,5 2,5 6 3,5 0,5 5 2,5
Неравномерность АЧХ измерительной цепи канала, %, не более: (ПУ-06 с УС-091 или УС-092) + СТД-3168 (ПУ-06 с УС-091 или УС-092) 4 ПиНТ-420 (ПУ-06 с УС-091 или УС-092) + VCM (ПУ-03 / ПУ-04 с УС-010) + СТД-3168 (ПУ-06 с УС-093 или МС-093) + СТД-3168 (ПУ-06 с УС-093 или МС-093) + ПиНТ-420 (ПУ-06 с УС-093 или МС-093) + VCM (ПУ-06 с УС-094 или МС-094) + СТД-3168 (ПУ-06 с УС-094 или МС-094) + ПиНТ-420 (ПУ-06 с УС-094 или МС-094) + VCM СТД-3168 ПиНТ-420 VCM	3,5 7 3 3,5 3,5 7 3 3,5 7 3 3 6 2
Пределы допускаемой погрешности срабатывания сигнализации, мм/с	±0,1

Название характеристики	Значение
Уровни СКЗ собственного шума nhu, приведенные ко входу, измерительной цепи канала, мм/с, нс более: (ПУ-06 с УС-091 или УС-092) + СТД-3168 (ПУ-03/ПУ-04 с УС-010) 1 СТД-3168 % ■ (ПУ-06 с УС-093 или МС-093) + СТД-3168 (ПУ-06 с УС-094 или МС-094) + СТД-3168 СТД-3168	0,15 0,15 , К мВ/(мм/с)
	^Л0-1 YJ °-67 Y
	K^tn'^cr) Ксу.ыв NHU=^Z ^вп
где: Л’дл. - коэффициент преобразования вибропреобразовааеля или внешней аппаратуры измерения вибрации, мВ/(мм/с) (указывается в свидетельстве о поверке или паспорте на вибропреобразователь или внешнюю аппаратуру измерения вибрации); Ксу - коэффициент преобразования согласующего устройства канала измерения, В/В или мВ/(мм/с) (указывается в формуляре КЕДР.468266.003 ФО на измеритель)
• Характеристики канала измерения виброперемещения
Диапазоны измеряемых значений размаха виброперемещения, мкм	30-250 или 30 + 500
Диапазоны измеряемых значений амплитуды виброперемещения, мкм	15 + 125 или 15 -г 250
Диапазон частот, Гц	10 + 1000
Допускаемая основная погрешность канала в составе датчика и измерительной цепи, %, не более; AR2100M + СТД-3168 пик 15 + 20 мкм / пик-пик 30 + 40 мкм AR2100М + СТД-3168 пик 20 - 28 мкм / пик-пик 40- 56 мкм AR2100М 4- СТД-3168 пик 28 + 125 мкм / пик-пик 56 + 250 мкм AR2100М + СТД-3168 пик 28 + 250 мкм / пик-пик 56 + 500 мкм AR2100М +ПиНТ-420 пик-пик 10 + 200 мкм AR2100M + VCM ИЛП-3 + СТД-3168 пик 15+20 мкм / пик-пик 30 + 40 мкм ИЛП-3 + СТД-3168 пик 20 + 28 мкм / пик-пик 40 + 56 мкм ИЛП-3 + СТД-3168 пик 28-5- 125 мкм / пик-пик 56 + 250 мкм ИЛП-3 + СТД-3168 пик 28 + 250 мкм / пик-пик 56 + 500 мкм ИЛП-3 +ПиНТ-420 пик пик 10 + 200 мкм ИЛП-3 + VCM ДП-И - (ПУ-03 / ПУ-04 с УС-010) + СТД-3168 пик 12,5 +125 мкм / пик-пик 25 + 250 мкм	20 15 10 10 8 6,5 20 15 10 10 8 6,5 8

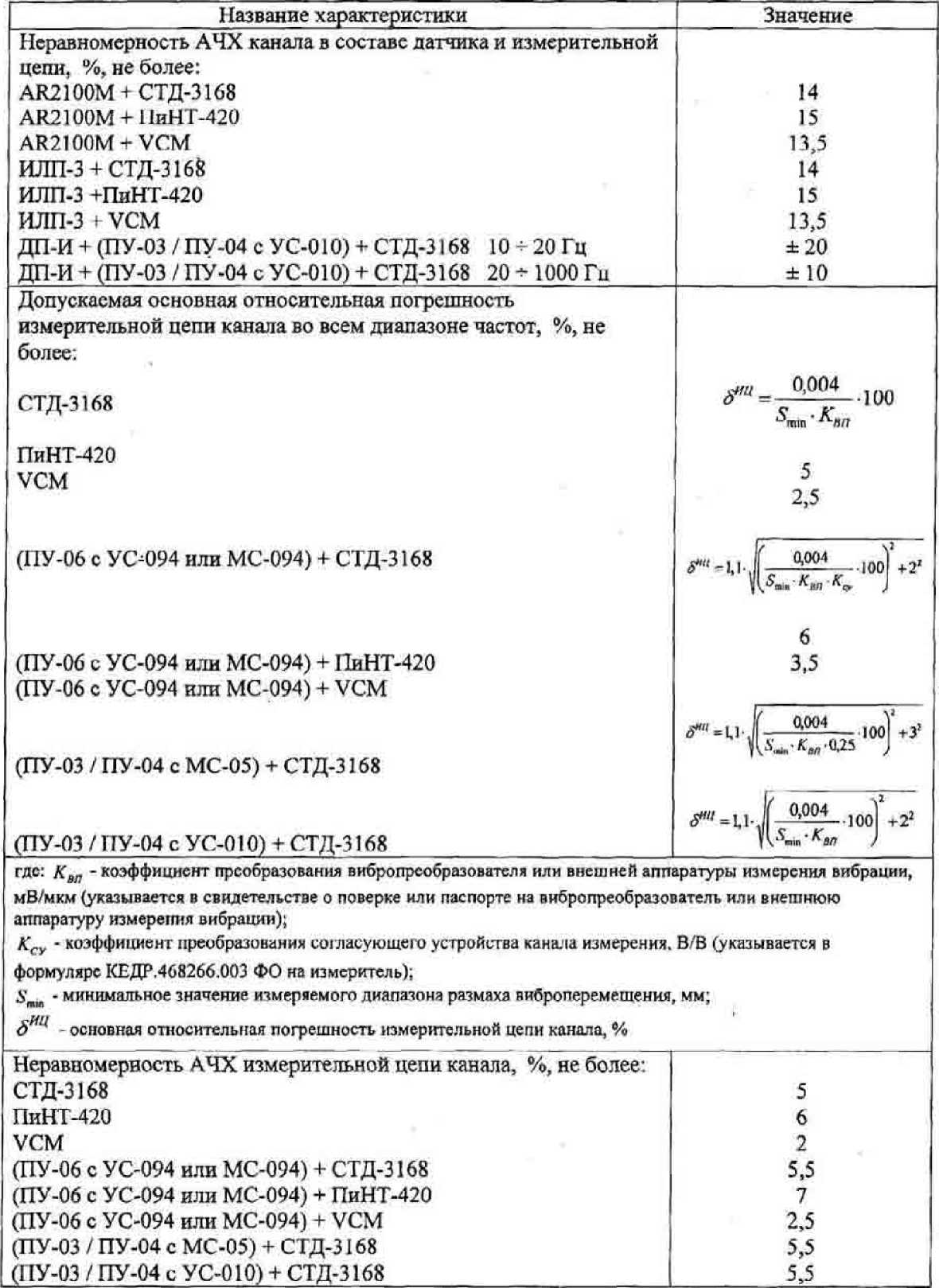

Название характеристики	Значение
Пределы допускаемой погрешности срабатывания сигнализации, мкм	±2
Уровни пик-пик собственного шума у*4, приведенные ко входу, измерительной цепи канала измерения виброперемещепия не более, мкм СТД-3168, без учета шумов драйвера проксиметра AR2100M / блока электроники измерителя ИЛП-З СТД-3168, с учетом шумов драйвера проксиметра AR2100M / блока электроники измерителя ИЛП-З (ПУ-06 с УС-094 или МС-094) + СТД-3168 (ПУ-03 / ПУ-04 с МС-05) + СТД-3168 (ПУ-03 / ПУ-04 с УС-010) + СТД-3168	4,02 ^вп
	N"li =6 Jo,02564	( 0.67Y к
	l( OJ ) t f 0,67 ) K^bii'^cv) __ 1*17 ^яп К ЯП
Характеристики каналов измерения смещения
Диапазон измеряемых значений смещения, мм	0,25 * 3
Допускаемая основная погрешность канала в составе вибропреобразователя и измерительной цепи, мкм, не более: AR2100M +СТД-3168 AR2100M +VCM ИЛП-З + СТД-3168 ИЛП-З+VCM	120 175 140 195

Название характеристики	Значение
Допускаемая основная погрешность измерительной цепи канала, мкм, не более: СТД-3168 VCM (ПУ-06 с УС-094 или МС-094) + СТД-3168 (ПУ-06 с УС-094 или МС-094) + VCM (ПУ-03 / ПУ-04 с МС-05) + СТД-3168 (ПУ-03 / ПУ-04 с МС-05) + VCM	23 Ч 75 43 ——— + 0,02-1 &СУ ■ Л 20 + 0,045-2 172 — + 0,02. L Кд 80 — + 0,045-2
где: Ка - коэффициент преобразования датчика (внешней аппаратуры измерения смещения), мВ/мкм (указывается в свидетельстве о поверке или паспорте на вибропреобразователь или внешнюю аппаратуру измерения смещения); КСУ - коэффициент преобразования согласующего устройства канала измерения, В/В (указывается в формуляре КЕДР.468266.003 ФО на измеритель); L - диапазон измерения смещения, мкм
Пределы допускаемой погрешности срабатывания сигнализации, мм	±0,02
Характеристики каналов измерения частоты вращения
Диапазон измеряемых значений частоты вращения, с'1	0,2 + 500
Допускаемая основная относительная погрешность канала, %, не более: для цифрового выхода канала для токового выхода канала	0,05 0.5
Пределы допускаемой погрешности срабатывания сигнализации, с	±0,05
Общие характеристики
Дополнительная погрешность измерения в диапазоне рабочих температур, %/°С, не более	0,07
Сопротивление изоляции, МОм, не менее	20
Напряжение питания, В	24 ±2,4

Название характеристики	Значение
Условия окружающей среды:
диапазон температур, °C СТД-3168/ПУ-06	-40 + +55
ПУ-03 / ПУ-04	-40 + +70
УС-06 / УС-091 / УС-093 / УС-094 / УС-010 / МС-05	-40 + +85
УС-092 / МС-093 / МС-094 / ФР-04	-40+ +55
МС-04 / МС-06 / МС-07 / МС-08	-40++70
ПиНТ420-1 / УС ПиНТ420-2 / VCM	-40+ +55
ВП ПиПТ420-2	-60 ++250/400
МВ-43/МВ-45/МВ-46	-60 + +250
МВ-44	-60 + +400
AR2100M пробпик AR2100М драйвер	-40 + +70
ИЛП-3 пробник	-40 + + 120
ИЛП-3 гермоввод ГВ-01 М;	-40 + +70
ИЛП-3 адаптер гермоввода ГВ-01М	-40 ++70
Omron Е2А	-40 + +70
Акселерометры серии 6ХХ	-54 ++121 /260
ДВС-И преобразователь электродинамический	-40 ++350/482 -40 ++180
ДВС-И преобразователь нормирующий	-40 + +70
ДП-И преобразователь вихретоковый / нормирующий	-40 + +70
БПВ-24-А / БПВ-212-А	-40+ +55
БПВ-24-Н / БПВ-212-Н	0 + +40
БПВ-12 / ОМ-120	-40- +55
Масса, не более, кг: СТД-3168	3,25
ПУ-03	3,4
ПУ-04	0,9
ПУ-06	3,5
УС-06 / УС-091 / УС-093 / УС-094 / УС-010 / МС-05	0,3
УС-092 / МС-093 / МС-094 / МС-04 / ФР-04	0,2
МС-06 / МС-07 / МС-08 / VCM	0,2
ПиНТ420	0,06
МВ-43 / МВ-44 / МВ-45 / МВ-46	од
AR2100M пробпик / драйвер	0,3/0,1
ИЛП-3 пробник	0,3
ИЛП-3 гермоввод ГВ-01М;	. 0,8
ИЛП-3 адаптер гермоввода ГВ-01М	0,4
Omron Е2А	0,37
Акселерометры серии 6ХХ	0,03 + 0,3
ДВС-И/ДП-И	13,5
БПВ-24/БПВ-212/БПВ-12	0,2
ОМ-120 _	______рд_____

Название характеристики

Значение

Габаритные размеры, не более, мм:

СТД-3168

ПУ-03 / ПУ-06

ПУ-04

УС-06 / УС-09 1 / УС-093 / УС-094 / УС-010 / МС-05

УС-092/МС-093/МС-094

ФР-04

МС-04

МС-06 / МС-07 / МС-08 / ПиНТ420

VCM

МВ-43 / МВ-44

МВ-45

МВ-46

AR2100M пробник / драйвер

ИЛП-3 пробник

ИЛП-3 гермоввод ГВ-01М;

ИЛП-3 адаптер гермоввода ГВ-01М

Omron Е2А

Акселерометры серии 6ХХ

ДВС-И преобразователь электродинамический

ДВС-И преобразователь нормирующий

ДП-И преобразователь вихретоковый

ДП-И преобразователь нормирующий

БПВ-24 / БПВ-212 / БПВ-12

ОМ-120

280x206x52,5 220x145x50 184x100x55 115x32x9,5 90x19x27,4 70x86x59,5

110x26x75 103x94x7

100x60x10 22x45x32,5 23,5x70x19 22x33x32,5 010x75/90x19x27,4

010x88 52x37x27

96x78,5x76 036x87

50 мм для д, ш, в или 0 030x68x105

228x285 010x1500

176x188x85 110,8x75x26 100x80x10

Средняя наработка на отказ пе менее 25000 часов.

Полный срок службы 10 лет.

ЗНАК УТВЕРЖДЕНИЯ ГИЛА

Знак утверждения типа наносится на маркировочных этикетках на корпусах компонентов измерителя.

Комплектность

I Преобразователь виброизмеригельный вторичный СТД-3168	1шт.	i
Усилитель заряда	до 4 пгт.
Усилитель согласующий	до 16 шт.
Модуль согласования тахосигнала	до 9 шт.
Датчики абсолютной /относительной вибрации / частоты вращения	до 19 шт.	(тип по согласованию с заказчиком)
Преобразователь измерительный напряжение-ток	до 19 шт.	(тип по согласованию с заказчиком)
Блок питания взрывозащищенный	до 19 ш г.
Блок питания 24 В ± 5%	1 шт.
Выключатель автоматический двухполюсный	1 шт.

Соединительная коробка взрывозащищеиная	до 16 пгт.
Ограничитель мощности ОМ-120	до 16 шт.
Монтажный комплект	до 1 компл.
Руководство по эксплуатации	I экз.
Формуляр	1 экз.
Методика поверки	1 экз.
Упаковка____________________________	1 шт.

Поверка

Поверку измерителя вибрации многоканального АСТД-2 осуществляют н соответствии с Методикой поверки «Измеритель вибрации многоканальный АСТД-2. Методика поверки измерительных каналов КЕДР.468266.003 МП», разработанной и утвержденной ООО «ТД «Тсхнекон» и согласованной с ГЦИ СИ ФГУП «ВНИИМС» 23 декабря 2009 года.

В перечень основного поверочного оборудования входят: установка поверочная вибрационная 2 разряда в соответствии с МИ 2070-90; мультиметр Agilent 34401А; измеритель сопротивления изоляции 1851IN, измеритель иммитанса цифровой АКИП-6104; генератор сигналов низкочастотный прецизионный ГЗ-122 (частота 0,2 - 1000 Гц, погрешность установки/контроля не хуже 0,01 %, амплитуда 0 - 5 В, коэффициент гармоник не более 0,3 %).

Межповерочный интервал -1 год.

Нормативные документы

1. ГОСТ 27164-86 «Система стандартов по вибрации. Приборы для измерения вращающихся машин. Общие технические требования».

2. ГОСТ 25275-82 «Аппаратура специального назначения для эксплуатационного контроля вибрации подшипников крупных стационарных шрегатов. Технические требования».

3. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».

4. ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения».

5. ТУ 4277-016-18579242-08 «Измеритель вибрации многоканальный АСТД-2. Технические условия».

Заключение

Тип измерителей вибрации многоканальных АСТД-2 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
