Масс-спектрометр с индуктивно-связанной плазмой Agilent 7900 ICP-MS № DE20114785

Назначение и облас ть применения:

Масс-спектрометр с индуктивно-связанной плазмой Agilent 7900 ICP-MS

№ 1)1:20114785 (далее - масс-спектрометр) предназначен для измерения содержания элементов и их ог-дсльных изотопов в растворах, почвах, металлах и их сплавах, биологических образцах методом количественного масс-снск трального анализа.

Область применения: фармацевтическая, пищевая промышленность, в области охраны окружаки 1 той срсды.

Описание

Принцип действия масс-спектрометра основан на определении положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно-связанной плазме, возбуждаемой высокочастотным электромагнитным нолем. Источник попов масс-спектрометра состоит из радиочастотного генератора. узла ввода образца, который включает в себя горелку, распыли тельную камеру, распылитель и перистальтический насос. Оптимальное положение плазменной горелки автоматически настраивается компьютерной системой управления. Исследуемый раствор с помощью перистальтического насоса подастся в распылитель, затем, в виде аэрозоля, транспортируется потоком аргона в плазму, где под воздействием высокой температуры, диссоциируют на атомы, которые ионизируются. Образовавшиеся ионы через систему ионной оптики с помощью электрического ноля переносятся в масс-анализагор. где происходит сортировке! ионов но отношению массы к заряду. Регистрация сигнала осуществляется с помощью электронного умножителя, который может работать в режиме счета импульсов.

Масс-спектрометр управляется с помощью компьютера с ус тановленным программным обеспечением Mass! lunter для обработки данных, которое автома i ичсеки можем составлять подробный отчет в конце анализа.

Фото! рафия общего вида среде! ва измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средства измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характерно гики и ме трологические характеристики. нс о тносящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средства измерений наносится на титульный лист руководства пользователя.

Поверка осуществляется по МРБ МП.МН 3378-2022. «Система обеспечения единства измерений Республики Беларусь. Масс-спскзромсгр с индуктивно-связанной плазмой Agilent 7900 1CP-MS. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация "Agilent Technologies International Japan. Ltd.". Япония;

гехничсскис регламенты Таможенного союза ГР ГС 020/2011 «Электромагнитная совместимость технических средств». ГР ТС 004/2011 «О безопасности низковольтного оборудования»;

методику поверки:

МРБ МИ.МН 3378-2022 «Система обеспечения единства измерений Республики Беларусь. Масс-спектрометр с индуктивно-связанной плазмой Agilent 7900 1СР-MS. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4                __ __

Наименование и тип средс тв поверки

Государственные стандартные образцы состава водных растворов ионов кобальта (комплекз № 8К) ГСО РБ 0463-2021

Государственные стандартные образцы состава раствора ионов лития

ГСО РБ 3073-2018

Государственные с тандартные образцы состава растворов ионов бария (комплекз №21К)ГСО РБ 0438-2018

Государственные стандартные образцы состава водных растворов ионов свинца (комплект № 2К) ГСО РБ 0433-2018

11рибор измерительный 11И-002/1 М.С.Д

Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Иденгификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производителя: масс-спектрометр с индуктивно-связанной плазмой Agilent 7900 1CP-MS

№ 1:20114785 соответствует требованиям технической документации "Agilent 1 cch-nologies International Japan. Ltd.", TP ГС 020/201 1. TP TC 004/2011.

11роизводитсль средств измерений "Agilent Technologies International Japan. Ltd.". Tokyo, 192-0033. Japan

Уполномоченное юридическое лицо, проводившее испытания средетв измсрс-ний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ).

Республика Беларусь, г. Минск. С гаровилспский тракт. 93

Телефон:+375 17 374-55-01, факе: +375 17 244-99-38

e-mail: info@belgim.by

I 1риложсния: 1. Фотография общего вида средс тв измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор Бел! ИМ

Приложение I (обязательное)

Фотография общего вида средства измерений

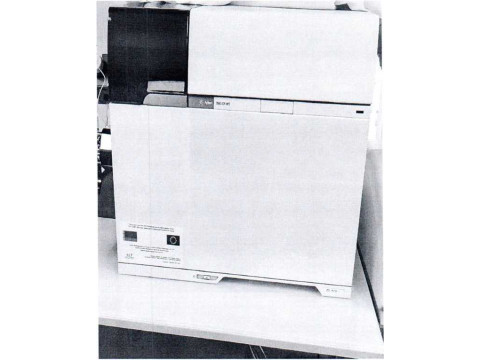

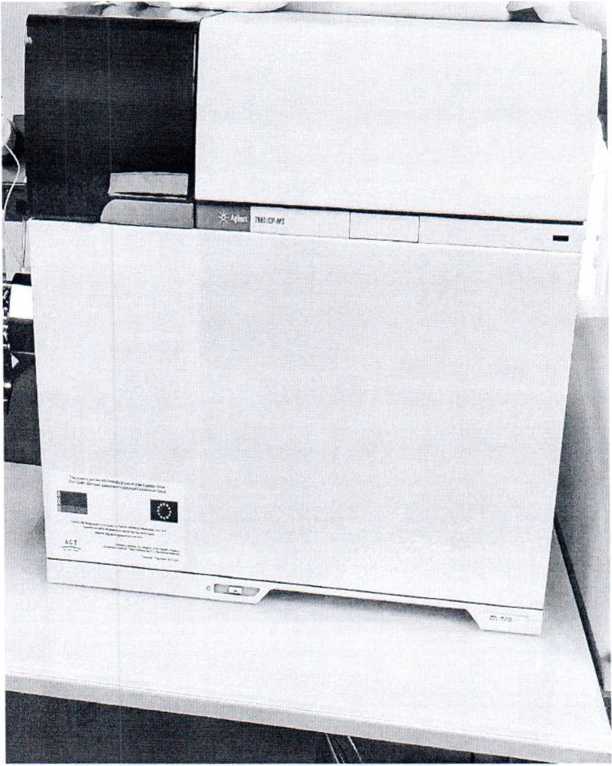

Рисунок 1.1 Фотография общего вида масс-спектрометр с индуктивно связанной плазмой Agilent 7900 ICP-MS № DB20114785

Agilent Technologies          О

7900 ICP-MS

or

illed

Model No G8403A

Semi No DE2OII4/8b ......it      и*» iMiuiiHitn mu mu uni mi mi                             •       . .

Рисунок 1.2 Фотография маркировки масс-спек i роме гр с индуктивносвязанной плазмой Agilent 7900 ICP-MS № 1)1:20114785

1(риложснис 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

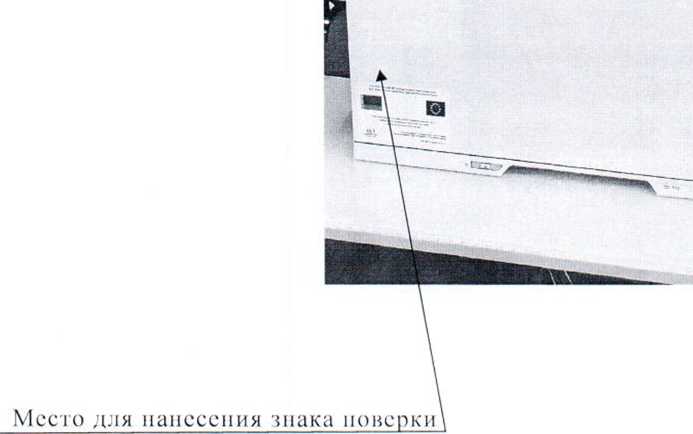

Рисунок 2.1 Схема (рисунок) с указанием места для нанесения знака поверки
