ЯМР-релаксометры Minispec mq
| Номер в ГРСИ РФ: | РБ 03 11 2799 06 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Релаксометры |
| Производитель / заявитель: | «Bruker Optik GmbH», Германия |
ЯМР- релаксометры Minispek mq (далее - релаксометры) предназначены для измерения времени релаксации процессов установления теплового равновесия в ядерном магнитном резонансе и определения содержания веществ в твердой и жидкой фазах (сырье, продукция сельскохозяйственного и химического производств, продукты питания, фармацевтика и т. п.)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2799 06 |
| Наименование | ЯМР-релаксометры Minispec mq |
| Год регистрации | 2006 |
| Номер сертификата | 3786 |
| Дата регистрации | 2006-02-06 |
| Срок действия | 2011-01-26 |
| Получатель сертификата | фирма "Bruker Optik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker Optik GmbH"
Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 23
Контакты: (07243)504-600
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ.МП. 1576-2006. |
Поверители
Скачать
|
Описание типа РБ 03 11 2799 06 [2017-07-07]
rb-03-11-2799-06_2017-07-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2799 06 [2006-01-01]
rb-03-11-2799-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
ЯМР- релаксометры Minispek mq (далее - релаксометры) предназначены для измерения времени релаксации процессов установления теплового равновесия в ядерном магнитном резонансе и определения содержания веществ в твердой и жидкой фазах (сырье, продукция сельскохозяйственного и химического производств, продукты питания, фармацевтика и т. п.)
Релаксометры применяются в аналитических лабораториях промышленного производства, научно- исследовательских и учебных организаций.
Описание
Релаксометры являются стационарными автоматизированными приборами.
Работа релаксометров основана на явлении ядерного магнитного резонанса - резонансное поглощение энергии электромагнитного поля веществом, находящимся в постоянном магнитном поле, обусловленное магнетизмом атомных ядер. Исследуемый образец помещается в сильное поле постоянного магнита. Измеряемой величиной является время продольной Т] и время поперечной Т2 релаксации, по значениям которой определяется количественный состав и структура анализируемого вещества. Магнитное поле обеспечивает работу прибора на фиксированной ЯМР частоте в диапазоне 2-65 МГц.
Конструктивно релаксометры выполнены в виде настольных приборов, состоящих из двух блоков - блока магнита с отделением для загрузки анализируемого образца, блока электроники и отдельно устанавливаемого компьютера. По заказу релаксометры могут комплектоваться большим набором дополнительных устройств и принадлежностей.
Программным образом осуществляется настройка прибора, управление его работой, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и сохранение результатов анализа.
Место нанесения Государственного поверительного клейма-наклейки приведено в приложении А настоящего описания типа.

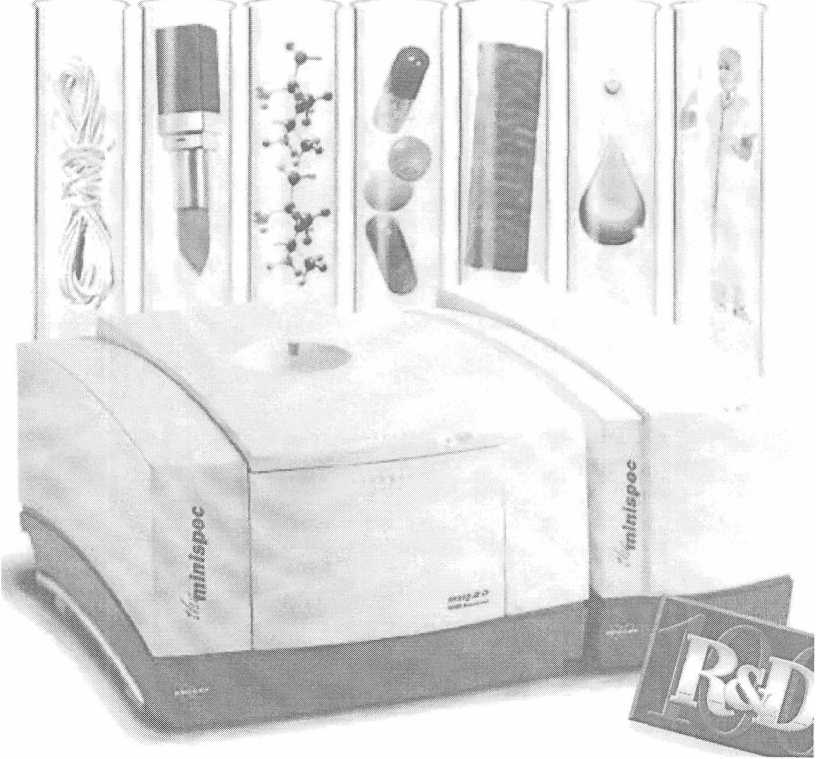

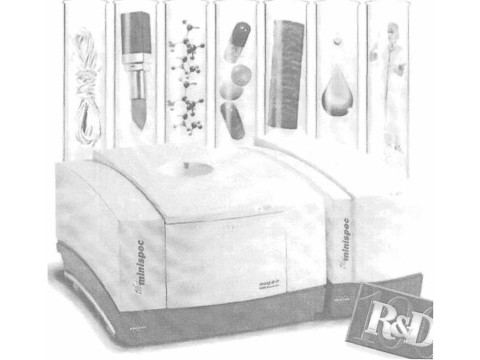

Внешний вид релаксометров приведен на рисунке 1.
Рис.1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот, МГц |
От 2 до 65 |
|
Индукция постоянного магнитного поля, Тл (для ЯМР частот 2- 65 МГц) |
0,0469- 1,5526 |
|
Стабильность спинового эха, %, не более |
0,1 |
|
Пределы допускаемой погрешности измерения времени релаксации Т], мс (для додекана) |
± 12 |
|
Пределы допускаемой погрешности измерения времени релаксации Т2, мс (для додекана) |
±2 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Габаритные размеры, мм, не более |
1000x650x350 |
|
Масса, кг, не более |
120 |
|
Условия эксплуатации: -диапазон рабочих температур, °C; -относительная влажность, % |
От 18 до 28 От 20 до 80 |
|
Условия транспортирования: -диапазон температур, °C; -относительная влажность, % |
От минус 20 до плюс 40 От 20 до 80 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-релаксометр;
-руководство по эксплуатации;
-программное обеспечение;
-методика поверки МРБ МП. 1576-2006.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Bruker Optik GmbH ", Германия. Методика поверки МРБ МП. 1576-2006.
Заключение
Релаксометры соответствуют технической документации фирмы-изготовителя "Bruker Optik GmbH ", Германия.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
