Тепловычислители ТВ-07-К7

Номер в ГРСИ РФ: РБ 03 10 9489 23
Раздел: Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель: НПООО «ГРАН-СИСТЕМА-С», г. Минск
Скачать
Описание типа РБ 03 10 9489 23 [2023-01-27]
rb-03-10-9489-23_2023-01-27.pdf
Скачать
Нет данных о поставщике

Тепловычислители ТВ-07-К7 (далее - тепловычислители), предназначены для измерения и преобразования сигналов от датчиков потока, датчиков температуры и датчиков давления в соответствующие параметры теплоносителя с последующим вычислением, индикацией, хранением и передачей но каналам связи значений количества тепловой энергии и параметров теплоносителя.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 10 9489 23
Наименование Тепловычислители ТВ-07-К7
Год регистрации 2023
Номер сертификата 15994
Дата регистрации 2023-01-27
Срок действия 2028-01-27
Получатель сертификата НПООО «ГРАН-СИСТЕМА-С», г. Минск, Республика Беларусь
Производитель / Заявитель

НПООО «ГРАН-СИСТЕМА-С», г. Минск, Республика Беларусь

Адрес: ул. Ф.Скорины, 54А, пом. 12

Контакты: тел.: +375 (17) 373-85-82, факс +375 (17) 357-95-21

Поверка

Межповерочный интервал / Периодичность поверки 24 месяца
Методика поверки Поверка по МРБ МП.2263-2020 «СОЕИ РБ. Тепловычислители ТВ-07-К7. Методика поверки» (изменение № 1)

Поверители

Скачать

Описание типа РБ 03 10 9489 23 [2023-01-27]
rb-03-10-9489-23_2023-01-27.pdf
Скачать

Описание типа

Назначение

Тепловычислители ТВ-07-К7 (далее - тепловычислители), предназначены для измерения и преобразования сигналов от датчиков потока, датчиков температуры и датчиков давления в соответствующие параметры теплоносителя с последующим вычислением, индикацией, хранением и передачей но каналам связи значений количества тепловой энергии и параметров теплоносителя.

Область применения - водо- и теплоснабжение в различных областях жилищно-коммунального хозяйства и промышленности.

Описание

Тепловычислители ТВ-07-К7 изготавливаются двух исполнений: «СТРУМЕПЬ»; «Ultraheat».

Тепловычислители имеют от одного до двух независимых измерительных контуров. Тин измерительного контура определяется выбранным типом системы теплоснабжения: тупиковая горячеводная система (далее - 1 ВС); закрытая и. или открытая система теплоснабжения; магистраль.

Дополнительно к основным типам измерительных контуров тепловычислители могуч иметь функции: измерения объема воды, температуры окружающего воздуха и вычисление массы.

Тепловычислители в максимальном исполнении имеют четыре канала вычисления количества тепловой энергии, четыре канала измерения объема, четыре канала измерения и два канала программирования температуры, два канала измерения и четыре канала программирования давления.

С гснловычислителями в качестве датчиков потока применяются преобразователи потока (счетчики воды, расходомеры, преобразователи расхода, датчики потока и т.н.), имеющие выходной импульсный сигналы частотой до 100 Гц с весом импульса от 0,001 до 1000 дм7ими.

В качестве датчиков температуры применяются термопрсобразоватсли сопротивления (далее - ГСП), имеющие номинальную статическую характеристику (далее-ПСХ) Pt500, двух проводную схему подключения.

В качестве датчиков давления применяются преобразователи избыточного давления, имеющие выходной токовый сигнал (силы постоянного тока) от 4 до 20 мА. и диапазон измерения от 0,0 до 1,0 МПа или от 0.0 до 1.6 МПа. или от 0.0 до 2,5 МПа.

Тепловычислители применяются в составе теплосчетчиков, автоматизированных системах сбора данных.

В тспловычислителях применяется встроенное программное обеспечение (далее ПО) для обработки измерительных данных.

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Структурная схема условного обозначения гепловычислителей приведена на рисунках 2 5.

Тспловычислитсль

X,

ТВ-07-К7

-

Х2Х3Х4Х5Х6Х7

-

х8/х9/х10/хи - Х12/Х13Х,4 - х15х16х17х18

Исполнение: «СТРУМЕНЬ» «Ultraheat»

Тип рисунок 2 рисунок_3 рисунок 4 рисунок 5

Рисунок 1 - Структурная схема (начало)

X, ТВ-07-К7

-

х2 Хз

X, х>

х6

Обозначение типа измерительного контура 1:

тупиковая ГВС

2

закры тая, датчик потока в прямом трубопроводе

3

закрытая, датчик потока в обратном трубопроводе

4

открытая

5

открытая и ГВС с раздельным подсчетом энергии

S

1 ВС с рециркуляцией

9

магистраль

В

Температура холодной воды;

не измеряется

N

программируется

Р

измеряется

М

Давление:

программируется

р

измеряется

1)

ХВ - программируется, ГВ - измеряется

S

Обозначение типа измерительного контура 2:

отсутствует

0

измерение объема

1

тупиковая 1 ВС

2

закрытая, датчик потока в прямом трубопроводе

3

закры тая, датчик потока в обратном трубопроводе

4

открытая

5

измерение температуры наружного воздуха

6

измерение объема и вычисление массы

7

измерение объема горячей и холодной воды

А

магистраль

В

Температура холодной воды:

отсутствует

N

। трограммирустся

Р

измеряется

М

Давление:

отсутствует

11 рограм м и рустся

измеряется____                                                              D

ХВ - программируется, ГВ - измеряется__ S

Рисунок 2 Структурная схема (продолжение)

X, ГВ-07-К7-Х2Х3Х4Х5Х6Х7 -

Xs

/

х9

/

Хю

/

Хц

Условное обозначениедатчика потока капала 1:      _

таблица 3________

Условное обозначение датчика потока каналов 2, 3. 4:

отсутствует

ООО

ООО

ООО

гоже что и для канала 1

Рисунок 3 - Структурная схема (продолжение)

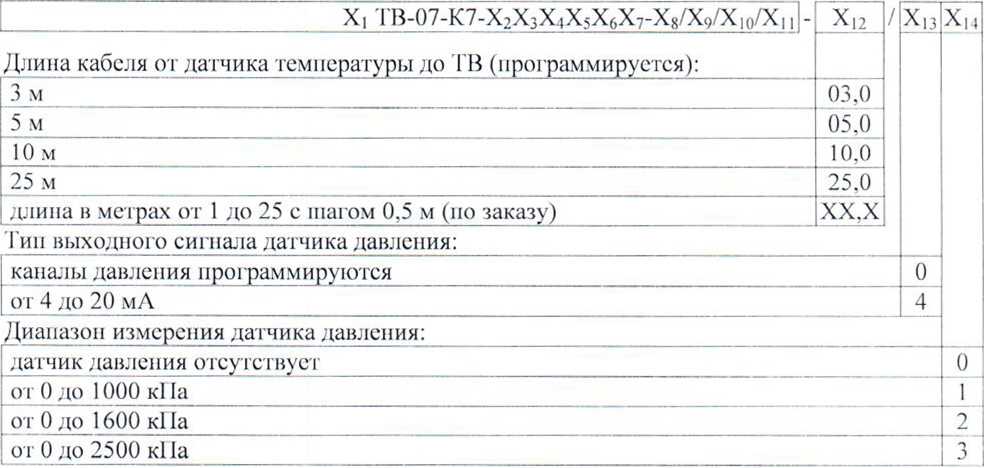

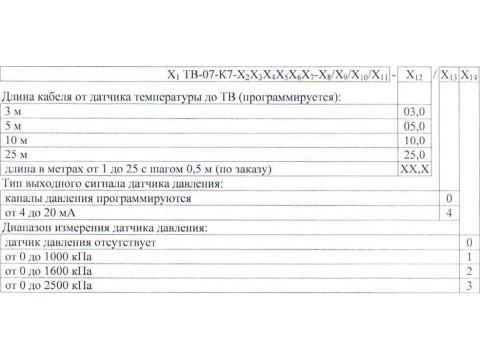

Рисунок 4 - Структурная схема (продолжение)

X, ГВ-О7-К7-Х2ХзХ4Х5Х6Х7-Хх/Х9/Х1о/Х1|-Х|2/Х1зХ14 -

Х15

Х16

Х]7

Х18

Единица измерения тепловой энергии:

ГДж

1

Гкал1* (ио заказу)

2

Тип источника питания:

без источника пи тания (для доставки воздушным транспортом)

0

батарея на 5 лет

А

батарея на 9 лет

С

батарея на 13 лет

Е

сетевой источник питания переменного или пос тоянного тока напряжением 24 В с разъемом

М

сетевой источник пи тания переменного тока напряжением 230 В. длина кабеля 1,5 м

N

сетевой источник питания переменного тока напряжением 230 В, длина кабеля 5 м

Р

Глубина архива:

стандартная

0

расширенная

1

I (ифровой интерфейс:

отсутствует

0 в

M-BUS

М-BUS (протокол по EN 13757)

z

RS-232           ___ _______

RS-485

Е_ F

NB-lo Г (со встроенной ан тенной)

NB-IoT (с внешней антенной)

и

3G модем (со встроенной антенной)

R

3G модем (с внешней антенной)

G

LORA (беспроводной)

W

° - только при поставке за пределы Республики Беларусь или по заказу; Рисунок 5 - Структурная схема (окончание)

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

11аимснованис

Значение

Пределы допускаемой относи тельной погрешности каждого измерительного канала тснловычислителей при вычислении количес тва тепловой энергии 1д. %

±(0,5 t А(-)прп/А0).

где A(M)mjn, А® нижний предел разности температур и значение разности температур. К

Диапазон измерений разности температур АО. К (°C)

от 3 до 145

1 (редслы допускаемой относительной погрешности каждого измерительного канала тснловычислителей при измерении и преобразовании импульсного сигнала в значение объема 1*<р. %

±0.1

11рсдслы допускаемой относи тельной погрешности каждого измерительного канала тснловычислителей при измерении и преобразовании импульсов и значения сопротивления в значение массы.

для тина контура 7.Ef.m, %

+0,5

1 [рсдслы абсолютной погрешности каждого измери тельного канала тснловычислителей при измерении и преобразовании значения сопротивления в значение температуры Д1р. °C

1(0.1 । 0.001 III), где 1 значение температуры. °C

Диапазон измерений температур, °C

от 5 до 150

Диапазон измерений температур окружающего воздуха. °C

от минус 50 до 100

Пределы допускаемой приведенной погрешности каждого измери тельного канала тснловычислителей при измерении и преобразовании токового сш нала в значение давления ур. %

±0.25

Диапазон измерения давления*, к11а

от 0 до 2500

Пределы допускаемой относительной погрешности тснловычислителей при измерении интервалов времени 8С, %

+0,05

*- Определяется условным обозначением тспловычисли геля

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 2. 3.

Таблица 2

1^именование

Значение

Количество измери тельных контуров, шт

от 1 до 2

Количество каналов вычисления количества тепловой энергии, пгт

от 1 до 4

Количество каналов измерения и преобразования импульсов от да тчиков потока в значение объема, шт

от 1 до 4

Количество каналов измерения и преобразования значения сопротивлений от датчиков температуры в значение

от 1 до 4 и

температуры и каналов программирования значений тем-

от 1 до 2

пературы, шт

Количество каналов измерения и преобразования токово-

го сигнала от датчиков давления в значение давления и

от 1 до 2 и от 1 до 4

каналов программирования значений давления, шт

Диапазон измерения расхода*, м7ч

от 0,006 до 312,500

Время установления рабочего режима, с, не более

30

Номинальное напряжение питания при использовании блоков питания. В:

переменного тока

230. часто та 50 Гц

24, частота 50 Гц

постоянного тока

24

Номинальное напряжение питания от источников постоянного тока. В (емкость батареи 2,6; 7,7 или 17,0 Л-ч)

3.6

Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 при питании: от сети переменного тока поминальным напряжением 230 В

11

от сети переменного или постоянного тока номинальным напряжением 24 В

III

от батарей

III

Время работы от батареи напряжением 3,6 В при температуре эксплуатации не более 35 °C, лет, нс менее: емкостью 2,6 Лч (2 шт.)

5

емкостью 7,7 Л-ч

9

емкостью 17,0 Л ч

13

1 Тотреблясмая мощность при пи тании от источников питания номинальным напряжением 230 В

или 24 В, В Л, нс более

0.8

Максимальный ток потребления при питании от батарей номинальным напряжением 3.6 В, мЛ, не более

5

Интерфейс

оптический

Скорость обмена но оптическому интерфейсу, биг/с

2400

Окончание таблицы 2

______Наименование________

Цифровой интерфейс в зависимости от модификации

__Значе! ше

M-BUS, RS-232, RS-485, NB-IoТ, 3G, LORA

Скорость обмена по цифровым интерфейсам, бит/с

от 300 до 9600

Тип архива: часовой, мсе.; суточный, мес.; месячный, лет; годовой,лет

2

12

3

20

Степень защиты, обеспечиваемая оболочками, но ГОСТ 14254-2015

IP54

Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018

А

Группа исполнения по устойчивости от воздействия окружающей среды по ГОСТ 12997-84

В4, но в диапазоне т емператур от 5 °C до 55 °C

Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84

Р1

Группа исполнения по устойчивости к механическим воздейст виям по ГОСТ 12997-84

N2

Диапазон температуры окружающего воздуха при транспортировании и хранении, °C

от минус 20 до 50

Масса, кг, не более

0,7

Габаритны размеры (ширина х высота х толщина), мм. не более

145 х 150 х 45

Срок службы, лег

12

Средняя наработка на отказ, ч, не менее

120 000

*- Определяется условным обозначением тепловычислителя

Таблица 3

Значение постоянного расхода, м'/ч

Значение максимального расхода, м’/ч

Значение минимального расхода, м’/ч

Условное обозначение канала

ио диапазону

но весу мнульсов.

дм7имп.

0.6

1.2

0.006

0

1

Z4       «

0.012

0

5

к?      1

1.0

2.0

0,01

1

1

S-1

0,02

1

0

1,5

3

0,015

2

8

S- 1

0.03

2

1

2,5

5

0.025

3

1

S- 1

0,05

3

6

3.5

7

0,035

4

1

S- 10

0.07

4

5

6

12

0,06

5

4

S 10

0,12

5

0

10

20

0,1

6

8

S 10

0.2

6

0

15

30

0.15

7

2

S - 10

0,3

6

9

25

50

0,25

7

5

S- 10

0,5

7

0

40

80

0,4

7

6

S- 100

0,8

7

4

60

120

0,6

8

0

S- 100

1,2

8

2

100

200

1,0

9

2

S- 100

2.0

9

0

150

300

1,5

9

3

S- 1000

3.0

9

1

- но заказу (от q, = 0.006 м7ч до qs = 312,5 м3/ч)

*

*

*

Тип импульсного выхода датчика потока:

- стандартные импульсы

S

- быстрые импульсы

I7

- ио отдельному заказу (от 0.01 до 1000 дм3/имп)

/

* условное обозначение присваивается от 00 до 99.

Комплектность

Таблица 4

Наименование

Количество

Тспловычислитель ТВ-07-К7

1

Тепловычислители ТВ-07-К7. Паспорт

1

Тепловычислители ТВ-07-К7. Руководство по эксплуатации

1*

МРБ МП.2263-2020 Тепловычислители ТВ-07-К7. Методика поверки

.**

Упаковка

1

Примечания:

* - поставляется на партию или см. www.strumen.bywww.strumen.com;

* * - количество определяется договором на поставку.

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель тепловычислителя и на титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП.2263-2020 «Система обеспечения единства измерений Республики Беларусь. Тепловычислители ТВ-07-К7. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

технические условия ТУ BY 100832277.008-2012 Тепловычислители ТВ-07-К7;

ГОСТ EN 1434-1-2018 Теплосчетчики. Часть 1. Общие требования;

ГОСТ EN 1434-4-2018 Теплосчетчики. Часть 4. Испытания с целью утверждения типа;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/BY);

методику поверки:

МРБ МП.2263-2020 «Система обеспечения единства измерений Республики

Беларусь. Тепловычислители ТВ-07-К7. Методика поверки» в редакции с изменением № 1.

1 крсчснь средств поверки: представлен в таблице 5.

Таблица 6               _______ _

Наименование и тип средств поверки

Прибор комбинированпый1с81о 608-П2

Барометр-анероид БА ММ-1

Мсгаомме гр 1:6-16

Генератор сигналов специальной формы Г6-28__

Магазин сопротивления Р4831_____________

Частотомер электронно-счетный 43-57_______________________________________

Калибратор универсальный Н4-101_____________________________________

Секундомер электронный Интеграл С-01_____________________________________

Примечание Допускается применять другие средства поверки, обеспечивающие онрсдслс-нис метрологических характеристик с требуемой точнос тью.

Идентификация программного обеспечения: представлена в таблице 7. Таблица 7

Идентификационное наименование НО

Помер версии 1IO (идентификационный номер)*

tc07k7 rev2 XX

2.0Х

* Версия ПО разделена точкой, где первая часть версии мет рологически значимая часть 1IO. вторая час ть версии метрологически незначимая част ь 110

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:     тспловычислитсли ТВ-07-К7 соответствуют требованиям

ТУ BY 100832277.008-2012, ГОСТ EN 1434-1-2018. ГОСТ EN 1434-4-2018. ГР ТС 020/201 1. ТР ТС 004/2011, TP 2018/024/BY.
