Термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5
| Номер в ГРСИ РФ: | РБ 03 10 9420 22 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "Qualitrol Hathaway Instruments", Ирландия |
|
Описание типа РБ 03 10 9420 22 [2022-12-26]
rb-03-10-9420-22_2022-12-26.pdf
|
Скачать |
Термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5 (далее - термометр) предназначен для измерения температуры масла и обмотки силовых трансформаторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 9420 22 |
| Наименование | Термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5 |
| Год регистрации | 2022 |
| Номер сертификата | 15890 |
| Дата регистрации | 2022-12-26 |
| Срок действия | - |
| Получатель сертификата | ООО «ЭНЕРГЕТИЧЕСКИЙ СТАНДАРТ», г. Москва, Российская Федерация |
Производитель / Заявитель
фирма "Qualitrol Hathaway Instruments"
Адрес: 15 Wildflower Way Belfast, ВТ 12 6TA
Контакты: Телефон: +1 585-586-1515 Факс: +1 585-377-0220 E-mail: info@aualitrolcorp.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев. |
| Методика поверки | Поверка по МРБ МП.МН 3461-2022 «Система обеспечения единства измерений Республики Беларусь. Термометры манометрические показывающие сигнализирующие АКМ 345. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 10 9420 22 [2022-12-26]
rb-03-10-9420-22_2022-12-26.pdf
|
Скачать |
Описание типа
Назначение
Термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5 (далее - термометр) предназначен для измерения температуры масла и обмотки силовых трансформаторов.
Область применения: промышленность, энергетика и другие области хозяйственпой деятельности.
Описание
Принцип работы термометра основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона (зонда), дистанционного капилляра и сильфонов. Под воздействием температуры изменяется давление внутри манометрической системы, происходит растяжение сильфона связанного со стрелкой отсчетного устройства.
Термометр относится к показывающему стрелочному прибору погружного типа с регулируемым выключателем для сигнализации о достижении заданных уставок, и состоит из прямоугольного корпуса, в котором размещены циферблат со стрелкой и манометрическая термосистема. Корпус термометра изготовлен из алюминия, а термобаллона - из меди.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице I.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений температуры, °C |
от 0 до 150 |
|
1 [реде.пы допускаемой приведенной погрешности термометра от диапазона измерений температуры. % |
±2,0 |
|
Диапазон срабатывания сигнализирующего устройства, °C |
от 0 до 150 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % |
±3.0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Габаритные размеры корпуса, мм |
190x305x105 |
|
Длина погружаемой части термобаллона, мм |
160 |
|
Длина капилляра, м |
12.0 |
|
Масса, кг |
10,0 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 40 °C (без конденсации влаги), % |
от минус 40 до плюс 70 98 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5 |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Сертификат качества |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3461-2022 «Система обеспечения единства измерений Республики Беларусь. Термометры манометрические показывающие сигнализирующие АКМ 345. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация «Qualitrol Hathaway Instruments», Соединенное Королевство Великобритании и Северной Ирландии (руководство по эксплуатации, паспорт);
методику поверки:
МРБ МН.МН 3461-2022 «Система обеспечения единства измерений
Республики Беларусь. Термометры манометрические показывающие сигнализирующие АКМ 345. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки
'Гермостат низкотемпературный «Криостат»
Устройство термостатирующее измерительное «Термостат ЛЗ»________________
Измеритель температуры эталонный ИТЭМ
Термогигрометр UNITESS ТНВ1 у
Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: термометр манометрический показывающий сигнализирующий АКМ 345 № 3545778-5 соответствует требованиям технической документации «Qualitrol Hathaway Instruments», Соединенное Королевство Великобритании и Северной Ирландии.
11роизводитель средств измерений:
«Qualitrol Hathaway Instruments». Соединенное Королевство Великобритании и
С е ве р 1 ю й И рл а ид и и
15 Wildflower Way Belfast ВТ 12 6ТА. United Kingdom
Телефон: +44 28 9022 5200
факс: +44 28 9022 5200
e-mail: in longualitrolcorp.com
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие
«Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053, г. Минск, Старовилепский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
11риложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение I (обязательное) Фотографии общего вида средств измерений

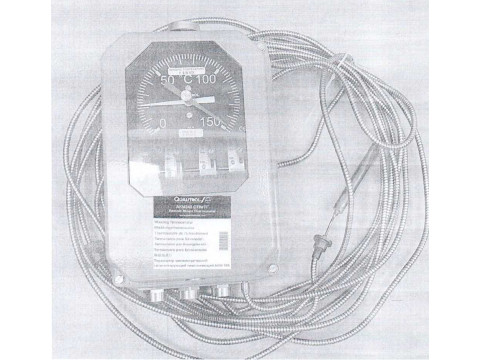

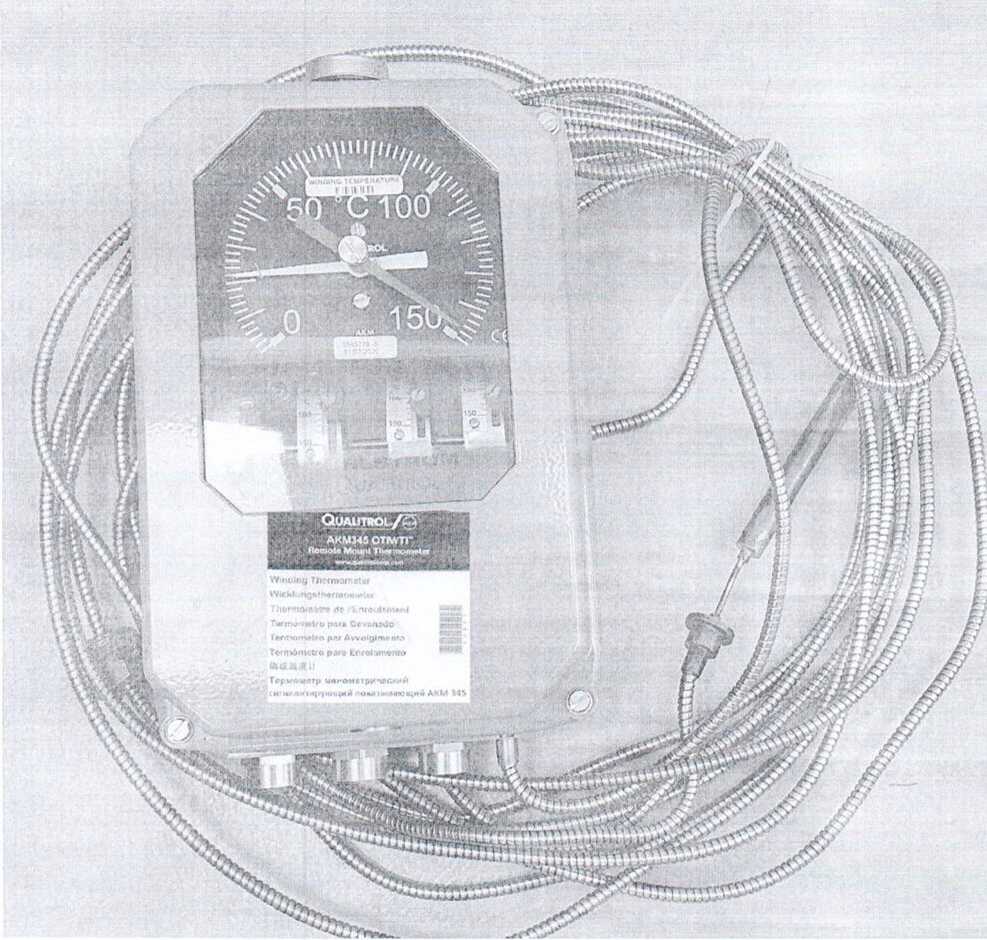

Рисунок 1.1 - Общий вид термометра маноме трического показывающего сигнализирующего АКМ 345 № 3545778-5

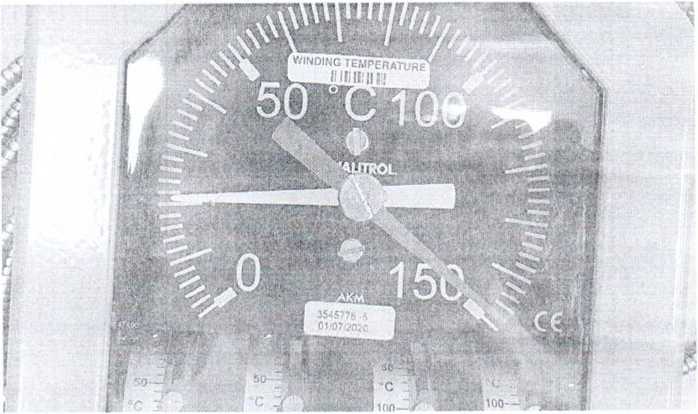

Рисунок 1.2 - Маркировка термометра манометрического показывающего сигнализирующего АКМ 345 № 3545778-5
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

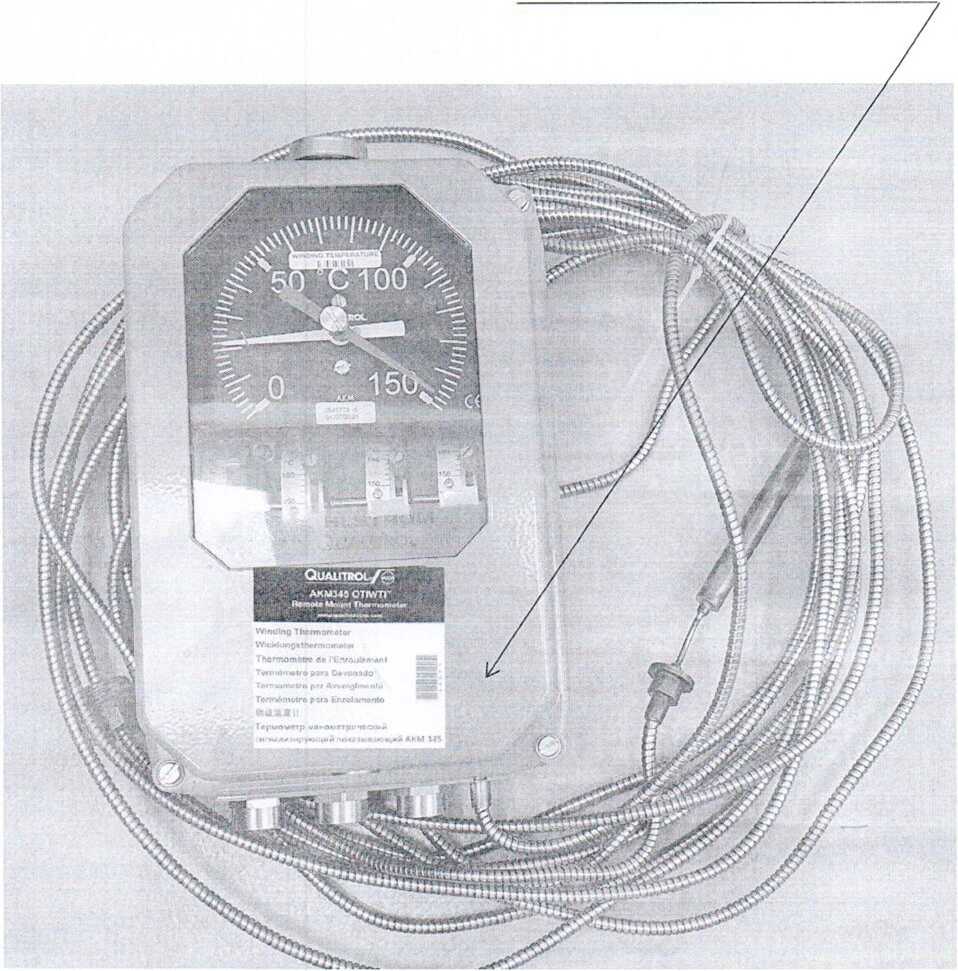

Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
