Измерители-регуляторы Р2

Назначение

Измерители-регуляторы Р-2 (далее - измерители-регуляторы) предназначены для измерения сигналов от термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), измерительных преобразователей с унифицированными выходными токовыми сигналами и регулирования различных технологических параметров (температуры, давления и т.п.) контролируемого объекта.

Измерители-регуляторы применяются в локальных системах регулирования и измерения технологических объектов в химической, машиностроительной, пищевой промышленностях.

Описание

Принцип действия измерителей-регуляторов основан на измерении величины входного сигнала, сравнении ее с заданным значением, вычислении величины рассогласования и формировании сигналов управления по требуемому закону.

Отображение измеренной величины входного сигнала, а также другой информации осуществляется посредством двух цифровых дисплеев, светодиодной шкалы и единичных светодиодных индикаторов.

Измерители-регуляторы являются одноканальными, имеют шесть исполнений, которые отличаются количеством аналоговых входов и выходов. Измерители-регуляторы исполнений ЮПШИ2.088.006, -01,..., -04 выполнены в унифицированном корпусе и предназначены для щитового монтажа. Измерители-регуляторы исполнения ЮПШИ2.088.006-05 выполнены в сборном корпусе и предназначены для установки в многоместный каркас.

Схема пломбирования измерителей-регуляторов от несанкционированного доступа с указанием мест для нанесения клейма-наклейки государственного поверителя приведена в приложении А.

Внешний вид измерителей-регуляторов приведен на рисунке 1.

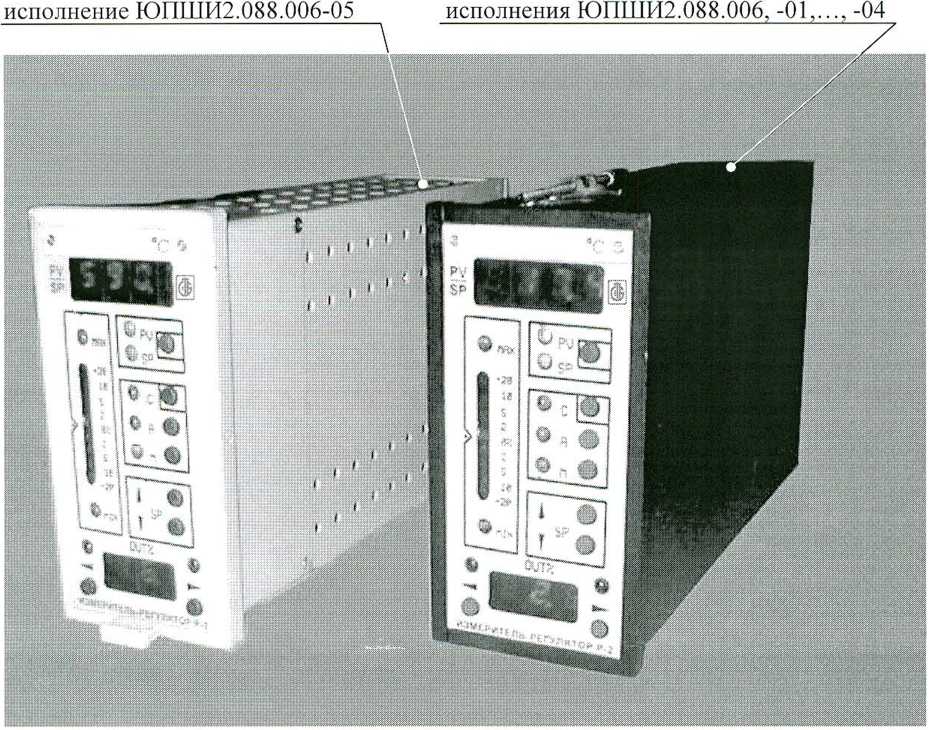

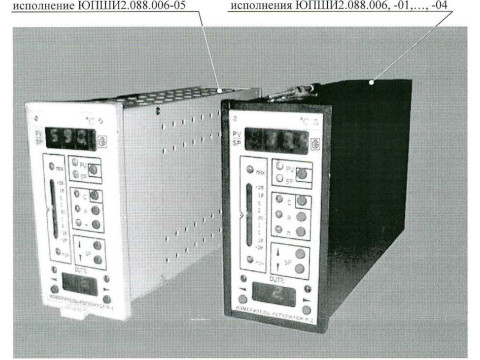

Рисунок 1 - Внешний вид измерителей-регуляторов Р-2

Измерители-регуляторы эксплуатируются в закрытых помещениях при температуре от 5 до 50 °C, относительной влажности воздуха до 80 % при 35 °C, атмосферном давлении от 84 до 106,7 кПа, при отсутствии в воздухе токопроводящей пыли, паров кислот, щелочей и других агрессивных смесей, а также взрывоопасных газов.

у /      - '      \

Лист 2 Листов 8

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры входов в зависимости от исполнения: - входные унифицированные сигналы постоянного тока ЮПШИ2.088.006, ЮПШИ2.088.006-01 - ЮПШИ2.088.006-05

ЮПШИ2.088.006, ЮПШИ2.088.006-01 - ЮПШИ2.088.006-04

- преобразователи термоэлектрические (ТП)

- термопреобразователи сопротивления (ТС)

Диапазон измеряемых температур в зависимости от типа ТП - ТХА

- ТХКн

-ТХК

Пределы допускаемой основной приведенной погрешности измерения:

- входных унифицированных сигналов, входных сигналов от ТП в диапазоне измеряемых температур от минус 50 до плюс 1000 °C (для ТП типа ТХА), % от диапазона измерения

- входных сигналов от ТП в диапазоне измеряемых температур от минус 50 до плюс 400 °C (для ТП типа ТХКн и ТХК), % от диапазона измерения

Диапазон измеряемых температур в зависимости от типа ТС:

- Pt 50, Pf 50, Си 50

- Си' 50

-Pt 100, Pt' 100, Си 100, Си1 100

от 4 до 20 мА или от 0 до 20 мА от 0 до 5 мА

ТХА, ТХКн, ТХК по ГОСТ 6616-94

Pt 50, Pt' 50, Си 50, Си' 50 Pt 100, Pt' 100, Си 100, Си' 100 по ГОСТ 6651-94

от минус 50 до плюс 1000 °C от минус 50 до плюс 400 °C от минус 50 до плюс 400 °C

±0,25

±0,40

от минус 50 до плюс 50

от 0 до плюс 50

от минус 50 до плюс 200

°C °C °C

Пределы допускаемой основной приведенной погрешности измерения входных сигналов от ТС в диапазонах измеряемых

температур от минус 50 до плюс 200 °C, % от диапазона измерения             ±0,60

Параметры аналогового выхода:

- унифицированные сигналы постоянного тока

ЮПШИ2.088.006, ЮПШИ2.088.006-01,

ЮПШИ2.088.006-02, ЮПШИ2.088.006-05

ЮПШИ2.088.006, ЮПШИ2.088.006-01, ЮПШИ2.088.006-02

- максимальное сопротивление нагрузки, не менее

для сигнала 4-20 мА и 0-20 мА

для сигнала 0-5 мА

от 0 до 20 мА

от 4 до 20 мА

от 0 до 5 мА

500 Ом 2000 Ом

Пределы допускаемой основной приведенной погрешности

аналогового выходного сигнала, % от диапазона                          ±0,30

Параметры дискретных выходов

- максимальный постоянный ток                                       300 мА

- напряжение коммутации                                          От 20 до 30 В

Законы регулирования:

пропорционально-интегрально-дифференциальный (ПИД) и позиционный

Пределы допускаемой основной приведенной погрешности регулирования:

- с входными унифицированными сигналами, с входными

сигналами от ТП типа ТХА в диапазоне температур от

минус 50 до плюс 1000 °C, % от диапазона                               ±0,40

- с входными сигналами от ТС (Pt 50, Pt' 50, Си 50, Си' 50

Pt 100, Pt' 100, Си 100, Си' 100) и ТП (тип ТХКн и ТХК)

в диапазонах температур от минус 50 до плюс 400 °C, % от диапазона ±0,60

Пределы допускаемой дополнительной погрешности измерения входных унифицированных сигналов, входных сигналов от ТС и ТП, аналогового выходного сигнала и регулирования, вызванной отклонением температуры окружающего воздуха от 20 °C до любой в пределах от 5 до 50 °C, не более 0,5 предела допускаемой основной погрешности на каждые 10 °C изменения температуры

Пределы допускаемой дополнительной погрешности измерения входных унифицированных сигналов, входных сигналов от ТС и ТП, аналогового выходного сигнала и регулирования, вызванных изменением напряжения питания от 24 В до любого в пределах от 20,4 В до 26,4 В не более 0,3 предела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности измерения входных сигналов от ТП, вызванной изменением температуры свободных концов ТП от 20 °C до любого значения в диапазоне от 5 до 50 °C, не более предела допускаемой основной погрешности

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на верхнюю часть лицевой панели измерителей-регуляторов методом сеткографии и на титульном листе формуляра над наименованием изделия методом типографской печати.

Комплектность

Нормативные документы

ТУ РБ 700010183.018-2003 «Измерители-регуляторы Р-2. Технические условия»;

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

МП. МН 1331-2003 «Измеритель-регулятор Р-2. Методика поверки».

Заключение

Измерители-регуляторы Р-2 соответствуют требованиям 'ГУ РБ 700010183.018-2003, ГОСТ 12997-84, ГОСТ 15150-69.

Межповерочный интервал - один год.
