Блок терморегулирования ВТР-02

Назначение

Блок терморегулирования ВТР-02 предназначен для измерения температуры наружного воздуха, температур сетевой и обратной воды в подающем и обратном трубопроводах системы отопления, температуры горячей воды на выходе бойлера, автоматического включения/выключения и поддержания температуры горячей воды на выходе бойлера, а также, в зависимости от исполнения, для автоматического управления системой отопления здания либо системой подмешивания обратной воды центрального теплового пункта, с целью оптимизации расходования тепловой энергии. Блок терморегулирования ВТР-02 предназначен для установки в теплоузле здания либо на центральном тепловом пункте.

Принцип действия.

Измерение температур блоком терморегуривания ВТР-02 осуществляется при помощи датчиков температуры емкостного типа, работающих по принципу сравнения частот термостабильного генератора и генератора с термозависимым кондесатором. Передача значения температуры на блок управления осуществляется в последовательном коде по однопроводной линии.

Автоматическое поддержание температуры горячей воды на выходе бойлера обеспечивается управлением пропускной способностью регулирующего клапана в системе питания бройлера сетевой водой. Автоматическое управление системой отопления здания обеспечивается регулированием коэффициента подмешивания обратной воды.

Автоматическое управление системой подмешивания обратной воды центрального теплового пункта обеспечивается управлением подмешивающими насосами и коэффициентом подмешивания обратной воды.

Конструкция блока.

Блок терморегулирования ВТР-02 размещен в герметичном пластмассовом корпусе. Под прозрачной крышкой на лицевой панели расположены сетевой выключатель, кнопки управления и индикаторы. В нижней части лицевой панели расположена крышка клемной коробки, под которой расположены клемы для подключения блока.

Термодатчики ТВП и ТВН выполнены на основе микросхемы DS 1821 производства фирмы “Dallas Semiconductors” и различаются только конструтивным исполнением. Подключение термодатчиков осуществляется витой парой в экране, через которую на термодатчик подается напряжение питания +5В и производится считыване значения температуры в последовательном коде.

В блоке управления отсутствуют аналоговые измерительные цепи и подстроечные элементы.

Блок выпускается двух исполнений:

Исполнение 1 - для установки в тепловом пункте здания.

Исполнение 2 - для установки на центральном тепловом пункте.

Основные технические характеристики.

- число измерительных каналов - 4;

- число выходов управления для подключения исполнительных механизмов -2;

- диапазоны измерения температуры наружного воздуха - от минус 40° С до плюс 50°С;

- диапазоны измерения температуры воды - 0°- 95° С;

- погрешность измерения температур: не свыше + 1° С в диапазоне 0°-85° С и не свыше +2° С в диапазонах от минус 40° С до 0°С и 85°С - 95°С;

- напряжение питания 220 В.

Знак Государственного реестра наносится на эксплуатационную документацию.

Комплектность

В комплект блока входят:

Поверка блока осуществляется в соответствии с методикой поверки МП 326-97. Межповерочный интервал - 1 год.

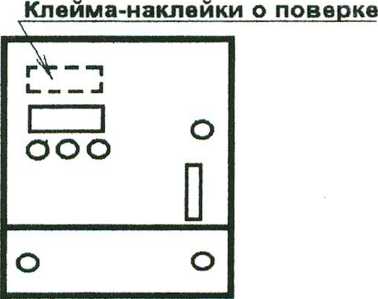

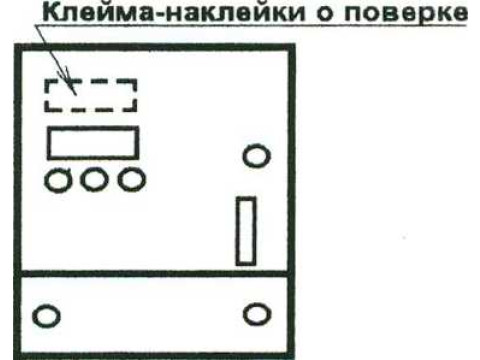

По результатам поверки выдается свидетельство установленной формы, прилагаемое к блоку, Клеймо-наклейка о поверке наклеивается на лицевую панель блока над индикатором (см. рисунок ниже).

Збна нанесения

Нормативные документы

Заключение

Блок терморегулирования ВТР-02 соответствует ТУ РБ 37414742.001-97.
