Хроматографы жидкостные высокоэффективные Azura

Назначение

Хроматографы жидкостные высокоэффективные Azura (далее - хроматографы) предназначены для измерений содержания химических веществ в органических и неорганических растворах.

Область применения - химическая, нефтехимическая, пищевая, фармацевтическая промышленность, ветеринария, в области охраны окружающей среды.

Описание

Принцип действия хроматографов основан на разделении смесей веществ в хроматографической колонке и последующем детектировании компонентов смеси диодно-матричным детектором Azura DAD 6.1 L. Выходными сигналами детектора являются время удерживания, площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.

Принцип действия диодно-матричного детектора, основан на измерении степени поглощения светового потока анализируемым веществом. Два источника света галогеновая и дейтериевая лампы покрывают полный диапазон длин волн ультрафиолетовой, видимой и ближней инфракрасной областей спектра и позволяют вести детектирование одновременно при восьми различных длинах волн. Регистрация хроматографических пиков одновременно на нескольких длинах волн дает возможность судить о чистоте вещества и идентифицировать очень близкие по своей структуре вещества.

Для работы с хроматографом используется программное обеспечение ClarityChrom, которое позволяет автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами анализа.

Дата выпуска хроматографов указана в паспорте.

Фотографии общего вида средств измерений представлены в приложении I.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на паспорт хроматографа.

Поверка осуществляется по МРБ МП.3562-2023 «Система обеспечения единства измерений Республики Беларусь. Хроматографы жидкостные высокоэффективные Azura. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливаю щи е:

требования к типу средств измерений:

техническая документация «KNAUER Wissenschaftliche Gerate GmbH».

Германия (руководство по подготовке к установке, паспорт);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.3562-2023 «Система обеспечения единства измерений Республики Беларусь. Хроматографы жидкостные высокоэффективные Azura. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____________

___________________Наименование и тип средств поверки

Кофеин, х.ч., массовая доля чистого вещества нс менее 99.0 %____________________

Вода первой степени чистоты по ГОСТ ISO 3696-2013__________________________

Весы лабораторные высокого класса точности с пределом измерений 200 г по

ГОСТ OIML R 76-1-2011____

Пипетки 1-го класса точности по ГОСТ 29228-91___

Мерные колбы по ГОСТ 1770-74, 2-го класса точности___________________________

Прибор измерительный ПИ-002/1М___

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

*При условии отсутствия влияния на метрологические характеристики

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: хроматографы жидкостные высокоэффективные Azura соответствуют требованиям технической документации производителя (руководство по подготовке к ус тановке, паспорт), ТР ТС 020/2011. ТР ТС 004/2011.

11роизводитель средств измерений

«KNAUER Wissenschaftliche Gerate GmbH», Германия.

Адрес: Hegauer Weg 38 14163 Berlin, Германия.

Телефон: +49 30 809727-0.

Web: https://www.knauer.net/

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053. г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение I (обязательное) Фотографии общего вида средств измерений

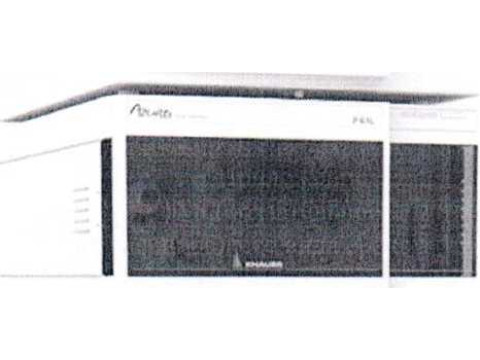

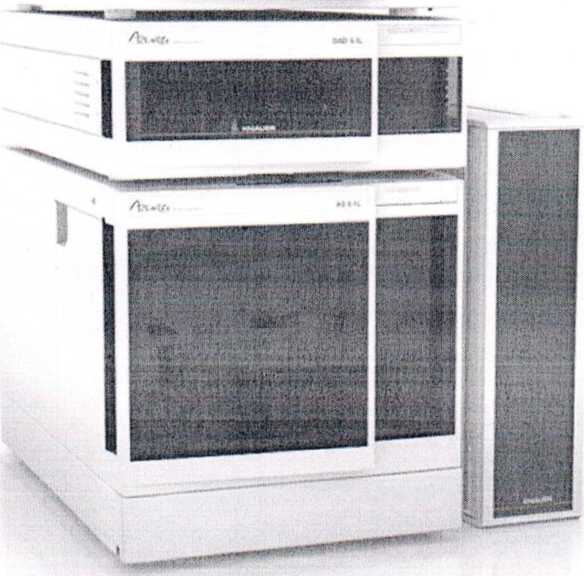

Рисунок 1.1- Фотография общего вида хроматографа жидкостного высокоэффективного Azura

iKNAUER

Serial NO.:F0J223500001

МИШИН

product NO. '.EDCliXXOO

ИШИ

•MACOO':t5:'E2:00;4B:37

- uress:

Jlegauer **eg 30 14163 Berlin

Germany

Л 100-240 V /|\ 50-60 Hz / » \75 W

Рисунок 1.2 - Фотографии маркировки хроматографов жидкостных высокоэффективных Azura (изображения носят иллюстративный характер)

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

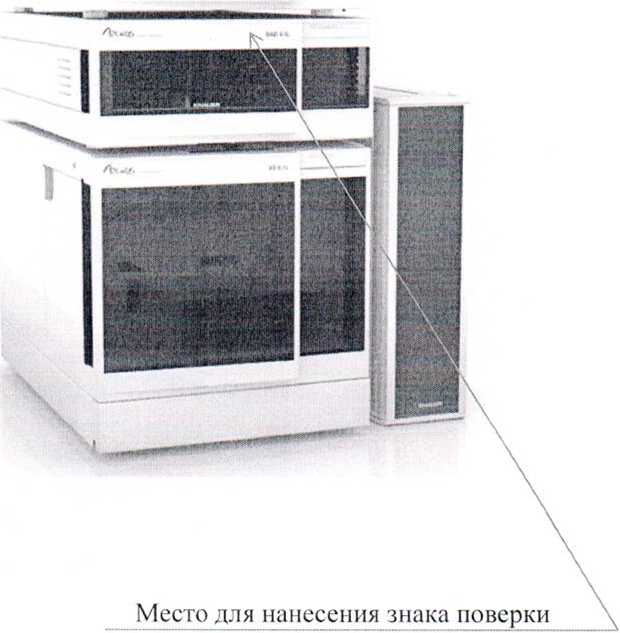

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки.
