Газоанализатор OCX 8800 (OCX88C-12-11-0-0-H2-02-1-3) № D21-26237139-001

Назначение

Газоанализатор OCX 8800 (ОСХ88С-12-11-0-0-Н2-02-1-3) № D21-26237139-001 (далее - газоанализатор) предназначены для измерения в дымовых газах концентрации кислорода, окиси углерода и других продуктов неполного сгорания, остатков топлива в пересчете на окись углерода, образующихся при сжигании топлива в различных топливосжигающих установках.

Область применения: химическая, нефтехимическая промышленность, предприятия топливно-энергетического комплекса для контроля и оптимизации процесса горения.

Описание

Принцип действия газоанализатора основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония и суммарного содержания продуктов неполного сгорания (горючих газов), путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. Термокаталитический датчик градуируют по оксиду углерода и. соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле оксида углерода.

Конструктивно газоанализатор состоит из аналитического блока и электронного блока, соединенных между собой электрическими кабелями и газовыми трубопроводами (раздельный монтаж). Аналитический блок имеет прямоугольное основание из алюминиевого сплава, на котором снаружи установлено пробоотборное устройство (зонд). Корпус аналитического блока с пробоотборником монтируются на трубопроводе таким образом, чтобы пробоотборник выдавался в поток дымового газа. Электронный блок имеет аналогичную конструкцию. В нем установлены блок питания, платы электроники, клеммные и заземляющие зажимы, соленоидные клапаны управления пневмосистемой. Корпуса электронного и аналитического блоков гермоизолированы. Газоанализатор выполнен во взрывозащищенном исполнении.

Результаты измерений газоанализатора выводятся в виде аналогового выходного сигнала 4-20 мА (2х/4х проводной), в виде цифрового сигнала с протоколами HAR I' и на дисплей прибора.

Газоанализатор имеет встроенное программное обеспечение Flash. Programmed. OCX 8800 CPU 6F00006H01.

Фотографии общего вида средства измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

11римечание - руководство по эксплуатации в виде электронной версии на вебсайте поставщика (WWW.Emerson.ru)

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средства измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.3524-2023 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы OCX 8800 (ОСХ88С-12-11-0-0-Н2-02-1-3). OCX 8800 (ОХС88С-11-11-0-0-112-01-2-2). Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация Rosemount Incorporated, Соединенные Штаты

Америки (паспорт, руководство по эксплуатации);

технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;

технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; методи ку Iюверки:

МРБ Ml 1.3524-2023 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы OCX 8800 (ОСХ88С-12-11-0-0-Н2-02-1-3), OCX 8800 (ОХС88С-11-11-0-0-Н2-01-2-2). Методика поверки».

1 Теречень средств поверки: представлен в таблице 4.

Таблица 4_________________

Наименование и тип средств поверки

Термогигрометр UNITESS TUB 1________________________________________

Ротаметр РМ-А-0,063 ГУЗ____

Ротаметр РМ-А-0,25 ГУЗ_________________________________________________

Вентиль точной регулировки ВТР-1___________________________________________

Редуктор кислородный баллонный одноступенчатый БКО-50____________________

СО состава газовых смесей СО-воздух в баллонах под давлением 1 разряда_____

Примечание - Допускается применять другие средства поверки, обеспечивающие опре-деление метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

аблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и технической документации производителя: газоанализатор OCX 8800 (ОСХ88С-12-11-0-0-112-02-1-3) № D21-26237139-001 соответствует требованиям технической документации производителя (паспорт, руководство по эксплуатации), ТР ТС 012/2011, ТР ТС 020/2011.

11роизводитель средств измерений

«Rosemount Incorporated», Соединенные штаты Америки, 8200 Market Boulevard. Chanhassen. Minnesota. 55317 (производственная площадка - Мексика).

Адрес производства: Мексика. Circuit© Del Progreso #27, Parque Industrial Progreso, Mexicali, B.C., CP-21190.

Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт м етрол о I и и » (Б е л ТИ М).

Республика Беларусь, г. Минск, Старовиленский тракт. 93

Телефон: +375 17 374-55-01, факс: +375 17 244-99-38 e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средства измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вила средств измерений

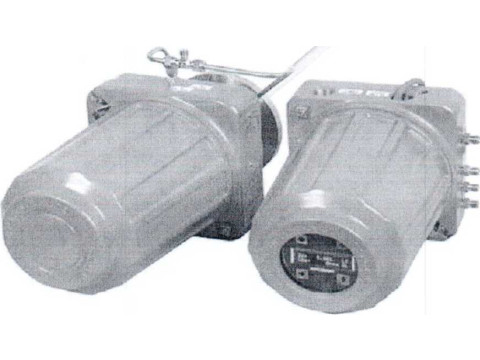

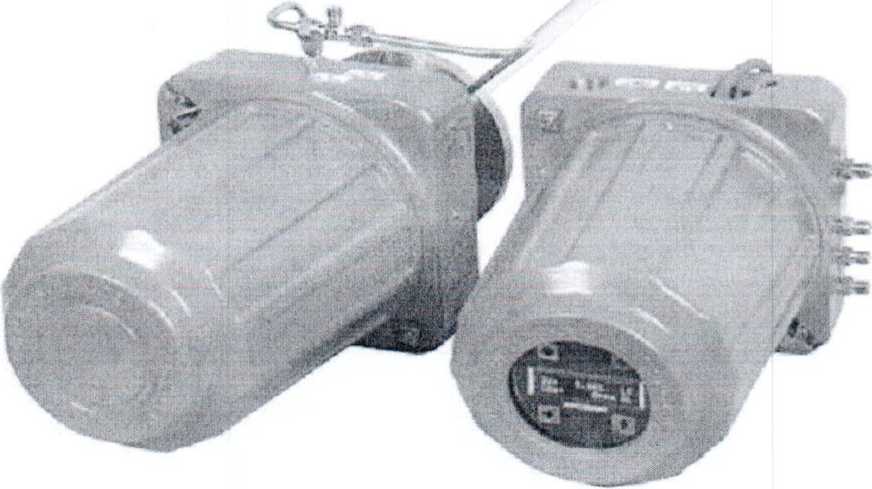

Рисунок 1.1 - Фотография общего вида газоанализатора OCX 8800 (ОСХ88С-12-11-0-0-Н2-02-1 -3) № D21 -26237139-001

ROSEM

DESIGNKO ЛТ -.chahfa.? .-»«

t

INPUT: 100 240Y- 50/60 Ha ?50W C < Ta < + 65

EMnrrt’.svT? цжеекчн •■- . стлвмзот>ма лиг* ‘XKfir иАти> й ia$

Рисунок 1.2 - Фотография маркировки газоанализатора OCX 8800

Rosemount

MODEL; OCX 8800

02 / COMBUSTIBLES TRANSMITTER ELECTRONICS

Зйй1ЛЪ:П21-2б

39-031

ASSEMBLED TN.MKXICO

TAG'

PH

UXx CSK -О -ИЙ4

cuiwcx :.

FWttWW           -V-.rx.

tfrjwSE» sriAXjawT tn

ОУ i COeWSTIflLSJ? T»lK«W‘ * ->'

gtRtALtDcl ?6Z    ?

assembled 1W- ХКУЛ^°_

TjMi:

on ;и

LSnpPbrf.!-' S'1

(ОСХ88С-12-11-0-0-Н2-02-1 -3) № D21 -26237139-001

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

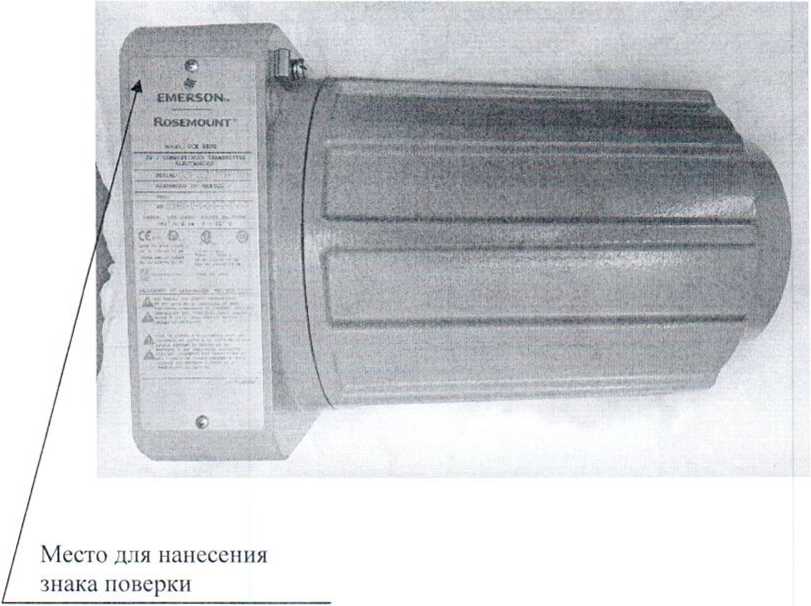

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
