Анализаторы молока EKOMILK
| Номер в ГРСИ РФ: | РБ 03 09 9578 23 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "BULTEH 2000 Ltd.", Болгария |
|
Описание типа РБ 03 09 9578 23 [2023-02-28]
rb-03-09-9578-23_2023-02-28.pdf
|
Скачать |
Анализаторы молока EKOMILK (далее - анализаторы) предназначены для измерения массовой доли жира, белка, плотности, pH в цельном свежем, консервированном, пастеризованном, стерилизованном, концентрированном (сгущенном без сахара) коровьем, овечьем, буйволовом, козьем молоке и в пробах, изготовленных из сухого молока и сливок, а также для определения количества соматических клеток в цельном свежем молоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 9578 23 |
| Наименование | Анализаторы молока EKOMILK |
| Год регистрации | 2023 |
| Номер сертификата | 16100 |
| Дата регистрации | 2023-02-28 |
| Срок действия | 2028-02-28 |
| Получатель сертификата | ООО «Анкар-имэк», г. Минск, Республика Беларусь |
Производитель / Заявитель
фирма "BULTEH 2000 Ltd."
Адрес: 6000, г.Стара Загора, ул. Промышленная, 19, Индустриальная зона
Контакты: +35942626019
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3531-2023 «СОЕИ РБ. Анализаторы молока EKOMILK. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 09 9578 23 [2023-02-28]
rb-03-09-9578-23_2023-02-28.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы молока EKOMILK (далее - анализаторы) предназначены для измерения массовой доли жира, белка, плотности, pH в цельном свежем, консервированном, пастеризованном, стерилизованном, концентрированном (сгущенном без сахара) коровьем, овечьем, буйволовом, козьем молоке и в пробах, изготовленных из сухого молока и сливок, а также для определения количества соматических клеток в цельном свежем молоке.
Область применения - молочная промышленность, сельское хозяйство, научно-исследовательская деятельность.
Описание
Анализаторы имеют исполнения EKOMILK-120 Milkana KAM 98-2А, EKOMILK M Milkana KAM 98-2A, EKOMILK Ultra Milkana KAM 98-2A, EKOMILK UltraPro Milkana KAM 98-2A, EKOMILK Bond Milkana KAM 98-2A. которые отличаются между собой временем одного измерения, и модификации EKOMILK Scan, EKOMILK Horizon. Исполнение EKOMILK Bond Milkana KAM 98-2A отличается от других исполнений наличием встроенного датчика pH и температуры.
Принцип действия анализаторов (кроме EKOMILK Scan) основан па измерении параметров ультразвуковых колебаний при прохождении их через пробу молока и дальнейшей обработки этих параметров по заданному алгоритму.
Анализаторы конструктивно выполнены в виде единого блока. В корпусе анализаторов размещены измерительная ячейка, блок электронной схемы, насос для всасывания определенной дозы пробы молока. На боковой панели крепится отдельно первичный преобразователь для измерения pH исследуемой пробы.
Дополнительно анализаторы могут определять следующие показатели: удельную электрическую проводимость, точку замерзания, массовую долю сухого обезжиренного молочного остатка (СОМО), массовую долю жира в сливках в диапазоне показаний свыше 9 % до 18 %. Эти показатели являются справочными. Анализатор EKOMILK Scan конструктивно состоит из электронного блока, блока перемешивания пробы со сферической стеклянной колбой, который крепится на кронштейне к электронному блоку. Внутри блока перемешивания размещен оптический датчик, состоящий из источника оптического излучения и фотоприемника, капилляр рабочего сосуда и электромагнитный запорный клапан. Анализируемая проба заливается в сферическую стеклянную колбу (при этом происходит перекрытие оптического сигнала от источника оптического излучения к фотоприемнику) и перемешивается. После перемешивания открывается электромагнитный запорный клапан и одновременно включается счетчик времени, находящийся в электронном блоке. Проба истекает через капилляр рабочего сосуда. После вытекания пробы оптический сигнал от источника излучения поступает на фотоприемник и счетчик времени останавливается. Анализатор определяет количество соматических клеток, соответствующее измеренному времени вытекания пробы через капилляр рабочего сосуда.
Анализатор молока EKOMILK Horizon измеряет время протекания молока через капилляры раструба и определяет количество соматических клеток в соответствии с этим временем.
Информация о результатах измерений и показаний отображается на жидкокристаллическом дисплее анализаторов и может быть распечатана на внешнем термопринтере. Анализаторы могут подключаться к компьютеру через интерфейс KS-232. В анализаторах устанавливается встроенное ПО, с помощью которого обеспечивается управление прибором, обработка, вывод и хранение результатов измерений. Для идентификации НО предусмотрены соответствующие опции в основном меню. Выбор этих опций вызывает индикацию версии НО и цифрового идентификатора ПО. Защита ПО от преднамеренных изменений осуществляется наличием пароля.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1-2. Таблица 1
|
Наименование |
Значение | ||||||
|
EKOMILK 120 Milkana КАМ 98-2А |
EKOMILK М Milkana КАМ 98-2А |
EKOMILK Ultra Milkana КАМ 98-2А |
EKOMILK Ultra Pro Milkana KAM 98-2A |
EKOMILK Bond Milkana KAM 98-2A |
EKOMILK Horizon | ||
|
Диапазон измерений массовой доли жира, % |
от 0,02 до 9,00 | ||||||
|
11ределы допускаемой абсолютной погрешности при измерении массовой доли жира, % |
±0,10 | ||||||
|
Диапазон измерений массовой доли белка, % |
от 2,00 до 6,00 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении массовой доли белка, % |
±0,15 | ||||||
|
Диапазон измерений плотности, кг/м3 |
от 1020,0 до 1040,0 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении плотности, кг/м3 |
±1,0 | ||||||
|
Диапазон измерений pH |
от 4,00 до 10,00 |
— | |||||
|
Пределы допускаемой абсолютной погрешности при измерении pl 1 |
±0,06 |
— | |||||
Таблица 2
|
Наименование |
Значение | |
|
EKOMILK I lorizon |
EKOMILK Scan | |
|
Диапазон показаний количества соматических клеток в 1 см’ молока, тыс. клеток |
от 90 до 1500 | |
|
Диапазон измерений времени вытекания жидкости, с |
от 1,0 до 58,0 | |
|
Относительная погрешность при измерении времени вытекания жидкости, % |
±5,0 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
Наименование |
Значение | ||||||
|
EKOMILK 120 Milkana КЛМ 98-2А |
EKOMILK М Milkana КАМ 98-2А |
EKOMILK Ultra Milkana КАМ 98-2А |
EKOMILK Ultra Pro Milkana KAM 98-2A |
EKOMILK Bond Milkana KAM 98-2A |
EKOMILK 1 lorizon |
EKOMILK Scan | |
|
Время одного измерения, с, не более |
120 |
90 |
45 |
35 |
90(120) |
240 |
240 |
|
Габаритные размеры, мм, не более |
150x335x300 |
400x300x290 |
280x325x330 |
200x260x290 | |||
|
Масса, кг, не более |
4,0 |
5,5 |
6,0 |
4,5 | |||
|
Потребляемая мощность, Вт, не более |
100 |
30 | |||||
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха, % |
от 10 до 30 80 |
от 15 до 30 80 | |||||
|
Диапазон напряжения питания от сети переменного тока, В |
от 195 до 253 | ||||||
|
Номинальная частота питающей | |||||||
|
сети переменного тока, I ц |
50 | ||||||
|
Диапазон напряжения питания от источника постоянного тока, В |
от 12,0 до 14,2 | ||||||
Комплектность
Таблица 4
|
Наименование |
Количество | |
|
Анализатор молока EKOMILK | ||
|
Дополнительные запчасти и расходные материалы |
по заказу | |
|
Термопринтср (при наличии) | ||
|
Руководство по эксплуатации | ||
|
Методика поверки | ||
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.3531-2023 «Система обеспечения единства измерений Республики Беларусь. Анализаторы молока EKOMILK. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация «BULTEH 2000 Ltd.». Болгария (руководство по эксплуатации);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
методику поверки:
МРБ Ml 1.3531-2023 «Система обеспечения единства измерений Республики Беларусь. Анализаторы молока EKOMILK. Методика поверки».
Перечень средств поверки: представлен в таблице 5. Таблица 5
|
Наименование и тип средств поверки | |
|
Термогигрометр UNITESS TUB 1 | |
|
Стандартные образцы показателей качества молока (белок, жир) | |
|
Пробы сырого коровьего молока со значением плотности | |
|
Стандарт-титры для приготовления буферных рас творов - рабочих эталонов pH 2-го разряда | |
|
Погружной циркулярный водяной термостат | |
|
Ареометр для молока АМ | |
|
Электронный секундомер ИНТЕГРАЛ С-01 | |
|
Вода дистиллированная по ГОСТ 6709-72 | |
|
'Гсрмо.метр лабораторный электронный ЛТ-300 | |
|
Тушь черная ТУ 6-00-06916705-28-96 | |
|
Колба мерная вместимостью 100 см3 по ГОСТ 1770-74, 2-ой класс точности | |
|
Барометр-анероид БАММ-1 | |
|
Примечание - Допускается применять другие средства поверки, определение метрологических характеристик с требуемой точностью. |
обеспечивающие |
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
Модификация анализатора молока |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
EKOMILK-120 Milkana KAM 98-2А |
- |
LM18UdPZ4C2LTF |
|
EKOMILK М Milkana KAM 98-2А |
- |
LF18UdPZ4C2LTF |
|
EKOMILK Ultra Milkana КАМ 98-2А |
- |
LU18UdPZ4C2LTF |
|
EKOMILK UltraPro Milkana КАМ 98-2А |
- |
LD18UdPZ4C2LTF |
|
EKOMILK Bond Milkana KAM 98-2A |
- |
LM18UdPZ6C2LTF, LF18UdPZ6C2LTF |
|
EKOMILK Scan |
- |
VMEB23AS |
|
EKOMILK Horizon |
- |
EHUI.H6F08.93a |
Примечание - Допускается применение более поздних версий программного обеспечения при условии, что метрологически значимая часть останется без изменений
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: анализаторы молока EKOMILK соответствуют требованиям технической документация «BULTEH 2000 Ltd.», Болгария (руководство но эксплуатации), 'ГР ТС 020/2011, 'ГР ТС 004/2011.
1 Троизводитель средств измерений
«BULTEH 2000 Ltd.», Болгария
18, Promishlena Str., Industrial Area 19. Stara Zagora, 6000, Bulgaria e-mail: bukch@bultch.com
Уполномоченное юридическое лицо, проводившее испытания средств измерений/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 4 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелТИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

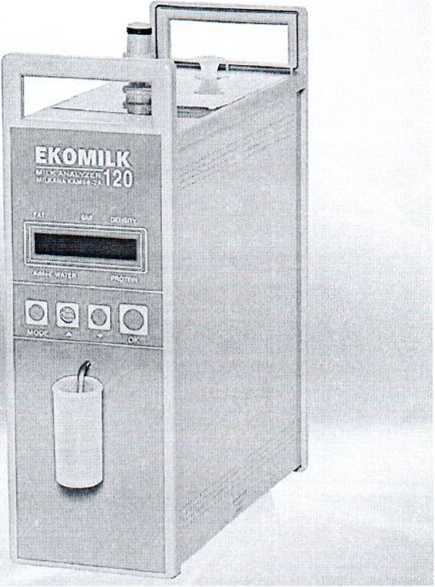

Рисунок 1.1 - Фотографии общего вида анализатора молока EKOMILK-120 Milkana KAM 98-2А (изображение носит иллюстративный характер)

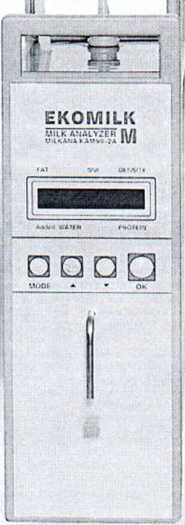

Рисунок 1.2 - Фотографии общего вида анализатора молока
EKOMILK М Milkana КАМ 98-2А (изображение носит иллюстративный характер)

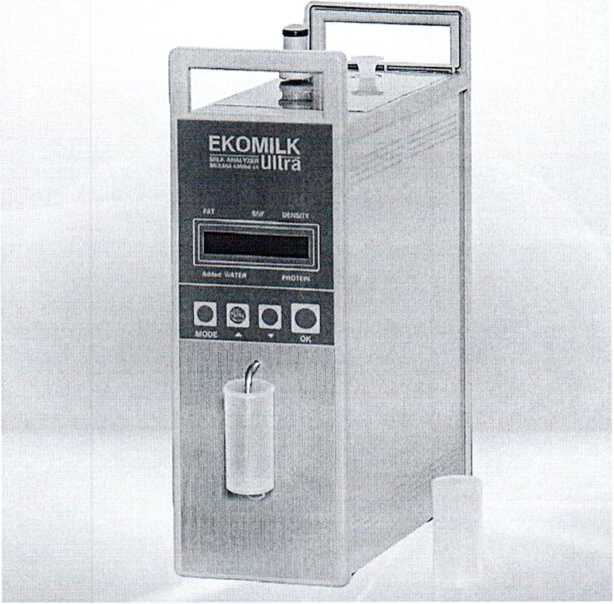

Рисунок 1.3 - Фотографии общего вида анализатора молока
EKOMILK Ultra Milkana KAM 98-2А (изображение носит иллюстративный характер)

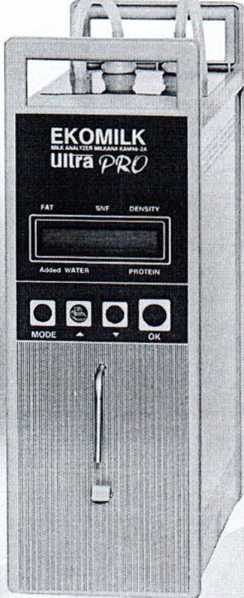

Рисунок 1.4 - Фотографии общего вида анализатора молока EKOMILK UltraPro Milkana КАМ 98-2Л (изображение носит иллюстративный характер)

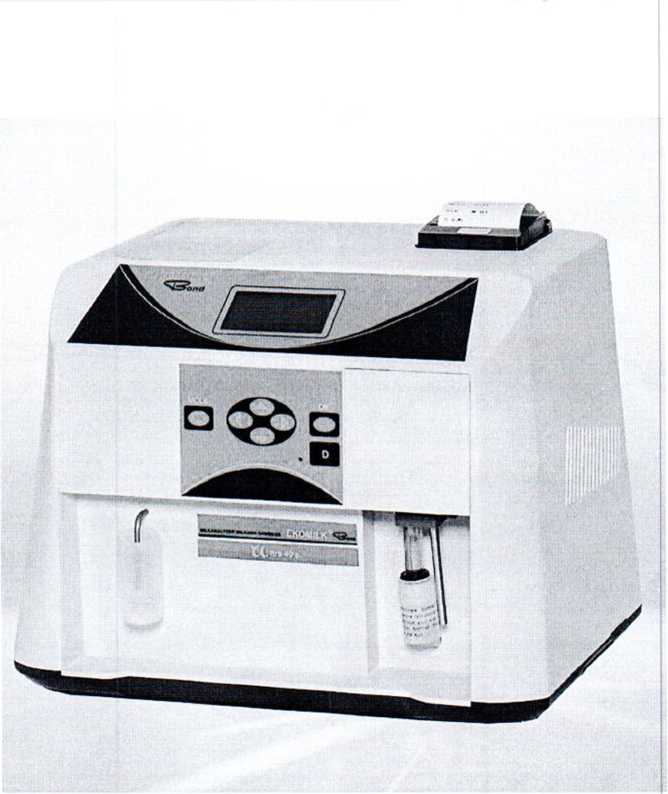

Рисунок 1.5 - Фотографии общего вида анализатора молока
EKOMILK Bond Milkana КАМ 98-2Л (изображение носит иллюстративный характер)

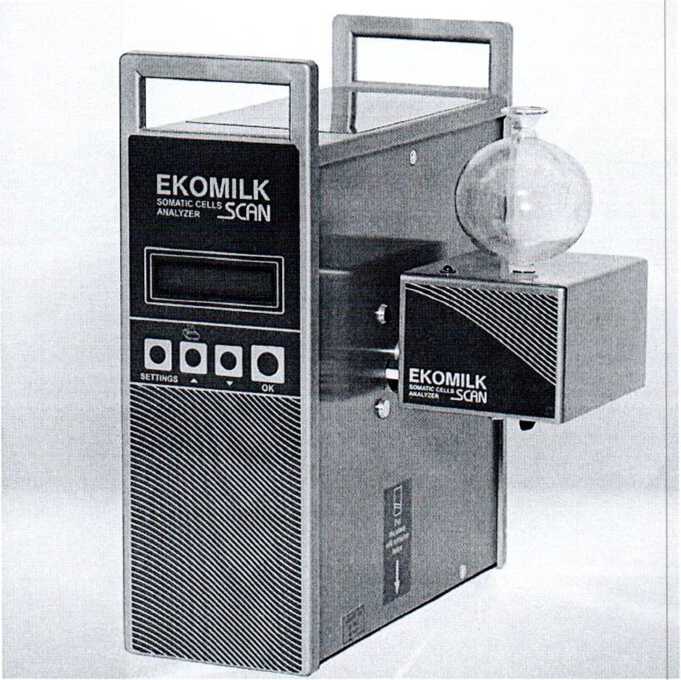

Рисунок 1.6 - Фотографии общего вида анализатора молока EKOMILK Scan (изображение носит иллюстративный характер)

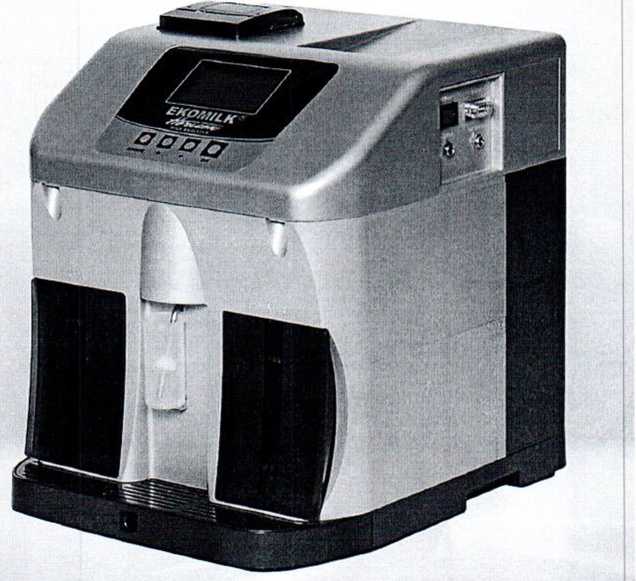

Рисунок 1.7 - Фотография общего вида анализатора молока EKOMILK Horizon (изображение носит иллюстративный характер)

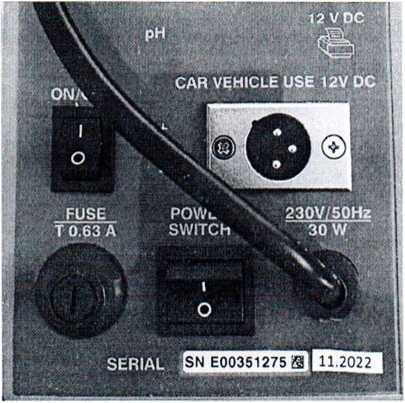

Рисунок 1.8 - Фотография маркировки анализатора молока
(изображение носи т иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
