Экспресс-анализаторы на углерод АН-7529М
| Номер в ГРСИ РФ: | РБ 03 09 9480 23 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО «Ратон», г. Гомель |
|
Описание типа РБ 03 09 9480 23 [2023-01-27]
rb-03-09-9480-23_2023-01-27.pdf
|
Скачать |
Экспресс-анализаторы па углерод АН-7529М (далее - анализаторы) предназначены для экспрессного определения массовой доли углерода в сталях, сплавах и других материалах методом автоматического кулонометрического титрования но величине pH. Анализаторы используются в химических лабораториях предприятий металлургической промышленности и других отраслей хозяйства, а также в лабораториях научно-исследовательских учреждений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 9480 23 |
| Наименование | Экспресс-анализаторы на углерод АН-7529М |
| Год регистрации | 2023 |
| Номер сертификата | 15985 |
| Дата регистрации | 2023-01-27 |
| Срок действия | 2028-01-27 |
| Получатель сертификата | ОАО «Ратон», г. Гомель, Республика Беларусь |
Производитель / Заявитель
ОАО «Ратон», г. Гомель
Адрес: 246044, г.Гомель, ул.Федюнинского, 19
Контакты: тел. (+375) 232 58-42-72, факс (+375) 232 68-35-24, raton@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МП ГМ 057-99 «СОЕИ РБ. Экспресс-анализаторы на углерод АН-7529, АН-7560, АН-7529М, АН-7560М. Методика поверки» (извещение № 2) |
Поверители
Скачать
|
Описание типа РБ 03 09 9480 23 [2023-01-27]
rb-03-09-9480-23_2023-01-27.pdf
|
Скачать |
Описание типа
Назначение
Экспресс-анализаторы па углерод АН-7529М (далее - анализаторы) предназначены для экспрессного определения массовой доли углерода в сталях, сплавах и других материалах методом автоматического кулонометрического титрования но величине pH. Анализаторы используются в химических лабораториях предприятий металлургической промышленности и других отраслей хозяйства, а также в лабораториях научно-исследовательских учреждений.
Описание
В анализаторах применен метод ав томатического кулонометрического 'титрования но величине pH. Навеска образца стали, помещенная в фарфоровую лодочку, сжигается в трубчатой печи в потоке очищенного от примесей кислорода. Углекислый газ, образовавшийся при сгорании содержащегося в образце стали углерода уносится потоком кислорода в электролитическую ячейку датчика и поглощается в ней раствором, вызывая его окисление. Окисление раствора приводит к изменению ОДС электродной системы и соответствующему изменению выходного напряжения pl 1-метра, которое затем преобразователем преобразуется в импульсы напряжения с длительностью, пропорциональной значению этого напряжения. Импульсы напряжения преобразуются в импульсы тока, протекающего по участку цени: анод, вспомогательный раствор, токопроницаемая целлофановая перегородка, поглотительный раствор, катод. Импульсы тока вызывают восстановление ионов водорода на катоде, нейтрализуя кислоту, образующуюся при поглощении углекислого газа. Количество электричества, потребовавшееся для нейтрализации, фиксируется пересчетным и индикаторным устройством, отградуированным в процентах массовой доли углерода.
Анализаторы выполнены в виде измерительного блока, датчика, газового тракта и устрой ства с ж и ган и я.
11о условиям эксплуатации относятся к приборам группы 2 1 ОС Г 22261-94. Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования:
Обязательные метрологические требования представлены в таблице 1.
Таблица !
|
11аименованис |
Значение |
|
Предел допускаемого абсолютного среднего квадратического отклонения (SN) для среднего арифметического значения результатов анализов (N), % - при анализе сталей с массовой долей углерода до 1,5 % |
(0,005 •77+ 0,0025 ) |
|
- при анализе чугунов и материалов с массовой до-। лей углерода от 1,5 % до 10 % ! _________ _ . |
[о,0065 • N + 0,004 -(77- 1,5)] |
|
Пределы изменения показаний pi 1-метра анализатора (приведенное ко входу измерительного блока), обусловленное изменением влияющих величин, мВ | |
|
- при изменении сопротивления в цепи измерительною электрода от 0 до 1 ГОм - при изменении сопротивления в цепи вспомога- |
±1 |
|
тельного электрода от 0 до 20 кОм |
±1 |
|
- при изменении ЭДС «Земля-раствор» от 0 до _±h5JB_ _______________________________ |
±1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон измерений массовой доли углерода, % |
от 0,030 до 9,999 |
|
Пределы перестройки напряжения конечной точки титрования от среднего значения (Uo), указанного в ЭД, мВ, нс менее |
±50 |
|
Пределы изменения величины генераторного тока от изменения - напряжения питающей сети на плюс 23 В и минус 34,5 В от номинального значения (230 В), % - температуры окружающего воздуха на каждые 1 10 °C' в диапазоне от 10 °C до 35 °C, % |
±5 ±5 |
Продолжение таблицы 2
|
Наименование |
Значение |
|
Номинальное значение генераторного тока, А |
4,0±0,2 |
|
Диапазон установки массы навески, г |
от 0,001 до 9,999 |
|
Продолжительность анализа, мин. |
от 1 до 3 |
|
Диапазон отсчета времени таймера, мин |
от 0,1 до 9,9 |
|
Предел относительной погрешности отсчета времени таймера, %, не более |
±5 |
|
Время установления рабочего режима измерительного блока, мин., не более |
30 |
|
Время установления в основном рабочем пространстве устройства сжигания номинальной температуры 1300 °C, мин., не более |
90 |
|
Мощность, потребляемая анализаторами от сети (без устройства сжигания), В-A, не более |
220 |
|
Мощность, потребляемая устройством сжигания, Вт, не более |
3000 |
|
Рабочие условия эксплуатации - диапазон температур окружающей среды, °C - относительная влажность окружающего воздуха при температуре 25 °C, %, не более - диапазон атмосферного давления, кПа - напряжение питающей сети переменного тока, В |
от 10 до 35 80 от 84 до 106,7 от 195,5 до 253 |
|
Средняя наработка на отказ анализаторов, ч |
6000 |
|
Средний срок службы анализаторов, лет |
8 |
|
Габаритные размеры анализаторов, мм, не более - измерительный блок - блок газоподготовки - датчик - устройство сжигания |
330x150x335 120x200x450 300x730x300 420x630x450 |
|
Масса анализаторов, кг, не более - измерительный блок - блок газоподготовки - датчик - устройство сжигания |
10 5 15 60 |
Комплектность
Комплект поставки анализаторов приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Измерительный блок |
1 шт. |
|
Датчик |
11 шт. |
|
Блок газоподготовки |
1 шт. |
|
I Устройство сжигания |
1 комплект |
|
Корректор массы |
1 комплект |
|
Комплект запчастей и принадлежностей |
1 комплект |
|
Руководство по эксплуатации |
1 шт. |
|
Примечание - Корректор массы и устройство сжигания поставляется по требованию заказчика. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносят на лицевую панель измерительного блока, блока газоподготовки и на титульный лист руководства по эксплуатации.
Поверка
Поверка экспресс-анализаторов на углерод АН-7529М рсуществляется но МП ГМ 057-99 «Экспресс-анализаторы на углерод АН-7529, АН-7560, АН-7529М, АН-7560М. Методика поверки» (в редакции извещения об изменении № 2).
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
- 'ГУ 25-05.2140-79 Экспресс-анализаторы на углерод АН-7529М, АН-7560М Технические условия.
*
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- технический регламент Таможенного союза «О безопасности низковольтного оборудования» ('ГР ТС 004/2011).
- технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ТС 020/2011). 1
Методику поверки:
- МП ГМ 057-99 «Экспресс-анализаторы на углерод АН-7529, АН-7560, АН-7529М, АН-7560М. Методика поверки» (в редакции извещения об изменении №2).
Перечень средств поверки:
- имитатор электродной системы типа И-02, 1<и=0; 500; 1000 МОм, относительная погрешность ±25 % для 1<и = 500 и 1000 МОм, Ю; 20 кОм, относительная погрешность ±1 % для Кв = 10 и 20 кОм.
- компаратор напряжения типа РЗООЗ, диапазон измерения от 0 до 11,1 В, класс точности 0,0005;
- весы лабораторные аналитические, верхний предел взвешивания 2 г, предел основной абсолютной погрешности Л=±0,2 мг;
- секундомер СОС пр, класс точности 2;
- амперметр постоянного тока тина Э59, с верхним пределом измерения 5А, класс точности 0,5;
- Государственные стандартные образцы стали (далее — ГСО) с массовой долей углерода в пределах от 0,8 до 1,1 %.
Примечании - Допускается применя ть другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Идентификация программного обеспечения
Идентификационные данные программного обеспечения (далце - ПО) анализаторов представлены в таблице 5.
Таблица 5
|
11аименованис (назначение) программного обеспечения j |
Идентификационное наименование программного обеспечения |
11омср версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) |
|
1 (рограмма на АН-7529М ________-____ |
TAIMER.hex |
1 |
001В5442 |
Анализатор имеет встроенное программное обеспечение, которое выполняет функции математической обработки и представление результатов измерений. Установка встроенного программного обеспечения производится на предприятии-изготови теле. Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик, указанных в таблицах 1-2.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: экспресс-анализаторы па углерод АП-7529М соответствуют требованиям 'ГУ 25-05.2140-79, ГОСТ 22261-94, ГР ТС 004/2011, ТР ТС 020/2011.
Производи тель средств измерений
Откры тое акционерное общество «Ратон»
Адрес: ул. Федюнинского, 19, 246044. г. Гомель, Республика Беларусь телефон +375 232 58 42 72, факс +375 232 33 35 24
Электронный адрес: raton@inbox.ru.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие ,
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: ул. Лепешинского, 1,246015, г. Гомель, Республика Беларусь тел./факс +375 232 26 33 00, приемная +375 232 26 33 01.
Электронный адрес: mail@gomelcsms.bv
Приложение: 1. Фотография общею вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Замести тель директора
11ачальник испытательного центра
Начальник отдела метрологии -начальник сектора ФХИ
Приложение 1 (обязательное)
Фотографии общего вида средств измерений

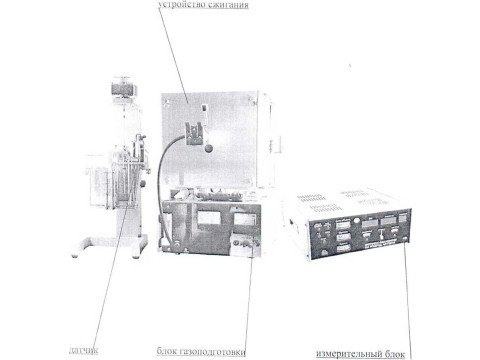

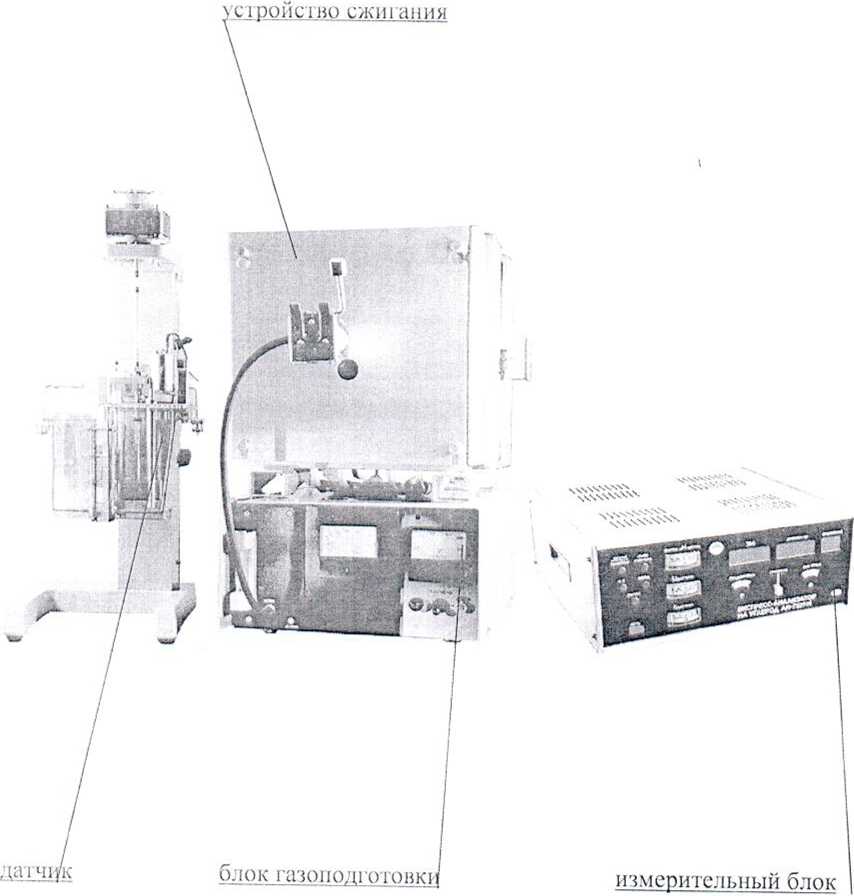

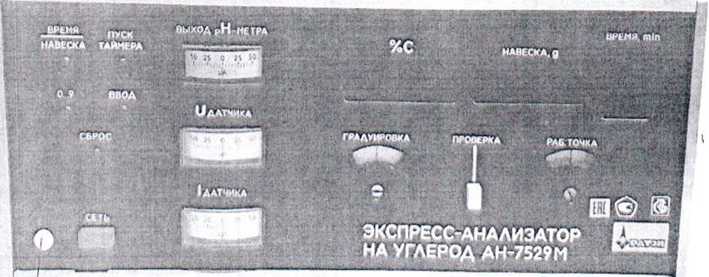

Рисунок 1 - Общий вид экспресс-анализатора на углерод АН-7529М
I
11риложеиие 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
/.\lccje нанссеция знака поверки при нанесении.методом наклеивания
Рисунок 2 - Место нанесения знака поверки на экспресс-анализатор на углерод AI I-7529M
