Газоанализаторы стационарные SWG, OMS, TOM
| Номер в ГРСИ РФ: | РБ 03 09 9083 22 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MRU GmbH", Германия |
|
Описание типа РБ 03 09 9083 22 [2022-08-04]
rb-03-09-9083-22_2022-08-04.pdf
|
Скачать |
Газоанализаторы стационарные SWG, OMS. ТОМ (далее - газоанализаторы) предназначены для измерения объемной доли компонентов газовых смесей О2, СО, СО2, NO, NO2, SO2, H2S, Н2 СН4 в промышленных выбросах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 9083 22 |
| Наименование | Газоанализаторы стационарные SWG, OMS, TOM |
| Год регистрации | 2022 |
| Номер сертификата | 15470 |
| Дата регистрации | 2022-08-04 |
| Срок действия | 2027-08-04 |
| Получатель сертификата | фирма "MRU GmbH", Германия |
Производитель / Заявитель
фирма "MRU GmbH"
Адрес: D-74172 Neckarsulm-Obereisesheim // Представительство в РБ: СП "Природоохранные и энергосберегающие технологии" 220055, г. Минск, ул. Всеволода Игнатовского, 4
Контакты: 1049 7132 99 62 0 / info@mru.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 месяцев |
| Методика поверки | МРБ МП.3357-2022 «СОЕИ РБ. Газоанализаторы стационарные SWG, OMS, TOM. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 09 9083 22 [2022-08-04]
rb-03-09-9083-22_2022-08-04.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы стационарные SWG, OMS. ТОМ (далее - газоанализаторы) предназначены для измерения объемной доли компонентов газовых смесей О2, СО, СО2, NO, NO2, SO2, H2S, Н2 СН4 в промышленных выбросах.
Область применения - химическая, нефтехимическая, бумажная, машиностроительная, металлургическая промышленность, теплоэлектростанции, установки для сжигания мусора, крупные котельные установки.
Описание
Газоанализаторы выпускают в следующих модификациях: SWG 100 СЕМ, SWG 100 biogas. SWG 100 BiOcompact, SWG 200'1, SWG 200 CEM, SWG 300 IND, SWG 300 OTD, OMS 420, TOM 420R.
Газоанализаторы SWG 100 CEM, SWG 100 biogas, SWG 100 BiOcompact комплектуются электрохимическими, парамагнитными, инфракрасными сенсорами.
Газоанализаторы SWG 200 СЕМ, SWG 200'1, SWG 300 IND, SWG 300 OTD комплектуются электрохимическими, твердоэлектролитными, парамагнитными, инфракрасными и твердоэлектролитными сенсорами. Газоанализатор SWG 300 IND предназначен для установки внутри помещения, а газоанализатор SWG 300 OTD - снаружи.
Газоанализаторы OMS 420 и ТОМ 420R предназначены для измерения концентрации кислорода с использованием твердоэлектролитного циркониевого сенсора.
Газоанализаторы оснащены программой самодиагностики. При включении газоанализатора происходи! внутреннее автоматическое тестирование всех систем, и при обнаружении неисправностей выдается соответствующее сообщение на дисплее. После фазы авготсстирования газоанализатор автоматически переходит в режим установки нуля измерительных сенсоров. Во время этой фазы на сенсоры подается свежий воздух или при загазованности атмосферы в месте установки «нуль-газ» (21 % О2 и 79 % N2) и устанавливается нулевое значение измерительных сенсоров. В случае неисправности сенсоров (дрейф нуля, несоответствие сигнала заданному значению и т.д.) выдается сообщение на дисплее.
Информация о результатах измерений отображается на жидкокристаллическом дисплее газоанализаторов, а также может быть передана на вторичные показывающие приборы с помощью унифицированных аналоговых выходов от 4 до 20 мА. и распечатана на встроенном принтере, может накапливаться в памяти и передаваться на персональный компьютер через интерфейсный выход RS232 или RS485.
Газоанализаторы поставляются со встроенным программным обеспечением.

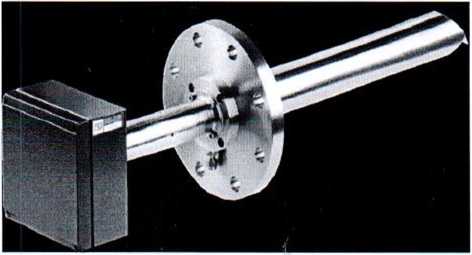

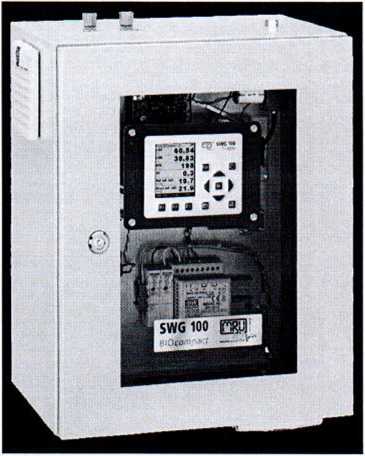

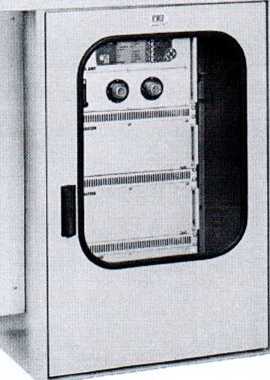

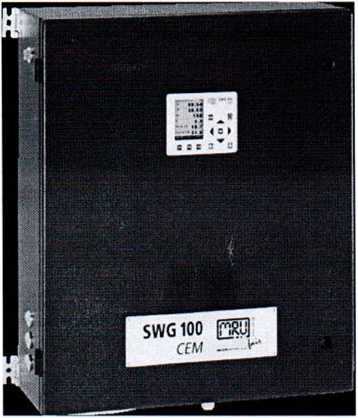

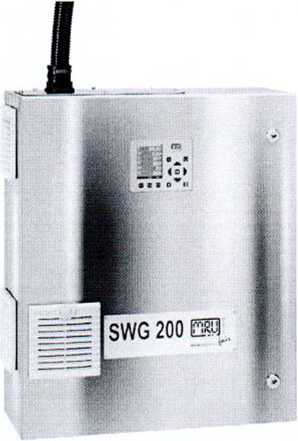

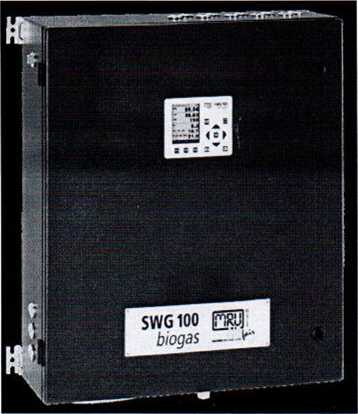

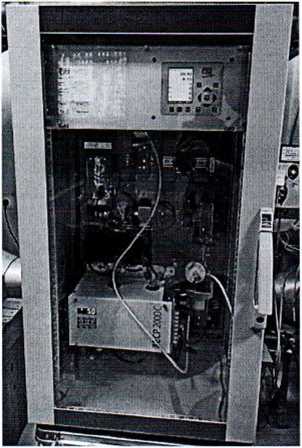

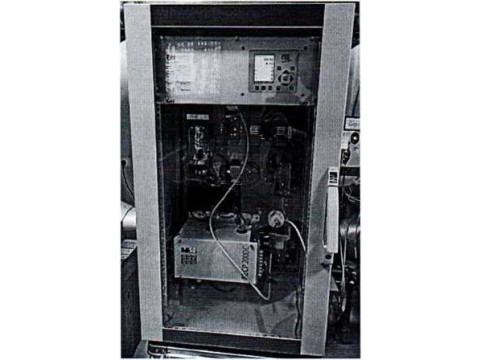

Фотографии общего вида средств измерений представлены в приложении 1.

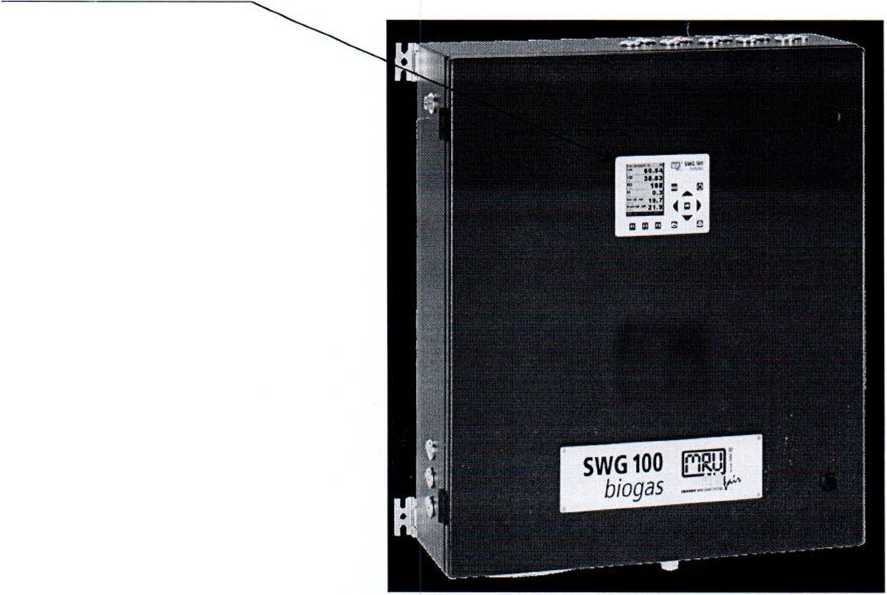

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1-6.
Таблица 1 - Обязательные метрологические требования для газоанализаторов SWG 300 IND, SWG 300 OTD
|
Наименование |
Значение |
|
Электрохимические сенсоры | |
|
Диапазон измерений объемной доли кислорода (О?), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (Ог), % |
±0,2 |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±20 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±20 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида азота (NO2). ppm |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NO2), ppm |
±20 или ±О,О5 ИВ|)2) |
|
Твердоэлектролитный сенсор | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
] [рсдслы допускаемой абсолютной погрешности при измерении объемной доли кислорода (Ог), % |
±0,2 |
|
Парамагнитный сенсор | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (Ог), % |
±0.2 |
|
Инфракрасные сенсоры | |
|
Диапазон измерений объемной доли диоксида углерода (СОг), % |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида углерода (СОг), % |
±0,1 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±2 или ±0,05 ИВ’)2) |
|
Диапазон измерений объемной доли диоксида азота (NO2), ppm |
от 0 до 1000 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NO2), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида серы (SO2), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида серы (SO2), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли метана (СНд), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли метана (СПд), ppm |
±10 или ±0,05 ИВ|)2) |
|
Примечание ”ИВ - значение измеряемой величины 2,Выбирается наибольшее из значений | |
Таблица 2 - Обязательные метрологические требования для газоанализаторов SWG 200'1
|
Наименование |
Значение |
|
Электрохимические сенсоры | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О?), % |
±0,2 |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±20 или ±0,05'ИВ|)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±20 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида азота (NO2), ppm |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NO2), ppm |
±20 или ±0,05-ИВ1)2) |
|
Диапазон измерений объемной доли сероводорода (H2S), ppm |
от 0 до 2000 или от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли сероводорода (II2S), ppm |
±5 или ±0,05 ИВ1)2) |
|
Твердоэлектролитный сенсор | |
|
Диапазон измерений объемной доли кислорода (О2), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О2), % |
±0,2 |
|
Парамагнитный сенсор | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
1 [ределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (СТ), % |
±0,2 |
|
Инфракрасные сенсоры | |
|
Диапазон измерений объемной доли диоксида углерода (СО2), % |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида углерода (СО2), % |
±0,1 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида азота (NO2), ppm |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NO2), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида серы (SO?), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида серы (SO?), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли метана (СНД, ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли метана (СН4), ppm |
±10 или ±0,05 ИВ|)2) |
|
Примечание 1 ’ИВ - значение измеряемой величины 2’Выбирается наибольшее из значений | |
Таблица 3 - Обязательные метрологические требования для газоанализаторов SWG 200 СЕМ
|
Наименование |
Значение |
|
Электрохимические сенсоры | |
|
Диапазон измерений объемной доли кислорода (О?), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (СЕ), % |
±0,2 |
|
Диапазон измерений объемной доли сероводорода (H2S), ррш |
от 0 до 2000 или от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли сероводорода (H2S), ррш |
±5 или ±0,05 ИВ1)2) |
|
Парамагнитный сенсор | |
|
Диапазон измерений объемной доли кислорода (СЕ), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О2), % |
±0,2 |
|
Инфракрасные сенсоры | |
|
Диапазон измерений объемной доли диоксида углерода (ССЕ), % |
от 0 до 40 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли диоксида углерода (СО2), % |
±0,1 или ±0,05 ИВ1 )2) |
|
Диапазон измерений объемной доли оксида углерода (СО), ррш |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ррш |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли диоксида азота (NO2), ppm |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NO2), ppm |
±2 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±2 или ±0,05 ИВ|)2) |
|
Диапазон измерений объемной доли диоксида серы (SO2), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида серы (SO2), ppm |
±2 или ±0,05 ИВ|)2) |
|
Диапазон измерений объемной доли метана (СН4), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли метана (СП4), ppm |
±10 или ±0,05 ИВ|)2) |
|
11римечание 1 ’ИВ - значение измеряемой величины 2’Выбирается наибольшее из значений | |
Таблица 4 - Обязательные метрологические требования для газоанализаторов SWG 100 СЕМ
|
Наименование |
Значение |
|
1 |
2 |
|
Электрохимические сенсоры | |
|
Диапазон измерений объемной доли кислорода (О2), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (Ог), % |
±0,2 |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 10000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±10 ил и ±0,03ИВ1)2) |
|
Диапазон измерений объемной доли оксида азота (NO), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли оксида азота (NO), ppm |
±5 или ±0,03 ИВ1)2) |
Продолжение таблицы 4
|
1 |
2 |
|
Диапазон измерений объемной доли диоксида азота (NO2), ppm |
от 0 до 1 000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида азота (NCb), ppm |
±5 или ±0,03ИВ1)2) |
|
Диапазон измерений объемной доли диоксида серы (SO2), ppm |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида серы (SO?), ppm |
±10 ил и ±0,03ИВ|)2) |
|
Парамагнитный сенсор | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (Ог), % |
±0,2 |
|
Инфракрасные сенсоры | |
|
Диапазон измерений объемной доли диоксида углерода (ССЬ), % |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида углерода (СО2), % |
±0,1 или ±0,05ИВ1)2) |
|
Диапазон измерений объемной доли оксида углерода (СО), ppm |
от 0 до 30000 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли оксида углерода (СО), ppm |
±10 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли метана (СНД, ppm |
от 0 до 30000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли метана (СН4), ppm |
±30 или ±0,05ИВ|>2) |
|
Примечание 1 'ИВ - значение измеряемой величины “ 'Выбирается наибольшее из значений | |
Таблица 5 - Обязательные метрологические требования для газоанализаторов SWG 100 biogas, SWG 100 BiOcompact
|
Наименование |
Значение |
|
1 |
2 |
|
Электрохимические сенсоры | |
|
Диапазон измерений объемной доли кислорода (Ог), % |
от 0 до 25 |
|
11ределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О2), % |
±0,2 |
|
Диапазон измерений объемной доли сероводорода (H2S), ppm |
от 0 до 10000 или от 0 до 50000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли сероводорода (I I2S), ppm |
±50 или ±0,05 ИВ1)2) |
|
Диапазон измерений объемной доли сероводорода (IBS), ppm |
от 0 до 2000 или от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли сероводорода (H2S), ppm |
±10 ил и ±0,1ИВ1)2) |
|
Диапазон измерений объемной доли сероводорода (H2S), ppm |
от 0 до 200 или от 0 до 1000 |
|
11редслы допускаемой абсолютной погрешности при измерении объемной доли сероводорода (I I2S), ppm |
±5 или ±0,1ИВ1)2) |
|
Диапазон измерений объемной доли водорода (Н2), ppm |
от 0 до 1000 или от 0 до 2000 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли водорода (Н2), ppm |
±10 или ±0,05 ИВ1)2) |
1 [родолжение таблицы 5
|
1 |
2 |
|
Парамагнитный сенсор | |
|
Диапазон измерений объемной доли кислорода (СЕ), % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О2), % |
±0.2 |
|
Инфракрасные сенсоры | |
|
Диапазон измерений объемной доли диоксида углерода (СО2), % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли диоксида углерода (СО?), % |
±0,3 или ±0,03ИВ1)2) |
|
Диапазон измерений объемной доли метана (СН4), % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли метана (СНД, % |
±0,3 или ±0,03 ИВ|)2) |
|
Примечание "ИВ - значение измеряемой величины 2'Выбирается наибольшее из значений | |
Таблица 6 - Обязательные метрологические требования для газоанализаторов QMS 420, ТОМ 420R
|
Наименование |
Значение |
|
Твердоэлектролитный сенсор | |
|
Диапазон измерений объемной доли кислорода (СЬ), % |
от 0 до 25 |
|
11рсделы допускаемой абсолютной погрешности при измерении объемной доли кислорода (О2), % |
±0,2 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 7, 8.
Таблица 7 - Основные технические характеристики и метрологические характеристики для газоанализаторов SWG 100 СЕМ, SWG 100 biogas, SWG 100 BiOcompact. SWG 200'1, SWG 200 CEM, SWG 300 IND, SWG 300 OTD
|
Наименование |
Значение |
|
Время установления показаний при измерении концентраций, с, не более |
120 |
|
Предел допускаемой вариации показаний |
0,5ПИ" |
|
Диапазон напряжения питающей сети переменного тока, В |
от 100 до 240 |
|
Номинальная частота питающей сети переменного тока, Тц |
50 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха. %, не более |
от 5 до 45 95 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 |
IP54 |
|
Примечание "ПИ - предел допускаемой погрешности измерений | |
Таблица 8 - Основные технические характеристики и метрологические характеристики для газоанализаторов OMS 420, ТОМ 420R
|
Наименование |
Значение |
|
Время установления показаний при измерении концентраций, с. не более |
120 |
|
Предел допускаемой вариации показаний |
0,5-ПИ0 |
|
Диапазон напряжения питающей сети переменного тока. В |
от 100 до 240 |
|
Номинальная частота питающей сети переменного тока, Гц |
50 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, %, не более |
от 5 до 55 95 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 |
IP65 |
|
Примечание 'Д1И - предел допускаемой погрешности измерений | |
Комплектность
Таблица 9
|
Наименование |
Количество |
|
Г азоанализатор |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится па титульный лист руководства пользователя.
Поверка осуществляется по МРБ МП.3357-2022 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы стационарные SWG, OMS, ТОМ. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация «MRU GmbH», Германия;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
методику поверки:
МРБ Ml 1.3357-2022 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы стационарные SWG, OMS, ТОМ. Методика поверки».
Перечень средств поверки: представлен в таблице 10.
Таблица 10
_________________________Наименование и тип средств поверки_________________________ Термогигрометр UniTess ТНВ1_____________________________________________________
Ротаметр РМ-А-0,25 ГУЗ
Вентиль точной регулировки ВТР-1_________________________________________________
Азот газообразный высокой чистоты________________________________________________
Стандартные образцы состава газовых смесей в баллонах под давлением 0. 1, 2 разрядов Генератор газовых смесей ГГС-Р рабочий эталон 1-го разряда___________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие опреде-ление метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 11.
Таблица 11
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
- |
1.X.Y* |
|
X, Y - составная часть версии ПО (метрологически незначимая изменяемая часть): X, Y могут принимать значения от 0 до 99 | |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: газоанализаторы стационарные SWG, OMS, ТОМ соответствуют требованиям документации производителя, ТР ТС 020/2011, ТР ТС 004/2011.
11роизводитель средств измерений
«MRU GmbH», Германия
Germany, Fuchshalde 8+12
74172 Neckarsulm-Obereisesheim
Tel.:+49 (0) 7132 - 99 62 0
Fax:+49 (0) 7132 - 99 62 20
info@mru.de
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 4 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
|
Директор БелГИМ f |
А.В. Казачок |
Приложение 1 (обязательное) Фотографии общего вида средств измерений
Рисунок 1.1 - Фотография общего вида газоанализатора SWG 100 biogas (изображение носит иллюстративный характер)
Рисунок 1.2 - Фотография общего вида газоанализатора SWG 100 BiOcompact (изображение носит иллюстративный характер)
Рисунок 1.3 - Фотография общего вида газоанализатора SWG 100 СЕМ (изображение носит иллюстративный характер)
Рисунок 1.4 - Фотография общего вида газоанализатора SWG 200'1 (изображение носит иллюстративный характер)
Рисунок 1.5 - Фотография общего вида газоанализатора SWG 200 СЕМ (изображение носит иллюс тративный характер)
Рисунок 1.6 - Фотография общего вида газоанализатора SWG 300 IND (изображение носит иллюстративный характер)
Рисунок 1.7 - Фотография общего вида газоанализатора SWG 300 OTD (изображение носит иллюстративный характер)
Рисунок 1.8 - Фотография общего вида газоанализатора OMS 420 (изображение носит иллюстративный характер)
Рисунок 1.9 - Фотография общего вида газоанализатора TOM 420R (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
Место для нанесения
Рисунок 2.2 - Схема (рисунок) с указанием места для нанесения знака поверки
Другие Газоанализаторы
