Электроды потенциометрические стеклянные ЭПс, модификации ЭПс, ЭПс-Л, ЭПс-КЛ, ЭПс-КП

Назначение

Электроды потенциометрические стеклянные ЭПс, в том числе комбинированные, (далее электроды) являются преобразовательными элементами, предназначенными для преобразования активности ионов водорода (значение pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту' или ее соли и вещества, образующие осадки или пленки на поверхности электродов, за исключением электродов, изготовленных из фторусгойчиного стекла) в значение электродвижущей силы. Электроды, изготовленные из фторустойчивого стекла могут использоваться в растворах, содержащих фтористоводородную кистои п..и ее соли.

Описание

При погружении электрода в контролируемый раствор между поверхностью чувствительной мембраны, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов. пропорциональная величине pH раствора. Разность потенциалов между измерительным и вспомогательным электродами (потенциал последнего нс зависит от величины pH) подается на выход измерительного преобразователя.

Корпус электрода представляет собой стеклянную или пластмассовую трубку, оканчивающийся чувствительной мембраной из специального электродного стекла. Форма чувствительной мембраны определяется функциональным назначением электрода и может быть различной: шарик, полусфера, конус и т.п. В полость корпуса залит раствор, в который погружен контактный полуэлемент. Электрод соединяется с прибором при помощи кабеля, оканчивающегося кабельными наконечниками или разъемом.

Электроды подразделяются на четыре модификации: ЭПс - промышленные, ЭПс-Л-лабораторные. ЭПс-КП - комбинированные промышленные. ЭПс-КЛ - комбинированные лабораторные и выпускаются различных исполнений, отличающихся назначением, конструкцией. координатами изопотенциальной точки, формой чувствительной мембраны, маркой электродного стекла (низкоомнос. высокоомное и фторустойчивое), материалом корпуса (стеклянный и пластмассовый), массой и габаритными размерами.

Электроды модификаций ЭПс и ЭПс-Л рассчитаны на применение в паре с любым вспомогательным электродом (электродом сравнения). Электроды модификаций ЭПс-КП и ЭПс-КЛ объединяют в одном корпусе стеклянный и вспомогательный электроды и используются вместо электродных пар. состоящих из измерительного и вспомогательного электродов.

в) электроды ЭПс-6, ЭПс-7

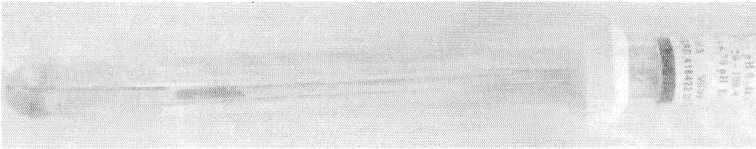

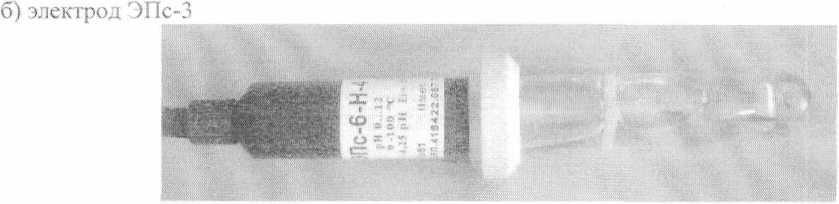

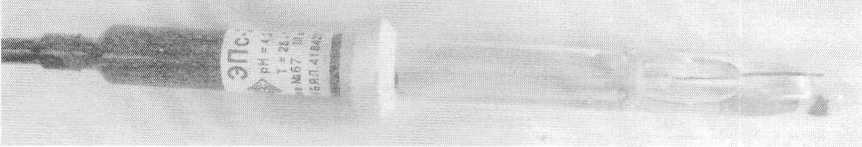

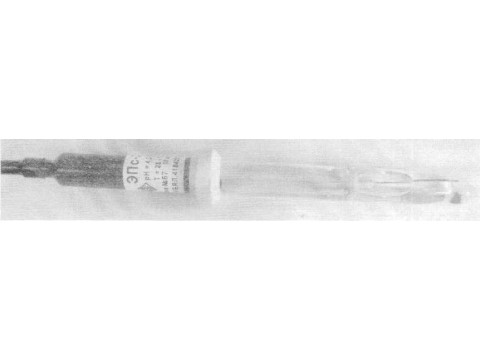

Рис. 1 Электроды модификации ЭПс

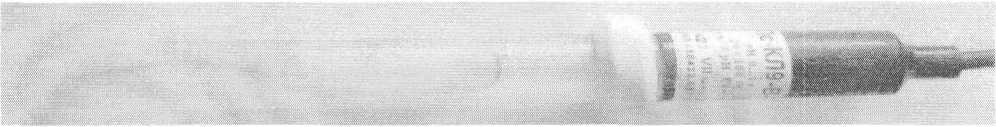

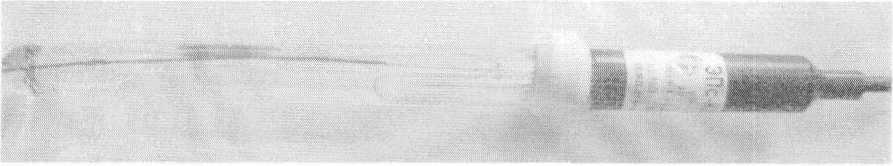

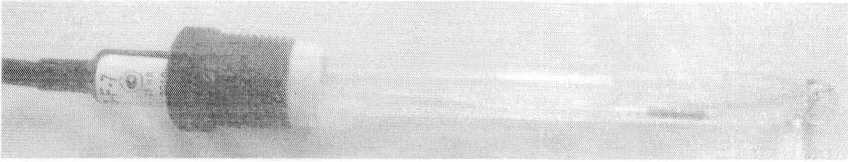

Рис. 2 Электроды модификации ЭПс-Л

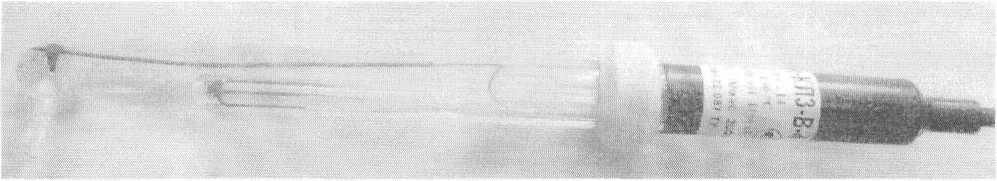

а) . с ' ЭТк-КГИ и Э

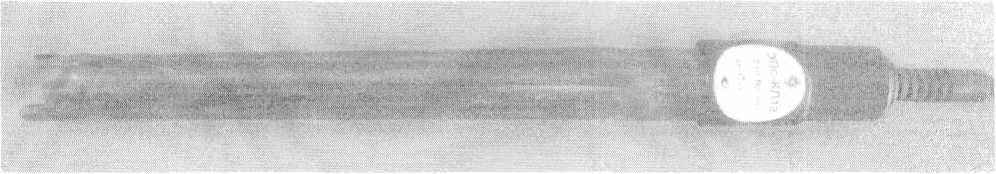

б) электроды ЭП с-КПЗ

эл жННИНННЬ^ ;

• ■--'. -

~ ......

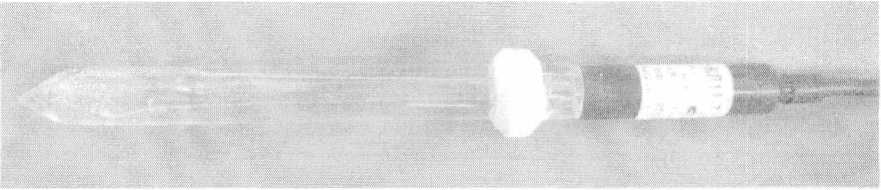

а) электрод ЭПс-КЛ1

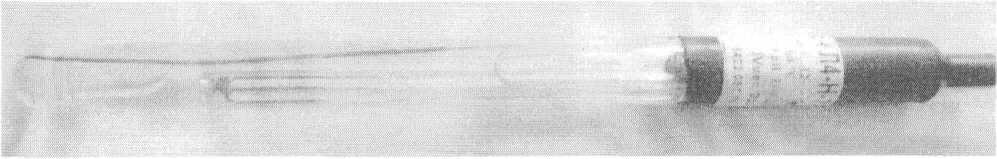

б) электрод ЭПс-КЛЗ

в) электрод ЭПс-КЛ4

т) электрод ЭПс-КЛ9

д) электрод ЭПс-КЛ11

е) электрод ЭГ1с-КЛ18

Метрологические и юхничеекие xupiiKiepucfики

Линейный лианаюн измерений pH. i емнера! у ра анализируемой среды и электрическое сопротивление электродов указаны и таблице 1.

Электроды выпускаются с координатами и лчю.енниалыюй точки, приведенными в таблице 2.

Таблица 2

Примечание - Допускается но требованию заказчика изымав индп ь электроды с координатами изонотенциальной точки, отличными от приведенных в laonimc 2.

Крутизна водородной характерно!ики электродов в линейной части кривой (St.) по абсолютной величине не менее. мВ'рН:

53,0 при ОТ’

57.0 при 2О1'С

71.0 при 95°С

Отклонение водородной характеристики от .miieiiihxiii в диапазонах значений pH. указанных в таблице 1, не более ± 0.2 pH (в кислой ере :е 11 > pH) при температуре 20 1гС для всех электродов.

Габари.’ные размеры tocksро.юв couiвегшвуют одному из приведенных значений:

-диамс!р iioippKHoii !ч>с,и. неочдее. мм                      -6.0: 8.0; 10.0: 12,0; 30.0:

-длина без кабеля, не более, мм - 120; 130: 155; 160: 165, 170; 185,200, 230; 245.

Масса >. 1скi р» дчь с кабелем длиной 220 от не бо iw.                            250 г.

Д шна выводною кабеля ci I о ,ю З.й) см. i тина кдбе ы . цч ц жипрн uiuse).

В зависимее!!! oi модификации на клее н, усганав ы <.П' <>■ pa; ihmi ые чч'ы присоеди-шнельных ратьёмов

Вероятность безотказной работы за 1000 часов нс менее 0.95.

I аб ища 1

Примечание - Допускается по фебовапию заказчика иnoian.шваiь электролы с лииейным диапазоном измерения pH. температурой анализируемой среды и электрическим сонро1ивлснисм Ticiripo :ов. «пличными от значений приведенных в таблице I .

Условия эксплуатации:

- диапазон температур окружающею воздуха                            от 10 до 50 *’С

- относительная влажность воздуха                                   до 95 % при 30 1,С

- диапазон атмосферного давления                                   от 84 до 106.7 кПа.

- содержание фтористоводородной кислоты для электродов изготовленных из фторустой-чивого стекта должно быть не более:

- pH = 2 при t = 20 °C'

1IE < эОО ооъемная доля, млн :

НЕ < 1000 объемная доля, млн

HI < 6000 объемная доля, млн

- pH s; 3 при t 20 °C

- pH == 4 при 1 = 20 °C

- pH > 5 концентрация НЕ не нормируется.

Знак утверждения типа

Знак утверждения типа наносится на этикетку, наклеиваемую на корпус электрода, методом гермотрансферной печати и на титульный лист Паспорта метолом компьютерной графики.

Комплектность

1. Электрод ЭПс (одна из модификаций ЭПс, ЭПс-Л. Э11с-КП, ЭПС-КЛ) - 1 шт.*:

2. ИБЯЛ. 41 8422.087 ПС Паспорт (для электродов модификации ЭПс) или

ИБЯЛ. 418422.087-01 ПС Паспорт (для электродов модификации ЭПс-Л) или

ИБЯЛ. 418422.092 ПС Паспорт (для элеюродов модификации ЭНс-КП) или

ИБЯЛ. 418422.093 ПС I lacnopi (дгя глекфодов модификации Э11с-КЛ 18) или

ИБЯЛ. 418422.094 ПС Hacnopi (для глектродов модификации ЭПс-КЛ)    - 1 экзд

3. Кольцо ИБЯЛ.713121.02 2 (для г icki родов модификаций ЭПс и Э1 Ic-КП)     - 2 шт. на

электрод.

* 13 зависимости от заказа в комплект поставки может входит до 20 шт. электродов.

Примечание - Руководства по эксплуатации ИБЯЛ. 418422.087 РЭ (для электродов модификации ЭПс) или ИБЯЛ. 418422.087-01 РЭ (для электродов модификации ЭПс-Л) или ИБЯЛ. 418422.092 РЭ (для электродов модификации ЭПс-КП) или ИБЯЛ. 418422.094 РЭ (для электродов модификации ЭПс-КЛ) поставляются по требованию заказчика.

Поверка

осуществляется по документу Р 50.2.035......2004 «ГСП. Электроды стеклянные, в том числе ком

бинированные, для определения активности ионов водорода (рИ) в водных растворах. Методика поверки».

Средства поверки:

1. рН-метр...... милливольтметр, пределы допускаемой абсолютной погрешности измерения

э.д.с. 0.1 мВ.

2. Электрод сравнения хлорсеребряный насыщенный эгалонный(образцовый) 2-го разряда но ГОСТ 17792. Погрешность не более ±2.5 мВ.

3. Термостат жидкостный. Диапазон регулирования температурь) от О °C до 100 °C. I !о-грешность ±0.2 ”С

4. Рабочий эталон pH 1-го, 2-го разряда буферный раствор по ГОСТ’ 8.120.

5. Термометр лабораторный ТЛ-4. по ТУ 25-2021.003. Класс 1.

Межповерочный (межкалиброночный) интервал - I год.

Сведения о методах измерений

Методика измерений изложена в руководствах по эксплуатации или паспортах:

- ИЬЯЛ.418422.087 РЭ «Электроды потенциометрические стеклянные ЭПс. Руководство по эксплуатации »;

- ИБЯЛ.418422.087-01 РЭ «Электроды потенциометрические стеклянные ЭПс-Л. Руководство по эксплуатации»:

- ИБЯЛ.418422.092 РЭ «.Электроды потенциометрические стеклянные ЭПс-КП. Руководство по эксплуатации»:

- ИБЯЛ.418422.093 ПС «Электроды потенциометрические стеклянные ЭПс. Паспорт»;

- ИБЯЛ.418422.094 РЭ «Электроды потенциометрические стеклянные ЭГ1е-КЛ. Руководство по эксплуатацию»

Нормативные документы

1. ГОСТ 27987-88. Анализаторы жидкости потенциометрические. ГСП. Общие технические условия. Раздел 2.12 Технические требования к измерительным электродам рХ

2. ГОСТ 8.120-99. ГСП Государственная поверочная схема для средств измерений pH

3. ИБЯЛ.418422.087 ТУ «Электроды потенциометрические стеклянные». Технические условия

4. Р 50.2.035 - 2004 «ГСП. Электроды стеклянные, в том числе комбинированные, для определения активности ионов водорода (pH) в водных растворах. Методика поверки».
