Анализаторы инфракрасные моделей ИНФРАСКАН-105 и ИНФРАСКАН-210
| Номер в ГРСИ РФ: | РБ 03 09 4699 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "ЭКАН", г. Санкт-Петербург |
|
Описание типа РБ 03 09 4699 11 [2011-10-20]
rb-03-09-4699-11_2011-10-20.pdf
|
Скачать |
Анализаторы инфракрасные моделей ИНФРАСКАН-105 и ИНФРАСКАН-210 предназначены для определения массовой доли компонентов в пробах дерновых и масличных культур, комбикормов и других непрозрачных твердых или сыпучих веществ путем измерения коэффициентов диффузного отражения специально подготовленных проб анализируемого объекта в ближней инфракрасной области спектра и последующего расчета определяемых показателей по
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4699 11 |
| Наименование | Анализаторы инфракрасные моделей ИНФРАСКАН-105 и ИНФРАСКАН-210 |
| Год регистрации | 2011 |
| Номер сертификата | 7312 |
| Дата регистрации | 2011-08-01 |
| Срок действия | 2016-03-01 |
| Получатель сертификата | ООО "ЭКАН" НПП, г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭКАН" НПП
Адрес: ул. Политехническая, 22, г. Санкт-Петербург, 194021
Контакты: (812)556-91-13 / info@ekan.spb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП-242-1088-2010, утвержденной в 2010г. |
Поверители
Скачать
|
Описание типа РБ 03 09 4699 11 [2011-10-20]
rb-03-09-4699-11_2011-10-20.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы инфракрасные моделей ИНФРАСКАН-105 и ИНФРАСКАН-210 предназначены для определения массовой доли компонентов в пробах дерновых и масличных культур, комбикормов и других непрозрачных твердых или сыпучих веществ путем измерения коэффициентов диффузного отражения специально подготовленных проб анализируемого объекта в ближней инфракрасной области спектра и последующего расчета определяемых показателей по
Описание
Анализаторы представляют собой стационарные настольные лабораторные приборы; > обеспечивающие измерение, обработку, регистрацию и хранение данных.
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, диффузно отраженного от исследуемой пробы, расчете спектральных коэффициентов отражений й вычисления на их основе массовой доли определяемых компонентов.
Анализаторы состоят из оптико-механического узла, блока Электроники и отделения Для анализируемых проб, установленных в общем корпусе. Оптико-механический блок включает в себя источник излучения, монохроматор с вогнутой дифракционной решеткой и систему зеркал. В качестве источника излучения использована галогенная лампа, а в качестве приемника - фотосопротивление PbS, InGaAs, PbSe.
Анализатор модели ИНФРАСКАН-210 отличается от модели ИНФРАСКАН-105 тем, что может работать с жидкими и пастообразными продуктами. Для этого анализируемый образец помещается в кювету на специальный поворотный стол, расположенный в верхней плоскости прибора. Результаты измерений на ИНФРАСКАНЕ-210 обрабатываются на персональном компьютере, входящим в состав анализатора.
Управление анализатором модели ИНФРАСКАН-105 осуществляется с помощью встроенной клавиатуры и дисплея и/нлн от внешнего компьютера, а модель ИНФРАСКАН-210 управляется только от внешнего компьютера.
Программное обеспечение анализатора ИНФРАСКАН-105 включает в себя:
- программу аот.а90, предназначенную для управления работой анализатора в режиме измерения коэффициентов диффузного отражения, обработки и хранения полученных данных, диагностики работы узлов прибора, набора результатов при разработке методик выполнения измерений или определений и измерения массовой доли определяемых компонентов;
Н программу Infrascan.exe, предназначенную для градуировки анализатора
Программное обеспечение анализатора ИНФРАСКАН-210 вклЮчает в себя:
- программу Scaner, предназначенную для управления работой анализатора в режиме измерения коэффициентов диффузного отражения, обработки й хранения полученных данных, диагностики работы узлов прибора, Набора результатов при разработке мето дик выполнения изме-рений или определений и измерения массовой доли определяемых компонентов;
- программу Workbase, предназначенную для градуировки анализатора
Защита программного обеспечения от преднамеренных изменений обеспечивается средст-вами операционной системы путем установки значения «Только для чтения» (“Read Only”) свойств файлов данных и методов.
Защита программы от непреднамеренных воздействий обеспечивается фикциями резервного к6пи|юйайия.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Аот.а90 |
Аош.а90 |
09.02. 2011 |
5124341 eb73449d2c3a7f6261 Ь45сЗе4 |
MD5 |
|
Infrascan.exe |
Infrascan.exe |
3.00 |
еЗ 8214f64eec7a9ce9b710ea4f9bdcc5 |
MD5 |
|
Scaner |
scaner.exe |
1.0.0.1 |
9baf8c7c6817de48b9el68fd319dd81d |
MD5 |
|
Workbase |
workbase.exe |
1.15 |
e8e1b822eeb5fb775455f7d60647a9e6 |
MD5 |
Поскольку при применении для решения конкретных аналитических задач анализатор градуируется с помощью стандартных образцов содержания определяемых компонентов в образцах, влияние программного обеспечения на метрологические характеристики является незначимым.
Идентификация программного обеспечения осуществляется при каждом включении анализатора путем запуска соответствующего командного файла. Класс защиты ПО относится к категории А. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.
Внешний вид анализатора модели ИНФРАСКАН-105 показан на рисунке 1.

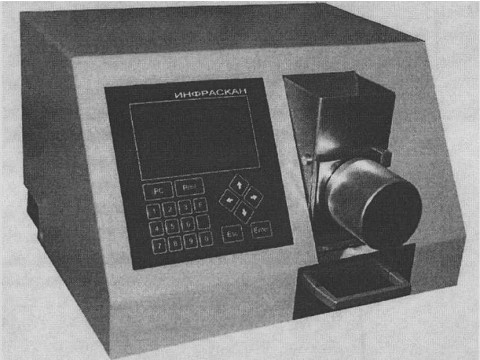

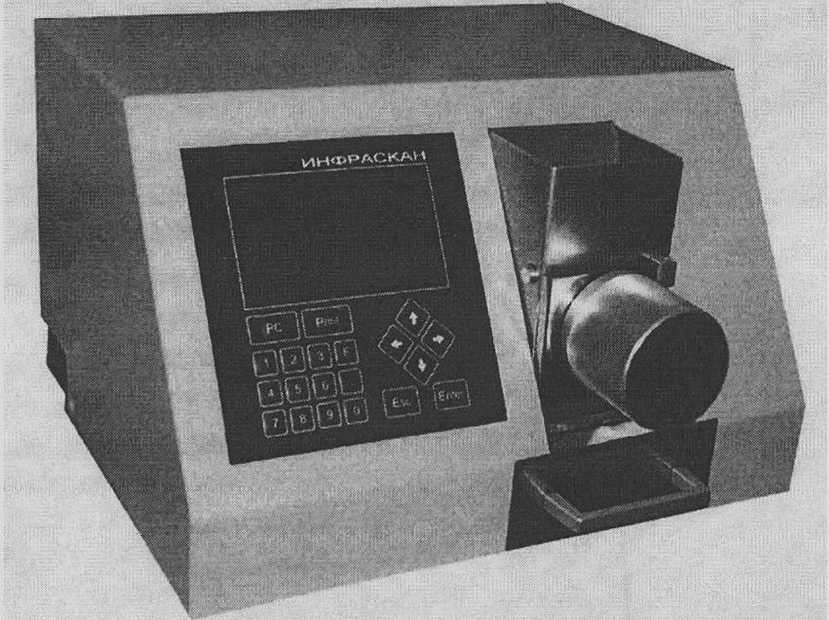

Рис.1 Анализатор модели ИНФРАСКАН-105.
Технические характеристики
|
Спектральный диапазон, нм |
от 1400 до 2400 |
|
Диапазон измерений коэффициентов диффузного отражения, % |
от 0 до 100 |
|
В0^щеяыдог^скаемо1 |
i абсолюта узногоотре |
эй погрешности, 1жения,% |
анализатора при и |
змерении |
±5,0 |
|
1«ДеЛДОПуСКаеМОГО В^^црим1>мсруЦпи К |
СКОслучп оэффициен |
йной составляю! товдиффузного |
щей абсолютной а отражения, % |
нализа- |
0,5 |
|
Й^еделыдопускаемойабсолютной погрешности установки длин волн, нм |
±5j0 | ||||
|
'Предел допускаемого ХЖ-::ДЛИН'ВОЛН, НМ. . ! >.1! л '■•"л • ■......; . .'" |
ЙКЙслучй |
[йной составляю! |
щей погрешности |
установ- |
1,0 |
|
Спектральная ширина вдели (на длине волны 1900 нм), нм |
13,4 | ||||
|
ВВЛШйШШ К#|*:. i г '!''г •iW; • '■'• ! ;! м< ! Н i! ! i; '.ii |
ДхШхВ),в Шйй ■ tftw ■' |
<м,неболее: |
400x350x300 450*300x350 | ||
|
V.:... 15 ' 18 | |||
|
100 | |||
|
Напряжоше питания частотой 50±1 Гц, В |
220 (+15...-20) % | ||
|
5 | |||
|
f ч Л* 4*41>4«ч - диаиаз *4*■»“»v*4kaf4, V* |
^кспйуйтйгр<п^ | ||
|
он твмпературокружающего воздуха, °C W, К<<> >*» г'4 ь «Ь<к ** к i/,»» ч ■; «4*4 4*4 ф •«» ■* ’4»,4*4'» * *♦**'•*« к Ь*И1¥» < ■ *4 ■*»¥ *,«*♦«»***■ 1 tM<>4 Jra. !<>>,■ r« » и ,а «v i r>, * a -aa aa«>4 ,4 a ■•<><! он относительной влажности окружающего воздуха (при 25 |
Ot tO до 35 | ||
|
От 20 до 80 | |||
|
wi.r?'^77ii4a, nijidin-i:' |
От 84 до 106 | ||
Знвкутверждениятипа '
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации мето-
- предохранитель сетевой;
- персональный компьютер (только для модели ИНФРАСКАН-210)
- руководство по эксплуатации;
^■йардо^-. .
докуме1ет^ <<А^ализа-г<>рь1 инфракрасньге модели ИНФРАСКАН-105 и ИН-Шййййй? 14шодавкайоверки О-2424б8$Ж1Шг^
О<жовные средства поверки: комплектмер диффузного отражения ХС-1010 (пределы до-погрешности^^
(!федаыдожустмой абсолкугной погрешности ±2%).
Вмжяия о методиках (методах) измерений
1. ГОСТ Р 50817 - 95. Корма, комбикорма, комбикормовое сырье. Метод определения содержания сырого протеина, сырой клетчатки, сырого жира и влаги с применением спектроскопии в ближней инфракрасной области.
2. ГОСТ Р 50852 - 96. Комбикорма, комбикормовое сырье. Метод определения содержания сырой золы, кальция и фосфора с применением спектроскопии в ближней инфракрасной области.
3. ГОСТ 30131 - 96. Жмыхи и шроты. Определение влаги, жира и протеина методом спектроскопии в ближней инфракрасной области.
4. ГОСТ Р 51038 - 97. Корма растительные и комбикорма, комбикормовое сырье. Метод определения содержания обменной энергии с применением спектроскопии в ближней инфракрасной области.
5. ГОСТ Р 52421 - 2005. Рыба, морепродукты и продукция из них. Метод определения массовой доли белка, жира, воды, фосфора, кальция и золы спектроскопией в ближней инфракрасной области.
6. ГОСТ Р 53600 - 2009. Семена масличные, жмыхи и шроты. Определение влаги, жира,
5 протеина и клетчатки методом спектроскопии в ближней инфракрасной области.
7. ГОСТ Р 53595-2009. Майонезы и соусы майонезные. Правила приемки и методы испьпа-НИИ.
Нермативные и технические документы, устанавливающие требования к анализаторам инфракрасным моделей ИНФРАСКАН-105 и ИНФРАСКАН-210
Технические условия ТУ 4434-001 -67508564-2010
Рекомендации к применению
-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Россий-сжой Федерации обязательным требованиям
ООО «ЭКАН» НЛП, г.Санкт-Петербург, Россия.
Адрес юридический; 197183, г.Санкт-Петербург, ул. Заусадебная, дом 15, литер А.
Адрес почтовый: 194021, г.Санкт-Петербург, ул.Политехническая, дом 22.
Телефакс: (812) 556-91-13, эл.почта: mfo@ekan.spb.ru.
Испытательный центр
ГЦИ СИ ФГУ П «ВНИИМим. Д.И.Менделеева», регистрационный номер № 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-К эж.почта: info@vniim.ru.
Зжаеститель
^ужхиодкгмя Федерального
агентства по техническому м*,' \
регулированию я метрологии В.Н.Крутиков
