ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200
| Номер в ГРСИ РФ: | РБ 03 09 4393 10 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Perten Instruments AB", Швеция |
ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200 (далее - анализаторы) предназначены для определения содержания белка и влажности в зерне, зернопродуктах, комбикормах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4393 10 |
| Наименование | ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200 |
| Год регистрации | 2010 |
| Номер сертификата | 6477 |
| Дата регистрации | 2010-07-01 |
| Срок действия | 2015-07-01 |
| Получатель сертификата | фирма "Perten Instruments AB", Швеция (SE) |
Производитель / Заявитель
фирма "Perten Instruments AB"
Адрес: SE-141 05 Kungens Kurva
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2064-2010 |
Поверители
Скачать
|
Описание типа РБ 03 09 4393 10 [2010-10-18]
rb-03-09-4393-10_2010-10-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4393 10 [2010-01-01]
rb-03-09-4393-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200 (далее - анализаторы) предназначены для определения содержания белка и влажности в зерне, зернопродуктах, комбикормах.
Область применения - сельское хозяйство, агропромышленный комплекс, пищевая и перерабатывающая промышленности.
Описание
Принцип действия анализаторов основан на измерении интенсивности поглощения исследуемым образцом инфракрасного излучения (ИК). Значение влажности и массовой доли белка определяется по кривой поглощения, полученной экспериментальным путем, для каждого вида продукта. Анализаторы построены на основе инфракрасного спектрометра. В состав анализаторов входят: источник инфракрасного излучения (галогеновая лампа), работающий в спектральном диапазоне от 950 до 1650 нм, дифракционная решетка, фотоприемник, блок электроники и дисплей.
Конструктивно анализаторы представляют собой лабораторные приборы с автоматизированным процессом измерения и обработки результатов.
В анализаторах предусмотрена функция проверки полной базовой линии по керамическому образцу сравнения перед началом работы и функция быстрой проверки базовой линии при анализе каждого образца.
В комплект анализатора входит специализированное программное обеспечение Sympiic-ity. Анализаторы измеряют:
- влажность следующих видов продуктов: ячмень, кукуруза, овес, горох, овес, тритикале, пшеница, рапс, подсолнечник;
- массовую долю белка следующих видов продуктов: ячмень, кукуруза, овес, горох, овес, тритикале, пшеница.
Функция измерения конкретного продукта включается в программное обеспечение по заказу потребителя.
Перед проведением измерения необходимо выбрать вид измеряемого продукта.
Возможно подключение съемного накопителя USB к любому из портов USB и перенос данных на внешний компьютер.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.
Внешний вид анализаторов приведен на рисунке 1.

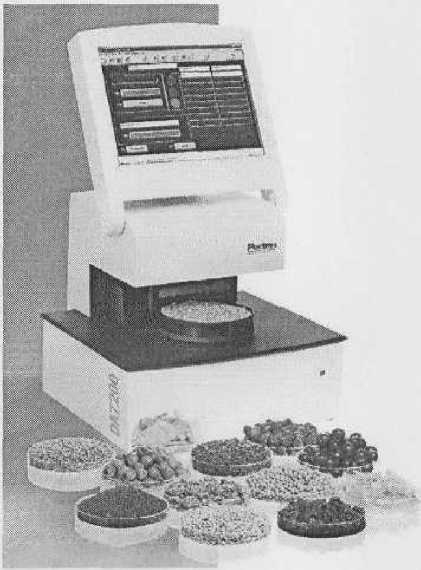

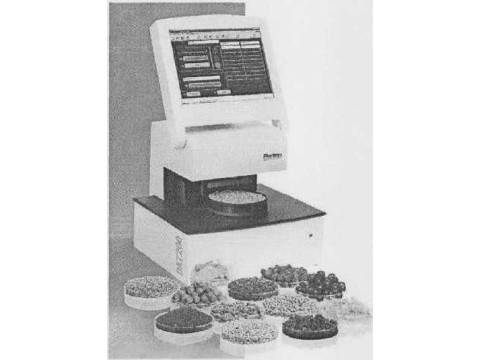

Рисунок 1 ИК-анализатор содержания белка и влажности в Зернопродуктах Diode Array 7200
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Спектральный диапазон, нм |
от 900 до 1700 |
|
Рабочий спектральный диапазон, нм |
от 950 до 1650 |
|
Точность установки длины волны, нм. не более |
0,3 |
|
Уровень шума при времени измерения 3 с, не более |
0,00006AU |
|
Время прогрева прибора, мин, не более |
30 |
|
Объем измеряемой пробы, см\ не менее стандартная чашка маленький модуль |
140 44 |
|
Диапазоны измерения влажности. % ячмень кукуруза овес горох овес тритикале пшеница рапс подсолнечник |
от 6,8 до 23,0 от 7,4 до 37,6 от 7,7 до 25,8 от 10,5 до 16,5 от 12,6 до 17,2 от 9,6 до 12.9 от 7,3 до 22,1 от 3.6 до 12,8 от 4.4 до 10,5 |
|
Диапазоны измерения массовой доли белка, % ячмень кукуруза овес горох овес тритикале пшеница |
от 6.8 до 15.8 от 4.9 до 15,3 от 9,4 до 16,1 от 18,8 до 22,4 от 6.0 до 11.8 от 8,6 до 12,8. \ __________" 8.2 ,ю 22,8 V, |
Лист 2 Листов 5 \Д.м ди ■■гъъг/ /1
Продолжение таблицы 1
|
1 |
2 |
|
Пределы абсолютной погрешности измерения влажности, % |
±0,5 |
|
Пределы абсолютной погрешности измерения массовой доли белка, % |
±1,0 |
|
Потребляемая мощность, Вт, не более |
700 |
|
Электропитание от сети переменного тока: напряжение, В частота |
110-120 220-240 50/60 |
|
Габаритные размеры, мм, не более |
556x375x370 |
|
Масса, кг, не более |
21 |
|
Диапазон температур при эксплуатации, °C |
от 15 до 25 |
|
Диапазон относительной влажности при эксплуатации (без конденсации), % |
от 35 до 80 |
|
Диапазон температур при транспортировании, °C |
от минус 20 до плюс 55 |
|
Диапазон относительной влажности при транспортировании, % |
от 10 до 90 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации анализатора типографским способом.
Комплектность
В комплект поставки входят:
Анализатор
Руководство по эксплуатации
Методика поверки МРБ МП.2064-2010
Вращающийся поддон для чашек с образцами - 2 шт.
Маленький модуль 075 мм - 2 шт.
Стандартная чашка 0140 мм - 2 шт.
Оптическое перо
Держатель для оптического пера
Съемный накопитель USB. 128 Мбайт
Шнур электропитания
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Perten Instruments АВ", Швеция.
МРБ МП.2064-2010 "ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200. Методика поверки".
Заключение
ИК-анализаторы содержания белка и влажности в зернопродуктах Diode Array 7200 соответствуют требованиям документации фирмы "Perten Instruments АВ", Швеция.
Межповерочный интервал - 12 месяцев (для анализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
