Анализаторы пыли серии DCEM2xxx
| Номер в ГРСИ РФ: | РБ 03 09 4299 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «CODEL International Ltd.», Англия |
Анализаторы пыли серии DCEM2xxx предназначены для непрерывного автоматического определения концентрации пыли в различных газовых средах, в том числе в дымовых и отходящих газах, посредством измерения оптических параметров газовой среды с последующим преобразованием по корреляционной зависимости измеренной величины в концентрацию пыли, выраженную в «мг/м3».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4299 15 |
| Наименование | Анализаторы пыли серии DCEM2xxx |
| Год регистрации | 2015 |
| Номер сертификата | 13868 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2021-10-29 |
| Получатель сертификата | фирма "CODEL International Ltd", оединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "Codel International Ltd"
Адрес: Station Building, Station Road, Bakewell, Derbyshire, DE 451GE
Контакты: +44 (0) 1629 814 351 / +44 (0) 8700 566 307
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2226-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4299 15 [2010-11-05]
rb-03-09-4299-15_2010-11-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4299 15 [2016-09-21]
rb-03-09-4299-15_2016-09-21.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы пыли серии DCEM2xxx предназначены для непрерывного автоматического определения концентрации пыли в различных газовых средах, в том числе в дымовых и отходящих газах, посредством измерения оптических параметров газовой среды с последующим преобразованием по корреляционной зависимости измеренной величины в концентрацию пыли, выраженную в «мг/м3».
Область применения - предприятия химической, нефтеперерабатывающей, фармацевтической, лесной промышленности, металлургии, строительной индустрии, топливно-энергетического комплекса и другие.
Описание
Принцип действия анализаторов пыли основан на оптическом методе измерений (пропускание света). В зависимости от размеров и свойств частиц применяются источники света с различной длиной волны. Значение оптических величин по известным зависимостям пересчитываются в значение концентрации пыли в измеряемой газовоздушной среде. Соответствие показаний анализаторов пыли в единицах измерения концентрации пыли "мг/м3" определяется проведением градуировки гравиметрическим методом, проводимой непосредственно на объекте применения анализаторов пыли.
Анализаторы пыли серии DCEM2xxx выпускают в двух модификациях DCEM2000 и DCEM2100.
Анализаторы DCEM2000 предназначены для использования в системе CODELSmartCEM, обеспечивающей комплексный мониторинг выброса дымовых газов.
Анализаторы DCEM2100 могут использоваться в составе системы CODEL SmartCEM или автономно с анализаторами других производителей и поставляются с отдельными SCU, блоком питания (PSU) и устройством отображени^Дацных (DDU).
Анализаторы состоят из двух приемопередатчиков, устанавливаемыми в горизонтальной или вертикальной плоскости на противоположных сторонах дымовой трубы или газохода на одной оси. Световой поток дважды проходит через анализируемую среду при измерении ослабления светового потока за счет наличия пыли в газоходе.
Предусмотрена компенсация влияния старения лампы и фотоэлементов, устранение конденсата при изменении температуры, а также долговременного дрейфа.
Анализаторы поставляется с программным обеспечением для персонального компьютера (ПК) SmartCOM, которое позволяет присоединенному ПК к SCU отображать в реальном времени все измерения, а также настройку и отображение всех настраиваемых рабочих параметров анализаторов. Данный интерфейс включает режим диагностики, что позволяет запрашивать условия критических функций анализаторов для целей обслуживания и устранения неисправностей
Внешний вид анализаторов приведен на рисунках 1-2.
Место нанесения знака поверки приведено в приложении А настоящего
описания типа.

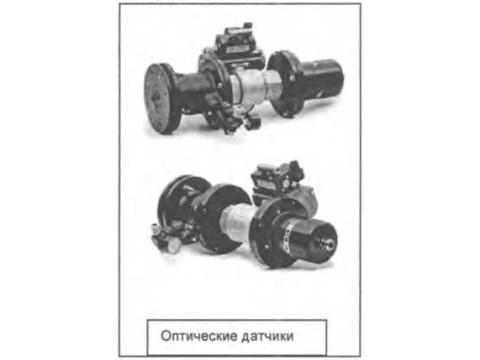

Оптические датчики
устройство отображения данных DDU
Рисунок 1. Внешний вид DCEM2000
Рисунок 2. Внешний вид DCEM2100
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение ха |
рактеристики |
|
DCEM2000 |
DCEM2100 | |
|
Диапазон измерений коэффициента пропускания, % |
От до 100 | |
|
Пределы относительной погрешности при измерения коэффициента пропускания, % |
±2 | |
|
Температура дымового газа, °C, не более |
850 | |
|
Диапазон температур эксплуатации, °C |
От минус 20 до плюс 70 | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP66 | |
|
Номинальное напряжение питания от источника постоянного тока, В |
48 (от устройства обработки сигналов SPU) | |
|
Источник света |
Светодиод, длина волны 637/580 нм (согласно спецификации на конкретный прибор) | |
|
Длина оптического пути, м |
От 0,5 до 15 | |
|
Средний срок службы, лет, не менее |
10 | |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- анализатор пыли;
- руководство по эксплуатации;
- методика поверки МРБ МП. 2226-2012 с извещением об изменении 1.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "CODEL International Ltd" (Соединенное Королевство).
МРБ МП.2226-2012 с извещением об изменении 1 «Анализаторы пыли серии DCEM2xxx. Методика поверки».
Заключение
Анализаторы пыли серии DCEM2xxx соответствуют требованиям документации фирмы "CODEL International Ltd" (Соединенное Королевство).
Анализаторы пыли серии DCEM2xxx соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии TCBY/112 11.01.01ТР004 003 14573 от 20.11.2015).
Межповерочный' интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
