Установки поверочные пикнометрические ПУ-ИС
| Номер в ГРСИ РФ: | РБ 03 08 8185 21 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Пикнометры |
| Производитель / заявитель: | ООО «Инвестстрой», г. Москва |
|
Описание типа РБ 03 08 8185 21 [2021-09-21]
rb-03-08-8185-21_2021-09-21.pdf
|
Скачать |
Описание: принцип измерения плотности установками поверочными пикнометрическими ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Вместимость пикнометра определяют при калибровке. Массу пустого и заполненного пикнометра определяют с использованием лабораторных весов. Установка конструктивно смонтирована в пластиковом боксе. В дополнительных, транспортных боксах расположено вспомогательное оборудование, входящее в состав пикнометрической установки. В таблице 1 приведен полный состав оборудования, входящий в состав пикнометрической установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 8185 21 |
| Наименование | Установки поверочные пикнометрические ПУ-ИС |
| Год регистрации | 2021 |
| Номер сертификата | 14386 |
| Дата регистрации | 2021-09-15 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ООО «Инвестстрой», г. Москва, Российская Федерация |
Производитель / Заявитель
ООО «Инвестстрой», г. Москва, Российская Федерация
Адрес: 129110, г. Москва, ул. Щепкина, д.49, каб.7, пом. II, эт 4
Контакты: тел./факс (495) 681-80-30, infoinvest@aoks-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием установки для передачи единицы плотности в потоке (установки предназначены для измерений плотности жидкости, калибровки и поверки ПП плотности жидкостей по месту их эксплуатации (отбор заданного объема жидкости осуществляется из трубопровода)) (Комиссия №17-21). |
| Методика поверки | МП 51946-12 «ГСИ. Установки поверочные пикнометрические ПУ-ИС. Методика поверки» с изменением № 1, утвержденным в 2020 г. |
| Признание поверки | Первичная поверки при выпуске из производства, проводимой ВНИИР (аттестат аккредитации - №RA.RU.311285, шифр поверительного клейма- З) (Комиссия №17-21). |
Поверители
Скачать
|
Описание типа РБ 03 08 8185 21 [2021-09-21]
rb-03-08-8185-21_2021-09-21.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип измерения плотности установками поверочными пикнометрическими ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Вместимость пикнометра определяют при калибровке. Массу пустого и заполненного пикнометра определяют с использованием лабораторных весов. Установка конструктивно смонтирована в пластиковом боксе. В дополнительных, транспортных боксах расположено вспомогательное оборудование, входящее в состав пикнометрической установки. В таблице 1 приведен полный состав оборудования, входящий в состав пикнометрической установки.
Общий вид установки представлен на рисунке 1.
Таблица 1 - Состав оборудования, входящего в состав пикнометрической установки.
|
1 |
Технологический бокс в составе: |
Кол-во щт. |
|
- система трубопроводов и кранов | ||
|
- индикатор расхода (ротаметр) |
1 | |
|
- измеритель давления цифровой, взрывозащищенный |
2 | |
|
- термометр цифровой, взрывозащищенный |
2 | |
|
- щупы термометрические из платины и меди |
2 | |
|
- рабочие пикнометры ТУ 4521-438130-001-201 1 |
2 | |
|
2 |
Бокс для сменных пикнометров |
1 |
|
- сменные пикнометры ТУ 4521-438130-001-201 1 |
2 |
|
3 |
Технологический бокс в составе: |
Кол-во шт. |
|
бокс для весов |
1 | |
|
- весы высокого или специального класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг. с пределами допускаемой абсолютной погрешности ±0,03 г |
1 | |
|
- кабель сетевой |
1 | |
|
- держатель чашки весов |
4 | |
|
- перчатки специальные для гирь |
1 | |
|
- инструкция по эксплуатации весов на русском языке |
1 | |
|
4 |
Бокс с калибровочными гирями и инструментами |
1 |
|
- комплект из 4 штук гирь калибровочных, класса Е? по ГОСТ O1ML R 111-1-2009 |
1 | |
|
- ключ для кранов пикнометров |
2 | |
|
- ключ для технологических разъёмов установки |
2 | |
|
5 |
Бокс с запасными частями и принадлежностями |
1 |
|
- рукав гибкий 2 м с быстроразъемным соединением |
2 | |
|
- рукав гибкий 0,4 м с быстроразъемным соединением |
2 |

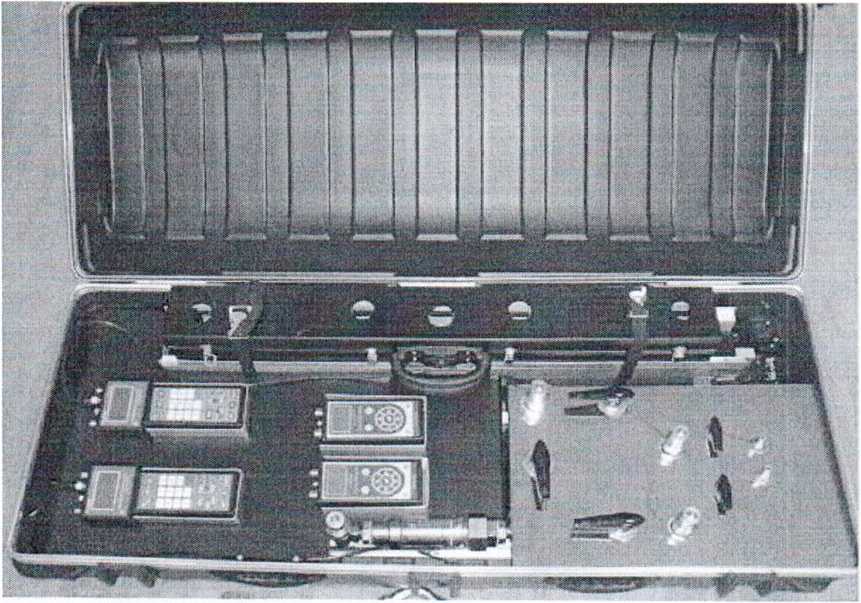

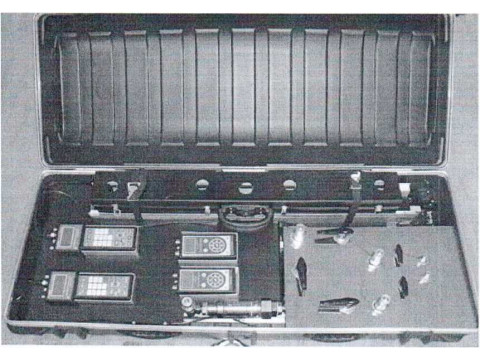

Рисунок 1 - Общий вид средства измерений
Обязательные метрологические требования: Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/.м'1 |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м ’ |
±0.1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °C |
±0,2 |
|
Пределы допускаемой приведённой погрешности пикнометрической установки при измерении избыточного давления. % от ВПИ, равны |
±0,25 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 3
|
Наименование характеристики |
Значение |
|
Номинальная вместимость пикнометра, см3 |
500 ±50 |
|
Измеряемая среда |
Нефть и нефтепродукты |
|
Диапазон измерений температуры жидкости, °C |
от 0 до +70 |
|
Диапазон измерений давления жидкости, МПа |
от 0 до 6,5 |
|
Габаритные размеры пикнометрических установок, мм, не более длинахширинахвысота) |
1700x850x1000 |
|
Масса, кг, не более |
100 |
|
Средний срок службы, лет, не менее |
10 |
|
Параметры питания весов установки: Напряжение. В Частота, Гц Потребляемая мощность. В-А |
220.;; 50 ± 1 от 12 до 30 |
|
Условия эксплуатации: Температура окружающего воздуха при отборе пробы жидкости, °C Диапазон относительной влажности, % Диапазон атмосферного давления. кПа |
от -15 до +50 от 30 до 95 от 84 до 106.7 |
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная пикнометрическая ПУ-ИС в составе: | ||
|
технологический бокс |
1 шт. | |
|
бокс со сменными пикнометрами |
1 шт. | |
|
бокс с весами |
1 шт. | |
|
бокс с калибровочными гирями и инструментами |
1 шт. | |
|
бокс с запасными частями и принадлежностями |
1 шт. | |
|
комплект эксплуатационной документации: | ||
|
паспорт |
/ • 7 |
1 шт. |
|
руководство по эксплуатации |
ИВСТ.421562.001 РЭ |
д) )1 1 шт. |
|
методика поверки |
МП 51946-12 с и з м е н е н ием^№ф+ |
X 1шт. |
Место нанесения знака утверждения типа средств измерений на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по документу МП 51946-12 «ГСП. Установки поверочные пикнометрические ПУ-ИС. Методика поверки» с изменением № 1, утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2020.
Сведения о методах измерений
«Инструкция. Государственная система обеспечения единства измерений. Методика измерений установкой поверочной пикнометрической ПУ-ИС», утвержденная ФГУП «ВНИИР» 10 мая 2011 г., регистрационный номер ФР. 1.29.201 1.1 1359 в Федеральном реестре методик измерений.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
государственная поверочная схема для средств измерений плотности (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603);
ТУ 4521-438130-001-2011 «Установки поверочные пикнометрические ПУ-ИС»; методику поверки:
МП 51946-12 «ГСИ. Установки поверочные пикнометрические ПУ-ИС. Методика поверки».
Перечень средств поверки:
вторичный эталон единицы плотности - установка для передачи единицы плотности в потоке с суммарной погрешностью не более 0,03 кг/м3, в соответствии Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603;
весы электронные специального 1-го класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг, регистрационный номер в Федеральном информационном фонде 22403-03;
комплект гирь класс точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный номер в Федеральном информационном фонде 52196-12, 58020-14;
эталонный платиновый термометр сопротивления - рабочий эталон единицы температуры 1 разряда в соответствии с ГОСТ 8.558-2009.
Примечания:
средства поверки для средств измерений, входящих в состав установки, указаны в документах на их поверку;
допускается применять аналогичные по назначению средства поверки, если их метрологические характеристики обеспечивают определение метрологических характеристик поверяемых СИ с требуемой точностью;
знак поверки наносится на свидетельство о поверке.
Программное обеспечение отсутствует.
