Измерительная система узла учета газа ГРС «Рогачев» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 716/1-1

Назначение

Измерительная система узла учета газа ГРС «Рогачев» филиала «Осиповичское УМЕ ОАО «Газпром трансгаз Беларусь» № 716/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного таза в стандартных условиях по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными на нем стандартными сужающими устройствами (диафрагмами), термонреобразова гелем сопротивления ТСМ 012, или ТСМ 296, или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях но ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условнопостоянных параметров: плотности газа в стандартных условиях но ГОС'Г 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан па создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений гем больше, чем больше объемный расход среды, и. следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее. а также регистрацию с указанием даты и времени следующих параме тров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63, но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, м7ч;

давление, кПа;

разность давлений, кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м ’.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тепзорезисгивпый модуль. Иод воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измсрясмо-му давлению. Откорректированный микропроцессором, цифровой код передастся на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Сунсрфлоу-ИЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью гермопреобразователя сопротивления ГСМ 012, или ТСМ 296. или ГСП 012. Принцип работы термопреобразователя сопротивления основан па явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Тсрмонреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОС Т 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4        ______ _______

Наименование и тип средств поверки

Термогигрометр UNITESS ТИВ 1____ _________

Нутрометр микрометрический НМ_______

Микроскоп универсальный УИМ-23________ ____

Микроскоп универсальный УИМ-21                ___

Микрометр гладкий_____________

Радиусомср оптоэлектронный LVS-24__________ ___ _____________________

Образцы шероховатости № 4_______

Щупы, класс точности 2______ _____

Линейки поверочные типа ЛД по ГОСТ 8026-92    __

Рулетка измерительная по ГОСТ 7502-98              _________

Нутромер микрометрический НМ             _____

Программный комплекс «Расходомер ИСО», модуль: «С тандартные сужающие устройства».__

Примечание - Допускается применя ть другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точнос тью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Рогачев» филиала «Осиповичскос УМГ ОАО «Газпром трансгаз Беларусь» № 716/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь.

Производи гель средс тв измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040. г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факс:+375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053. г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

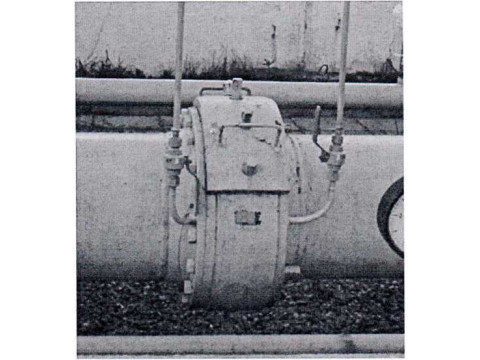

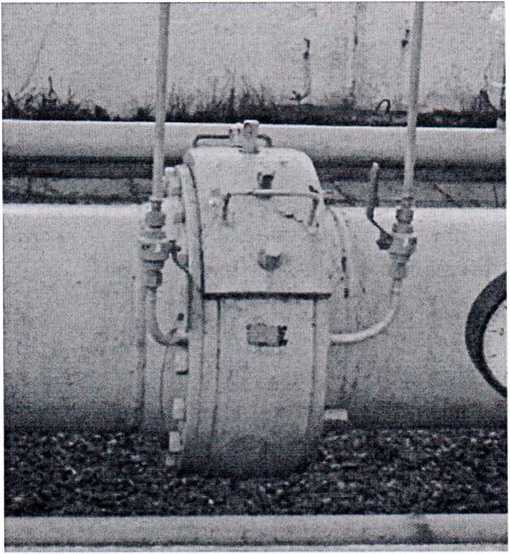

Рисунок 1.1 - Фотографии общего вида ИС УУГ

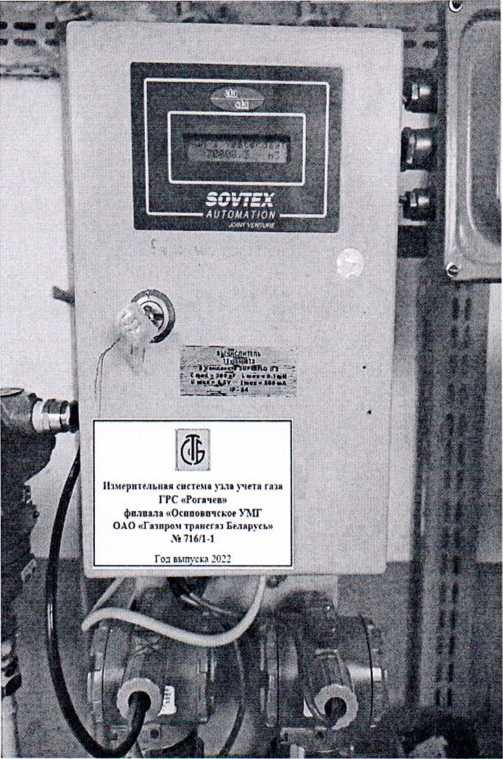

Рисунок 1.2 - Фотография маркировки ИС УУГ

&Н 111* »* Л Hint on n к кем* ' Ml

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государе гвенной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

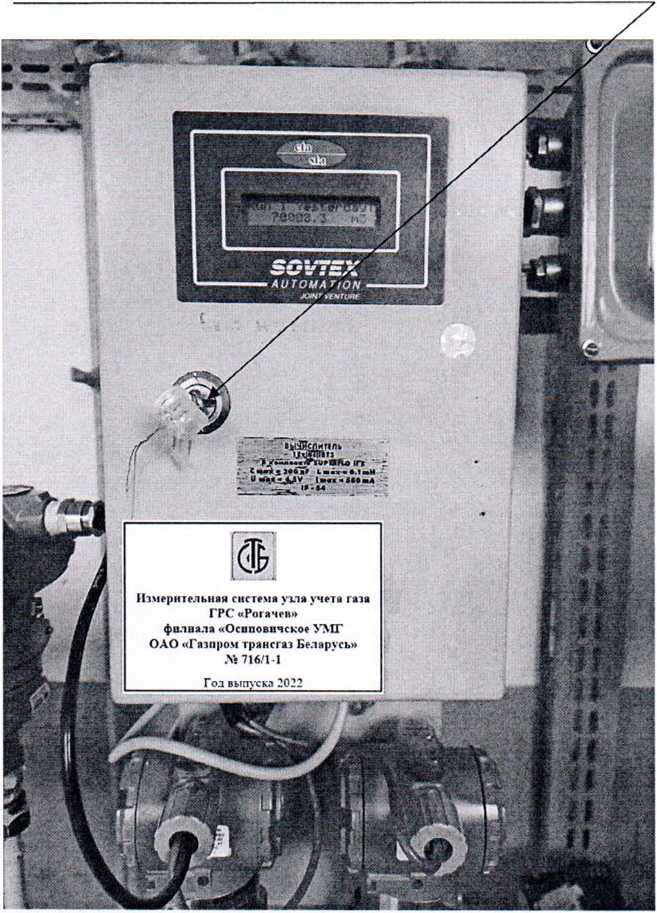

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
