Измерительная система узла учета газа ГРС «Могилёв-3» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 123/1-1

Назначение

Измерительная система узла учета газа ГРС «Могилёв-3» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 123/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях но ГОС Т 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ГСМ 012, или 'ГСМ 296, или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Супсрфлоу-ПЕ» (далее - КМИМ «Суиерфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях но ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается. а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63, но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, мУч;

давление, к! 1а;

разность давлений, к! 1а;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м ’.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорсзистивпый модуль. Иод воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой кол передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления ТСМ 012, или ГСМ 296, или ТСН 012. Принцип работы термо-преобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

'Гермопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средст в измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОС Т 8.586.5-2005 Государственная система обеспечения единст ва измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трапегаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___

          Наименование и тип средств поверки

Тсрмогигромстр UNITESS TUB 1

Нутрометр микрометрический IIM

Микроскоп универсальный У И М-23

Микроскоп универсальный УИМ-21_______

Микрометр гладкий ____

Радиусомер оптоэлектронный LVS-24__

Образцы шероховатости № 4______

Щупы, класс точности 2__

Липейки Iюверочные тина ЛД по ГОСТ 8026-92_____________________________

Рулетка измерительная но ГОСТ 7502-98

Нутромер микрометрический НМ________________________________________

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства».____________________

1 Тримечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Могилёв-3» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 123/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс: +375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт м с тр о л о ги и » (Б е л ГИ М)

Республика Беларусь, 220053, г. Минск. Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Директор БелГИМ                                     А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

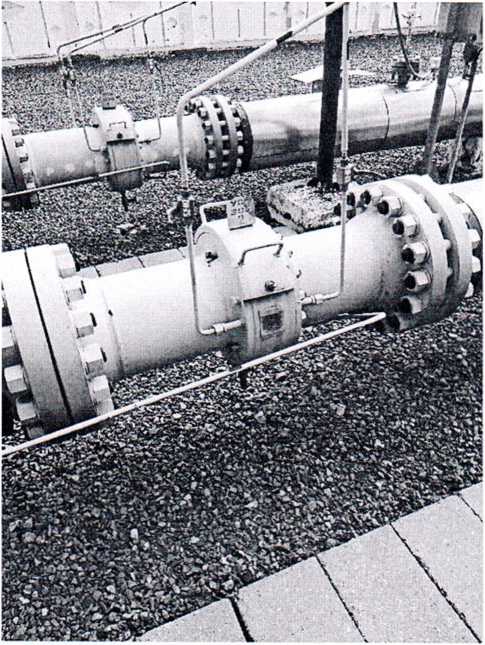

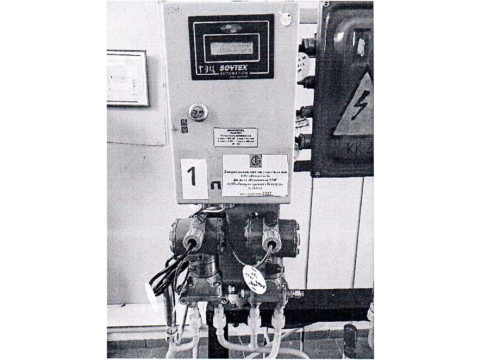

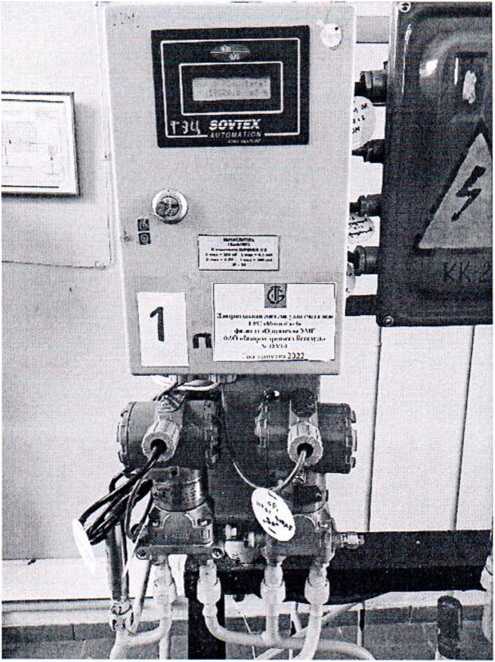

Рисунок 1.1- Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Могилёв-3» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 123/1-1

Год выпуска 2022

Рисунок 1.2 - Фотография маркировки ИС УУГ

11риложение 2

(обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государе гвепиой поверке.

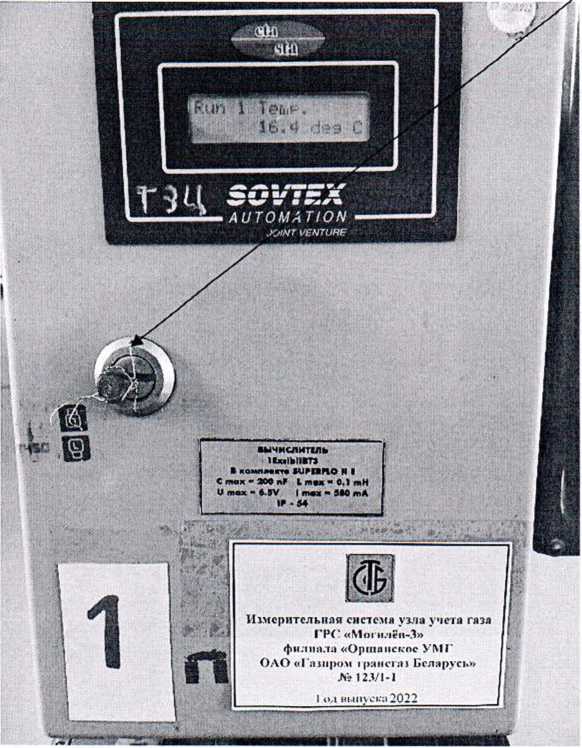

Приложение 3 (обязательное) Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
