Расходомеры-счетчики ультразвуковые ВИРС-У
Номер в ГРСИ РФ: | РБ 03 07 9402 22 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Расходомеры |
Производитель / заявитель: | ООО "ВОГЕЗЭНЕРГО", г. Минск |
Описание типа РБ 03 07 9402 22 [2022-12-26]
rb-03-07-9402-22_2022-12-26.pdf
|
Скачать |
Расходомеры-счетчики ультразвуковые ВИРС-У (далее - расходомеры-счетчики) предназначены для измерения, индицирования и преобразования объемного расхода (объема) жидкости, протекающей в трубопроводе, в унифицированные импульсные и токовые выходные электрические сигналы.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 9402 22 |
Наименование | Расходомеры-счетчики ультразвуковые ВИРС-У |
Год регистрации | 2022 |
Номер сертификата | 15872 |
Дата регистрации | 2022-12-26 |
Срок действия | 2027-12-26 |
Получатель сертификата | ООО "ВОГЕЗЭНЕРГО", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ВОГЕЗЭНЕРГО"
Адрес: ул. Бородинская, 2Д, г. Минск
Контакты: +375-17-272-71-11 / vogez-gk@mail.ru
Поверка
Межповерочный интервал / Периодичность поверки | 48 месяцев |
Методика поверки | Поверка по МРБ МП.3468-2022 «СОЕИ РБ. Расходомеры-счетчики ультразвуковые ВИРС-У. Методика поверки» |
Поверители
Скачать
Описание типа РБ 03 07 9402 22 [2022-12-26]
rb-03-07-9402-22_2022-12-26.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые ВИРС-У (далее - расходомеры-счетчики) предназначены для измерения, индицирования и преобразования объемного расхода (объема) жидкости, протекающей в трубопроводе, в унифицированные импульсные и токовые выходные электрические сигналы.
Область применения - технический и коммерческий учет жидкостей во всех отраслях промышленности и коммунально-бытового хозяйства, в составе теплосчетчиков и счетчиков воды .
Описание
Принцип работы расходомеров-счетчиков основан на измерении времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока жидкости и против него. Этот временной интервал в электронном блоке расходомера-счетчика обрабатывается и преобразуется в выходные частотный, импульсный и(или) токовый выходные сигналы.
Расходомеры-счетчики могут использоваться при измерении объемного расхода (объема) горячей и холодной воды, теплоносителя, акустически прозрачных сточных вод с содержанием примесей (далее - жидкости), технологических жидкостей, не вызывающих коррозию частей счетчиков.
Расходомеры-счетчики в зависимости от соответствия диапазона измерения расхода ГОСТ ISO 4064-1-2017 и(или) ГОСТ EN 1434-1-2018, диапазона измерения расхода жидкости, максимальной температуры и максимального давления жидкости делятся на серии.
Расходомеры-счетчики в зависимости от формы измерительного участка выпускают в трех исполнениях:
исполнение С - измерительный участок в форме трубы с сужением;
исполнение П - измерительный участок в форме прямой трубы;
исполнение К - измерительный участок крестообразной формы.
Соответствие исполнений сериям расходомеров-счетчиков приведены в таблице 1.
В своей конструкции расходомеры-счетчики могут иметь фланцевые или резьбовые соединения, с помощью которых расходомеры-счетчики монтируют в трубопровод. Соответствие соединений исполнениям расходомеров-счетчиков приведены в таблицах 3-5.
Условные обозначения серий расходомеров-счетчиков приведены на рисунке 1. XX XX
Давление измеряемой жидкое ти, МПа:
О нс более 2,5;
I нс более 6,3;
Максимальная температура измеряемой жидкости, °C:
О нс более 150;
1 нс более 50;
Отношение расходов Q3/Q1 (Чр/ср):
1 160;
2 100;
3 80 для серии IЗХХ и 50 для серии 23ХХ;
5 20 для серии 15ХХ и 10 для серии 25ХХ;
Диапазон измерения расхода:
I соответствует ГОСТ ISO 4064-1-2017;
2 coo твстствуст ГОСТ EN 1434-1-2018;
3 соответствует ГОСТ ISO 4064-1-2017 и ГОСТ EN 1434-1-2018.
Рисунок 1 Условные обозначения серий расходомеров-счетчиков
В расходомерах-счетчиках применяется встроенное программное обеспечение (далее НО). Защита от несанкционированного изменения и проверка целостности НО реализованы с помощью расчета и вывода на ЖКИ или жран компьютера контрольной суммы CRC-16 и сравнением се с номинальным значением.

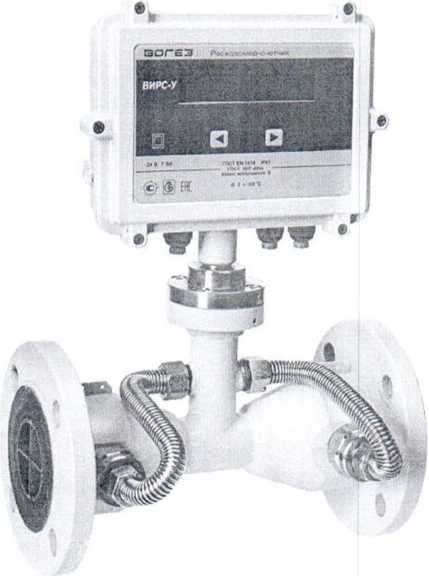

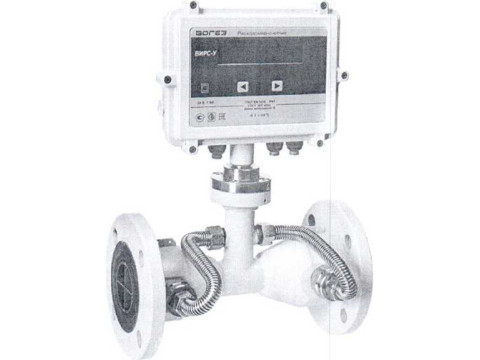

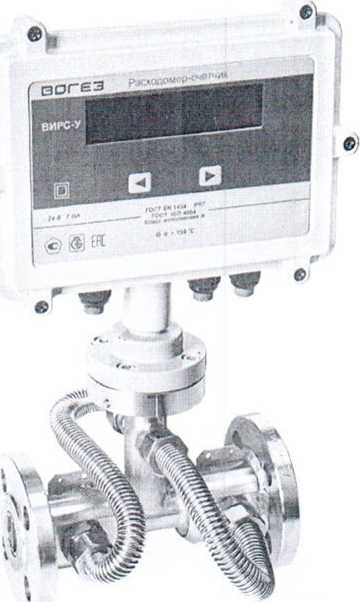

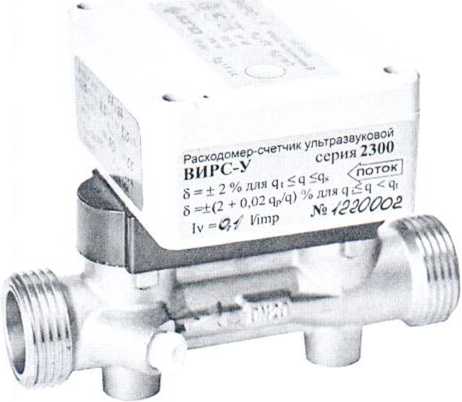

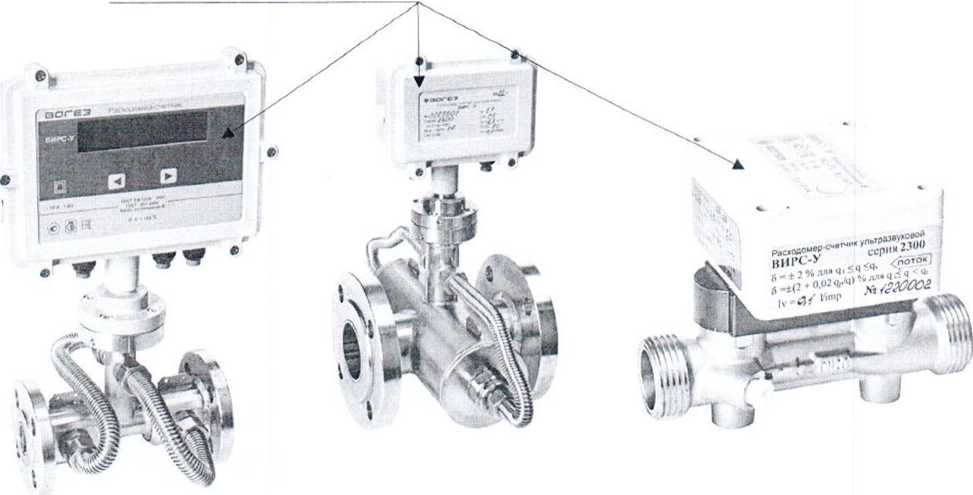

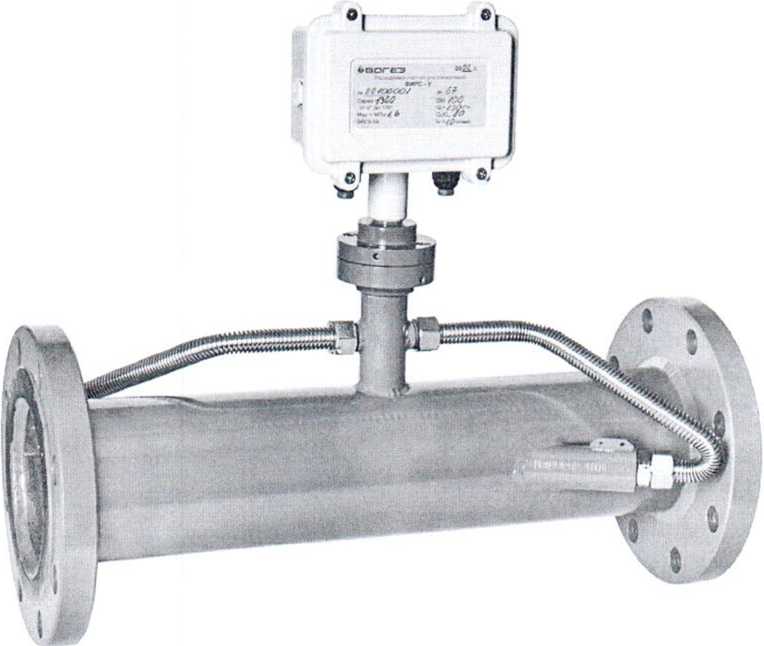

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Технические характеристики расходомеров-счетчиков в зависимости от серии, представлены в таблице 1.
Таблица 1
Серия |
Исполнение |
Отношение расходов Q3/Q1 (qP/qi) |
1 1анряжснис питания постоянного тока, В |
Максимальная температура измеряемой жидкости, °C? |
Максимальное да вл с н и с и з м ср яс м о й жидкости, Ml 1а | |||||
24.1 5 |
3.6 |
50 |
150 |
1.6 |
2,5 |
4,0 |
6.3 | |||
1101 |
С |
160 |
4- |
- |
- |
+ |
4 |
1- |
4- |
1 |
1300 |
К, 11, С |
80 |
1 |
1 |
- |
1 |
1 |
1 |
- |
- |
1510 |
11 |
20 |
4- |
- |
4- |
- |
1 |
г |
- |
- |
; 2201 |
с |
100 |
+ |
- |
- |
+ |
4 |
4- |
•I- |
4- |
2300 |
К, II, с |
50 |
Т |
4- |
- |
4- |
4- |
4- |
- |
- |
2510 |
11 |
10 |
1 |
- |
1 |
- |
1 |
1 |
- |
- |
3201 |
11,с |
100 |
4- |
- |
- |
4- |
4 |
1 |
1 |
1 |
Qi значение минимального расхода по ГОС Q3 значение постоянного расхода по ГОС Т ср значение минимального расхода но ГОС?’ qp значение постоянного расхода но ГОСТ |
Г ISO 4064-1, м'/ч; ISO 4064-1, м’/ч; Г EN 1434-1, м3/ч; EN 1434-1. м'/ч. |
Обязательные метрологические требования: представлены в таблицах 2 5.
Таблица 2
Серия |
Диапазон измерения расхода, м3/ч |
Допускаемая погрешность |
11ри мечани | |
(исполнение) |
13 ид |
11ределы, % | ||
1 |
2 |
3 |
4 |
5 |
q2<q<q4 |
1 1 (для t < 30) ±2 (для 1 > 30) |
для датчика потока кл.1 | ||
11XX (С) I3XX (К,II,С) 32ХХ (11,0 |
Q1<Q<Q2 |
±3 | ||
q2<q<q4 |
±2 (для t < 30) ±3 (для t > 30) | |||
Qi<Q<Q2 |
сльная |
±5 |
для датчика потока кл.2 | |
22ХХ (С) |
q t < q < 4s |
s |
±2 |
для датчика потока кл.2 |
23ХХ (К,11,С) |
q i < q < qt |
X |
±(2 1 0,02qp/q), | |
32ХХ (П,С) |
q i < q < qs |
но нс более ±5 | ||
22ХХ (С) |
q t < q < qs |
±1 | ||
23ХХ (11,С) 32ХХ (Н,С) |
V VI cr cr VI VI .. |
((11 0,01 qp/q), но нс более ±5 |
для датчика потока кл.1 |
ГОСТ EN 1434-1-2018 ГОСТ ISO 4064-1-2017
"Т" |
2 |
3 |
4 |
15ХХ (11) |
Q2<Q<Q4 |
гльная |
±0,5 |
Qi<Q<Q2 |
±1,0 | ||
25ХХ (11) |
q i < q < qs |
±0,5 | |
Qn<Q<Q. (qn<q<44) |
Относит < |
±0.5 | |
32ХХ (11) |
Q.<Q<Qn (q । <q<qn) |
Приведенная _ |
±0,5 |
ТУ BY 101138220.017-2016
Qi значение минимального расхода по ГОСТ ISO 4064-1-2017, м7ч;
Q:> значение переходного расхода но ГОСТ ISO 4064-1-2017. м3/ч;
Qi значение максимального расхода но ГОС Т ISO 4064-1-2017, м3/ч;
Qn промежуточное значение расхода. м3/ч;
Q значение действительного расхода по ГОС Т ISO 4064-1-2017, м 7ч;
qt значение переходного расхода, м3/ч;
q, значение минимального расхода по ГОСТ EN 1434-1-2018, м’/ч;
qs значение максимального расхода по ГОСТ EN 1434-1-2018. м3/ч;
qn промежуточное значение расхода, м /ч;
qp значение постоянного расхода, м /ч;
q значение действительного расхода по ГОС Т EN 1434-1-2018, м3/ч;
I температура измеряемой жидкости. °C.
Диапазоны измерения расхода представлены в таблицах 3, 4 и 5.
