Дозатор бутылочный Dispensette S Organic № 21J37802
| Номер в ГРСИ РФ: | РБ 03 07 8870 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "BRAND GMBH + CO KG", Германия |
|
Описание типа РБ 03 07 8870 22 [2022-05-31]
rb-03-07-8870-22_2022-05-31.pdf
|
Скачать |
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8870 22 |
| Наименование | Дозатор бутылочный Dispensette S Organic № 21J37802 |
| Год регистрации | 2022 |
| Номер сертификата | 15203 |
| Дата регистрации | 2022-05-31 |
| Срок действия | - |
| Получатель сертификата | фирма "BRAND GMBH + CO KG", Германия |
Производитель / Заявитель
фирма "BRAND GMBH + CO KG"
Адрес: Otto-Schott-Strasse, 25, 97861 Wertheim
Контакты: +49 9342 808-0 / +49 9342 808-236 / info@brand.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 8870 22 [2022-05-31]
rb-03-07-8870-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Область применения - здравоохранение.
Описание
Дозатор устанавливается на бутылку, заполненную жидкостью. Принцип действия основан на создании в цилиндре дозатора попеременного вакуума или избыточного давления за счет перемещения в нем герметично уплотненного поршня и открытия (перекрытия) клапанов, в результате чего дозируемая жидкость из бутылки через трубку отбора жидкости наполняет цилиндр и вытесняется из него через трубку слива.
Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня цилиндр дозатора наполняется жидкостью, объем которой соответствует установленному значению на шкале дозатора, при нажатии на него происходит вытеснение отобранной дозы через трубку слива.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений объемов дозирования, мл |
от 5 до 50 |
|
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального в диапазонах измерений объемов. %: от 5 мл до 25 мл иски. |
±5.0 |
|
от 25 мл до 50 мл искл. |
±1.0 |
|
50 мл |
±0.5 |
|
11 редел допускаемого относи тельного среднего квадратического о тклонения фактического объема дозы в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. |
1.5 |
|
от 25 мл до 50 мл искл. |
0.3 |
|
50 мл |
0.15 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таолице 2.
Таблица 2
|
Наименование |
Значение_________ |
|
Условия эксплуатации: диапазон температур окружающего воздуха. °C относительная влажность окружающего воздуха при температуре 25 °C. %, не более |
от 18 до 22 80 |
|
Дискретность установки объема, мл |
0,2 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Дозатор бутылочный Dispensette S Organic | |
|
Адаптеры из полипропилена для бутылочной резьбы |
3 |
|
Руководс тво но эксплуатации |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, ус га н а вл и ва ю щие:
требования к типу средств измерений:
техническая документация BRAND GMBH + СО KG;
методику поверки:
МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4____ ____
_ Наименование и тип средств поверки
Термогигрометр UniTess TUB 1
Весы лабораторные специального класса точности по ГОСТ OIML R. 76-1-2011______
Термометр с ценой деления не более 0.1 °C__
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов п/или технической документации производителя: дозатор бутылочный Dispensette S Organic № 21.137802 соответствует требованиям документации производителя.
1 [роизводитель средств измерений
BRAND GMBH + СО KG. Германия
Otto-Schott-StraPe 25. 97877 Wertheim. Germany.
Уполномоченное юридическое лицо. проводившее испытания средств i пмерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел Г'ИМ)
Республика Беларусь. 220053, г. Минск. Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений наД^шсте-»
Директор БелГИМ
В.Л. Гуревич
Приложение 1
(обязательное)
Фотография общего вида средств измерений
5-50 mi

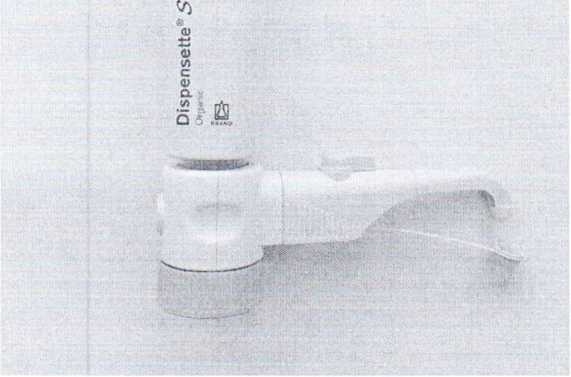

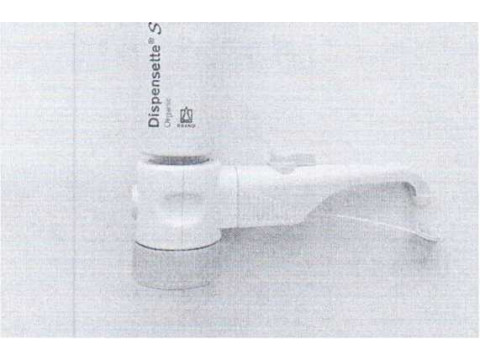

Рисунок 1.1- Фотография общего вида дозатора бутылочного Dispensette S Organic
№ 21.137802
'Л bRAMC SHU * СО AG
On.- it
Gfe'RMA'o
Dispensette® S Organic. Digital, 5 - 50 ml with recirculation valve
4630361
2021-09-09
(REF
Рисунок 1.2 - Фотография маркировки дозатора бутылочного Dispensette S Organic № 21.137802
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

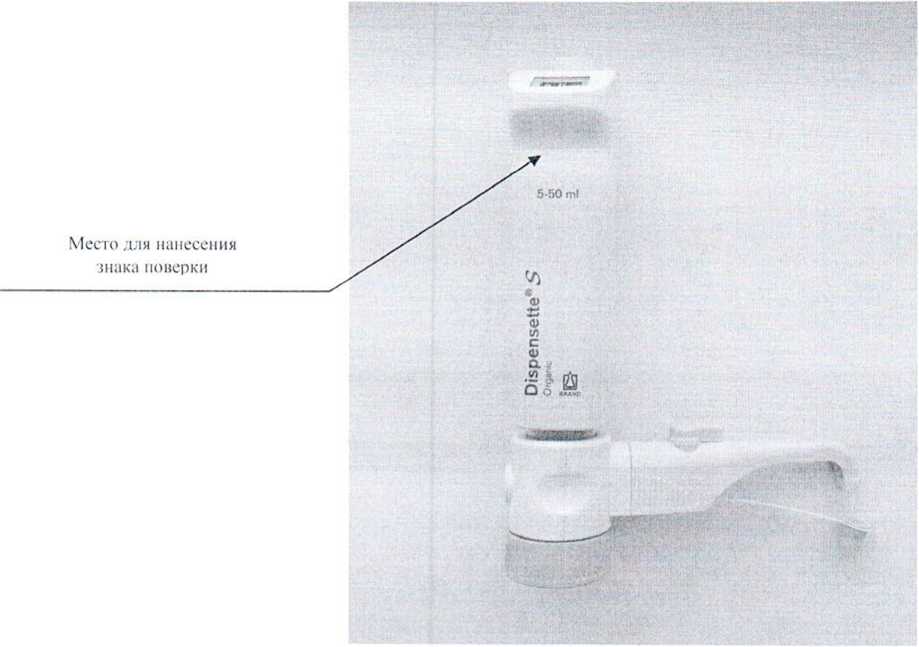

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
