Дозатор бутылочный Dispensette S Organic № 21J34074
| Номер в ГРСИ РФ: | РБ 03 07 8843 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "BRAND GMBH + CO KG", Германия |
|
Описание типа РБ 03 07 8843 22 [2022-05-31]
rb-03-07-8843-22_2022-05-31.pdf
|
Скачать |
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8843 22 |
| Наименование | Дозатор бутылочный Dispensette S Organic № 21J34074 |
| Год регистрации | 2022 |
| Номер сертификата | 15176 |
| Дата регистрации | 2022-05-31 |
| Срок действия | - |
| Получатель сертификата | фирма "BRAND GMBH + CO KG", Германия |
Производитель / Заявитель
фирма "BRAND GMBH + CO KG"
Адрес: Otto-Schott-Strasse, 25, 97861 Wertheim
Контакты: +49 9342 808-0 / +49 9342 808-236 / info@brand.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 8843 22 [2022-05-31]
rb-03-07-8843-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Область применения - здравоохранение.
Описание
Дозатор устанавливается на бутылку, заполненную жидкостью. Принцип действия основан на создании в цилиндре дозатора попеременного вакуума или избыточного давления за счет перемещения в нем герметично уплотненного поршня и открытия (перекрытия) клапанов, в результате чего дозируемая жидкость из бутылки через трубку отбора жидкости наполняет цилиндр и вытесняется из него через трубку слива.
Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня цилиндр дозатора наполняется жидкостью, объем которой соответствует установленному значению на шкале дозатора, при нажатии на него происходит вытеснение отобранной дозы через трубку слива.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице I. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений объемов дозирования, мл |
от 5 до 50 |
|
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального в диапазонах измерений объемов. %: | |
|
от 5 мл до 25 мл иски. |
±5.0 |
|
от 25 мл до 50 мл иски. |
±1.0 |
|
50 мл |
±0.5 |
|
11редел допускаемого относительного среднего квадратического отклонения фактического объема дозы в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. |
1.5 |
|
от 25 мл до 50 мл искл. |
0.3 |
|
50 мл |
0.15 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
У с л о в и я э кс 11 л у ата ц и и: диапазон температур окружающего воздуха. °C относительная влажность окружающего воздуха при температуре 25 °C. %, не более |
от 18 до 22 so |
|
Дискретность установки объема, мл |
0.2 |
Комплектность
Таблица 3
|
11аименовапис |
Количество |
|
Дозатор бутылочный Dispensette S Organic |
1 |
|
Адаптеры из полипропилена для бутылочной резьбы |
3 |
|
Руководство по эксплуатации |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация BRAND GMBH + СО KG; методику поверки:
МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики
Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
_____________ Наименование и тип средств поверки ___
Термогигрометр UniTess TUB 1__
Весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011
Термометр с ценой деления не более 0.1 °C________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозатор бутылочный Dispensette S Organic № 21J34074 соответствует требованиям докумен тации производителя.
1(роизводигель средств измерений BRAND GMBH + СО KG. Германия Otto-Schott-StraPe 25. 97877 Wertheim. Germany.
Уполномоченное юридическое лицо. проводившее испытания средств г[змеренг 1 й/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053. г. Минск, Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
ВЛ. Гуревич
Приложение 1 (обязательное) Фотография общего вила средств измерений

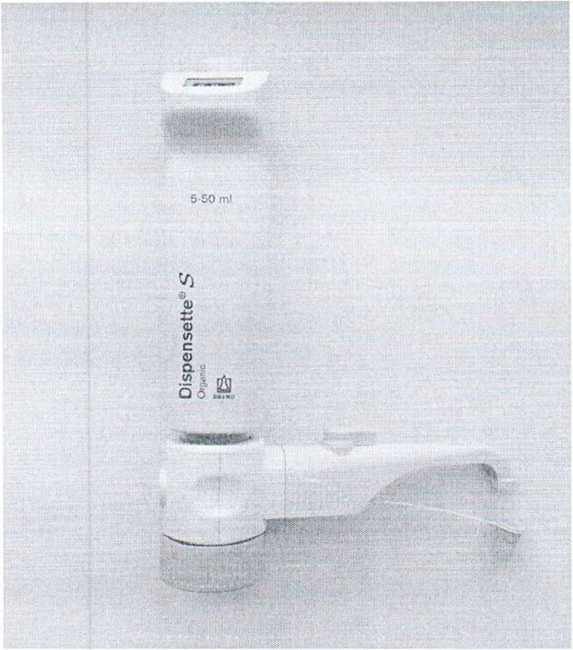

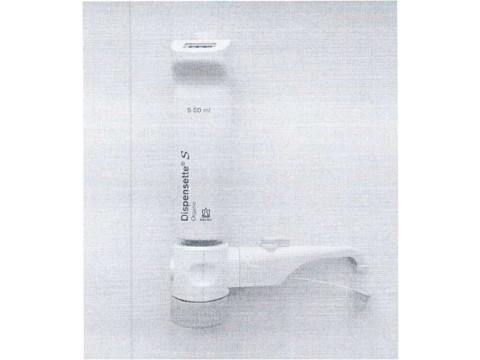

Рисунок 1.1- Фотография общего вида дозатора бутылочного Dispensette S Organic № 21.134074
iJ Dispensette® S Organic, Digital, 5 - 50 ml
■и-»*- with recirculation valve
2О21-О9-ОЭ
Рисунок 1.2 - Фотография маркировки дозатора бутылочного Dispensette S Organic № 21.134074
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

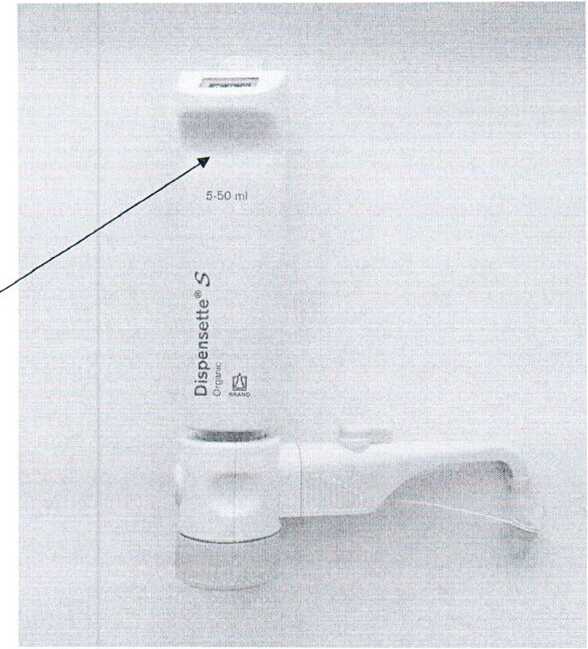

Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
