Прицепы-цистерны GRAZ-ГРАЗ-ПЦ и полуприцепы-цистерны GRAZ-ГРАЗ-ППЦ
| Номер в ГРСИ РФ: | РБ 03 07 7671 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | АО "ГРАБОВСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД" (Завод ГРАЗ), с. Грабово, Пензенская обл. |
|
Описание типа РБ 03 07 7671 20 [2021-01-19]
rb-03-07-7671-20_2021-01-19.pdf
|
Скачать |
Прицепы-цистерны GRAZ-ГРАЗ-ПЦ и полуприцепы-цистерны GRAZ-ГР АЗ-ППЦ (далее - ПЦ и ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7671 20 |
| Наименование | Прицепы-цистерны GRAZ-ГРАЗ-ПЦ и полуприцепы-цистерны GRAZ-ГРАЗ-ППЦ |
| Год регистрации | 2020 |
| Номер сертификата | 13605 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-04-17 |
| Получатель сертификата | АО "Завод ГРАЗ", с. Грабово Бессоновского района Пензенской обл., Российская Федерация (RU) |
Производитель / Заявитель
АО "Завод ГРАЗ"
Адрес: с. Грабово Бессоновского района Пензенской обл., 442770
Контакты: (84140) 2-32-95
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по ГОСТ 8.600-2011 "Автоцистерны для жидких нефтепродуктов. Методика поверки". |
Поверители
Скачать
|
Описание типа РБ 03 07 7671 20 [2021-01-19]
rb-03-07-7671-20_2021-01-19.pdf
|
Скачать |
Описание типа
Назначение
Прицепы-цистерны GRAZ-ГРАЗ-ПЦ и полуприцепы-цистерны GRAZ-ГР АЗ-ППЦ (далее - ПЦ и ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Описание
Принцип действия ПЦ и ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ПЦ и ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной па шасси. ПЦ и ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной, круглой или квадратной формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
ПЦ, ППЦ имеют модификации ОРА7-ГРАЗ-ПЦ-8.5. GRAZ-ГРАЗ-ПЦ-10,7, GRAZ-ГРАЗ-ПЦ-] 5, GRAZ-ГР АЗ-ГШЦ-20, GRAZ-ГР АЗ-ППЦ-21, GRAZ-ГР ЛЗ-ППЦ-22, GRAZ-ГРАЗ-ПШ 1-22, GRAZ-I РАЗ-ПП1 (-23, GRAZ-ГР АЗ-ПП! Д-24, GRAZ-ГРАЗ-! 1ПЦ-25, GRAZ-rPA3-rHIL(-26. GRAZ-ГР АЗ-ПГ1Ц-27, GRAZ-ГР АЗ-ППЦ-28, GRAZ-ГР АЗ-ППЦ-29, GRAZ-ГРАЗ-ПГЩ-ЗО, GRAZ-ГРАЗ-ППЦ-З!, GRAZ-rPA3-nnU-32, GRAZ-ГР АЗ-ППЦ-ЗЗ, GRAZ-ГР АЗ-ППЦ-ЗЗ,5, СЕА7-ГРАЗ-ППЦ-34, ОЕА7-ГРАЗ-ППЦ-35, GRAZ-ГРАЗ-ППЦ-36, GRAZ-ГР АЗ-ППЦ-37, GRAZ-ГРАЗ-ППЦ-37,7, GRAZ-ГРАЗ-ГН 1Ц-38. GRAZ-ГР АЗ-ППЦ-39, GRAZ-1 РАЗ-ППЦ-40, GRAZ-ГРАЗ-ППЦ-41 и И(ТЛ7,-ГРАЗ-ППЦ-42 которые отличаются геометрическими размерами и номинальной вместимостью.
ПЦ, ППЦ имеют модификации Ml и М2, которые отличаются материалом из которого изготовлена цистерна (Ml-алюминиевый сплав или М2-сталь).
На боковых сторонах и сзади ПЦ, ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общие виды ПЦ, ППЦ представлены на рисунках 1-2.
Лист № 2
Всего листов 7

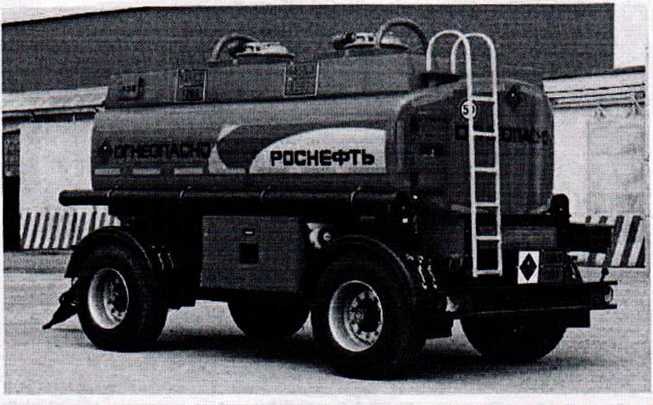

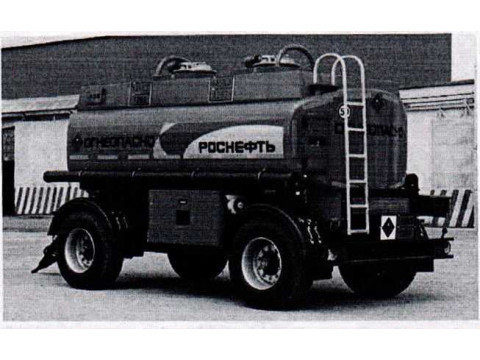

Рисунок 1 - Общий вид прицепа-цистерны GRAZ-rPA3-IIIJ,-10,7

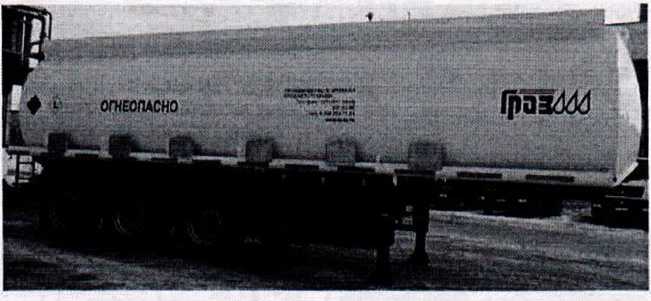

Рисунок 2 - Общий вид полуприцепа-цистерны ОКА2-ГРАЗ-ППЦ-37,7
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлено на рисунках 3-5.

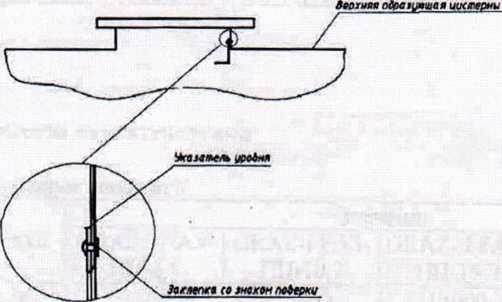

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива расположенного в полости цистерны, обозначение места нанеселй^Й^^к поверки /7

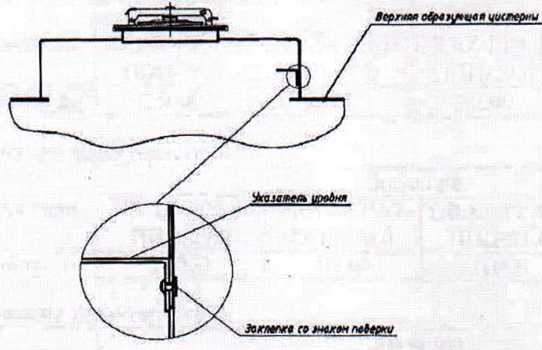

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через боковую стенку горловины и указатель уровня налива в виде металлического уголка

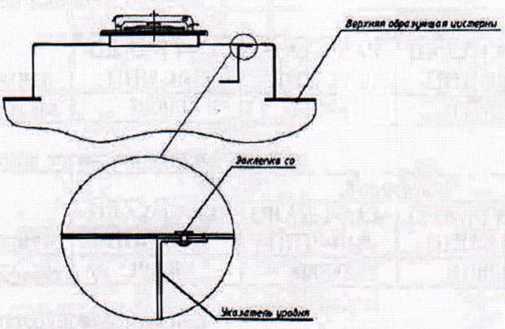

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
GRAZ-ГР АЗ-ПЦ-8,5 |
GRAZ-TPA3-ПЦ-10,7 |
GRAZ- ГРАЗ-ПЦ-15,0 |
GRAZ-ГРАЗ-ППЦ-20,0 | |
|
Номинальная вместимость, дм3 |
8500 |
10700 |
15000 |
20000 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
GRAZ -ГРАЗ-ППЦ-21,0 |
GRAZ-ГР АЗ-ППЦ-22,0 |
GRAZ-ГР АЗ^ ППЦ-23/ |
Ж^-Шз-ЩцЖ | |
|
Номинальная вместимость, дм3 |
21000 |
22000 |
230001 tp |
SSt 24008 |
Таблица 8 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более для GRAZ-rPA3-nH-8,5, %, не более______________________________ |
±1,5 ±2,0 |
Таблица 9 - Основные технические
|
Наименование характеристики |
Значение | |||
|
GRAZ-ГРАЗ-ПЦ-8,5 |
GRAZ-ГР АЗ-ПЦ-10,7 |
GRAZ-ГР АЗ-ПЦ-15,0 |
GRAZ-ГРАЗ- ППЦ-20,0 | |
|
Масса цистерны Ml/М2, кг, не более |
814/1220 |
1070/1600 |
1470/2200 |
2500/2900 |
|
Длина цистерны, мм, не более |
4320 |
5390 |
6320 |
6200 |
|
Ширина цистерны, мм, не более |
2042 |
2042 |
2550 | |
|
Высота цистерны, мм, не более ___ |
1900 |
1980 |
. 2650 | |
|
Таблица 10 - Основные технические характеристики 1| |
• | ||||
|
Наименование характеристики |
Значе^и | ||||
|
GRAZ-ГРАЗ-ППЦ-21,0 |
GRAZ-ГМь-ППЦ-22,0^ |
J£fRAZ-rPA3-=М1ПЦ-23,0 | |||
|
Масса цистерны Ml/М2, кг, не более |
2500/3000 |
3000/5600 |
3100/5600 | ||
|
Длина цистерны, мм, не более |
10500 |
10540 |
10500 | ||
|
Ширина цистерны, мм, не более |
2500 |
2380 |
2380 | ||
|
Высота цистерны, мм, не более |
2650 |
2310 |
2310 | ||
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
GRAZ-ГР АЗ-ППЦ-24,0 |
GRAZ-ГРАЗ-ППЦ-25,0 |
GRAZ-ГР АЗ- ППЦ-26,0 | |
|
Масса цистерны Ml/М2, кг, нс более |
3100/5600 |
3200/5700 |
3300/5600 |
|
Длина цистерны, мм, не более |
10540 |
10540 |
9760 |
|
Ширина цистерны, мм, не более |
2380 |
2380 |
2320 |
|
Высота цистерны, мм, нс более |
2310 |
2310 |
1950 |
Таблица 12 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
GRAZ-ГР АЗ-ППЦ-27,0 |
GRAZ-ГРАЗ-ППЦ-28,0 |
GRAZ-ГР АЗ- ППЦ-29,0 | |
|
Масса цистерны М1/М2, кг, не более |
3100/5100 |
3100/5100 |
2000/4000 |
|
Длина цистерны, мм, не более |
10540 |
10540 |
9800 |
|
Ширина цистерны, мм, не более |
2380 |
2380 |
2500 |
|
Высота цистерны, мм, не более |
2310 |
2310 |
2100 |
Таблица 13 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
GRAZ-ГР АЗ-ППЦ-30,0 |
GRAZ-ГР АЗ-ППЦ-31,0 |
GRAZ-ГРАЗ-ППЦ-32,0 | |
|
Масса цистерны Ml/М2, кг, нс более |
2400/6800 |
2000/4000 |
2000/4000 |
|
Длина цистерны, мм, не более |
9570 |
10000 |
10000 |
|
Ширина цис терны, мм, не более |
2390 |
2500 |
2450 |
|
Высота цистерны, мм, не более |
2350 |
2500 |
2450 |
Таблица 14 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
GRAZ-ГРАЗ-ППЦ-33,0 |
GRAZ-ГРДЗ-ППЦ-33,5 |
GRAZ-ГРАЗ- ППЦ-34,0 | |
|
Масса цистерны Ml/М2, кг, не более |
2600/6600 |
2100/4200 |
2120/4250 |
|
Длина цистерны, мм, не более |
11200 |
10100 |
10100 |
|
Ширина цистерны, мм, нс более |
2390 |
2500 |
2500 |
|
Высота цистерны, мм, не более |
2350 |
2100 |
2100 |
Таблица 15 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
GRAZ-ГРАЗ-ППЦ-35,0 |
GRAZ-ГРАЗ-ППЦ-36,0 |
GRAZ-ГР АЗ-ППЦ-37,0 | |
|
Масса цистерны Ml/М2, кг, нс более |
4500/7100 |
2200/4400 |
2150/4300 |
|
Длина цистерны, мм, не более |
11130 |
11100 |
11100 |
|
Ширина цистерны, мм, нс более |
2380 |
2500 |
2500 |
|
Высота цистерны, мм, не более |
2240 |
2100 |
2100 |
Таблица 16 - Основные технические характеристики___
|
Наименование характеристики |
Значение \\1 | |||
|
GRAZ-ГРАЗ-ППЦ-37,7 |
GRAZ-ШЗг ’ |
- г1/ У /г |
AZ-ГРАЗ-ПЦ-39,0 | |
|
Масса цистерны М1/М2, кг, не более |
2100/4200 |
2150/4^40; | ||
|
Длина цистерны, мм, не более |
9300 |
9300 |
12000 | |
|
Ширина цистерны, мм, не более |
2450 |
2500 |
2500 | |
|
Высота цистерны, мм, не более____ |
2450 |
2240 |
2240 | |
Лист № 6
Всего листов 7
? Таблица 17 - Основные технические
:тики
|
Наименование характеристики |
Значение | ||
|
GRAZ-TPA3-ППЦ-40,0 |
GRAZ-ГР АЗ- ППЦ-41,0 |
GRAZ-FPA3-ПГЩ-42,0 | |
|
Масса цистерны Ml/М2, кг, не более |
2300/7500 |
2400/7500 |
2500/8000 |
|
Длина цистерны, мм, не более |
12000 |
12200 |
12400 |
|
Ширина цистерны, мм, не более |
2500 |
2500 |
2500 |
|
Высота цистерны, мм, не более |
2240 |
2240 |
2240 |
Таблица 18 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C атмосферное давление, кПа |
от -40 до +50 от 84 до 106,7 |
Знак утверждении типа
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Комплектность
Таблица 19 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прицеп-цистерна Полуприцеп-цистерна |
GRAZ-ГРАЗ-ПЦ-ХХ GRAZ-ГР АЗ-ППЦ-ХХ |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
РЭ 37.253.246-2018 |
1 шт. |
|
Формуляр |
ПЦ/ППЦ-ОООООООФО |
1 шт. |
Поверка
осуществляется по документу ГОС'Г 8.600-2011 «ГСП. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Мерники эталонные 2-го разряда в соответствии с приказом Госстандарта от 07.02.2018 г. №256 (часть 3), вместимостью 10, 100, 200, 1000, 2000 и 5000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины или верхнюю образующую цистерны и указатель уровня налива и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4525.106.71230407-2018 Прицепы-цистерны GRAZ-ГРАЗ-ПЦ
цистерны GRAZ-ГРАЗ-ППЦ. Технические условия
к прицепам-
Лист № 7
Всего листов 7 f
Другие Полуприцепы-цистерны
