Счетчики жидкости СЖ
Номер в ГРСИ РФ: | РБ 03 07 4749 21 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Счетчики жидкости |
Производитель / заявитель: | ОАО "Промприбор", г. Ливны |
Описание: поток жидкости поступает в корпус первичного измерительного преобразователя (ПИП) счётчика, попадает в измерительную камеру, внутри которой установлен измерительный механизм, формирующий измерительный сигнал, пропорциональный объему жидкости, и покидает измерительную камеру ПИП. Измерительный сигнал от ПИП передается на вторичный прибор (ВП) счётчика, который преобразует измерительный сигнал в значения объема жидкости, отображает1’ результаты измерения на шкале или индикаторном устройстве ВП и передает результаты измерений в ИС.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 4749 21 |
Наименование | Счетчики жидкости СЖ |
Год регистрации | 2021 |
Номер сертификата | 14547 |
Дата регистрации | 2021-11-01 |
Срок действия | 2025-01-23 |
Получатель сертификата | АО «Промприбор», г. Ливны, Орловская обл., Российская Федерация |
Производитель / Заявитель
АО «Промприбор», г. Ливны, Орловская обл.
Адрес: 303852, Орловская обл., г. Ливны, ул. Индустриальная, 2п
Контакты: тел./факс: +7 (48677) 7-77-57, sales@prompribir.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь счетчики, предназначенные для измерения жидкостей с кинематической вязкостью от 0,55 до 6,0 мм^2/с, с Ду = 10 мм и пределами допускаемой относительной погрешностью ±1 % (поверка проводится на рабочей жидкости - дизельное топливо); счетчики жидкости СЖ-ППО-25, СЖ-ППО-40 (класса точности 0,5, рабочая жидкость - дизельное топливо) метрологически обеспечены на базе локомотивного депо Калинковичи; остальные исполнения счетчиков метрологически НЕ обеспечены в Республике Беларусь. |
Методика поверки | поверку счетчиков жидкости, в т.ч. находящихся в эксплуатации, проводить по 802.00.00.00 МП РБ «СОЕИ РБ. Счетчики жидкости СЖ. Методика поверки", согласованной БелГИМ в 2021 г. |
Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ОАО "Промприбор" (номер реестра - №1684, шифр поверительного клейма - ВШС)(НТК №09-11). |
Поверители
Скачать
Описание типа РБ 03 07 4749 21 [2016-10-19]
rb-03-07-4749-21_2016-10-19.pdf
|
Скачать | ||
Описание типа РБ 03 07 4749 21 [2011-11-29]
rb-03-07-4749-21_2011-11-29.pdf
|
Скачать | ||
Описание типа РБ 03 07 4749 21 [2021-11-19]
rb-03-07-4749-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: поток жидкости поступает в корпус первичного измерительного преобразователя (ПИП) счётчика, попадает в измерительную камеру, внутри которой установлен измерительный механизм, формирующий измерительный сигнал, пропорциональный объему жидкости, и покидает измерительную камеру ПИП. Измерительный сигнал от ПИП передается на вторичный прибор (ВП) счётчика, который преобразует измерительный сигнал в значения объема жидкости, отображает1’ результаты измерения на шкале или индикаторном устройстве ВП и передает результаты измерений в ИС.
Детали счётчиков изготовлены с корозионно-устойчивым покрытием или из корозионно-устойчивых материалов. Детали счётчиков, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в пределах рабочего диапазона температур.
В зависимости от конструкции ПИП изготавливаются следующие модели счётчиков:
счётчики жидкости СЖ-ППО - счётчики с ПИП вытеснительного типа
с овальными шестернями (далее - ППО);
счётчики жидкости СЖ-ППВ - счётчики с ПИП вытеснительного типа
с винтовыми роторами (далее - ППВ);
счётчики жидкости СЖ-ППТ - счётчики с турбинным ПИП (далее - ППТ).
В качестве ВП применяются:
механическое отсчетное устройство (далее - СУ);
механическое отсчетное устройство, укомплектованное импульсным выходок (сухой контакт) (далее - СУ+УСС);
контроллер КУП с устройством съёма сигнала (далее - КУП+УСС);
датчик индукционный ДИ-О-5 (далее - ДИ-О-5);
датчик индукционный ЛУЧ-01 (далее-ЛУЧ-01);
датчик индукционный ЛУЧ-02 (далее - ЛУЧ-02);
датчик индукционный ЛУЧ-03 (далее - ЛУЧ-03);
датчик индукционный ЛУЧ-04 (далее - ЛУЧ-04);
Дополнительно счетчики2) могут комплектоваться контроллером КУП (далее -КУП).
Общий вид счётчиков показаны на рисунках 1-10.
Общий вид КУП показан на рисунке 11.
Конструкция турбинных ПИП, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.

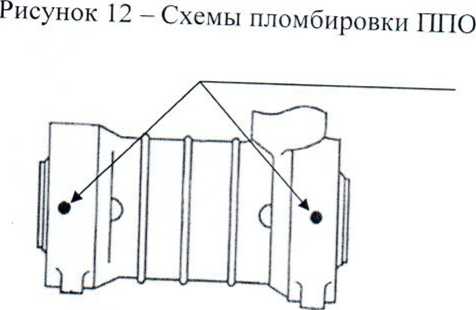

Схемы пломбировки счётчиков показаны на рисунках 12 - 19. Схеме пломбировки КУП показана на рисунке 20.
11 Кроме счётчиков с ВП - датчик индукционный ДИ-О-5.
2) Кроме счётчиков с ВП КУП+УСС.

Рисунок 1 - Общий вид счётчиков жидкости СЖ-ППО с ВП СУ

Рисунок 2 - Общий вид счётчиков жидкости СЖ-ППО с ВП ДИ-О-5

Рисунок 3 - Общий вид счётчиков жидкости СЖ-ППО с ВП ЛУЧ-03 и ЛУЧ-04

Рисунок 4 - Общий вид счётчиков жидкости СЖ-ППВ с ВП КУП+УСС

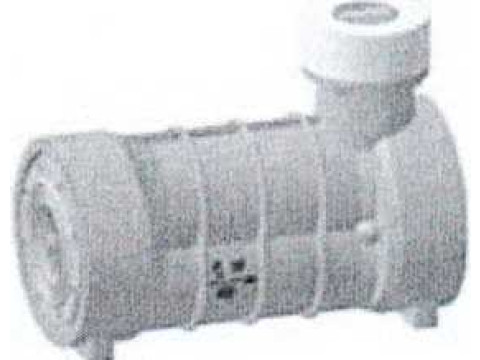

Рисунок 5 - Общий вид счётчиков жидкости СЖ-ППВ с ВП СУ

Рисунок 6 - Общий вид счётчиков жидкости СЖ-ППВ с ВП ДИ-О-5

Рисунок 7 - Общий вид счётчиков жидкости СЖ-ППВ с ВП ЛУЧ-03 и ЛУЧ-04

Рисунок 8 - Общий вид счётчиков жидкости СЖ-ППО с ВП КУП+УСС

Рисунок 9 — Общий вид счётчиков жидкости СЖ-ППТ с ВП ДИ-О-5

Рисунок 10 — Общий вид счётчиков жидкости СЖ-ППТ с ВП ЛУЧ-01 и

Рисунок 11 - Общий вид контроллера КУП
ЛУЧ-02


Рисунок 13 - Схема пломбировки ППВ

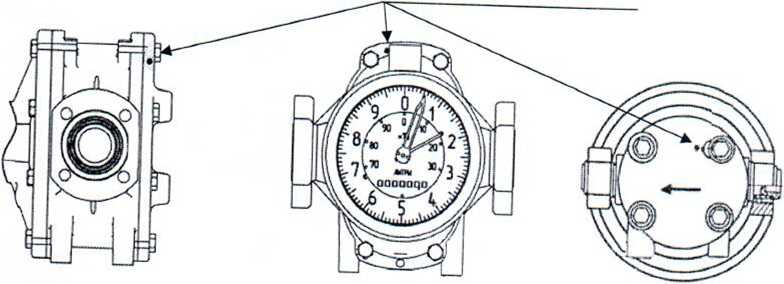

Рисунок 14 - Схема пломбировки ВП СУ Рисунок 15 - Схема пломбировки ВП СУ+УСС

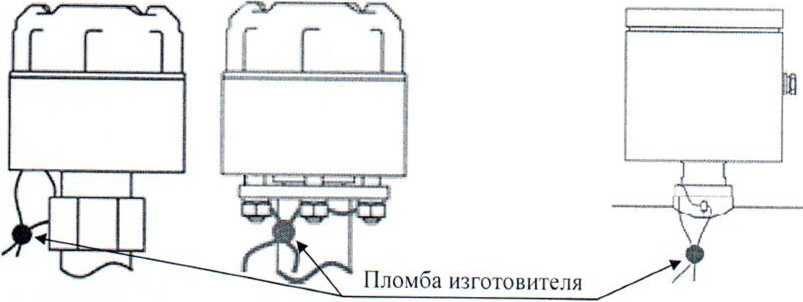

Рисунок 16 - Схемы пломбировки ВП ДИ-О-5

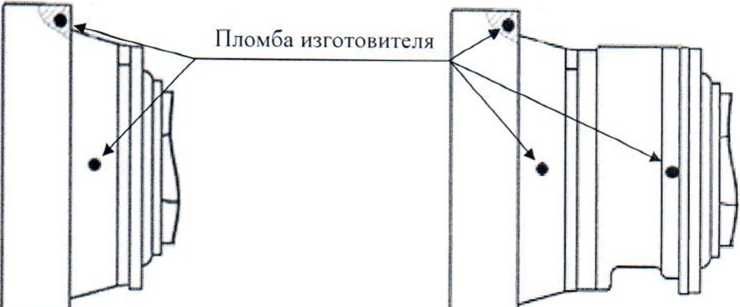

Рисунок 17 — Схема пломбировки ВП ЛУЧ-01 и ЛУЧ-02

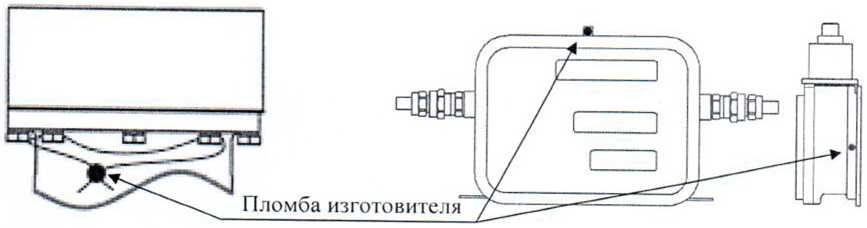

Рисунок 18 - Схема пломбировки ВП ЛУЧ-03 и ЛУЧ-04

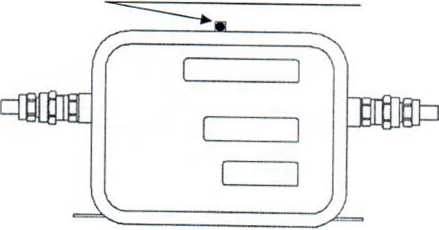

Рисунок 19-Схема пломбировки ВП КУП+УСС
Пломба изготовителя

Обязательные метрологические требования:
Таблица 1
НИИ |
Ду, мм |
II ижний предел диапазона измерений объема жидкости, м ’ |
Порог чувствительности, м3/ч |
Диапазон объемного расхода жидкости. м7ч |
Номинальный объемный расход жидкости. м7ч |
Пределы допускаемо относительной погрешности измерений объема жидкости, % |
й |
ппо |
10 |
0.0005 |
0,001 |
от 0,002 до 0,6 |
0,4 |
±0.15: ±0.25; ±0,5; ± | |
15 |
0,0005 |
0,005 |
от 0,150 до 2,5 |
1,5 |
±0,15: ±0,25; ±0,5; ± | ||
25 |
0.05; 0.005 |
0,02 |
от 0.72 до 7,2 |
3 |
±0,15: ±0.25: ±0.5 | ||
40 |
0.2 |
0,5 |
от 2 до 25 |
15 |
±0.15; ±0,25; ±0.5 | ||
I II IB |
100 |
5 |
1 |
от 15 до 180 |
100 |
±0,15; ±0,25; ±0,5 | |
150 |
5 |
1 |
от 30 до 420 |
180 |
±0.15; ±0,25; ±0.5 | ||
И ПТ |
10 |
0.025 |
0.03 |
от 0.3 до 3.6 |
1.5 |
±0.15; ±0.25; ±0.5: ± | |
20 |
0.04 |
0.07 |
от 1 до 10 |
5 |
±0,15; ±0.25; ±0.5; ± | ||
32 |
0.05 |
0,2 |
от 1 до 25 |
15 |
±0.15; ±0.25; ±0.5; ± | ||
65 |
1 |
0,6 |
от 5 до 55 |
30 |
±0,15; ±0.25; ±0.5 | ||
80 |
3 |
0.8 |
от 12 до 100 |
60 |
±0,15; ±0,25; ±0.5 | ||
100 |
5 |
1 |
от 15 до 180 |
100 |
±0,15; ±0.25; ±0,5 | ||
150 |
5 |
1.2 |
от 30 до 420 |
180 |
±0.15; ±0,25; ±0.5 |
Таблица 2
Наименование характеристики |
Значение | |
1 |
2 | |
Диапазон вязкости жидкости. мм7с |
от 0.55 до 1,1 от 1,1 до 1.7 от 1.1 до 6.0 от 1,7 до 6.0 от 6 до 60 от 16 до 80 от 60 до 300 | |
Диапазон температур жидкости, °C |
от -40 до +50 от +50 до +125 | |
Максимальное избыточное давление жидкости. МПа |
0.6; 1.6; 2.5; 6.4 | |
Потеря давления при верхнем пределе диапазона объемного расхода жидкости. МПа, пе более |
0,2 | |
Рабочие условия эксплуатации: температура окружающей среды, °C относительная влажность при температуре 35 °C. %, не более атмосферное давление. кПа |
от -40 до +50 (от -60 до +50) 98 от 84.0 до 106,7 |
вп |
ПИП |
Ду. мм |
Цена деления шкалы, не более |
Ёмкость шкалы, не менее | ||
однократного измерения объема, дм3 |
измерения объема нарастающим итогом, дм3 |
однократного измерения объема, дм’’ |
измерения объема нарастающим ИТОГОМ, ДМ’’ | |||
СУ; СУ+УСС |
НПО |
10 |
0,1 |
10 |
99 |
999 |
15 | ||||||
25 | ||||||
40 | ||||||
ППВ |
100 |
1 |
100 |
9999 |
99999 | |
150 |
Таблица 4
ВП |
ПИП |
Ду. мм |
Цена единицы младшего разряда индикаторного устройства, не более |
Ёмкость индикаторного устройства, не менее | ||
однократного измерения объема, дм3 |
измерения объема нарастающим итогом, дм3 |
однократного измерения объема. дм? |
измерения объема нарастающим итогом, дм' | |||
ЛУЧ-01; ЛУЧ-02 |
ППТ |
10 |
0.01 |
0,01 |
999999999 |
999999999 |
20 | ||||||
32 | ||||||
65 | ||||||
80 | ||||||
100 | ||||||
150 | ||||||
ЛУЧ-03; ЛУЧ-04 |
НПО |
10 |
0.01 |
0,01 |
999999999 |
999999999 |
15 | ||||||
25 | ||||||
40 | ||||||
ППВ |
100 | |||||
150 | ||||||
КУП+УСС |
НПО |
10 |
0,1 |
1000 |
999 |
9999 |
15 | ||||||
25 | ||||||
40 | ||||||
ППВ |
100 |
1 |
1000 |
9999 |
99999 | |
150 |
Основные технические характеристики и метрологические характеристики, нс
относящиеся к обязательным техническим требованиям: Таблица 5 | |
Наименование характеристики |
Значение |
Цена единицы младшего разряда индикаторного устройства КУП, дм'. не более: однократного измерения объема измерения объема нарастающим итогом |
1 1000 |
Емкость шкал индикаторного устройства КУП, не менее однократного измерения объема измерения объема нарастающим итогом |
999 9999 |
Параметры выходных сигналов для счётчиков: с ВП СУ+УСС: а) вес, имп/л б) частота, Гц в) длительность, мс г) номинальная амплитуда. В с Bl 1 ДИ-0-5: а) дискретный: 1) вес, имп/л 2) частота, Гц 3) длительность, мс 4) номинальная амплитуда, В б) цифровой 1) физический интерфейс 2) протокол передачи с ВП ЛУЧ-02 и ЛУЧ-04: а) вес, имп/л б) частота, Гц в) длительность, мс г) номинальная амплитуда. В с ВП КУП+УСС 1) физический интерфейс 2) протокол передачи у ком пле кто ва иных КУП: 1) физический интерфейс 2) протокол передачи |
0.01; 0,1; 1 от 0 до 2000 от 0.0001 до 10000 от 5 до 25 от Г 10’6 до 9.900000 от 0 до 5000 от 1 до 1000 от 5 до 25 RS-485 ModBus RTU от Г 10'7 до 999.99999 от 10 до 2500 от 0,02 до 50 от 5 до 12 RS-485 ModBus RTU RS-485 ModBus RTU |
Напряжение электрического питания счётчиков осуществляется от источников, для счётчиков: с ВП ДИ-0-5 от сети постоянного тока, В с ВП СУ+УСС от сети постоянного тока, В с ВП ЛУЧ-01 и ЛУЧ-02 от встроенного элемента питания постоянного тока. В с ВП ЛУЧ-03 и ЛУЧ-04: а) от встроенного элемента питания постоянного тока. В б) от сети постоянного тока, В с ВП КУП+УСС: а) от сети постоянного тока. В б) от сети переменного тока частотой (50 ± 1) Гц, В у ком п ле кто ванных КУП: а) от сети постоянного тока. В б) от сети переменного тока частотой (50 ± 1) Гц, В |
от 7 до 12 от 9 до 24 3.6 ±0.6 3,6 ±0.6 от 5 до 12 от 9 до 27 от 187 до 242 1 от 9 до 27 от 187 до 242 |
ПИП |
Ду, мм |
Габаритные размеры, не более, мм |
Масса, не более, кг |
ппо |
10 |
270x400x270 |
6 |
15 |
8 | ||
25 |
8 | ||
40 |
20 | ||
ппв |
100 |
780x850x350 |
45 |
150 |
260 | ||
ппт |
10 |
204x60x200 |
3,5 |
20 |
4 | ||
32 |
4 | ||
65 |
780x280x410 |
11 | |
80 |
12 | ||
100 |
15 | ||
150 |
32 |
Таблица 7
Наименование характеристики |
Значение |
Габаритные размеры КУП, мм, не более |
450x250x200 |
Масса КУП, кг, не более |
8 |
Степень защиты по ГОСТ 14254-2015 |
IP 54 |
Средний срок службы, лет |
10 |
Комплектность
Таблица 8
Наименование |
Обозначение |
Количество |
Счётчик жидкости |
СЖ* |
1 шт. |
Комплект эксплуатационной документации |
— |
1 ком пл. |
Методика поверки* с изменением № 1 |
802.00.00.00 МП |
1 шт. |
Комплект монтажных частей и принадлежностей* |
— |
1 ком пл. |
* Модель счётчика, наличие методики поверки и/или комплекта монтажных частей и принадлежностей определяется договором на поставку |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по 802.00.00.00 МП РБ «Система обеспечения единства измерений Республики Беларусь. Счётчики жидкости СЖ. Методика поверки^ с изменением № 1.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-260-05806720-2014 «Счётчики жидкости СЖ. Технические условие»; методику поверки:
802.00.00.00 МП РБ «Система обеспечения единства измерений Республики Беларусь. Счётчики жидкости СЖ. Методика поверки» с изменением № 1.
Перечень средств поверки:
рабочие эталоны единиц объемного расхода жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Росстандарта от 07.02.2018 № 256, установки поверочные с расходомерами, с диапазоном измерений объемного расхода от 0,001 до 600 м3/ч, с пределами допускаемой основной погрешности измерений объемного расхода жидкости не более ±0,04 %; ±0,08 %; ±0,1 %; ±0,15 %; ±0,25 %; вторичные эталоны и рабочие эталоны единиц объема жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Росстандарта от 07.02.2018 № 256, установки поверочные с мерниками, с номинальными значениями объема 10, 50, 100, 500, 1000, 2000, 5100 дм3, с пределами допускаемой основной погрешности измерений объема жидкости ±0,05 %; ±0,08 %; ±0,1 %; ±0,15 %; ±0,25 %;
вторичные эталоны и рабочие эталоны единиц массы жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Росстандарта от 07.02.2018 № 256, установки поверочные с весовым устройством, с номинальными значениями массы 50, 100, 500, 1000, 2000 кг, с пределами допускаемой основной погрешности измерений массы жидкости ±0,04 %; ±0,08 %; ±0,1 %; ±0,15 %; ±0,25 %;
ареометр по ГОСТ 18481-81, с ценой деления 0,5 кг/м3; анализатор плотности жидкости серии DMA 4100 (РБ 03 08 5155 19), с диапазоном измерений плотности от 0 до 2000 кг/м3 и пределами допускаемой абсолютной погрешности измерений плотности ±0,1 кг/м3.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающий определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт счетчика.
Идентификация программного обеспечения представлена в таблицах.
Таблица 9 - Идентификационные данные ПО для счётчиков с ВП ДИ-О-5
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
DIO5 |
Номер версии ПО |
01.Х (Х = 0...9) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
— |
Алгоритм вычисления цифрового идентификатора ПО |
— |
*Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Таблица 10 - Идентификационные данные ПО для счётчиков с ВП ЛУЧ-01 или ЛУЧ-02
Идентификационные данные ПО |
Значение | |
Идентификационное наименование ПО |
LUH-1 | |
Номер версии ПО |
2.31 | |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
ОхОАСО | |
Алгоритм вычисления цифрового идентификатора ПО |
сумма байт по модули Юб |
Таблица 11 - Идентификационные данные ПО для счётчиков с ВП ЛУЧ-03 или ЛУЧ-04
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
LUH-3 |
Номер версии ПО |
2.33 |
1 (нфровой идентификатор ПО (контрольная сумма исполняемого кода) |
0х28ЕС |
Алгоритм вычисления цифрового идентификатора ПО |
сумма байт по модулю! | э1б |
Таблица 12 - Идентификационные данные ПО для счётчиков с ВП КУП-УСС или укомплектованных КУП
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
KUP-30| КНР-31 IKUP-37 |
Номер версии ПО |
01.ХХ.ХХ (Х = 0...9) |
1 (ифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
Алгоритм вычисления цифрового идентификатора ПО |
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Счётчики’1 имеют встроенное программное обеспечение (ПО), которо^ устанавливается (прошивается) в памяти вторичного прибора при изготовлении в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки, измерительной информации об объеме жидкости, отображения на индикаторном устройстве41 и передачи результатов измерения объема жидкости в ИС1 2 3.
