Датчики уровня буйковые цифровые 12300
| Номер в ГРСИ РФ: | РБ 03 07 2231 04 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Датчики уровня |
| Производитель / заявитель: | "Dresser Products Industries - Masoneilan", Франция |
|
Описание типа РБ 03 07 2231 04 [2004-01-01]
rb-03-07-2231-04_2004-01-01.pdf
|
Скачать |
Датчики уровня буйковые цифровые 12300 (далее - датчики уровня) предназначены измерения уровня и границы раздела двух несмешивающихся жидкостей путем непрерывного преобразования измеряемого параметра в электрический выходной сигнал постоянного тока (4-20) мА и цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2231 04 |
| Наименование | Датчики уровня буйковые цифровые 12300 |
| Год регистрации | 2004 |
| Номер сертификата | 2873 |
| Дата регистрации | 2004-06-07 |
| Срок действия | 2009-05-25 |
| Получатель сертификата | фирма "Dresser Products Industries - Masoneilan", Франция (FR) |
Производитель / Заявитель
фирма "Dresser Products Industries - Masoneilan"
Адрес: представитель в СНГ: ЗАО "ДС Контролз", 173021, г. В. Новгород, ул. Нехинская, 61
Контакты: (8162)15-78-98, 15-79-24 / (8162)15-79-21 / E-mail: dscontrols@splav.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1392-2004 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 07 2231 04 [2004-01-01]
rb-03-07-2231-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Датчики уровня буйковые цифровые 12300 (далее - датчики уровня) предназначены измерения уровня и границы раздела двух несмешивающихся жидкостей путем непрерывного преобразования измеряемого параметра в электрический выходной сигнал постоянного тока (4-20) мА и цифровой сигнал.
Датчики уровня могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях, на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других отраслях промышленности и энергетики.
Описание
Датчики уровня представляют собой двухпроводный прибор с питанием по замкнутому контуру, действующий по принципу "буек-торсионная трубка".
Принцип действия датчика уровня следующий: изменение уровня жидкости (границы раздела двух несмешивающихся жидкостей) вызывает изменение веса буйка, погруженного в жидкость; при этом нагрузка на торсионную трубку датчика уровня увеличивается (уменьшается) на величину, прямо пропорциональную изменению уровня жидкости. Последующее вращение стержня, расположенного внутри торсионной трубки, изменяет магнитное поле бесконтактного датчика Холла. Аналоговый сигнал датчика Холла преобразуется в цифровой сигнал, который обрабатывается встроенным микропроцессором и преобразуется в аналоговый выходной сигнал постоянного тока датчика уровня (4-20) мА.
Датчики уровня обеспечивают два режима передачи измерительной информации - местный и дистанционный. В местном режиме по запросу пользователя с наборных устройств (кнопок) осуществляется вывод измерительной информации на ЖКИ дисплей датчика уровня. В дистанционном режиме осуществляется вывод измерительной информации согласно коммуникационному протоколу HART.
На дисплее датчиков уровня по запросу потребителя могут отображаться следующие параметры:
- нижний и верхний пределы измерения уровня,
- единицы измерения уровня,
- нижний и верхний аварийные сигналы,
- значение тока на выходе датчика уровня,
- смещение нуля,
- калибровочная плотность,
- время до подачи аварийного сигнала и др.

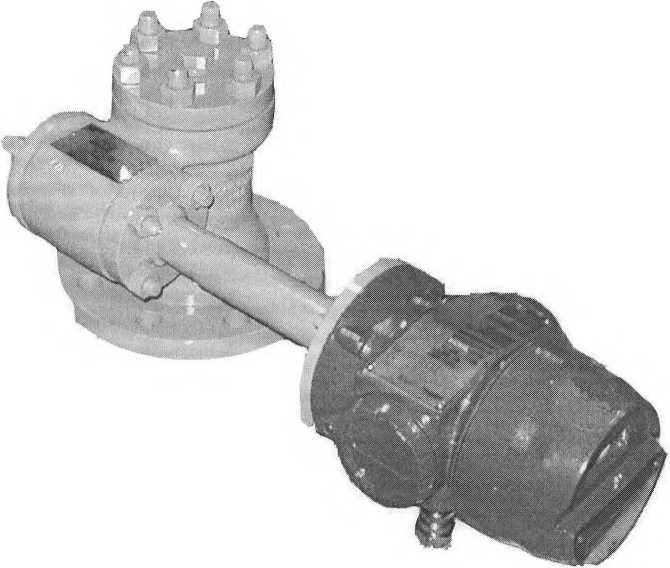

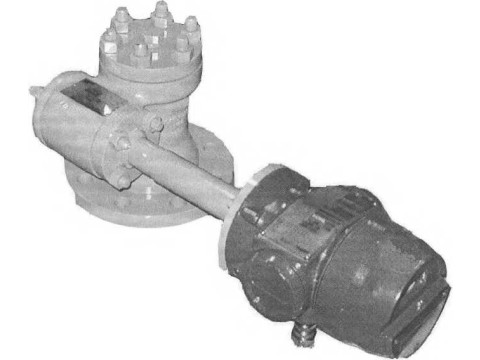

Рис. 1 - Внешний вид датчика уровня
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные характеристики датчиков уровня указаны в таблице 1.
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений уровня, мм |
от 0 до 3000 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений уровня жидкости (границы раздела несмешивающихся жидкостей), % |
±0,5 |
|
Пределы допускаемой вариации выходного сигнала, % |
±0,3 |
|
Зона нечувствительности, %, не более |
+ 0,1 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон температур рабочей среды, °C |
от минус 210 до плюс 450 |
|
Диапазон плотности рабочей среды, г/см‘5 |
от 0,2 до 1,4 |
|
Диапазон температур окружающего воздуха в рабочих условиях, °C |
от минус 40 до плюс 80 |
|
Диапазон температур окружающего воздуха в условиях транспортирования и хранения, °C |
от минус 45 до плюс 93 |
|
Напряжение питания постоянного тока, В |
от 9,5 до 50 |
|
Потребляемая мощность, ВА, не более |
5 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на руководство по эксплуатации датчика уровня типографским способом.
Комплектность
Комплект поставки:
датчик уровня,
комплект монтажных частей (по заказу),
паспорт,
руководство по эксплуатации,
методика поверки МП. МН -2004.
Нормативные документы
ГОСТ 28725-90 "Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний".
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
Техническая документация фирмы “Dresser Products Industries - Masoneilan” (Франция)
МП. МН 1592 - 2004 "Датчики уровня буйковые цифровые 12300. Методика поверки".
Заключение
Датчики уровня буйковые цифровые 12300 соответствуют документации фирмы “Dresser Products Industries - Masoneilan” (Франция), ГОСТ 28725-90, ГОСТ 12997-84.
Межповерочный интервал - 1 год.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
