Уровнемеры микроволновые серии SITRANS LR
| Номер в ГРСИ РФ: | РБ 03 07 1899 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 07 1899 14 [2015-12-09]
rb-03-07-1899-14_2015-12-09.pdf
|
Скачать |
Уровнемеры микроволновые SITRANS LR (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей и сыпучих материалов в сосудах, резервуарах и открытых каналах. В качестве измеряемых сред могут быть кислоты, порошки, древесная пульпа, цемент.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1899 14 |
| Наименование | Уровнемеры микроволновые серии SITRANS LR |
| Год регистрации | 2014 |
| Номер сертификата | 13456 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2021-04-23 |
| Получатель сертификата | фирма "Siemens-Milltronics Process Instruments Inc", Канада (CA) |
Производитель / Заявитель
"Siemens-Milltronics Process Instruments Inc"
Адрес: P.O. Box 4225, 1954 Technology Drive Peterborough, Ontario, Canada K9J 7B1
Контакты: +17057452431 // +17057410466
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1281-2015 (взамен МП.Мн 1281-2003). |
Поверители
Скачать
|
Описание типа РБ 03 07 1899 14 [2015-12-09]
rb-03-07-1899-14_2015-12-09.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры микроволновые SITRANS LR (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей и сыпучих материалов в сосудах, резервуарах и открытых каналах. В качестве измеряемых сред могут быть кислоты, порошки, древесная пульпа, цемент.
Область применения химическая, нефтехимическая и другие отрасли промышленности.
Описание
Уровнемеры состоят из электронного блока, антенны и программатора.
Микроволновой сигнал частотой 5,8 ГГЦ или 24...25 ГГц от электронного блока передается на антенну. Импульсы излучаются с заданной частотой повторения. Отраженный эхо-сигнал принимается и преобразуется в цифровой профиль эко-сигнала. В электронном блоке профиль сигнала подвергается анализу, по результатам которого определяется расстояние от поверхности жидкости или сыпучего материала до лицевой поверхности фланца. Измеренное значение уровня отображается на жидкокристаллическом дисплее и преобразуется в аналоговый выходной сигнал.
Программирование уровнемеров всех модификаций осуществляется с помощью ручного программатора. Также для уровнемеров всех модификаций возможно программирование с помощью ПК.
Уровнемеры модификации SITRANS LR 200 могут использоваться с антеннами, имеющими разное конструктивное исполнение.
Уровнемеры выпускаются следующих модификаций: SITRANS PROBE LR, SITRANS LR 200, SITRANS LR 260, SITRANS LR 460.
Внешний вид уровнемеров микроволновых приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

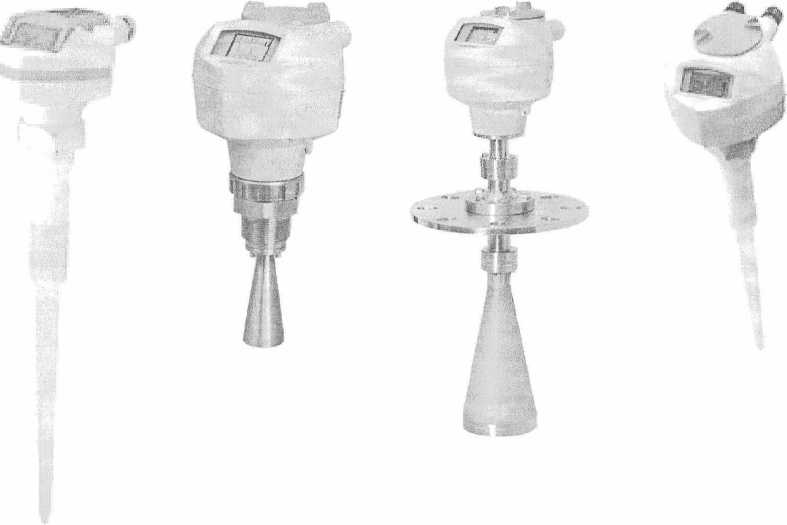

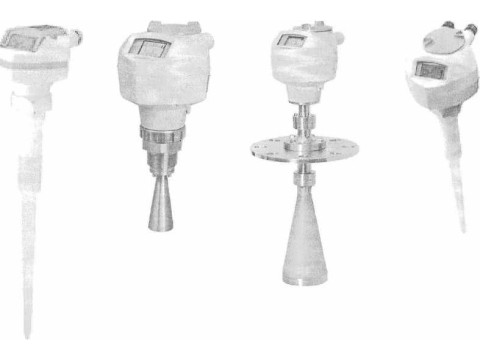

Рисунок 1 - Внешний вид уровнемеров микроволновых
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров микроволновых приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение исполнений | |||
|
SITRANS Probe LR |
SITRANS LR200 |
SITRANS LR460 |
SITRANS LR260 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерения |
от 0,3 м до 20 м |
от 0,3 м до 20 м |
от 0,35 м до 20 м |
от 0 м до 20 м |
|
Пределы допускаемой погрешности измерения уровня |
±0,1% от диапазона или ±10 мм (выбираем большее из значений) |
±0,1% от диапазона или ±10 мм (выбираем большее из значений) |
±0,25% от интервала или ±25 мм (выбираем большее из значений) |
±0,1% от диапазона или ±10 мм (выбираем большее из значений) |
|
1Тределы допускаемой погрешности аналогового выходного сигнала |
±0,02 мА |
±0,02 мА |
±0,1% от интервала |
±0,02 мА |
|
Диапазон температуры окружающей среды в условиях эксплуатации, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 65 |
от минус 40 до плюс 80 | |
|
Параметры выходов: - ток, мА - интерфейс |
от 4 до 20 HART | |||
\рСЙб»и БелаиД
SJEwf'yjTiWTOB 5
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон напряжения питания постоянного тока, В |
от 24 до 30 |
- |
от 24 до 30 | |
|
Диапазон напряжения питания переменного тока |
- |
230В±15% |
- | |
|
Степень защиты оболочки по ГОСТ' 14254-96 |
IP67 |
IP67, IP68 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблице 2:
Таблица 2 - Комплект поставки_______
Количество, ед.
i
___________ 1 ~
Наименование
Уровнемер SITRANS LR со встроенной антенной
Ручной программатор (опционально)______
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
"Siemens-Milltronics Process Instruments Inc", Канада.
Методика поверки МРБ МП.1281-2015 - "Уровнемеры микроволновые SITRANS LR".
Заключение
Уровнемеры микроволновые SITRANS LR соответствуют требованиям технической документации фирмы "Siemens-Milltronics Process Instruments Inc", Канада.
Соответствуют требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования", ГР ТС 020/2011 "Электромагнитная совместимость технических средств". (Декларация о соответствии ТС № RU Д-ЭЕ.АЛ16.В.26О25, действительна по 12.12.2018).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025, действителен до 30.03.2019.
