Мерники для сжиженного газа технические специальные МСГ

Назначение

Мерник предназначен для оперативного определения объема сжиженного углеводородного газа (СУГ) непосредственно на месте его распределения, а также для проведения контроля учета СУГ на газораздаточных колонках .

Описание

Мерник для сжиженного газа относится к мерникам наливного типа. заполняется сжиженным газом с предварительным созданием давления насыщенных паров и поддержанием его значения при заполнении (с целью создания стабильных условий проведения измерений). Мерник имеет мерную трубку с оцифрованной шкалой для отсчета объемов сжиженного газа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Общий объем , дм'-' .................      -

2. Диапазон измеряемых объемов ,дмэ .................. от 18 до 22

Зх Допускаемая относительная погрешность измерения объема ,%> не более

4. Цена деления шкалы, дм3 ......

5. Рабочее давление ,МПа.......................

5. Габаритные размеры ,мм,не более .............. 1400x560x540

6. Масса пустого мерника, кг, не более ...

7, Диапазон температур окружающего воздуха при эксплуатации , °C........................от минус- 25 до 40

8. Относительная влажность при эксплуатации ..100 % при 25 °C

9. Полный средний срок службы, лет

-ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на каждый мерник электрохимическим способом, а также наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки мерника приведен в таблице 1.

Таблица 1.

Приложение f\

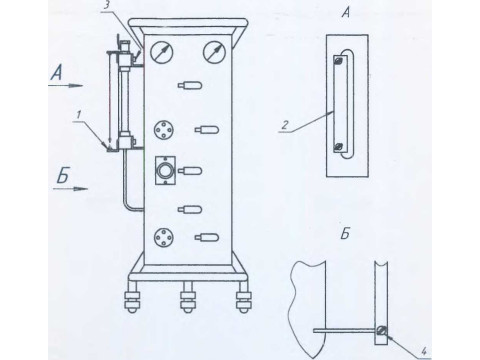

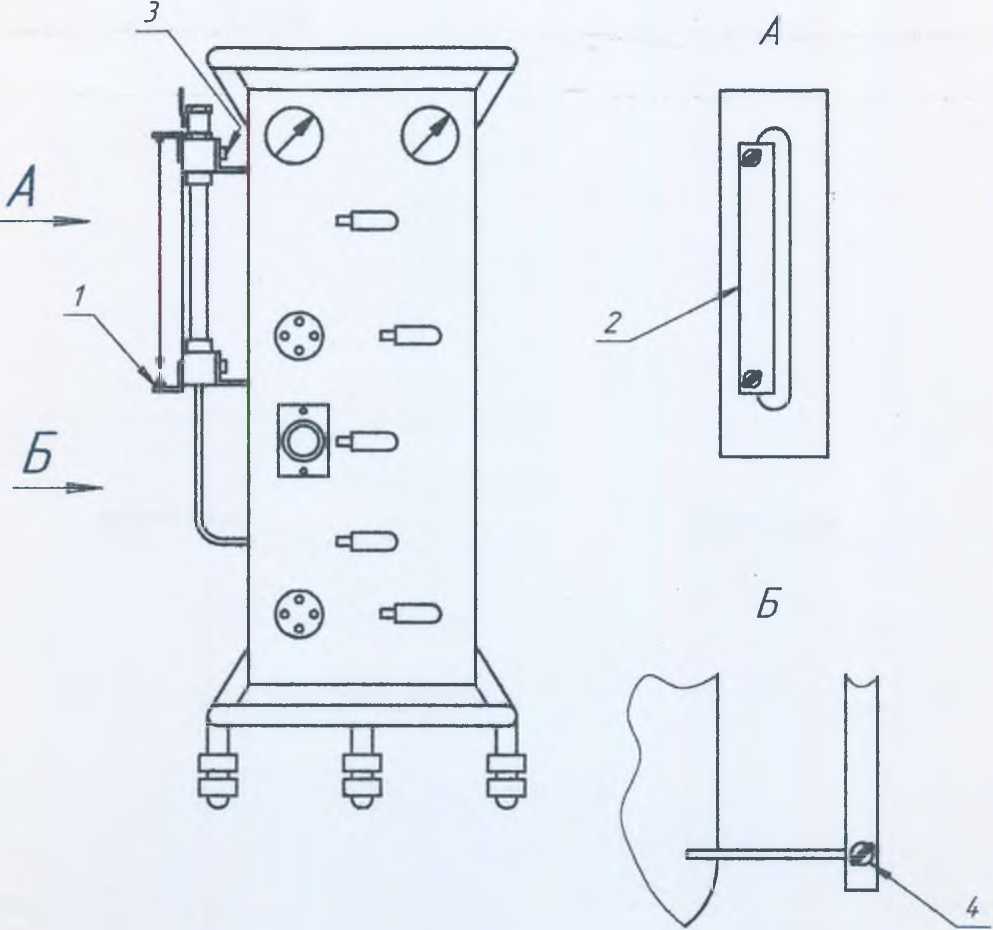

Схема пломдироЬки 1-ombec; 2-шкала, 3-мерная трцдка, 4—панель.
