Колонки топливораздаточные сжиженного газа DPBA (DPC 050LE)
| Номер в ГРСИ РФ: | РБ 03 07 1246 01 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Nuovo Pignone S.p.A", Италия |
Колонки топливораздаточные сжиженного газа DPBA 050 LE, DPC 050 LE (далее - колонки) предназначены для измерения объема газа (пропанбутановой смеси) при заправке баллонов автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1246 01 |
| Наименование | Колонки топливораздаточные сжиженного газа DPBA (DPC 050LE) |
| Год регистрации | 2001 |
| Номер сертификата | 1436 |
| Дата регистрации | 2001-02-12 |
| Срок действия | 2006-01-25 |
| Получатель сертификата | фирма "NUOVO PIGNONE s.p.a.", Италия (IT) |
Производитель / Заявитель
фирма "NUOVO PIGNONE s.p.a."
Адрес: 20097, S.Donato Milanese (MI) - Via Martiri di Cefalonia, 67
Контакты: (+39) 02.5201 // (+39)02.520.54811
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 908-2001 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 07 1246 01 [2015-03-11]
rb-03-07-1246-01_2015-03-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1246 01 [2001-01-01]
rb-03-07-1246-01_2001-01-01.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные сжиженного газа DPBA 050 LE, DPC 050 LE (далее - колонки) предназначены для измерения объема газа (пропанбутановой смеси) при заправке баллонов автомобилей.
Основная область применения - автозаправочные станции, осуществляющие расчет с покупателями за наличные деньги.
Описание

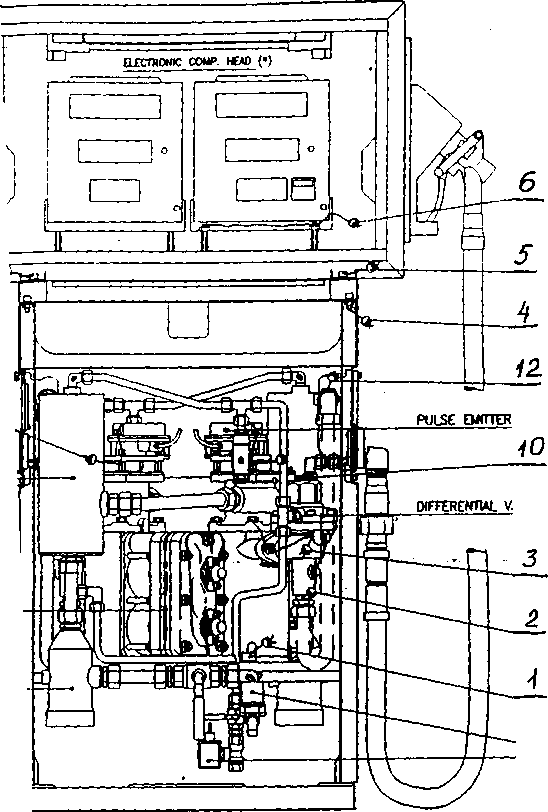

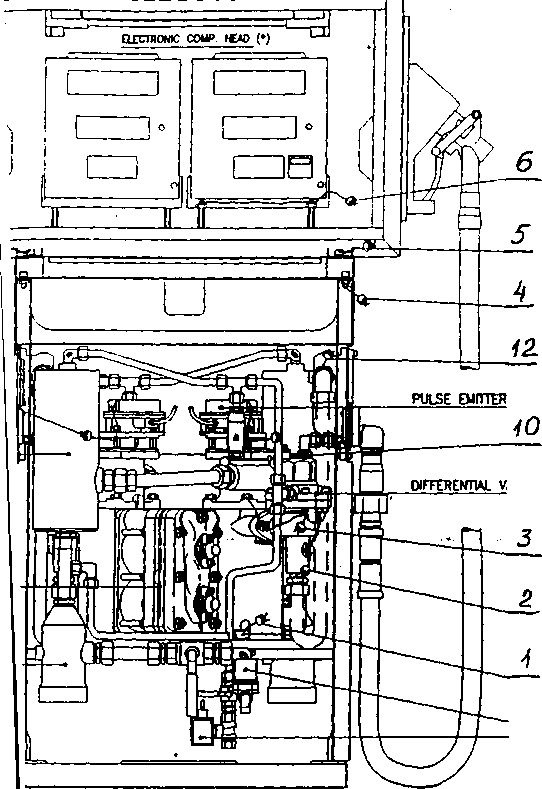

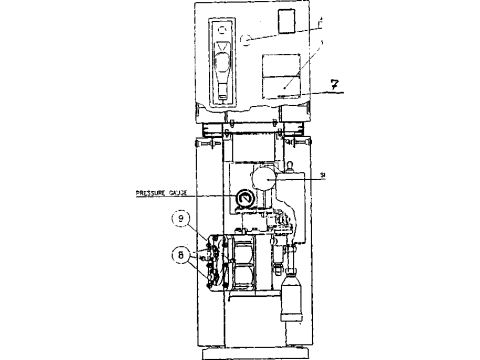

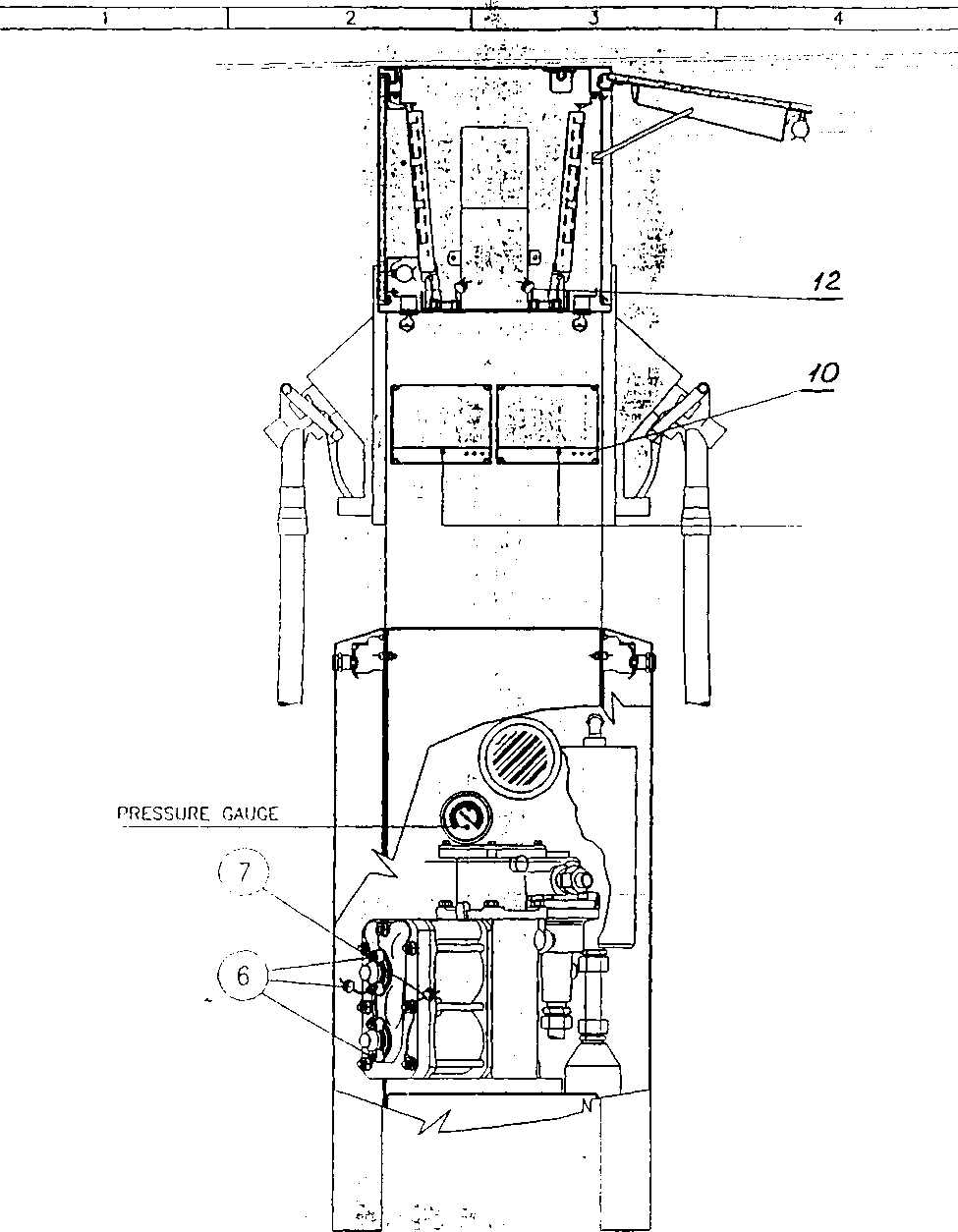

Сжиженный газ проходит через запорный клапан и фильтр. После этого он поступает в дегазатор, в котором происходит отделение возможных пузырьков газа и воздуха. Пропан-бутановая смесь в газообразном состоянии, отделенная от жидкой фазы, возвращается в стационарную цистерну по специальным трубопроводам для газообразной фазы через соответствующий запорный клапан.
Пропан-бутановая смесь в жидком состоянии проходит через обратный клапан, поршневой счетчик для сжиженного газа, дифференциальный клапан, гарантирующий прохождение через счетчик сжиженного газа только в жидкой фазе, шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом в баллон автомобиля.
На дисплей электронного блока выводится:
- объем выданной дозы сжиженного газа в литрах; .-=5^
- стоимость выданного сжиженного газа в рублях;
- цена одного литра сжиженного газа. ((/ V-*7
’ 1 If nncvnaoi'
Дисплей снабжен двумя необнуляемыми счетчиками-сумматорами: один показывает заправленный объем, а другой - соответствующую сумму.
Электронный блок оборудован системой автоматического подсчета объема, скорректированного для эталонной температуры 15 °C.
Расчет производится на основе измерения выданного сжиженного газа и коэффициента термического разрешения, запрограммированного в электроном блоке.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ
DPBA 050 LE DPC 050 LE
|
Вид топлива |
Сжиженный газ для заправки | |
|
Диапазон рабочей температуры, °C |
автомобилей. Смесь пропана и бутана минус 40 .. плюс 50 | |
|
Класс защиты блока электроники |
IP54 | |
|
Взрывозащищенность элементов гидравлической части |
2 Exde 11 ВТЗ | |
|
Электропитание от сети переменного тока: напряжение, В |
220 (+10% - 15%) | |
|
Индикация: Жидкокристаллический дисплей количество, шт |
1 или 2 | |
|
показания цены одного литра |
4 цифры | |
|
показания общей цены |
6 цифр | |
|
показания количества литров |
5 цифр | |
|
Минимальная производительность, Qmin, л/мин |
5 | |
|
Минимальная доза выдачи, л |
5 | |
|
Пределы относительной погрешности в рабочих условиях, % |
±1 | |
|
Число раздаточных рукавов, шт |
1 или 2 | |
|
Габаритные размеры, мм не более высота |
1700 |
1364 |
|
ширина |
440 |
416 |
|
длинна |
750 |
600 |
|
Масса, кг, не более 1 рукав |
170 | |
|
2 рукава |
260 | |
Знак утверждения типа
Знак утверждения типа наносится на фирменную табличку изделияи на техническую документацию фирмы.
КОМПЛЕКТ ПОСТАВКИ
Комплект поставки в соответствии с технической документацией фирмы.
Поверка
Поверка проводиться по методике, разработанной и утвержденной Бел-гим. мп ми we,-2tx>f
Основное поверочное оборудование - мерники для сжиженного газа с погрешностью 0,25 %.
Межповерочный интервал - 1 год.
Нормативные документы
Международная рекомендация МОЗМ MP № 117 "Измерительные системы для жидкости, кроме воды."
Техническая документация фирмы.
Заключение
Колонки топливораздаточные сжиженного газа DPBA 050 LE, DPC 050 LE соответствуют требованиям международной рекомендации МОЗМ МР №117 и технической документации фирмы.
