Установка для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3» № 001-1

Назначение

Установка для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3» № 001-1 (далее - установка) предназначена для воспроизведения и измерений заданных расходов жидкости (воды) в диапазонах массового расхода от 3 до 30600 кг/ч и объемного расхода от 0,003 до 30,600 м7ч методом статического взвешивания и в диапазоне объемного расхода от 0.003 до 30.600 м7ч методом сличения с эталонными расходомерами.

Область применения - метрологическая оценка расходомеров жидкоети (воды), расходомеров - счетчиков жидкости (воды), счетчиков воды промышленных и приборов учета воды индивидуальных, датчиков потока, входящих в состав теплосчетчиков, преобразователей расхода и других приборов учета расхода и количества воды (далее - СИ) номинальными диаметрами от DN3 до DN50 методом статического взвешивания и методом сличения с эталонными расходомерами.

Описание

Принцип работы установки заключается в измерении воспроизводимого установкой массового или объемного расхода жидкости (воды), пропускаемой через поверяемые СИ, и сравнении их показаний с показаниями установки. Установка позволяет проводить метрологическую оценку средств измерений (до 20 одновременно) методом статического взвешивания или методом сличения с эталонными расходомерами. В режиме статического взвешивания с помощью весоизмерительных систем и отклоняющих устройств установки осуществляется сбор рабочей жидкости в накопительных емкостях весоизмерительных систем и измерение среднего (усредненного по времени сбора рабочей жидкости в накопительных емкостях) массового или объемного расхода, воспроизводимых ус тановкой. В режиме сличения с эталонными расходомерами осуществляется измерение пропускаемых через поверяемые приборы объемных расходов рабочей жидкости и сравнении их показаний с показаниями эталонных расходомеров независимых испытательных столов установки.

Программное обеспечение позволяет провести обработку результатов измерения и рассчитать погрешность каждого поверяемого прибора в заданных значениях расхода.

Фотографии общего вида установки приведены в приложении 1. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: указаны в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина наносится на маркировочную табличку установки.

Поверка осуществляется по МРБ МИ.МН 3695-2023 «Система обеспечения единства измерений Республики Беларусь. Установка для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3». Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

СТБ 2299-2020 «Измерение расхода жидкости в заполненных трубопроводах. Метод взвешивания»;

ЯМИБ-023-61.22.РЭ «Установка для поверки расходомеров и счетчиков жидкости «У1IP-200 измерительная линия № 3». Руководство по эксплуатации»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ( ГР 'ГС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).

Методику поверки:

МРБ МП.МП 3695-2023 «Система обеспечения единства измерений Республики

Беларусь. Установка для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4________

Наименование и тин средств поверки

Весы электронные платформенные WP,HRP модификация HRP 300 Н2/3 HY10

ДЗесы электронные платформенные WP.HRP модификация IIRP 6 112/3     ______

Частотомер электронно-счетный 43-63/1

Генератор импульсов точной амплитуды 13-75_______________

Калибратор давления серии DPI модификация DPI 615

Калибратор многофункциональный GE DRUCK модификация TRX-II __________

Калибратор температуры серии ТС модификация RTC-158

Термогигрометр UNITESS TUB 1В

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик установки с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: установка для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3» № 001-1 соответствует требованиям СТБ 2299-2020 и технической документации производителя (руководство но эксплуатации).

11роизводи тель средства измерений

Филиал «Предприя тие средств диспетчерского и технологического управления» РУП «Гродноэнерго»,

Республика Беларусь, 230025, г. Гродно, ул. Молодежная, 2

Телефоп/Факс +375(152) 792259

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

11риложение:     1. Фотографии общего вида установки на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средства измерений

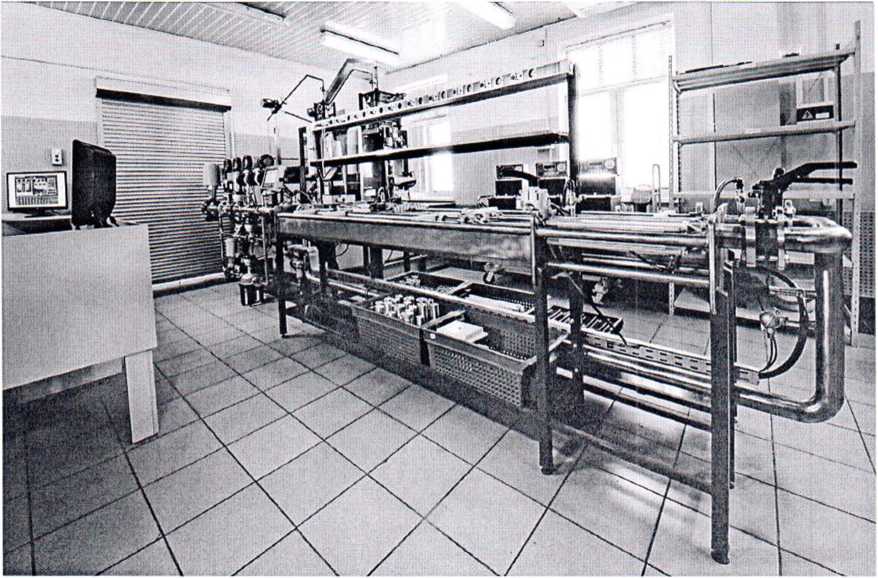

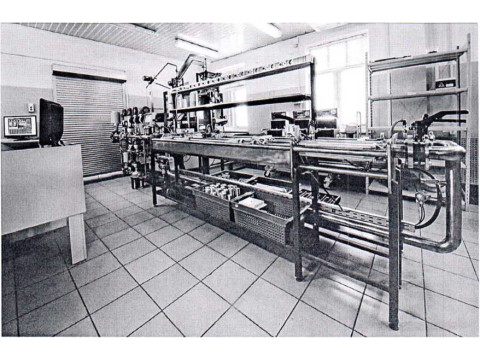

Рисунок 1.1 - Фотография общего вида установки для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3» № 001-1

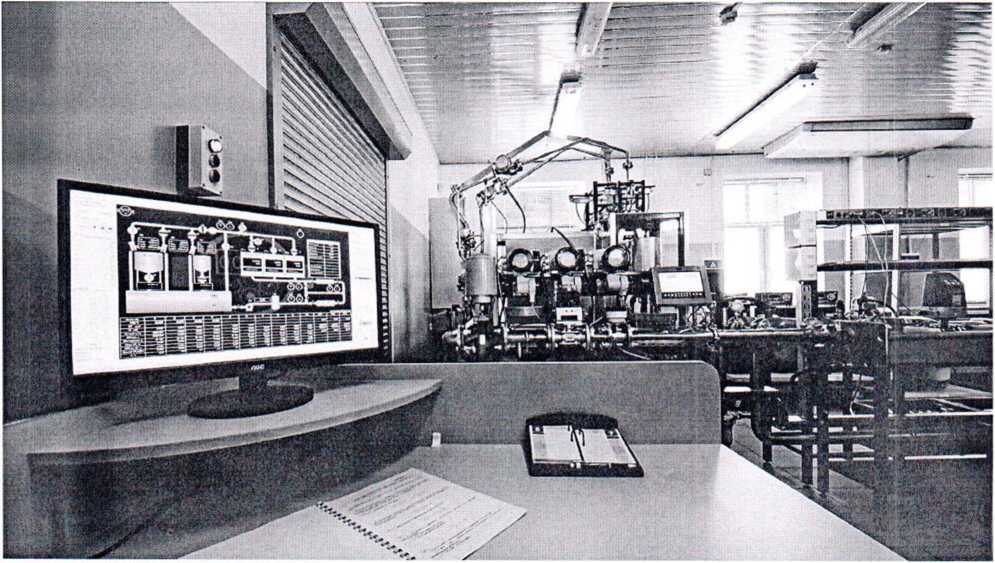

Рисунок 1.2 - Фотография общего вида установки для поверки расходомеров и счетчиков жидкости «УПР-200 измерительная линия № 3» № 001-1
