Измерительная система узла учета газа ГРС «Рогозно» филиала «Кобринское УМГ ОАО «Газпром трансгаз Беларусь» № 629/1-1

Назначение

Измерительная система узла учета газа ГРС «Рогозно» филиала «Кобринскос УМГ ОАО «Газпром трансгаз Беларусь» № 629/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давлений, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем стандартным сужающим устройствам (диафрагмой), термопреобразователем сопротивления ТСМ 012, или ТСМ 296, или ГСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и. следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63. по каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, м3/ч;

давление, кПа;

разность давлений, кПа;

температура. °C;

количество газа (нарастающего объема) от начала контрактных суток, м3.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тснзорсзистивный модуль. Под воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью тсрмопрсобразоватсля сопротивления ТСМ 012, или ТСМ 296, или ГСП 012. Принцип работы тсрмопрсобразоватсля сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Термопрсобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - НО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа предс тавлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений.

Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

_    _________________Наименование и тип средств поверки__

Термогигромстр UNITESS TUB 1____________________

Нутрометр микрометрический НМ_________

Микроскоп универсальный УИМ-23___

Микроскоп универсальный УИМ-21               __

Микрометр гладкий___________

Радиусомер оптоэлектронный LVS-24

Образцы шероховатости № 4_______

Щупы, класс точности 2____

Линейки поверочные тина ЛД по ГОСТ 8026-92___________________________

Рулетка измерительная по ГОСТ 7502-98_______

Нутромер микрометрический IIM

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства»._______________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Рогозно» филиала «Кобрипское УМГ ОАО «Газпром трансгаз Беларусь» № 629/1-1 соответствует требованиям технической документации (паспорт) ОАО «Газпром трансгаз Беларусь».

I Троизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. 11скрасова, 9

Телефон:+375 17 280 01 01

факс:+375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измерепий/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилепский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

629/1-1

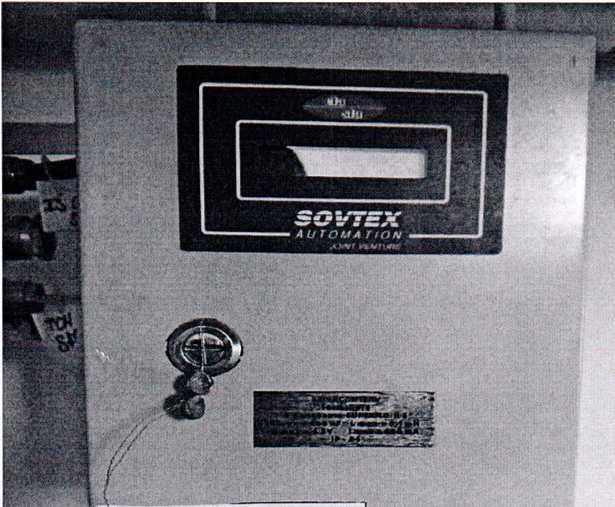

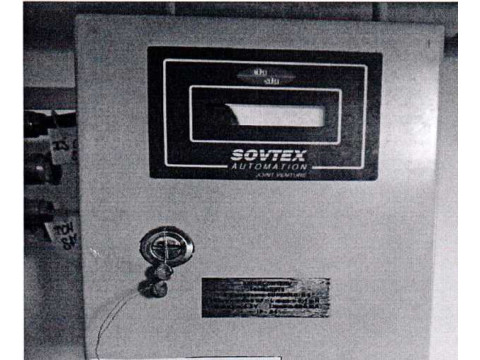

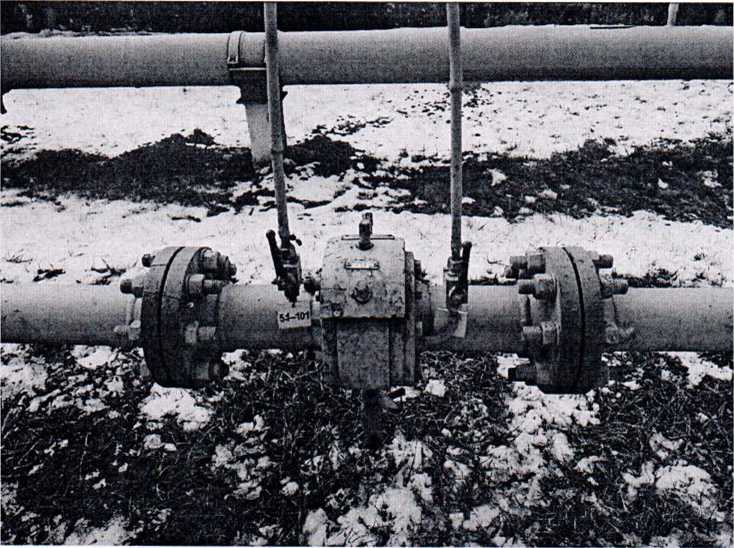

Рисунок 1.1 - Фотографии общего вида ИС УУГ

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное) Схема пломбировки от несанкционированного доступа

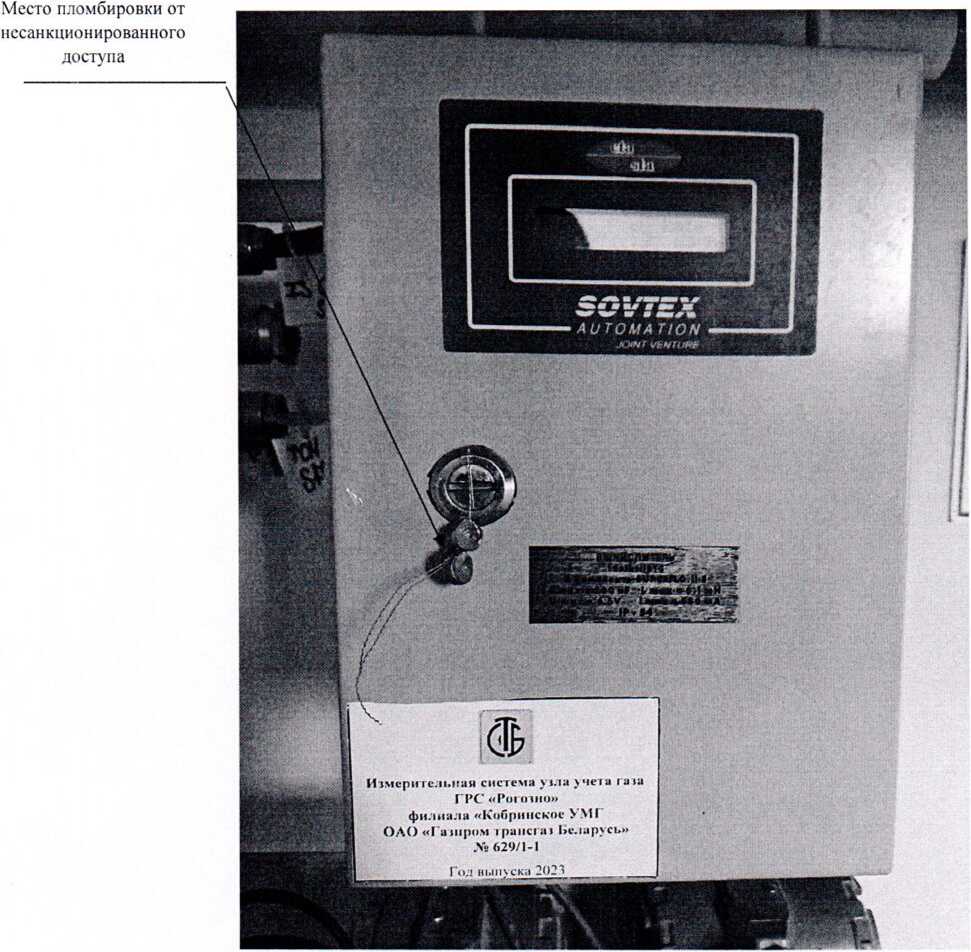

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
