Измерительная система узла учета газа ГРС «Ельск» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 809/1-1

Назначение

Измерительная система узла учета газа ГРС «Ельск» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 809/1-1 (далее - ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа, с приведением их к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2004-NG, измерительный трубопровод с первичным преобразователем расхода - счетчиком газа ультразвуковым USZ 08, термопреобразователсм сопротивления ТСП 012 и преобразователем давления Мстран-150.

В составе ИС УУГ используются средства измерений (далее - СИ) утвержденных типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении типа СИ. Перечень используемых СИ указан в таблице 3.

Принцип действия преобразователя-корректора электронного ERZ 2004-NG состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры газа, в числовые значения параметров газа, и последующем расчете объема газа, приведенного к стандартным условиям по ГОСТ 2939-63. с учетом температуры, давления и коэффициента сжимаемос ти.

Принцип действия счетчика газа ультразвукового USZ 08 (далее - счетчик газа) основан на измерении разности времени прохождения ультразвуковых импульсов но направлению и против потока проходящего но трубопроводу газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники USE 09. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из титана. Датчики закреплены фланцами непосредственно на корпусе и не выступают внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники USE 09 установлен на корпусе первичного измерительного преобразователя и рассчитывает скорость потока природного газа, усредненную но поперечному сечению счетчика газа, объемный расход и объем природного газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, измеренные значения и результаты вычислений. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2004-NG.

Измерения температуры природного газа производятся с помощью термопрсобразоватсля сопротивления ГСП 012. Принцип измерения температуры основан на зависимости сопротивления чувствительного элемента термопрсобразоватсля от температуры измеряемой среды. Термопреобразоватсль сопротивления состоит из измерительной вставки, выполненной в оболочке из нержавеющей стали с одним платиновым чувствительным элементом с номинальной статической характеристикой (НСХ) типа PtlOO по ГОСТ 6651-2009. соединительной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя абсолютного давления Метран-150. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователей формирует цифровой код. пропорциональный приложенному давлению.

ИС УУГ имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.ЗЗ 17-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета таза ГРС филиалов ОАО «Газпром транстаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки».

Сведения о методах измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»;

методику поверки:

МРБ МП.ЗЗ 17-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средств поверки           _

Тсрмогигромстр UNITESS TUB 1

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Ельск» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 809/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова, 9

Телефотт:+375 17 280-01-01, факс:+375 17 285-63-36

E-mail: office@btg.by.

Уполномоченное юридическое лицо, проводившее испытания средств измереттий/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт. 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

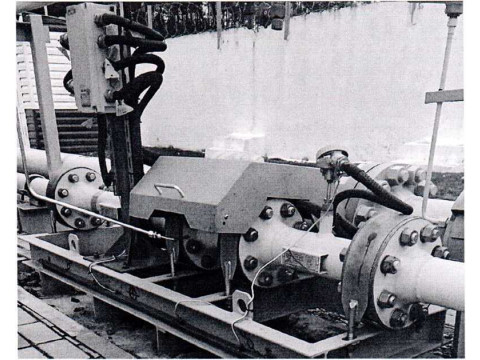

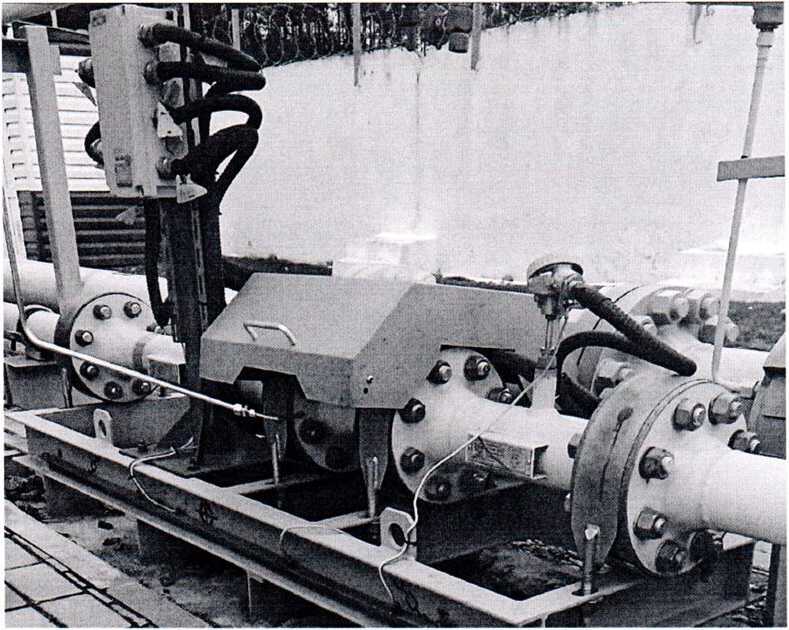

Рисунок 1.1- Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Ельск» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 809/1-1

__________Год выпуска 2023__________

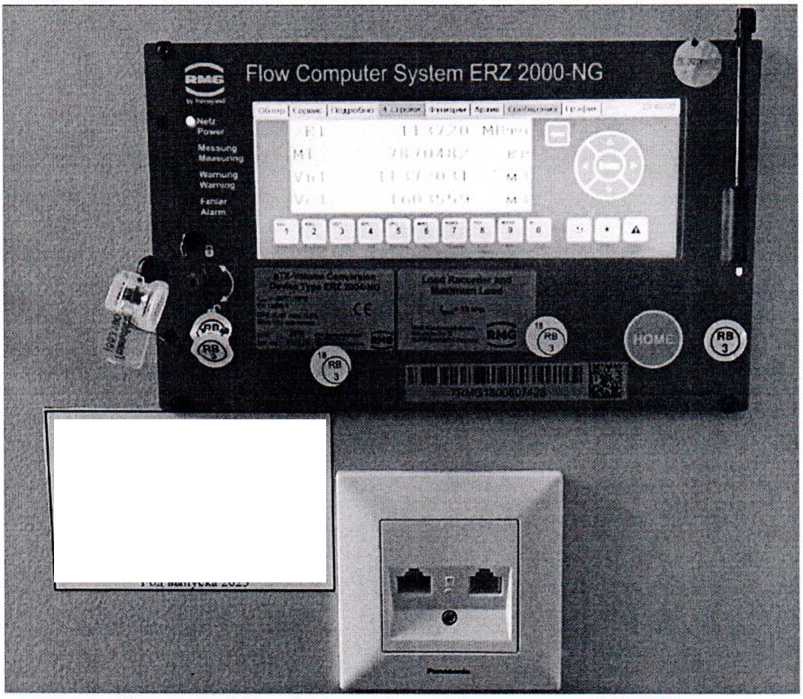

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

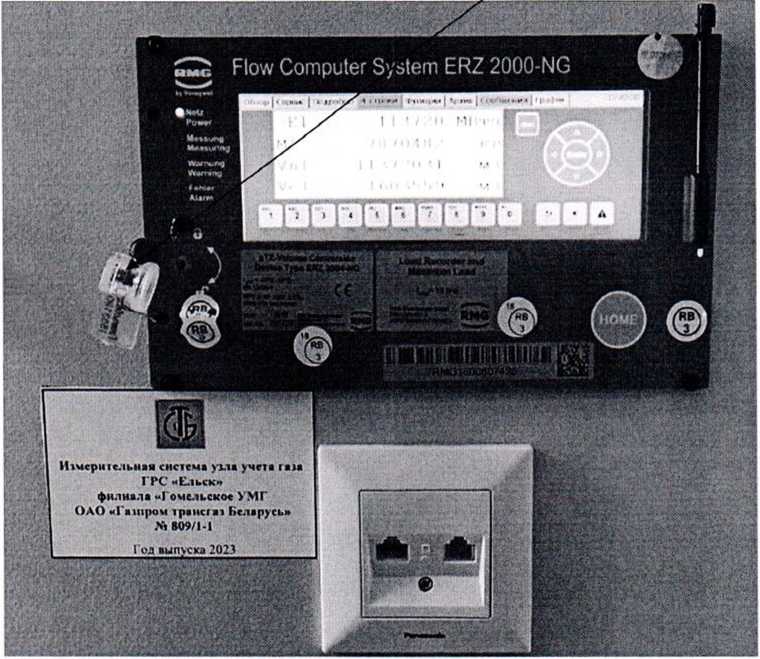

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
