Расходомеры лотковые MJK 713

Номер в ГРСИ РФ:	РБ 03 07 0695 03
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Расходомеры
Производитель / заявитель:	"MJK Automation A/C", Дания

Скачать

	Описание типа РБ 03 07 0695 03 [1998-08-21] rb-03-07-0695-03_1998-08-21.pdf	Скачать
	Описание типа РБ 03 07 0695 03 [2003-01-01] rb-03-07-0695-03_2003-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Расходомер лотковый MJK 713 предназначен для измерения объема и расхода сточных вод в зависимости от уровня жидкости в открытых протоках и каналах при помощи лотков Вентури, Паршала, Палмера - Боулюса, соответствующих требованиям ИСО 1438 “Измерение расхода жидкости в открытых руслах с помощью водосливов и лотков Вентури“, и расходомера-уровнемера ультразвукового, состоящего из датчика ультразвукового и преобразователя измерительно- электронного (преобразователя потока).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 0695 03
Наименование	Расходомеры лотковые MJK 713
Год регистрации	2003
Номер сертификата	2690
Дата регистрации	2004-01-12
Срок действия	2008-12-23
Получатель сертификата	фирма "MJK Automation A/C", Дания (DK)

Производитель / Заявитель

фирма "MJK Automation A/C"

Адрес: Дания

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.Мн 469-98 (утверждена ГП "ЦЭСМ")

Поверители

Скачать

	Описание типа РБ 03 07 0695 03 [1998-08-21] rb-03-07-0695-03_1998-08-21.pdf	Скачать
	Описание типа РБ 03 07 0695 03 [2003-01-01] rb-03-07-0695-03_2003-01-01.pdf	Скачать

Описание типа

Назначение Описание Принцип работы заключается в следующем: Комплектность Поверка Нормативные документы Заключение казяйвд We л Приложение №4 MJK

Назначение

Расходомер лотковый MJK 713 применяется для измерения потока при переработке сточных вод на объектах коммунального хозяйства и в промышленной сфере.

Описание

Расходомер лотковый MJK 713 состоит из следующих основных элементов:

- лотки Вентури, Паршала,Палмера - Боулюса

- датчик ультразвуковой для измерения уровня;

- преобразователь измерительно-электронный, позволяющий иметь следующую информацию:

- уровень жидкости в лотке, мм;

- усредненное и суммарное количество объема за час, на сегодня, за 24 ч$са, м3 ;

- усредненный и суммарный расход за час, на сегодня, за 24 часа, м3/ч, л/с;

- накопленное значение количества объема, м3 ;

- количество ливневых потоков, м3;

- время ливневого потока, с;

- объем последнего потока, mj ;

- время работы уровнемера и другие данные в соответствии с меню, в том числе архивирование данных.

Принцип работы заключается в следующем:

Через лоток проходит поток жидкости, количество и расход которого зависит от типа применяемого лотка, его геометрических размеров и уровня жидкости регистрируемого расходомером-уровнемером ультразвуковым.

Характер потока ламинарный (горизонтально текущая спокойная жидкость без завихрений), который обеспечивается длиной прямого участка на входе и выходе из лотка.

Уровень жидкости измеряется датчиком ультразвуковым, передающим сигнал пропорциональный уровню потока на преобразователь измерительно-электронный, индицирующий количество, расход сточных вод и другую информацию.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемая жидкость - водные потоки сточных вод.

Голдах

срёдс’в с тмеречи» Реслубмч- Беларусь

Расходомер-уровнемер ультразвуковой MJK 713:

Таблица 1

Ультразвуковой датчик	7005-1013	7005-1023
Диапазон измерения	0-3 м	0-30 см или 0-100 см
Частота	30 кГц	100 кГц
Температура эксплуатации	минус 20 - плюс 60°С
Габаритные размеры	103x94 мм
Кабель (удлиняется по заказу)	Экранированный маслозащитный PVC 12 м, 50 м 100 м
Степень защиты корпуса	IP 68, водонепроницаемый, не погружаемый

Таблица 2

Преобразователь потока
Диапазон измерения	0-30 см; 0-1 м; 0-3 м
Напряжение питания	220 В (-15 -+10) %, 110-120 В или 24 В, литиевая батарея для питания часов и блока постоянной памяти
Потребляемая мощность	10 ВА
Входной сигнал от ультразвукового датчика	0-20/4-20 мА
Основная погрешность	± 1 % от верхнего диапазона измерения уровня
Индикация	2x24 LCD дисплея для чтения и программирования
Габаритные размеры	185x240x115 мм
Материал	Полистирол с прозрачным покрытием СЕ EN50081-1, EN50082-1
Степень защиты корпуса	IP 65 по ГОСТ 14254

Технические характеристики лотков прилагаются

(см.приложение 1).

Суммарная погрешность измерения расхода (объема) в зависимости от типа применяемого лотка - от ± 3% до ± 5%.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Комплектность

Комплектность поставки в соответствии с технической документацией фирмы “МЖК Отомейшн А/С“, Дания.

Поверка

Поверка расходомера лоткового MJK 713 проводится в соответствии с МП.МН 469-98

Межповерочный интервал расходомера-уровнемера ультразвукового -1 год, лотков-первичная поверка (при выпуске из производства и после ремонта).

Средства поверки:

Вольтметр универсальный В7-21.

Мера уровня с имитацией уровня (0-3) м..

Рулетка измерительная по ГОСТ 7502.

Линейка измерительная по ГОСТ 427.

Головка измерительная по ГОСТ 28798.

Нутромер по ГОСТ 10.

Штангенциркуль по ГОСТ 166.

Уровнемерная образцовая установка типа УУО-И-2,5.

ОПЛОМБИРОВАНИЕ

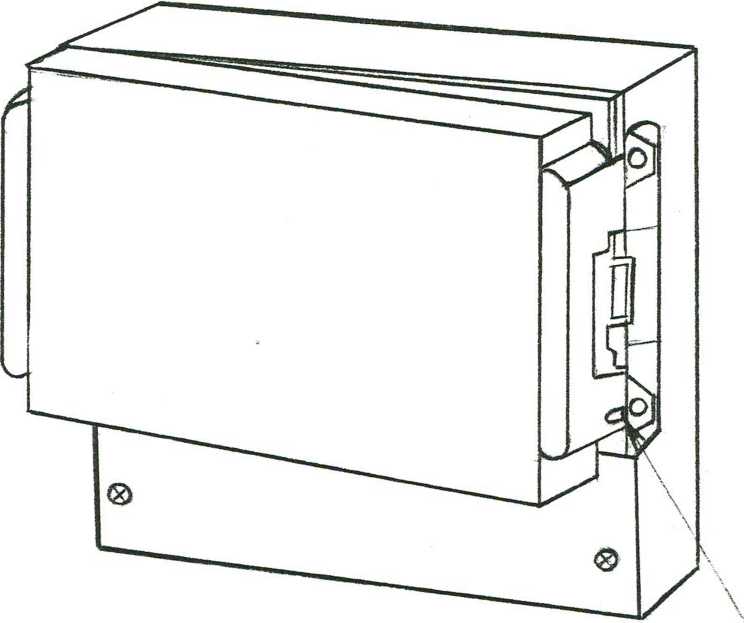

Схема пломбировки преобразователя потока прилагается (см.приложение 2).

Нормативные документы

Техническая документация фирмы “МЖК Отомейшн А/С“, Дания, ГОСТ 12997 и основные требования РДП 99-77.

Заключение

Расходомер лотковый MJK 713 соответствует технической документации фирмы “МЖК Отомейшн А/С“, Дания у ГОСТ 12997 и основным требованиям РДП 99-77.

Ведущий инженер Госстандарта Республики Беларусь

.А.Сычёва

Инженер II кат. ГП “ЦЭСМ'

Н.Л.Соломахо

Начальник отдела ГИ и ССИ ГП “ЦЭСМ'

С.В.Курганский

Ведущий инженер фирмы “МЖК Отомейшн А/С“, Дания

Peter Krabbe Moller

Тех. характеристика

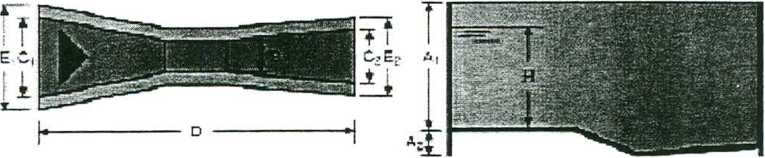

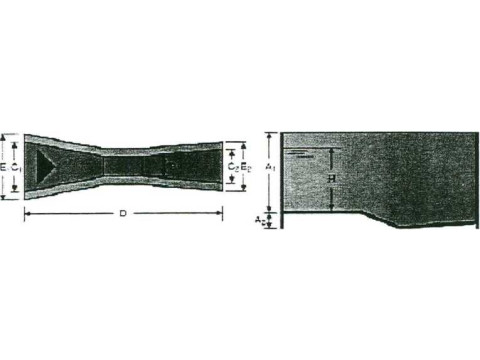

Лоток Паршалла

Размер 2" 50 мм 3" 75 мм 6" 150 мм 9" 225 мм 12" 300 мм	Q Q И Вес ^мш ^иах мах 10 м3/ч 100 м3/ч 393 мм 10.3 кг 27,5 м3/ч 275 м3/ч 591 мм 16.5 кг 60 м3/ч 600 м3/ч 609 мм 33.0 кг 12 м3/ч 1200 м3/ч 753 мм 43.5 кг 20 м3/ч 2000 м3/ч 885 мм 100.0 кг
Материал Фибергласс
Диапазон pH	pH 3-10
Диапазон температур	-20...+30° С, кратковременно до 90° С

Размеры

Тип	А1	А2	В	С1	С2	D	Е1	Е2
2 м	410	58	50.8	214	135	774	334	255
3"	610	75	76.2	259	178	914	379	298
6"	610	155	152.4	397	394	1525	517	514
9"	762	143	228.6	575	381	1626	695	501
12"	914	270	304.8	845	610	2867	965	730

Все размеры в мм.

Лоток Паршалла

170001	2" лоток, 0-100 м3/ч
170002	3" лоток, 0-275 м3/ч
170003	6" лоток, 0-600 м3/ч
170004	9" лоток, 0-1200 м3/ч
170005	Г лоток. 0-2000 м3/ч

Код заказа

ре^тр

I среде’, юме^нии i \ рк,гг/Опи<»‘ Белоусь / \Для цог^снпг/

р о д о л ж е н и е приложения 1

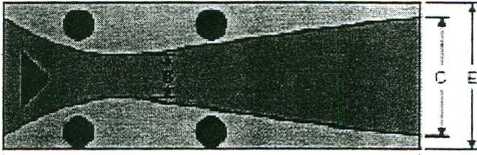

ЛОТОК ВЕНТУРИ

Тех. характеристика

Лоток Вентури

Размер		Q	Q	Н	Вес
5"	120 мм	2,5 м3/ч	25 м3/ч	102 мм	18,6 кг
5”	120 мм	10 м’/ч	100 м3/ч	257 мм	28,5 кг
6"	160 мм	20 м3/ч	200 м3/ч	337 мм	38,9 кг
9"	200 мм	42 м3/ч	420 м3/ч	381 мм	54,0 кг
9"	200 мм	58 м3/ч	580 м3/ч	535 мм	76,0 кг
Материал		AISI 316
Диапазон pH		3-12 pH
Диапазон температур		-20...+60°	С, кратковременно до 90	0 С

Размеры

Размер	А	В	С	D	Е
5"	150	120	300	1050	400
5"	300	120	300	1050	400
6"	300	160	400	1400	500
9"	320	200	500	1750	600
5"	520	200	500	1750	600

Все размеры в мм

Лотки Вентури

170050	5" лоток, 0-25 м3/ч
170052	5" лоток, 0-100 м3/ч
170063	6" лоток, 0-200 м3/ч
170072	9" лоток, 0-300 м3/ч
170076	9" лоток, 0-500 м3/ч

Код заказа

Диаметр	Ду	Двн	В	С	D	Е
8"	200	194	260	570	1190	290
10"	250	244	310	570	1190	290
12"	315	309	360	570	1250	290
15”	400	390	500	1100	1500	480
24"	600	590	700	1330	1700	690
30"	800	790	900	1670	2400	887

Все размеры в мм

Лоток Палмера-Боулюса

170080	8" лоток, 0-70 м3/ч
170081	10" лоток, 0-110 м3/ч
170082	12" лоток, 0-180 м3/ч
170084	15" лоток, 0-325 м3/ч
170086	24" лоток, 0-1100 м3/ч
170088	30" лоток, 0-1750 м3/ч

Тех. характеристика

Лотки Палмера-Боулюса

Размер 8" Ду200 мм 10" Ду250 мм 12" ДуЗ 15 мм 15" Ду400 мм 24" ДубОО мм 30" Ду800 мм	Q Q Н Вес 14“ м3/ч 7о“м3/ч 15“Гмм 2,8 кг 22 м3/ч 110 м3/ч 179 мм 3,5 кг 40 м3/ч 200 м3/ч 240 мм 4,8 кг 65 м3/ч 325 м3/ч 277 мм 9,8 кг 220 м3/ч 1100 м3/ч 453 мм 15,6 кг 350 м3/ч 1750 м3/ч 540 мм 30,1 кг
Материал	8", 10" and 12": Фибергласс 15", 24" and 30": ПВХ
Диапазон pH	3-10 pH
Температурный диапазон	-20...+30° С, для фибергласса возможен кратковременный нагрев до 90° С

Размеры

Код заказа

Место поверительнож клеимся

казяйвд

We л

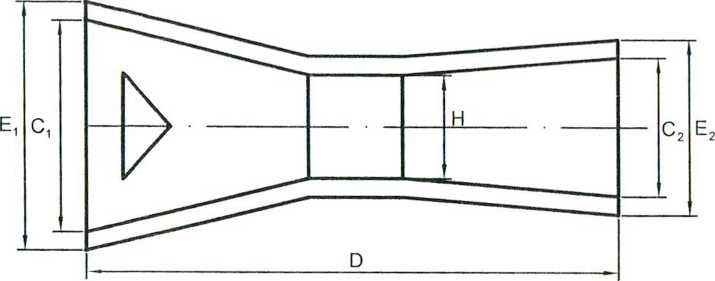

Приложение №4

Размер	A1	A2	в	C1	C2	D	E1	E2	F	G
2inch	410	58	50,8	214	135	774	334	255	406	114
3inch	610	75	76,2	259	178	914	379	298	457	152
6inch	610	155	152,4	397	394	1525	517	514	610	305
9inch	762	143	228,6	575	381	1626	695	501	864	305
12inch	914	270	304,8	845	610	2867	965	730	1343	610

Примечание: размеры Е1 и Е2 с допуском +_ 5 мм остальные размеры с допуском t 3 мм

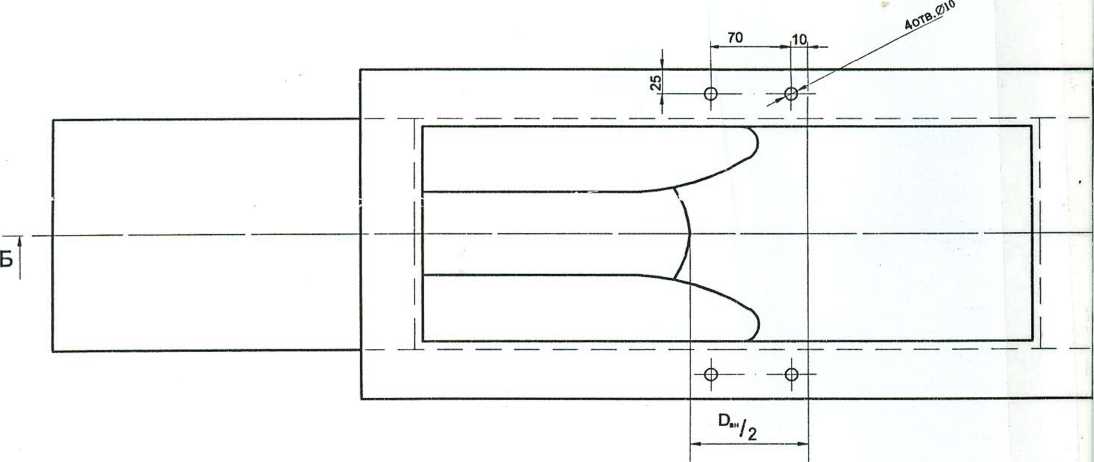

Б-Б

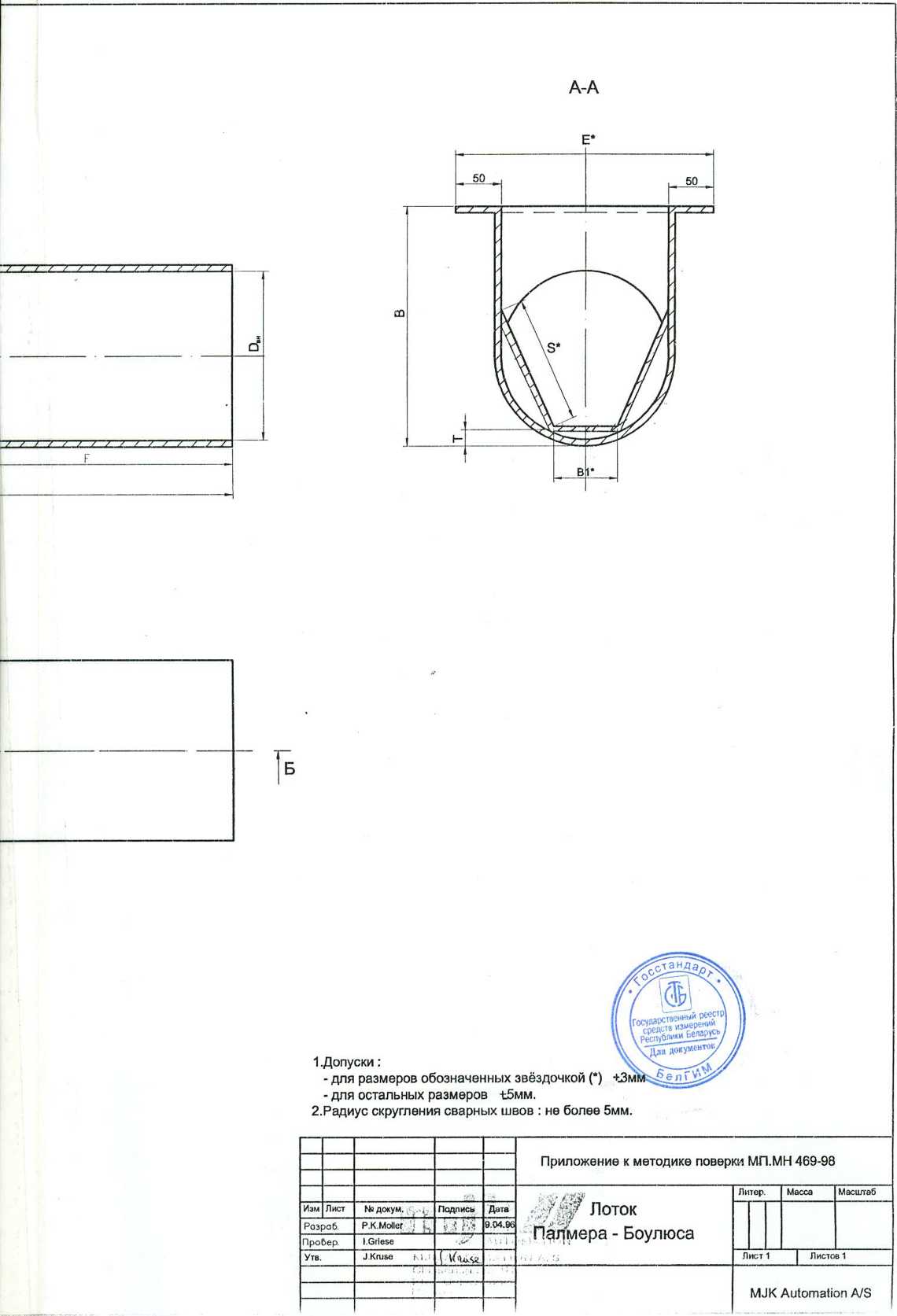

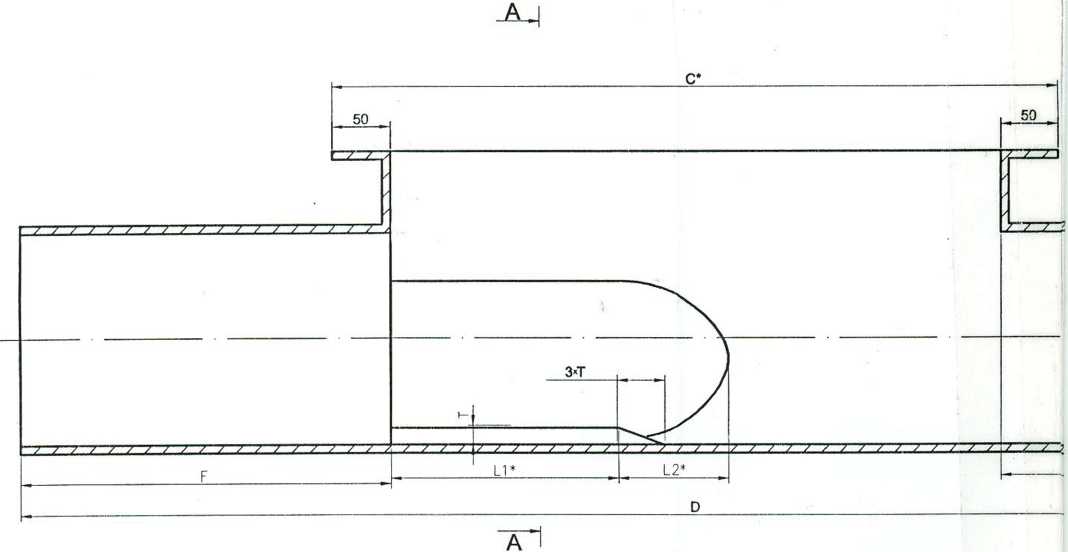

№кода	DN	D.H	В	D	С*	Е*	F	L1*	L2*	В1*	S*	Т*
170080	200	190	260	1190	650	290	320	200	106,5	65	155	13,5
170081	250	235	310	1190	700	335	295	240	130	72	180	16,0
170082	315	300	360	1250	820	400	265	290	157	85	230	20,0
170083	350	337	450	1500	900	437	350	340	180,5	105	255	22,5
170084	400	380	500	1500	1000	480	300	380	201	125,5	281	25,1
170085	500	475	570	1500	1160	575	220	500	266,5	166,7	373	33,3
170086	600	590	700	1700	1330	690	235	600	120	200	400	40
170087	700	688	800	2000	1500	788	300	675	350	240	500	60
170088	800	787	900	2400	1670	837	415	750	300	280	300	80

Q //u 11 c cww-e /f £' /

Б-Б .А..!

А-А

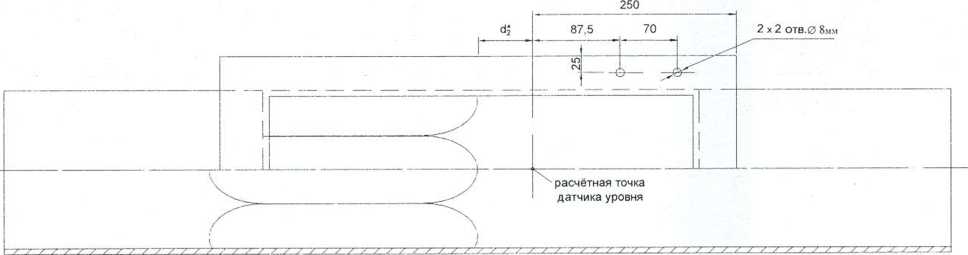

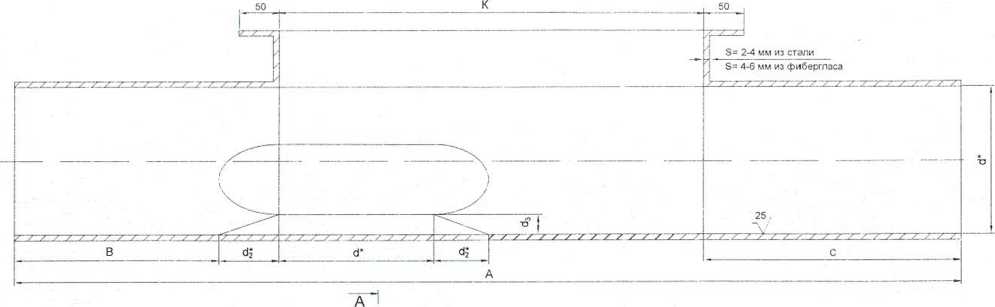

Код MJK	Dy	d*	А	В	С	d2	d3	К	S*
170080	200	194	1190	200	305	97	32	588	97
170081	250	244	1190	150	230	122	41	688	122
170082	300	308	1250	100	180	154	51	816	154
170084	400	380	1500	150	200	190	63	960	190
170086	600	584	2150	200	290	292	97	1368	292
170088 ___	800	784	2850	300	390	392	131	1768	392
