Счетчики холодной и горячей воды крыльчатые METRON JS и WS
| Номер в ГРСИ РФ: | РБ 03 07 0624 98 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "METRON", Польша |
|
Описание типа РБ 03 07 0624 98 [1998-01-01]
rb-03-07-0624-98_1998-01-01.pdf
|
Скачать |
Фирмой выпускаются крыльчатые счетчики холодной воды:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0624 98 |
| Наименование | Счетчики холодной и горячей воды крыльчатые METRON JS и WS |
| Год регистрации | 1998 |
| Номер сертификата | 647 |
| Дата регистрации | 1998-04-14 |
| Срок действия | 2003-04-14 |
| Получатель сертификата | фирма "METRON", Польша (PL) |
Производитель / Заявитель
фирма "METRON"
Адрес: Польша 87-100 Торунь, ул. Таргова 12/22
Контакты: +48 56 39 25 31, 39 25 58 // +48 56 3925 53 // rekl@hg.metron.torun.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МИ 1592-86 |
Поверители
Скачать
|
Описание типа РБ 03 07 0624 98 [1998-01-01]
rb-03-07-0624-98_1998-01-01.pdf
|
Скачать |
Описание типа
Назначение
Фирмой выпускаются крыльчатые счетчики холодной воды:
а) модификации:
■ одноструйные JS (JS 1,5 и JS 2,5)
- многоструйные WS (WS 1,5; WS 2,5; WS 3,5; WS 6,0; WS 10 и WS 15) б) модели:
. для модификации JS => 01, 15, 02, 21, 03, 35, 04, 41 и 42
. для модификации WS => 01 и 02
а также крыльчатые счетчики горячей воды:
а) модификации:
■ одноструйные JS (JS 1,5 и JS 2,5)
- многоструйные WS (WS 3,5; WS 6,0; WS 10 и WS 15)
б) модели:
. для модификации JS => 15, 26, 35, 46, 05 и 06
. для модификации WS => 05 и 06
Счетчики холодной воды крыльчатые предназначены для измерения объема прошедшей через счетчик холодной воды, протекающей по трубопроводу при температурах от 5 до 50 °C (рабочая температура 30 °C).
Счетчики горячей воды крыльчатые предназначены для измерения объема прошедшей через счетчик горячей воды, протекающей по трубопроводу при температурах:
■ от 5 до 105 °C (рабочая температура 90 °C) - модификации JS;
■ от 5 до 140 °C (рабочая температура 120 °C) - модификации WS.
Счетчики используются в системах холодного и горячего водоснабжения коммунально-бытовой сферы и промышленных объектов.
Описание
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды крыльчатки в значения объема воды, протекающей через счетчик.
Поток воды поступает через решетчатый фильтр в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение крыльчатки (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Отсчет производится в единицах измерения объема (м3).
Роликовое устройство содержит пять разрядов. Кроме того, на циферблате счетного механизма имеются четыре круговые шкалы для отсчета значений объема в долях метра кубического.
Счетчик имеет сигнальную звездочку, которая используется при регулировке и поверке, а также для определения порога чувствительности.
Модели 05, 15 и 35 имеют также встроенный датчик импульсов, предназначенный для дистанционного снятия показаний и передачи информации.
Конструкцией счетчиков предусмотрена защита магнитной муфты и датчика импульсов от внешнего магнитного поля.
Корпус счетчиков изготовлен из латуни; имеет патрубки либо под резьбовое, либо под фланце вое соединение.
Корпус счетчиков холодной воды - синего цвета, а счетчиков горячей воды - красного цвета.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочая среда |
=> горячая или холодная вода по ГОСТ 2874 |
|
Температура воды: ■ для счетчиков холодной воды ■ для счетчиков горячей воды: - модификации JS - модификации WS |
=> от 5 до 50 °C (рабочая температура 30 °C) => от 5 до 105 °C (рабочая температура 90 °C) => от 5 до 140 °C (рабочая температура 120 °C) |
|
Номинальный расход Qn |
=> 1,5; 2,5; 3,5; 6,0; 10,0 и 15,0 м3 |
|
Максимальное рабочее избыточное давление |
=> 1,6 МПа |
|
Потеря давления на максимальном расходе |
=> 0,1 МПа |
|
Емкость счетного механизма |
=» 99 999 м3 |
|
Цена единицы младшего разряда счетного механизма |
0,000 05 м3 |
|
Позиция установки: ■ для модификаций JS ■ для модификаций WS |
=> горизонтальная, вертикальная => горизонтальная |
|
Цена импульса выходного сигнала счетчиков: ■ холодной воды JS 1,5 15; JS 1,5 35 и JS 2,5 15 - горячей воды JS 1,5 15; JS 1,5 35; JS 1,5 05; JS 2,5 15; JS 2,5 05 и WS 3,5 05 - горячей воды WS 6,0 05; WS 10 05 и WS 15 05 |
=> 2,5 л/имп => 2,5 л/имп => 25 л/имп |
Пределы допускаемых значений основной относительной погрешности счетчиков: > для счетчиков холодной воды
- в диапазоне от Qmin до Qt: ± 5 %;
- в диапазоне от Qt до Qmax: ± 2 %;
> для счетчиков горячей воды
- в диапазоне от Qmin до Qt: ± 5 %;
- в диапазоне от Qt до Qmax: ±3 %.
Счетчики модификации JS соответствуют классу В по ИСО 4064 при горизонтальной установке и классу точности А по ИСО 4064 при вертикальной установке, а счетчики модификации WS классу точности В по ИСО 4064 (только горизонтальная установка).
|
Тип |
Счетчики холодной и горячей воды METRON JS и WS | |||||||
|
Модификации |
JS 1,5 |
JS 2,5 |
WS 1,5 |
WS 2,5 |
WS 3,5 |
WS 6,0 |
WS 10 |
WS 15 |
|
Модели счетчиков холодной воды |
JS 1,5 01 JS 1,5 15 JS 1,5 02 JS 1,5 21 JS 1,5 35 JS 1,5 03 JS 1,5 41 JS 1,5 42 JS 1,5 04 |
JS 2,5 01 JS 2,5 15 JS 2,5 02 JS 2,5 03 JS 2,5 04 JS 2,5 41* JS 2,5 42* |
WS 1,5 01 WS 1,5 02 |
WS 2,5 01 WS 2,5 02 |
WS 3,5 01 WS 3,5 02 |
WS 6,0 01 WS 6,0 02 |
WS 10 01 WS 10 02 |
WS 15 01 WS 15 02 |
|
Модели счетчиков горячей воды |
JS 1,5 15 JS 1,5 26 JS 1,5 35 JS 1,5 46 JS 1,5 05 JS 1,5 06 |
JS 2,5 15 JS 2,5 46* JS 2,5 05 JS 2,5 06 |
WS 3,5 05 WS 3,5 06 |
WS 6,0 05 WS 6,0 06 |
WS 10 05 WS 10 06 |
WS 15 05 WS 15 06 | ||
|
Диаметр условного прохода Ду, мм |
15 |
20 |
15 |
20 |
25 |
32 |
40 |
50 |
|
Расход воды, м3/ч: ■ наименьший Qmin |
0,03 (0,06) |
0,05 (0,10) |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,30 |
|
■ переходный Qt |
0,12 (0,15) |
0,20 (0,25) |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
■ номинальный Qn |
1,5 |
2,5 |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
■ наибольший Qmax |
3,0 |
5,0 |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, не более м3/ч |
0,012 |
0,020 |
0,012 |
0,020 |
0,025 |
0,030 |
0,064 |
0,080 |
Примечание: 1) в скобках указаны характеристики счетчиков при вертикальной установке;
2) для моделей, отмеченных знаком "*" диаметр условного прохода равен 15 мм.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

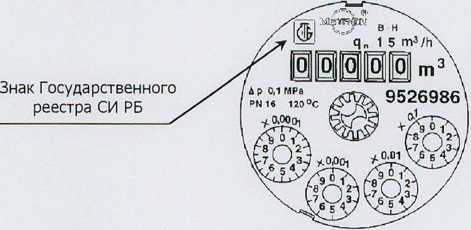

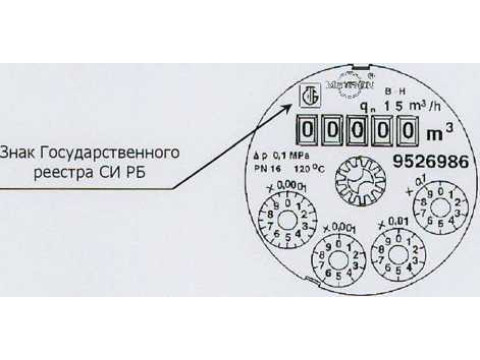

Знак Государственного реестра средств измерений Республики Беларусь наносится на:
циферблат счетного механизма
(в верхней части рядом со знаком изготовителя)
титульный лист паспорта счетчика воды
(выше наименования средства измерений в центр
Комплектность
Комплект поставки счетчиков согласно документации фирмы "METRON",:
■ счетчик холодной или горячей воды крыльчатый METRON JS или WS - 1 шт. (типоразмер в соответствии с заказом);
■ упаковка - 1 шт.;
• эксплугационная документация (паспорт) - 1 экз.
Поверка
Счетчики холодной и горячей воды поверяют по МИ 1592-86 "ГСИ. Счетчики воды крыльчатые. Методика поверки".
Межповерочный интервал - 2 года.
По результатам поверки оформляется свидетельство о поверке согласно СТБ 8003, а на счетчик наносится клеймо поверителя (клеймо предотвращает доступ к регулирующему устойству счетчика).
Схема размещения клейма в зависимости от конструктивного исполнения счетчика:
Место нанесения поверительного клейма
Нормативные документы
Счетчики холодной и горячей воды крыльчатые METRON JS и WS соответствуют:
■ ГОСТ 6019 "Счетчики холодной воды крыльчатые. Общие технические условия";
■ Международному стандарту ИСО 4064 "Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды";
■ Рекомендации МОЗМ Р72 "Счетчики горячей воды";
■ документации фирмы "METRON", Польша.
Заключение
Счетчики холодной и горячей воды крыльчатые METRON JS и WS соответствуют требованиям ГОСТ 6019, ИСО 4064, МОЗМ Р72 и документации фирмы "METRON", Польша.
