Аппараты спиртоизмеряющие контрольные АСК-200; АСК1-200

Назначение

1.1 Аппарат спиртоизмеряющий контрольный предназначен для измерения объема водно-спиртового раствора и содержащегося в нем безводного спирта. Аппарат обеспечивает автоматический учет этилового спирта, вырабатываемого на спиртовых заводах.

1.2 Аппарат имеет две модификации - АСК-200 и АСК1 -200.

Аппарат АСК-200 предназначен для автоматического измерения объема протекающего через него водно—спиртового раствора и общего количества абсолютного спирта, содержащегося в нен.

для лщгчаш-гчв

Аппарат ACK1-3UU предназначен только для автоматического измерения сььена протекающих побочных продуктов спиртового производства.

Обозначение аппарата содержит наименование и количество спирта, пропускаемое аппаратом.

ПРИНЦИП ДЕЙСТВИИ И ОПИСАНИЕ КОНСТРУКЦИИ

3.1 Измерение и учет во дно-спиртового раствора (,рис.1,31

Дли измерения объеиа водио-спиртовсго раствора предназначен измерительный барабан 2, инеющии форму цилиндра. В наружный цилиндр барабана вварен внутренний цилиндр меньшего диаметра . Кольцевая полость между внешними и внутренними цилиндрмэми разделена тремя радиальными перегородками на три равные по объему отделения. Эти отделения имеют сообщение с внутренний цилиндром через продольные щели. Каждое отделение барабана имеет сливную щель в наружной цилиндре. барабан со своей осью спирается на подшипниках, укрепленных в станине и имеет возможность свободного вращения.

Водно—спиртовой раствор из

приемного цилиндра но переливной трубе

поступает вс внутренний цилиндр барабана. Из последнего водно-спиртовой раствор через продольную щель вливается в одно из отделений измерительного барабана, а по заполнении этого отделения начинает заполнять следующем.- отделение барабана - За счет смещении центра тяжести ба рабан выходит из равновесия и начинает вращаться против часовой стрелки. При этой наполненное отделение барабана опорожняется в корыто, а следующее отделение наполняется. i аким образен, протекающим через ап парат вод»;.;;-спирт г;в:;и раствор заставляет ироцаться барабан, а вращение барабана, в с.гюю очередь, оудет персдаваться iepe;-; шестеренку, укрепленную на иередкек »..-..;цс оси барабана, циферблатам счетчика ьиирч ...

Для у .к-та оьъсна асднс-сииртовогг; раствора аппарат снаьхен счетчике» спирта счетного механизма Ь. Счетчик имеет пять колес, вращающихся каждое на своей оси, причем на каждой из осей насажены металлические циферблаты. На каждый циферблат нанесены десять цифр от и до У. В’ передней стенке счетчика находятся отверстия, через которые иогут быть одновременно видны не более двух цифр циферблата, причем читается неньшая цифра.

Максимальное показание1 счетчика спирта УУУЦУ дал. При далызейнюн вращении измерительного барабана во всех отверстиях счетчика спирта показыв.зются нули, и учет спирта начинается сначала.

2.2 Измерение и учет крепости всдне-спиртового раствора и содержания беавсД)Ю1 -а спирта {. Тис . 1.2) .

Для измерения крепости водно-спиртового раствора аппарат имеет приемный цилиндр 11, мсп.ывск 13, весовой квадрант 7, указательную стрелку 6, розетку барабана, ведущее колесо, тормозные коробки, счетчик безводного спирта, щеточный тормоз и грузики 16.

В рабочей состоянии поплавок нагружен в всдно—спиртовой раствор, который непрерывно поступает в приемный цилиндр. В зависимости от плотности водно-спнртвсга раствора поплавок занимает определенное положение .

У карательная

стрелка,

жестко связанная

с поплавком, своим концом

визуально будет показывать текущее значение крепости ври 2UC с на спир-тонетрической икале. Чен крепче водно—спиртовой раствор, т-е. чем

меньше его платность,

тем нике спускается поплавок и,

соответственно,

поднимается свободный

конец указательной стрелки и, наоборот.

Учет безводного спирта, содержащегося в протекающей через аппарат водно-спиртсвон растворе, производится следующим образен:

а) ври заполнении каждого отделения измерительный барабан враща

ется против

часовой стрелки,

вместе с барабаном вращается трехлопаст—

ная розетка, тится ролик, зетки ролик

укрепленная

ось которого

вод влиянием

на оси барабана, во профилю края розетки ка-прикреилева к рычагу шкалы. При вращении ро— собственной тяжести будет спускаться вниз по правому контуру лопасти розетки, а затем подниматься вверх по левану контуру следующей лопасти. При этан шкала совместно с рычагом будет делать колебания справа налево и слава направо, причем число колебаний будет соответствовать чи<.лу пятилитревкх выливании барабана, так как розетка имеет столько л <_• лопастей, ск< лько отделений инеет барабан;

&) в левую стлрспу шкала будет стклоняться каждый раз до одного и того же сйределеннс! о недежения, а в правую сторону шкала будет стк.ю — пяться лишь до встречи с указательной стрелкой. i-абочии профиль шкалы составляет1 некоторую функцию платности водно—спиртового раствора и построен таким образом, что угловое перемещение шкалы при разной крепости водно-спиртового раствора пропорционально содержание в вен безводного спирта. При крепости 1UUX {но объему) угловое перемещение шкалы составит 36 , а при крепости 6U% (.по объему) угловое перемещение шкалы будет' 16;

в) каждый раз, когда икала двигается налево. робки захватывают обод ведущего колеса и заставляют его пройти дугу того хе числа градусов, какую опишет и шкала. Величина прейденной ободом ведущего колеса дуги учитывается счетчиком безводного спирта;

г] при движении направо ведущее колесо остается без движения, так как оно тормозится шариками неподвижной тормозной коробки. Ганин образен, циферблаты счетчика безводного спирта будут вращаться и учитывать безводный спирт только тогда, когда будет вращаться ведущее колесо, величина хе пути, пройденного обеден ведущего колеса, находится в пряной зависимости от размера дуги, описываемой шкалой; величина же дуги определяется тем или другим положением стрелки, зависящим от степени пегрухения поплавка, т.е. от крепости [плотности] водно—спиртового раствора в цилиндре.

Счетчик объема безводного спирта устроен так хе, как счетчик объема раствора, с той лишь разницей, что кроне пяти вращающихся циферблатов для отсчета единиц, десятков, сотен и т.д. до десятков тысяч декалитров, имеется еще шестой циферблат для отсчета сотен тысяч литров. Максимальное показание этого счетчика УУУУУУ л. При дальнейшем движении ведущего колеса во всех отверстиях счетчика показываются нули и учет безводного спирта начинается сначала.

Чтобы нейтрализовать силу инерции ведущего колеса, а также вс избежание его вращения от случайных причин, ведущее колесо снабжено щеточный тормозом.

Для измерения крепости [плотности] водис-спиртсвогс раствора предназначен прионный цилиндр 1 Г . При нормальной работе аппарата уровень водно-спиртового раствора в приемном цилиндре должен находиться на 1Б-20 мн ниже верхней кромки переливного кармана.

Во время работы аппарата при превышении максимально» производи-

r'i   Ы-i С-С Т И у } -Ed •».. £5 HpEvEHwH МИЛИНДре НС ДНЫ;<3€-ТСЯ И ВСДЯО~СПКр’1 СВОИ

рЙСТВОр Ьуд<_‘1 рч?; »1_> В          НСк К«1рНаН , СТНУ/да по систветс-ТЕук:-

Трупе- И,.»- ’ % iir’T С сИКОСТь Др<М !. у ю .

ЙЗ ПрИСГНОГО ЦК-ЗМ1.'Дра ЪСДНО-СЕИрТ-ЗВОН paC’JBOp Г*С ТруоС псступаот в измерительный вараоан.

Для создания в приемном цилиндре и измерительном барабане однородной среды [по плотности] в аппарате предусмотрена система перемешивания водно-спиртового раствора посредствен циркуляционных трубок.

2.3 Крепление узлов аппарата

Для

крепления

ci 111 1 ci Р cd *Г а

предваа н а. чей а

конструкция>

в которой

крепятся все перечисленные

специальная

рамная

г

анг

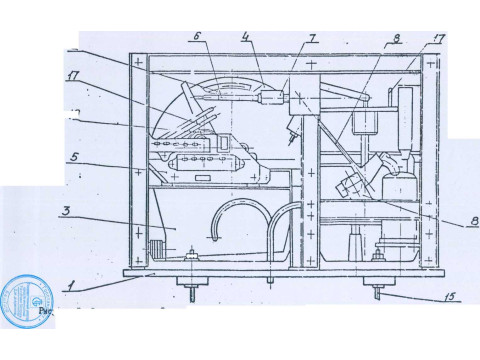

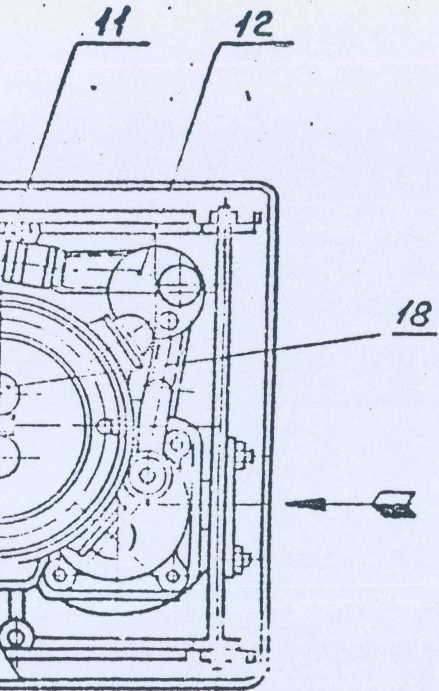

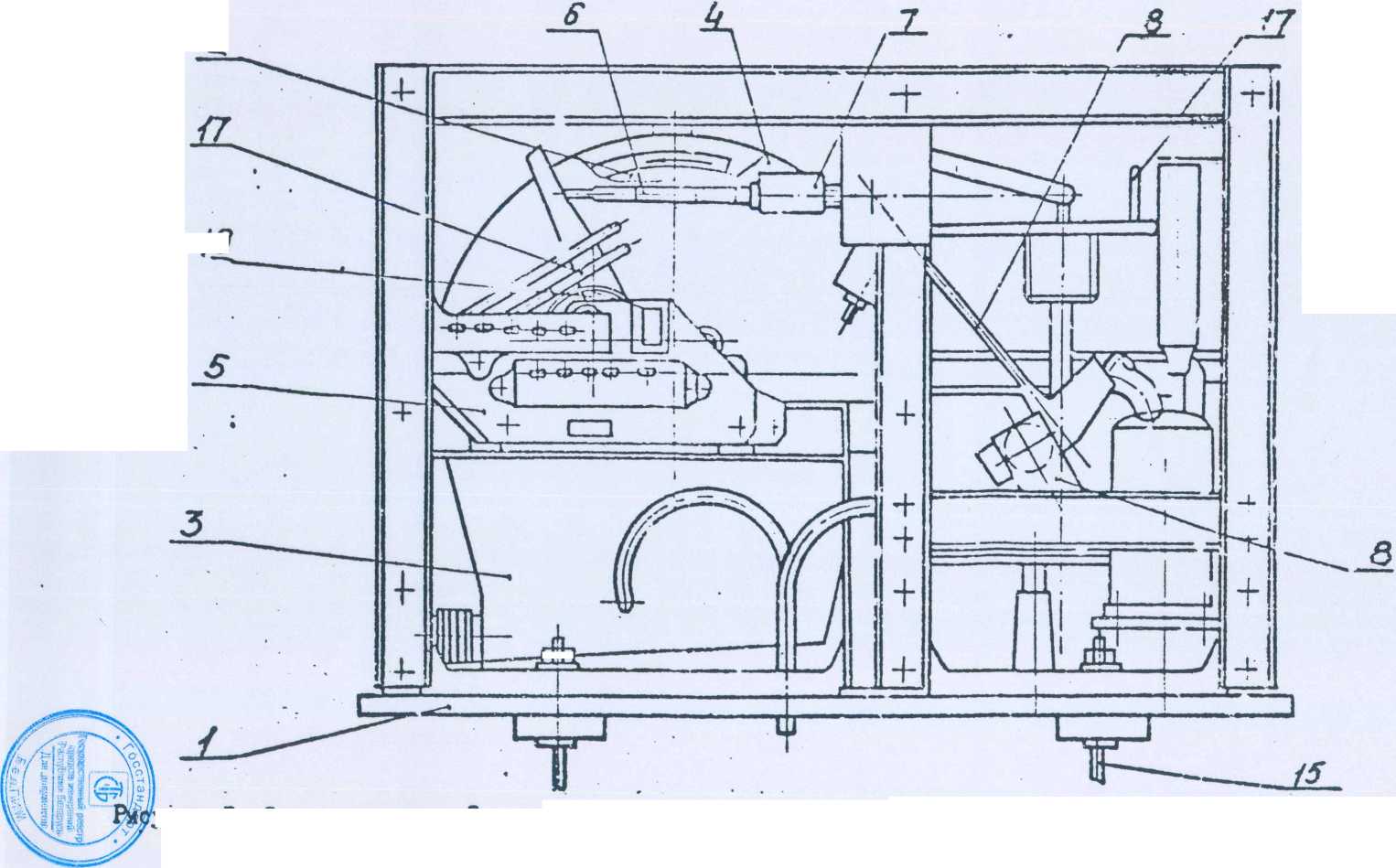

УноклТ. I - основание; 2 - измерительный барабан: 3 - корыто; 4 - перекрытие корыта* 5 - счетный механизм: 6 -стрелка;.'? - весовой квадрат;-б - гаситель колебаний; II - оилиндр; 12 — задний стояк; 13 - поплавок; 14:- патрубок; 15 - фундаментный болт; 17 -i терьсметр максимальный 18 - г/>узхмс'«г?г..4 “. г (по’э.-И; 12,13, 14,18, см.Рисунок 2), 13-ЗеЗулю. колесо

।

о>

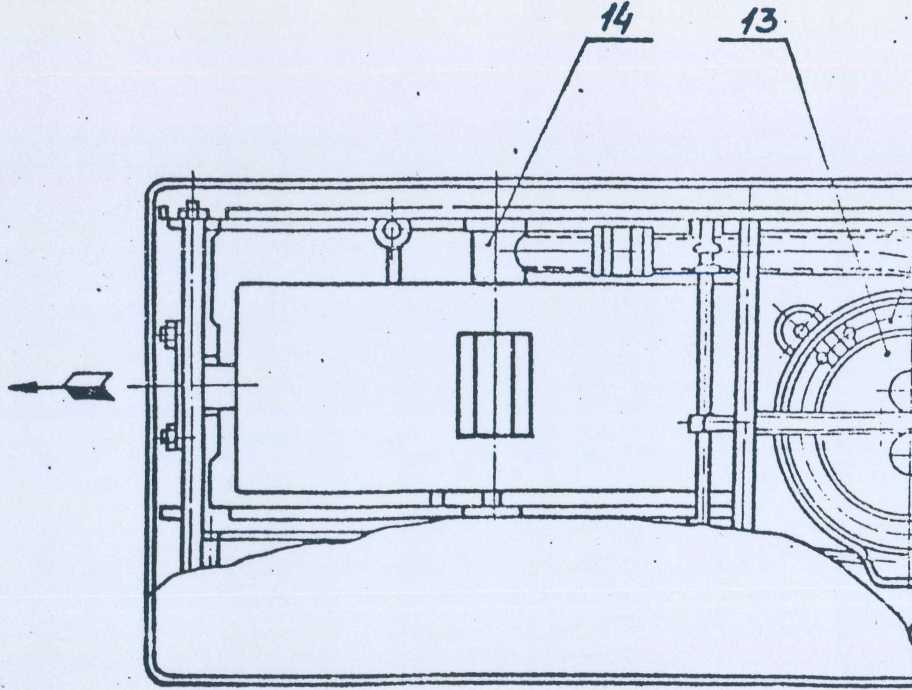

Рисунок 2.

соединена с жесткой платформой.

Для защити от внешних воздействии и для преграждения доступа к деталям и элементен измерительных устройств

аппарат закрыт кожухом.

После сборки защитный кожух пломбируется. Лицевая панель кожуха имеет стеклянное окно, позволяющее считывать показания счетчиков.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРНК 1ЕЕИС ГИКИ

3.1 Количество спирта, пропускаемое аппаратом до 200 дал/ч.

3.3 Пределы измерения аппарата по показаниям счетчиков:

при учете водно—спиртового раствора от 1.0 до УУУУ9,0 с ценой деления 1,U Дал;

при учете бе.зводног-о спирта до УУУУУ,У Дал с ценой деления О,1 Дал.

3.3 Относительная погрешность аппарата при измерении объема водно—спиртового раствора и безводного спирта с температурой 2О£2*’с—Ди, 8%.

3.4 Вместимость измерительного барабана 1 8^-У , 007л.

3.8 Грузики для настройки аппарата отмаркированные номерам осот— ветствующего поплавка и цифрами "btl-hU", ”80 — bll", ”1UU— 1УУ". Масса грузиков определяется в зависимости от веса и обмена поплавка по технологической инструкции завода-изготовителя.

3.6 Крепость измеряемого водно—спиртового раствора У2 +1 8% .

3.7 Температура измеряемого водно-спиртового раствора +Ь...+2ЬС.

3.8 'Температура окружающего воздуха + 1 У . . . +3U° С .

З.У Водно-спиртовой раствор должен бить чист, без загрязнений (.мути, браги и т.д-J и кислот.

3.10 Габариты, масса аппарат а

i            величина

Наименование параметра       <--------------------------------

I ДСК-2ОО       i АСК1-200

Габариты аппарата, мн, не более

3.11 Если в условиях эксплуцатации температура поступавшего в аппарат всдно—спиртового раствора будет выходить за пределы EUrC23 С,то следует вводить поправку на отпосительнув погрешность аппарата.

Погрешность определяется по "Таблицам для определения содержания этилового спирта в водно-спиртовых растворах” [таблица 3J.Издательство стандартов.Москва 1У7Уг.

4. ЗНАК РОСУ ДАРСТВЕННО!‘О РЕЕСТРА

Знак i'осударственного реестра наносится на титульный лист ру — ковсдства по эксплуатации ACK.OtJ.UUU РЭ графическим способен, табличку изделия способом гравирования.

Ь . КОНИ .Т EK i Нч )С Т ь

Аппарат — 1 шт.

[’рузики для настройки аппарата, оч маркированное “SU—bU" — 3 шт.

•■аи-8У'  - г шт.

"tuo-iuu” - г шт.

Поплавок — 1 шт.

6. НС-ВЕРКА

Новерк.а аппарата производится в соответствии с " йетодикой поверки аппарата спяртсизнс-t ;ш:кв,е1 о >:сн-:-рольнсго А-..К —EiiU” Mil viJ52~(/7 Ьехпойерс•звки ип-<-ереал аппарата не белее эдк л-о гида. ■ТЬо^уАч;ваиие для ; j сворки з - нерныи сосуд па PUU дн, класс TC4iK:CTi; <: — сток.)ине мерные енкости на l,Ub,U,1 ди; - ареометр стеклянный ио РОСТ 1tt4U1-aib;

— термометр лабораторный с ценой деления U,1eC пс I OCT 3tJ43ti-tiU. Место клеинения согласно приложения А.

7. НОРМАТИВНАЯ ДОКУМЕНТАЦИИ

7.1 РОСТ IblbU—6У. Машины,

приборы и другие технические изделия.

Испытания для

различных климатических рай

Категории

эксплуатации

хранения и транспортир

VptXrr'/t'.-ni'ji-.iic/E'jjycb /

тических факторов внешней среды.

7.2 ГОСТ 2.114-95.Технические условия,

73 ГОСТ 2.601-95. Эксплуатационные документы.

7.4 СТБ 8001-93 Государственные испытания средств измерений. Основные положения. Организация и порядок проведения.

7.5 СТБ 8003-93 Поверка средств измерений. Организация и порядок проведения.

ЗАКЛЮЧЕНИЕАппарат спиртоизмеряющий контрольный АСК-200, (АСК1-200) соответствует всем требованиям нормативной документации.
