Таксометры автомобильные электронные БелТАКС

Назначение

Таксометры автомобильные электронные БелТАКС (далее - таксометры) предназначены для измерений пройденного расстояния и времени простоя или времени движения автомобиля-такси со скоростью, меньшей отношения значений часового тарифа к километровому, автоматического вычисления денежной суммы, причитающейся за пользование автомобилем-такси, а также для отсчета и отражения параметров, характеризующих режим работы такси на линии.

Область применения - транспортная отрасль.

Описание

Принцип действия таксометров основан на измерении пройденного расстояния методом подсчета числа импульсов, поступающих от автомобиля-такси, установленного на автомобиле-такси, а также измерении времени простоя или времени движения автомобиля-такси со скоростью, меньшей отношения значений часового тарифа к километровому, методом подсчета импульсов, генерируемых встроенным в таксометр кварцевым резонатором.

Таксометры изготавливают модификаций БелТАКС и БелТАКС Смарт.

Представление информации таксометрами БелТАКС производится индикацией на встроенном жидкокристаллическом дисплее и выводом на печать на чековой ленте при помощи встроенного печатающего механизма в виде текущих и накопленных показаний и отчетов.

Отображение информации таксометрами БелТАКС Смарт производится на отдельном агрегатируемом устройстве с экранной (виртуальной) клавиатурой и выводом на печать на чековой ленте отдельного агрегатируемого печатающего устройства.

Таксометры обеспечивают расчет платы за проезд с учетом предоплаты, платы за заказ (фиксированной или состоящей из платы за подачу и платы за ожидание), платы за абонирование (состоящей из фиксированной стоимости посадки и фиксированной стоимости проезда), покилометровой платы и (или) почасовой платы, скидки и выбора формы оплаты (наличная или безналичная).

Таксометр оснащен встроенным блоком энергонезависимой памяти(опционально). встроенными часами реального времени с календарем.

Программирование метрологических параметров таксометра реализовано:

для таксометра БелТАКС с клавиатуры таксометра, программирование регистрационных и технологических параметров и чтение отчетов реализовано подключением к персональному компьютеру типа IBM PC и (или) посредством подключения технического носителя информации (электронный брелок ключ);

для таксометра БелТАКС Смарт, программирование регистрационных и технологических параметров и чтение отчетов реализовано подключением к ПК. или к планшетному компьютеру (Tablet PC), или к мобильному телефону (смартфону).

Таксометр обеспечивает подключение датчика скорости (для БелТАКС), указателя режимов работы автомобиля-такси (указателя режимов), средства контроля налоговых органов и опознавательного фонаря автомобиля-такси (фонаря), таксометр Бел ГАНС Смарт дополнительно обеспечивает подключение программных касс.

Таксометр БелТАКС обеспечивает подключение импульсов движения автомобиля через датчик скорости, входящий в комплект поставки таксометра, таксометр БелТАКС Смарт обеспечивает непосредственное подключение импульсов движения автомобиля. При несанкционированном отключении таксометра от электропитания или при неисправности агрегируемых устройств обеспечена блокировка работы с регистрацией даты и времени отключения (подключения) таксометра или агрегатируемых устройств.

Таксометр обеспечивает световую индикацию режимов работы «свободен / занят», «на смене / не работаю», «блокировка».

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схемы пломбировки от несанкционированного доступа приведена в приложении 3.

Обязательные метрологические требования представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, представлены в таблице 2.

Таблица 2

Продолжение таблицы 2

Комплектность

11 Доступно в сети интернет на сайте: taximeter.by, либо на бумажном носителе по дополнительной заявке потребителя;

2) Поставляется по отдельной заявке

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП.3578-2023 «Система обеспечения единства измерений Республики Беларусь. Таксометры автомобильные электронные Бел ТАКС. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы устанавливающие:

требования к типу средств измерений:

ТУ BY 100125184.003-2006 «Таксометры автомобильные электронные БелТАКС. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (TP 2018/024/BY).

методику поверки:

МРБ МП.3578-2023 «Система обеспечения единства измерений Республики Беларусь. Таксометры автомобильные электронные БелТАКС. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4________________________________________________________________ ,

Наименование и тип средств поверки __________________ ■

Установка для поверки таксометров БелТАКС/УПТ-01__

Манометр шинный ручного пользования 50-300 кПа по ГОСТ 9921-81________

Штангенциркуль ШЦ-1-125-0,1 по ГОСТ 166-80_________

Участок автодороги IV категории СНИП 2.05.02.85;

Термогигрометр Unitess ТНВ-1________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: таксометры автомобильные электронные БелТАКС соответствуют требованиям ТУ BY 100125184.003-2006, ТР ТС 020/2011, TP 2018/024/BY.

Производи гель средств измерений

УН «АЛЬТЕРНАТИВНЫЕ ТЕХНОЛОГИИ»

Республика Беларусь, 220035. г. Минск, ул. Тимирязева, 46. оф. 3 тел: +375 17 247 91 11 e-mail: а 1 tech2000 a mail.ru

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-ma i 1: inlbT/belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схемы пломбировки от несанкционированного доступа на 2 листах.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

БелТАКС

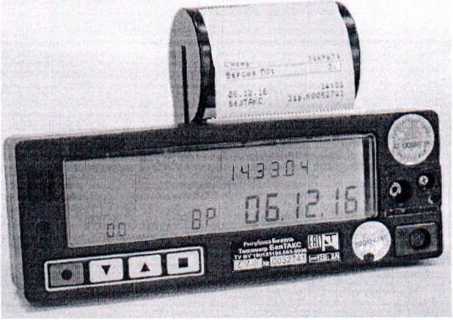

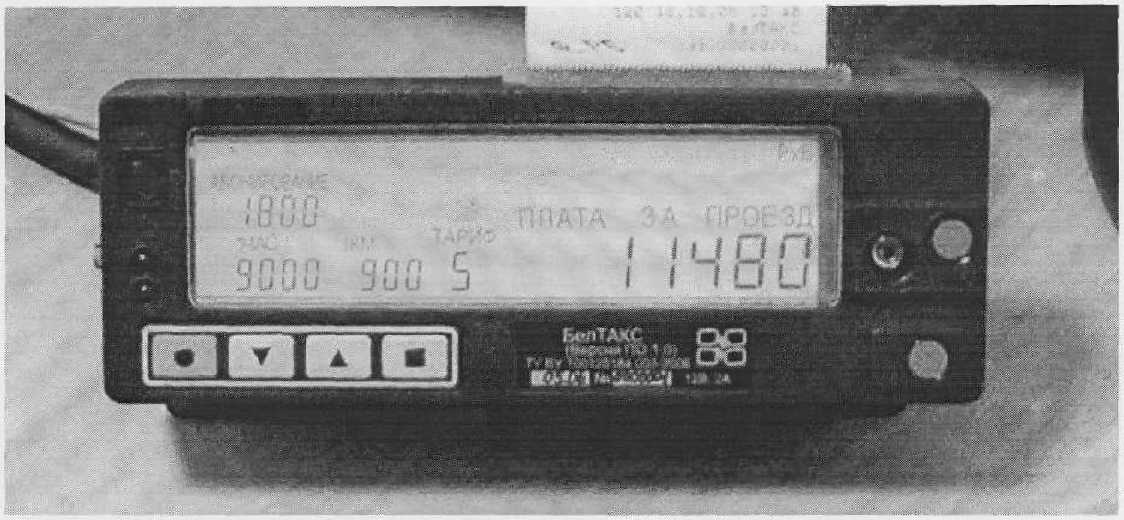

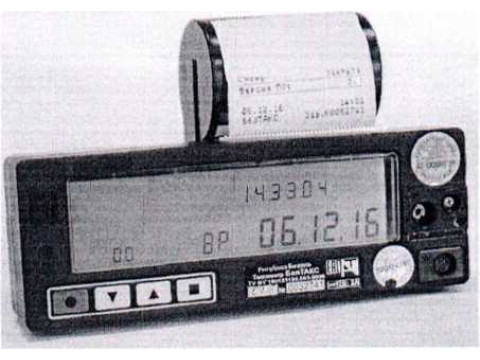

Рисунок 1.1 - Внешний вид таксометров автомобильных электронные БелТАКС

БелТАКС Смарт

02.22

Рэслублиса Беларусь

Таксометр БелТАКС ТУ BY 100125184.003-2006

БелТАКС

Таксометр БелТАКС Смарт ТУ BY 100125184.003-2006

10.22

Республика Беларусь

№ЧИЦ1т1 =12В; 0,5А

БелТАКС Смарт

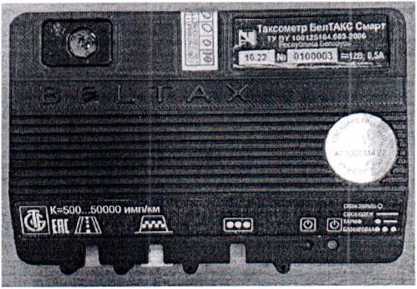

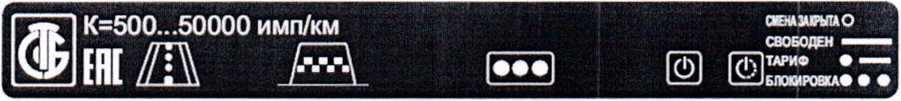

Рисунок 1.2 - Фотография маркировки таксометров автомобильных электронные БелТАКС

Приложение 2

(обязательное)

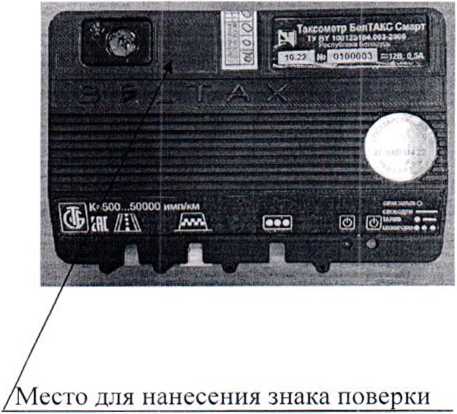

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

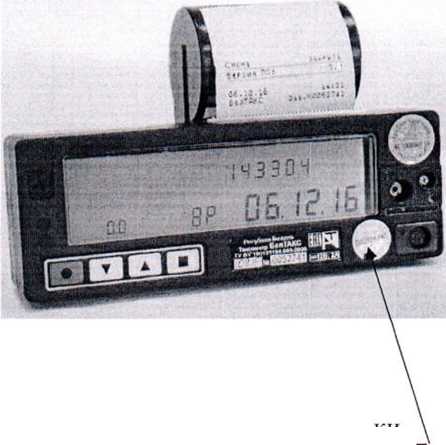

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

Приложение 3 (обязательное)

Схемы пломбировки от несанкционированного доступа

программирования технологических и регистрационных параметров

              Мастичная или пластиковая пломба ЦТО, защищающая от несанкционированного доступа к печатающему механизму Мастичная или пластиковая пломба ЦТО, защищающая от несанкционированного

соединение таксометра и кабеля таксометра

Мастичная или пластиковая пломба Государственной метрологической службы, защищающая от несанкционированного вскрытия корпуса

о о

EEIaIEI С

астичная или пластиковая пломба Государственной метрологической службы, защищающая от несанкционированного программирования метрологических параметров и вскрытия корпуса

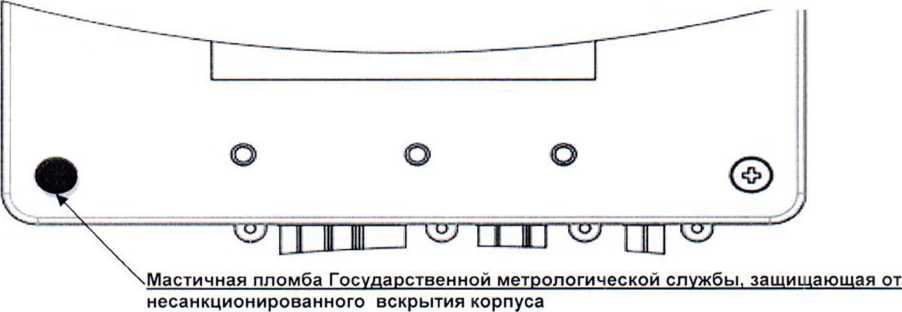

Рисунок 3.1 - Схема расположения пломб на передней и задней панелях таксометра БелТАКС

Свинцовая пломба Государственной метрологической службы, защищающая от несанкционированного отключения кабеля переходного от таксометра, кабеля таксометра от переходного кабеля и от датчика скорости

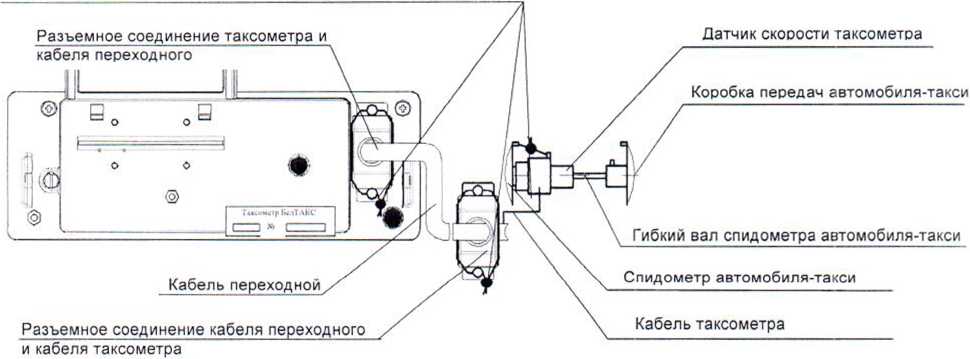

Рисунок 3.2 - Схема расположения пломб на кабелях таксометров для автомобилей-такси с механическим спидометром

Мастичная или пластиковая пломба Государственной метрологической службы, защищающая от несанкционированного программирования метрологических параметров и вскрытия корпуса

Разрушающаяся пломба-наклейка, защищающая от (несанкционированного изменения исходных данных

Спидометр автомобиля-такси

1-1® МА

Линия связи спидометра

Таксометр БелТАКС Смарт ТУВГ1ДП251МДВ®»

Коробка передач автомобиля такси

К-600...60000 имп/км

Свинцовая пломба ЦТО, защищающая от несанкционированного отключения таксометра от таксометрового оборудования_____________________________

Промежуточный разъем спидометра

Свинцовая пломба Государственной метрологической службы, защищающая

Свинцовая пломба Государственной метрологической службы, защищающая от несанкционированного отключения таксометра от таксометрового оборудования

Рисунок 3.3 - Схема расположения пломб на корпусе, на кабелях таксометров Бел ТАКС Смарг для автомобилей-такси с электромеханическим и электронным спидометром
