Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEye AverSpeed»
| Номер в ГРСИ РФ: | РБ 03 06 8368 21 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | СЗАО "Безопасные дороги Беларуси", г. Минск |
Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEyc AverSpecd» (далее - системы) предназначены для вычисления средней скорости движения транспортных средств (далее ТС) на определенном участке автомобильной дороги по результатам фиксированного значения длины определенного участка дороги и вычисленного значения интервала времени, за который ГС преодолевает определенный участок дороги.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 8368 21 |
| Наименование | Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEye AverSpeed» |
| Год регистрации | 2021 |
| Номер сертификата | 14613 |
| Дата регистрации | 2021-12-15 |
| Срок действия | 2026-12-15 |
| Получатель сертификата | СЗАО "Безопасные дороги Беларуси", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СЗАО "Безопасные дороги Беларуси"
Адрес: 220030, ул. Первомайская, 16
Контакты: тел.: +375 17 229-75-11, факс +375 17 229-75-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3168-2021 «Система обеспечения единства измерений Республики Беларусь. Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEye AverSpeed». Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 06 8368 21 [2023-12-14]
rb-03-06-8368-21_2023-12-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 8368 21 [2022-02-17]
rb-03-06-8368-21_2022-02-17.pdf
|
Скачать |
Описание типа
Назначение
Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEyc AverSpecd» (далее - системы) предназначены для вычисления средней скорости движения транспортных средств (далее ТС) на определенном участке автомобильной дороги по результатам фиксированного значения длины определенного участка дороги и вычисленного значения интервала времени, за который ГС преодолевает определенный участок дороги.
Область применения определение средней скорости транспортных средств на определенных участках автомобильных дорог.
Описание
Принцип действия системы основан на вычислении скорости движения ТС в зоне контроля косвенным методом но результатам фиксированного значения длины определенного участка дороги и вычисленного значения интервала времени, за который ТС преодолевает определенный участок дороги. Вычисления интервала времени проезда ГС определенного участка дороги производится но результатам фиксации времени проезда зон контроля, расположенных в начале и в конце определенного участка дороги. Фиксация проезда ГС в зоне контроля происходи! в момеш распознавания государственного регистрационного знака ГС и формирования снимка ГС с информацией о текущем времени, дате, координатах местоположения комплекса программно-аппаратного (КИЛ), статусе подключения к спутникам, распознанным государственным регистрационным знаком, тине КПА. серийном номере КПА. месте установки КИЛ. В качестве оборудования, используемого для фиксации проезда рубежей на определенном участке дороги, применяю! КИЛ «RoadEye AS». Изменение метрологически значимых параметров системы при нормальной эксплуатации невозможно. Управление режимами работы и настройками системы осуществляется с помощью внешнего и внутреннего npoi раммного обеспечения (далее - ИО), которое имеет 1 степень защиты по С'ГБ OIML 1) 31-2015 и исключает возможность несанкционированных настроек и вмешательств, приводящих к искажению результатов измерений. Для защиты каналов передачи данных применяется закрытая сеть VPN и метод добавления хэш-суммы файла по MD5 в виде 32 символов в конце тела каждого файла .jpg. Для обработки данных поступающих с КИЛ используется сервер с техническими характеристиками нс менее: Intcl(R) Xeon(R) Silver 4110 CPU @ 2.10GIlz, DDR 128 Gb. SSD 2Tb x4 (RAID 10).
Фото! рафии общего вида средств измерений представлепы в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
1 |
2 |
|
Длина определенного участка автомобильной дороги, м |
от 1000 до 10000 |
|
Пределы относительной погрешности длины определенного участка автомобильной дороги, % |
±0,5 |
|
Диапазон определения средней скорости ГС на определенном участке автомобильной дороги, км/ч |
от 20 до 250 |
|
Пределы допускаемой абсолютной погрешности определения средней скорости движения ТС на определенных участках автомобильных дорог, км/ч: 1) длиной от 1000 до 1500 м включитсльно: в диапазоне от 20 до 40 км/ч включительно в диапазоне от 40 до 65 км/ч включи тельно в диапазоне от 65 до 95 км/ч включительно в диапазоне от 95 до 120 км/ч включительно в диапазоне от 120 до 155 км/ч включительно в диапазоне от 155 до 190 км/ч включительно в диапазоне от 190 до 250 км/ч включительно 2) длиной от 1500 до 2000 м включительно: в диапазоне от 20 до 55 км/ч включительно в диапазоне от 55 до 80 км/ч включительно в диапазоне от 80 до 120 км/ч включительно в диапазоне от 120 до 145 км/ч включительно в диапазоне от 145 до 190 км/ч включительно в диапазоне от 190 до 250 км/ч включительно 3) длиной от 2000 до 2500 м включительно: в диапазоне от 20 до 65 км/ч включительно в диапазоне от 65 до 95 км/ч включительно в диапазоне от 95 до 140 км/ч включи тельно в диапазоне от 140 до 170 км/ч включительно в диапазоне от 170 до 250 км/ч включительно 4) длиной от 2500 до 3000 м включительно: в диапазоне от 20 до 75 км/ч включительно в диапазоне от 75 до 105 км/ч включительно в диапазоне от 105 до 155 км/ч включительно в диапазоне от 155 до 190 км/ч включительно в диапазоне от 190 до 250 км/ч включительно । 5) длиной от 3000 до 3500 м включительно: в диапазоне от 20 до 80 км/ч включи тсльно в диапазоне от 80 до 120 км/ч включительно в диапазоне от 120 до 170 км/ч включительно в диапазоне от 1 70 до 250 км/ч включи тсльно |
±2 ±4 ±8 ±12 ±20 ±30 ±50 ±2 ±4 ±8 ±12 ±20 ±33 ±2 ±4 ±8 ±12 ±25 ±2 ±4 ±8 ±12 ±20 ±2 ±4 ±8 ±17 |
|
11аимснованис |
Значение |
|
1 |
2 |
|
6) длиной от 3500 до 4000 м включительно: в диапазоне от 20 до 90 км/ч включи тельно в диапазоне от 90 до 130 км/ч включительно в диапазоне от 130 до 185 км/ч включительно в диапазоне от 185 до 250 км/ч включительно 7) длиной от 4000 до 4400 м включи гелыю: в диапазоне от 20 до 95 км/ч включительно в диапазоне от 95 до 140 км/ч включительно в диапазоне от 140 до 200 км/ч включительно в диапазоне от 200 до 250 км/ч включительно 8) длиной от 4400 до 5000 м включи гелыю: в диапазоне от 20 до 100 км/ч включи гелыю в диапазоне от 100 до 145 км/ч включи тельно в диапазоне от 145 до 210 км/ч включительно в диапазоне от 210 до 250 км/ч включительно 9) длиной от 5000 до 6500 м включительно: в диапазоне от 20 до 105 км/ч включи гелыю в диапазоне от 105 до 155 км/ч включительно в диапазоне от 155 до 220 км/ч включительно в диапазоне от 220 до 250 км/ч включи гелыю 10) длиной от 6500 до 8500 м включительно: в диапазоне от 20 до 120 км/ч включи тельно в диапазоне от 120 до 175 км/ч включительно в диапазоне от 175 до 250 км/ч включительно 1 1) длиной от 8500 до 10000 м включи тельно: в диапазоне от 20 до 135 км/ч включительно в диапазоне от 135 до 200 км/ч включи тельно в диапазоне от 200 до 250 км/ч включительно |
±2 ±4 ±8 ±15 ±2 ±4 ±8 ±13 ±2 ±4 ±8 ±12 ±2 ±4 ±8 ±10 ±2 ±4 ±8 ±2 ±4 ±6 |
|
1 Гределы допускаемой абсолютной погрешности формирования шкалы времени КИА относительно национальной шкалы всемирного координированного времени в режиме синхронизации от КПСС, с |
±1 |
|
1 [рсдслы допускаемой абсолютной погрешности вычисления интервала времени проезда ГС определенного участка автомобильной до-। роти,с |
±2 |
|
Пределы допускаемой абсолютной погрешности определения координат места установки вычислительного блока KI 1А (при геометрическом факторе PDOP не более 4). м |
±12 |
|
Ширина зоны контроля видеомодуля КПА, м. нс более |
12 |
|
Высота установки видсомодуля KI IA, м |
от 3 до 6 |
|
Расстояние от опоры КПА до начальной границы зоны распознавания ТС в плоскости дорожного полотна, м |
от 19 до 21 |
|
Расстояние от опоры КПА до конечной границы зоны распознавания ТС в плоскос ти дорожного полотна, м |
от 39 до 41 |
|
Расстояние от опоры КПА до ближнего угла зоны распознавания, м. нс более |
8 |
Основные технические характерно гики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Высота установки вычислительного блока КПА. м |
от 3 до 4 |
|
Масса вычисли тельного блока KI 1А. кг. не более |
36 |
|
Габаритные размеры вычисли тельного блока KI IA. мм. нс более |
500x500x250 |
|
Диапазон температур окружающего воздуха, в условиях эксплуатации КПА. °C |
от минус 30 до плюс 50 |
|
О тноси тельная влажнос ть окружающего воздуха при температуре 25 °C и более низких температурах, % |
до 100 |
|
1(оминальпос напряжение ни гания KI 1А от сеги постоянного тока. В |
24 |
|
Сила тока, потребляемого KI IA. А, нс более |
6,5 |
|
11отреблясмая мощность вычислительного блока KI IA (без подключенных видеомодулей). Вт, не более |
50 |
|
По требляемая мощность видеомодуля КПА. Вт, не более |
100 |
|
С тепень защи ты, обеспечиваемая оболочкой по ГОСТ 14254-2015: для вычисли тельного блока КИА и видсомодуля для сервера |
IP54 IP20 |
|
Температура окружающего воздуха, в условиях эксплуатации сервера. °C |
22 ±5 |
|
Диапазон температуры окружающего воздуха, в условиях 'транспортирования. °C |
от минус 30 до плюс 50 |
|
Потребляемая мощность сервера, В А, нс более |
1500 |
|
Масса сервера, кг, нс более |
30 |
|
Габари гпыс размеры сервера, мм. нс более |
87x434x647 |
Комплектность
Таблица 3
|
11аимснование |
Количество |
|
К11А |
2 |
|
сервер обработки данных |
1 |
|
резервныи сервер оораоогки данных |
1 |
|
каналообразующее оборудование |
1 |
|
комплект 1Ю (1 К) KI IA Open VPN, 1 IO KI IA Sendcr.exe. 1 IO цен тра сертификации Open VPN) |
1 |
|
программное обеспечение сервера обработки данных (модуль приема данных Avg recciver.jar, модуль обработки данных Avg core.jar, модуль администрирования Avg management.jar) |
1 |
|
паспорт |
1 |
|
руководство но эксплуатации |
1 |
|
методика поверки___ __ |
1 |
Моего нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства но эксплуатации, на лицевую сторону внутренних шкафов вычисли тельных блоков КИЛ.
Поверка осуществляется по МРБ Ml 1.3168-2021 «Система вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEye AvcrSpced. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документ ы, устанавливающие: требования к тину средств измерений:
ГУ BY 191694101.002-2021 «Системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «RoadEye AvcrSpced. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совмсст имост ь технических средст в» (ГР ТС 020/2011);
методику поверки:
МРБ Ml 1.3168-2021 «Система вычисления средней скорости транспортных среде IB на определенных участках автомобильных дорог «RoadEye AvcrSpced. Методика поверки».
11срсчспь средств поверки: представлен в таблице 4.
Таблица 4 _______ _
______ Наименование и тип средств поверки
Тер м о г и । ромстр tcsto-625___
Источник первичный точного времени УКУС-ПИ 02ДМ в комплекте с индикатором времени «ИВ-1»_________________
Система геодезическая спутниковая Leica GS14_______________________________
Измеритель скорости и длины - ИСД-5
Вентиль точной рсгулировки^В ГР, Л11И4.463.002
Лазерный дальномер Leica DISTO d810 (Touch)
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точноетыо. ___
Идентификация программного обеспечения:
Идентификационные данные представлены в таблице 5.
Таблица 5
|
Иден тификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО сервера: модуль приема данных модуль обработки данных модуль администрирования |
Avg rcceivcr.jar Avg corc.jar Avg management.jar |
|
Номер версии 1 К) сервера (модуль приема данных) модуль приема данных модуль обработки данных мо/iyjп> а/[м и п ис три рован и я |
l.O.O-RELEASE 1,0.0-RELEASE 1.0.0-RELEASE |
|
Кон трольная хэш-сумма 1 К) сервера модуль приема данных модуль обработки данных модуль администрирования |
lclf76895cbba437d59d50595320089b d9a264c8dc1551 fca825aa30aa4ddfa4 2b 11877711 d402fb 19e4c82b5a416c20 |
|
Алгоритм вычисления контрольной хэш-суммы ПО сервера |
MD5 |
|
Контрольная хэш-сумма таблицы предельных значений погрешностей (расположена на сервере) |
d45105321406a770342ec8139e765194 |
|
Алгоритм вычисления контрольной хэш-суммы таблицы предельных значений погрешностей (расположена па сервере) |
MD5 |
|
11аименовапие 1 IO KI 1А |
Модуль передачи jpg файлов на сервер |
|
Идентификационное наименование ПО КИА |
Scnder.exe |
|
11омср версии 1 IO KI IA |
1.0.0.0 |
|
Контрольная хэш-сумма ПО КПА |
856fa0c44cc59e0c366884865f5884e6 |
|
Алгоритм вычисления контрольной хэш-суммы ПО КПА |
MD5 |
|
Название и версия ПО КПА |
NumberOK 3.2.3.354-UNI |
|
С тепень заши ты ПО но С ГБ OIMLD 31-2015 |
I |
|
Кон трольные суммы файлов ПО (MD5) |
* |
* Контрольные суммы файлов (MD5) ИО NumberOK 3.2.3.354-UNI:
31 Bl)2AF7F8C0BF1E97239AFD61Л69ЕЛС *C:\Program Files (x86)\NumbcrOk3\NumbcrOk3.cxc В8Л9Е91134E7C89440A0F95470D5E47B *C:\Program Files (x86)\NumberOk3\zlibl.dll
8C201.I F I3C84A4ODA9E99A99B9DF4E34 *C:\Program Files (x86)\NumbcrOk3\VMProtectSDK32.dll 71:976191- IOOFEOCF1879A3O1)669O5D1D *C:\Program Files (x86)\NumbcrOk3\VidcoDisplaySDK.dll 3638QFEC8080996FED6BE7C4C03905C0 *C:\Program Files (x86)\NumbcrOk3\VidcoDccodeSDK.dll 734730331D39CBBC9B6FCB1398816DDB *C:\Program Files (x86)\NumberOk3\VcuR 1 SPv2.dll 7649856BF0CDF974240DAF427E989A16 *C:\Program Files (x86)\NumberOk3\VcuRsNET.dll C6CD6B67B114416BD0EE974ED2F8F43A *C:\Program Files (x86)\NumbcrOk3\VcuPraxis.dll 3E775578E038F4D14FBBFB110778C71E *C:\Program F iles (x86)\NumbcrOk3\VcuNUUO.dll 16F940EF46629C371F733A9A59FAA649 *C:\Program Files (x86)\NumbcrOk3\VcuMobotix.dll 46EOBB5844F858F9B5EE06091 1240982 ♦G:\Program Files (x86)\NunibcrOk3\VcuLinc.dll
11025284F494FCF06DDA509B98A751E6 *C:\Program Files (x86)\NumberOk3\Vcul lttpMJPEG.dll B0633F0D6A4A835208B6FB63CCB86E5C *C:\Program Files (x86)\NumberOk3\VcuI likvision.dll 88BB4AB93796C46BB0DF04857C0C44AC *C:\Program Files (x86)\NumbcrOk3\VcuFilc.dll 7D75C28C28E2906E3D85981E699B3E8F *C:\Program Files (x86)\NumberOk3\VcuFaclory.dll DC203B9DBD1Л8СЕ205655ВВСС01812EF *C:\Program Files (x86)\NumbcrOk3\VcuDahua.dll B55BF03E02CA2CCBB4B8C83E9136BFC0 *C:\Program Files (x86)\NumberOk3\uninsOOO.cxc 6800I8F3A352AA1BAFD0E3FD7E8960EE *C:\Program Files (x86)\NumbcrOk3\TimcConvcrtcr.dll I465D23276AI B296F9AD79D750E02C1B *C:\Program Files (x86)\NumberOk3\TalkAudioCodcc.dll EBAD42IFB59CDB431D41A4B50FAD5B45 *C:\Program Files (x86)\NumbcrOk3\sysulils.dll 6A2AB953A645A7AFB5AE3BD99041DA03 *C:\Program Files (x86)\NuinbcrOk3'.System I ransform.dll
Идентификационные данные (признаки) Значение
FBDBABBE24780E3C993964D662E126I4 * С?: Program Files (x86)\NumberOk3\swrcsample-2.dll 0В369678976Л985АЕ0273867ЕА5Е811)5 *C:\Program Files (x86)\NumberOk3\StreamTransClient.dll 13DF2A0BF1ADAD0B5064B7E18BE9D457 *C:\Program Files (x86)\NumbcrOk3\ssleay32.dll 05 Bl -E3E66A584B7D8BFC0B34B3C 191)31; *C:\Program Files (x86)\NumbcrOk3\SQl.lntcrfacc.dll A7E6D29F4A31I78339F86B1D91B822D5 *C:\I’rogram Files (x86)\NumbcrOk3\SoundRecorder.dll 2725CD172FD63FE3B455BI2255FA989E *C:\Program Files (x86)\NumbcrOk3\RSPlay.dll B774C551)45041) 1E6E12CBCD4A3D52 ACC *C:\Program F iles (x86)\NumbcrOk3\RSNct.dll 65390237C75B281AEB43476254B6BA5F *C:\Program Files (x86)\NumberOk3\RcsourccUK..dll EC80BFDE5BB045717С59ВСЕ82ЛЛЕ5ЛЕ8 *C:\Program Files (x86)\NumbcrOk3\RcsourceTR.dll 17A28F0F4303BCAF285A74F4C31F0EP3 *C:\Program Files (x86)\NumberOk3\RcsourceSK.dll 007693C52E04395B0CA60C79E59B8BFE *C:\Program Files (x86)\NumberOk3\RcsourccSE.dll B19I03369E3627E76FIC2FD0657D8B8B *C:\Program Files (x86)\NumberOk3\RcsourceSA.dll 5F3C6BD2B30B302E53B6AF009845E35C *C:\Program Files (x86)\NumberOk3\ResourccRU.dl! 8C456F839F3I)9250832EB7C5F5CA81)EI) *C:\Prograin Files (x86)\NumbcrOk3\ResourceRO.dll 0B47F3C01289518B125792398BDFF507 *C:\Program Files (x86)\NumbcrOk3\ResourcePT.dll 4981DBO1761)51 T65FB4C4C04049B40D9 *C:\Program Files (x86)\NumbcrOk3\RcsourcePL.dlI Е1Е667С8Л387116A9FBBE283E5D4EEAF *C:\Program Files (x86)\NumbcrOk3\RcsourccNO.dll 028FDABB71EEDFB308374590270C8D34 *C:\Program Files (x86)\NutnbcrOk3\RcsourccNL.dll E3A2AABF2CB2B76366I)8984AEA4B602I) *C:\Program Files (x86)\NumbcrOk3\ResourccMl).dll 58520225I)0AAE7A00519I)E1805CC3C67 *C:\Program Files (x86)\NumbcrOk3\RcsourccLV.dll 5C8268A16EF1F798CIC448D366DA68FF *C:\Program Files (x86)\NumbcrOk3\ResourccLT.dll 4AF34915925E4E17EF62BD094B4B8D9F *C:\Program Files (x86)\NumbcrOk3\ResourccKO.dll AE02F78228ABI)AI)380C73CCB46I)2B76C *C:\Program Files (x86)\NumbcrOk3\RcsourceIT.dll C9258E3AC4I0I BC4EIA5F 1B87BEDAA36 *C:\Program Files (x86)\NumberOk3\RcsourccHLI.dll A0FE55FCB82B40F29F62A54140871Л22 *C:\Program Files (x86)\NumbcrOk3 \ResourecHR.dll A9E00E8DBF6B024C41CE7C3C4C88D0D2 *C:\Program Files (x86)\NumberOk3\ResourceIIE.dll 6C7F8E46E07FF8FBD806A6B960F55845 *C:\Program Files (x86)\Numbcr()k3\ResourccGE.dll 784702EAC3F5FB6BE0A81)56C33649BB6 *C:\Program Files (x86)\NumberOk3\Resourccl R.dll 311 :E33EEF50F465D7EF22C8262F85CE2 *C:\Program Files (x86)\Numbcr()k3\Rcsourcel l.dll A 1'31)11)5645С3820ЛЛ43Е64DB991BF203 *C:'Program F iles (x86)\NumberOk3\ResourccE I’.dll 9781451)6A6I)7E4BFC6FIC632868C2815 *C:\Program Files (x86)\NumberOk3\ResourccES.dll 9C01A175A8F09A10A9D797371F202CF7 *C:\Program Files (x86)\NumbcrOk3\RcsourccEN.dll A0C5I2B4CE22F4580683F8632A3A0B8B *C:\Program Files (x86)\NumbcrOk3\ResourceEL.dl! 51)5B7EC0Al)6DB707B14642C6C4A0FE7B *C:\Program Files (x86)\NumbcrOk3\RcsourccI)E.dll B76B91F484AF4986268BDA1 BA4D3E9F5 *C:\Program Files (x86)\Number()k3\ResourccCS.dll A3993AF71 B064E8A697D5C49404761C9 *C:\Program Files (x86)\NumbcrOk3\RcsourccBG.dll IAF75FC314FF8B290CE8D04D9D6F2D2E *C:\Program Files (x86)\NumberOk3\RendercrV2.dll 3831981B7E768E9C8BDC5FAD32A1CFFA *C:\Program Files (x86)\NumberOk3\RccordSndI)l!.dll 5I)F1)EACC693A 1Е702926680Л994Л0307 *C:\Program Files (x86)\NumberOk3\RccordLibrary.dll 98l)B3A6EC8E993EA5181)987I)9l)4I)83DF *C:\Program Files (x86)\NumbcrOk3\QtSql4.dll 905F205BC36ED4CCE9D446875537E2A7 *C:\Program Files (x86)\Numbcr()k3\QtScript4.dll CFFC85IO4OB6CI)5BAB983Ol)CB88O567C *C:\Program Files (x86)\Number()k3\QlOpcnGL4.dll 65В970Л27С5664852С561ТЛIC41ED21E *C:\Program Filcs (x86)\Nuinbcr()k3\QtNctwork4.dll BB8488C616FF293B9861)03E79939F060 *C:\Program Files (x86)\Number()k3\QtGui4.dll 757B46079I8F041138A9B057EI-75E9I7 *C:\Program Files (x86)\Number()k3\QtCorc4.dll 2301AEEFI2E8BE951777F525C4C8B5A9 *C:\Program Files (x86)\Number()k3\QtColorPicker.dll EA33213D4C784B541657Al)032062F7A0 *C:\Program F'iles (x86)\NumbcrOk3\sqldrivcrs\qsqlibasc4.dll BAO5IOBB47AAEED8I)99376543C4D38BB *C:\Program Files (x86)\NuniberOk3\imageformats\qjpcg4.dll A537350C775D54ICCC8C189D39A0B392 *C:\Program F'iles (x86)\NumbcrOk3\imageformats\qico4.dll ECDl 1-3C8618BADB13878CACF974C6145 *C:\Program Files (x86)\Number()k3\imagcformals\qgif4.dll E2ACEABBA2347370EE10lD3E8328A6C2 *C:\Program Files (x86)\NumberOk3\postproc-54.dlI 73A40593EI050A5369C4254BDE39l)57A *C:\Program Files (x86)\NumberOk3\PlayCtrl.dll 015759FB8A2C260906680BC2653AADC2 *C:\Program Files (x86)\NumbcrOk3\PassLogic.dll 8391'21F IF934779F7415С4564Е0ЛВ536 *C:\Program F iles (x86)\NumbcrOk3\nvcuvid.dll 97F7322AC185B0524FB616E95A3FB4E4 *C:\Program F'iles (x86)\NumberOk3\nvcuda.dll 42E87F1 BC5E4CB31226BC6D2852C1766 *C:\Program Files (x86)\NumbcrOk3\NuRawPlayer.dll 6EB82E4C669C0EF0502E1D6FE3FC2626 *C:\Program Files (x86)\NumberOk3\nueodec.dll 3686F85636F2C2DAC88ADFCBCDACD558 *C:\Program F'iles (x86)\NumbcrOk3\nuclicntcngine.dll A382FI)IEFBAI)B79E044938Cl9I)B761)B7 *C: Program Files (x86) NuinberOk3 NuAgent.dn
Окончание таблицы 5
Идет ификациоппыс данные (признаки) Значение
; 9B8B07606C744549044C8D7120IEBE58 *С: Program Files7x86)\Number()k3 NResourccs.dn E6E6E144DB1DEA21BI7554EE24565E49 *C:\Program Files (x86)\NumbcrOk3\NpClicnt.dll 9F04D1610B95D9318EBBB9E1C744AD92 *C:\Program Files(x86)\NumbcrOk3\mxmll.dll 74F914BDB21704C57814C2DABC3E2BA4 *C:\Program Files (x86)\NumbcrOk3\MultiLangRC.dll 4D03CA609E68F4C90CF66515218017F8 *C:\Program Files (x86)\NuinberOk3\msvcr90.dll 16D7DDF3B659F7CF1CB9F4DCFF4219F0 *C:\Program Files (x86)\NumberOk3\msvcr80.dll 2FB20C782C237F8B23DFI12326048479 *C:\Program Files (x86)\NumbcrOk3\msvcr 120.dll
I 2F01E16BAEC54B4A8D01BBAA275B0A4D *C:\Program Files (x86)\NumberOk3\msvcrlOOd.dll 0E37FBFA79D349D672456923EC5FBBE3 *C:\Program Files (x86)\NumbcrOk3\msvcrlOO.dll 871F979D70414C900B35E56222932DAF *C:\Program Files (x86)\NumberOk3\msvcp90.dll 2BC650257FB0867ABD541 D460EC2BAFC *C:\Program Files (x86)\NumbcrOk3\msvcp80.dll 7CB36297FBBCA6A46BFBE5EEDA715B78 *C:\Prograin Files (x86)\NumberOk3\msvcpIOOd.dll BC83108B18756547013ED443B8CDB3 IB *C:\Program Files (x86)\NumbcrOk3\msvcplOO.dll 5953782F184A794DA9E5B49F32749E1D *C:\Program Files (x86)\NumbcrOk3\Modulc GPS NVS.dll C6B422F7380274BA90F50311B2871027 *C:\Program Files (x86)\Numbcr()k3\Modulc GATEProxy.dll D18D7F.05F9B5E75C9294B5B67F2710E4 *C:\Program Files (x86)\NumberOk3'Module E/.ProProxy.dll 20F’34002AFD0DC709B209E9E4A52A4AB *C:\Program Files (x86)VNumbcr()k3\Modulc CzPoliccProxy.dll С8Л1E688668D3F8B1F8AC1BCC9239743 *C:\Program Files (x86)\NumberOk3\modbus.dll F32077DF74EFD435AIDCDF415E189DFI *C:\Program F iles (x86)\Number()k3\mfc 100u.dll 2E290BCF936EA343FA7E491895AC5053 *C:\Program Files (x86)\NumberOk3\McdiaSource.dll 1D29D65774D1B6CCAIAC67FE4375524A *C:\Program Files (x86)\Numbcr()k3\MapView.dll 986C2C06DF48C2C9C27BCB46BF6070A3 *C:\Program Files (x86)\NumbcrOk3\Logcr.dll 8E3AA9C4A7FB58EEB16AD96FFCFB8799 *C:\Program Files (x86)\NumbcrOk3\I.ocalUtils.dll 940A6DEI 1’465930091B045DC0I18F7C7 *C:\Program Files (x86)\NumberOk3\libxl.dll 2247C43EBF466BE47EAF76FAA9B92EA0 *C:\Program Files (x86)\NumberOk3\libeay32.dll 69EDE5DF5A53774B8A856D5606AB4CAE *C:\Program Files (x86)\NumbcrOk3\libcurl.dll DC9I I 6CF'DCF 12В4Е8ЛЗ111 B229D1A4B59 *C:\Program Files (x86)\NiiinberC)k3\libaprutil-1 .dll 4BDCCCF954EEB0B2593F1A9868EFC1CF *C:\Program Files (x86)\NumberOk3\libapr-l.dll 70212098F4917CC2FD2DDF71DCC1153B *C:\Program Files(x86)\NumberOk3\lib VoiccEnginc dll.dll 6A 15F7777B2159756E99E29BBB5EBDF7 *C: Program Files (x86)\Number()k3\hi h264dcc w.dll I76D6BI9E2D71C0E33CEAF45EAD824D6 *C:\Prograin Files (x86)\NumberOk3\I ICPrevicw.dll C1AB8A7E8F7893D198731836D026E0DB *C:\Program Files (x86)\NumbcrOk3\HCNelSDK.dll E5F046502E30A9741EF13C95BFC21T95 *C:\Program Files (x86)\NumberOk3\HCCoreDevClg.dll 677AB9FB079B5651 'D962D361CC11 82B7 *C:\Program Files (x86)\Nuinbcr()k3\l lCCorc.dll 9C160794EBABD0AF5559C7AB8E41621D *C:\Program Files (x86)\NumbcrOk3\lICAIarm.dll CC9A5DF74C4579C74DDAA7BID3EIA725 *C:\Program Files (x86)\Number()k3\H264Dccodcr v2.dll 39661F75A78E6047C13F03B2147FOI17 *C:\Program Files (x86)\NumberOk3\FramcUtils.dll ЛЛ38854Е692С63IC379A41632967B92C *C:\Program Files (x86)\NumbcrOk3\ffmpeg codcc.dll 53DC20D048376003BD865D4BC59825B0 *C:\Program Files (x86)\NumbcrOk3\fbclient.dll BAE2E446621270682C6766093BEAI8B1 *C:\Program Files (x86)\NumbcrOk3\Events.dll
; 3DCD718FB8664503C81B6DD8D2778234 *C:\Program Files (x86)\NumberOk3\DVR NET SDK.dll C775FD2CE40C0BC06ED85D0B814ЕЛА57 *C:\Program Files (x86)\NumberOk3\DumpModBus.exe BC230873A6581D82453BF562F48B1E64 *C:\Program Files (x86)\NumbcrOk3'■ DecodcrFaclory.dll 697I77C5242095DBDB3A3B52DD27C400 *C:\Program Files (x86)\NumbcrOk3\dbghclp.dll 8A622087E8DC0E57190024F78FD80714 *C:\Program Files (x86)\Number()k3\csmtp x86.dll 6EAEA2D9BDCD988321CE2DE3131I)6AC2 *C:\Program Files (x86)\Nuinber()k3\ConligurationV2.dll 11-01176847A7D2F7EF8A8O1AE26FACAB *C:\Program F iles (x86)\NumbcrOk3\CMPL.dll 3 I !067IA4DB8B778FAD95A6A729BA900 *C:\Program Files (x86)\Numbcr()k3\CMiniPlaycr.dll 8C51A8EC1FD9F3B84DF8F IF8969BEDDD *C:'Program Files (x86)\NumbcrOk3\Driv-ers 1-1 DI CDM20828 Selup.exe B90CA66614D758C3721579321B299421 *C:\Program Files (x86)\NumberOk3\Bosch TDA.dll I F507F923F35708CB08BA41FE30F4DBF *C:\Program Files (x86)\NumbcrOk3\Baricr.dll
! 44A8EB9AA5664CCB254FC636BC5DC0E3 *C:\Program Files (x86)\NumbcrOk3\Barbos2.dll I 7EF7B3B6B03EA3B060BE3C9C182808A1 *C:\Program Files (x86)\Nimiber()k3\avutil-55.dll 5A9D22BAD4B0C709D9D40F5953A763E7 *C:\Program Files (x86)\NumbcrOk3\avutil-50.dll 08433A293680EF5FED66C405FA834989 *C:\Program Files (x86)\Number()k3\avformat-57 dll A18D7DEC1:9ECBB9968E55EB68262482E *C:\Program Files (x86)\NumbcrOk3\avfiltcr-6.dll l l-4A99l:3 115705E5FC6EAD40F840913D *C:\Program Files (x86)\NumbcrOk3\avdcvicc-57.dll
| C26C2E0B4FAF087E26194771B93800AE -C:\Program Files (x86)\NumbcrOk3\avcodcc-57.dl 1
Заключение о соответствии утвержденного типа средс тв измерений требованиям технических нормативных правовых актов и/или технической документации производителя: системы вычисления средней скорости транспортных средств на определенных участках автомобильных дорог «Roadliyc ЛverSpeed» соответствуют требованиям ТУ BY 191694101.002-2021, ТР ТС 020/2011.
11роизводи гель средств измерений
Совмес тное закры гое акционерное общество «Безопасные дороги Беларуси» (СЗАО «Безопасные дороги Беларуси»),
Республика Беларусь, г. Минск, 220030, ул. Первомайская. 16
Гелефон: +375 17 229-75-11
факс: +375 17 229-75-02c-mail: dbbcl@dbbcl.com
Уполномоченное юридическое лицо. проводившее испытания средств измерепий/мсгрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)
Республика Беларусь, 220053. г. Минск, С гаровилснский тракт. 93
Телефон: 1375 17 374-55-01 факс: 4 375 17 244-99-38 e-mail: info@bclgim.by
I [риложения: I. Фотографии общего вида средств измерений на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа па 1 листе.
Директор БелГИМ А.В. Казачок
Приложение I (обязательное) Фотографии общего вида средств измерений

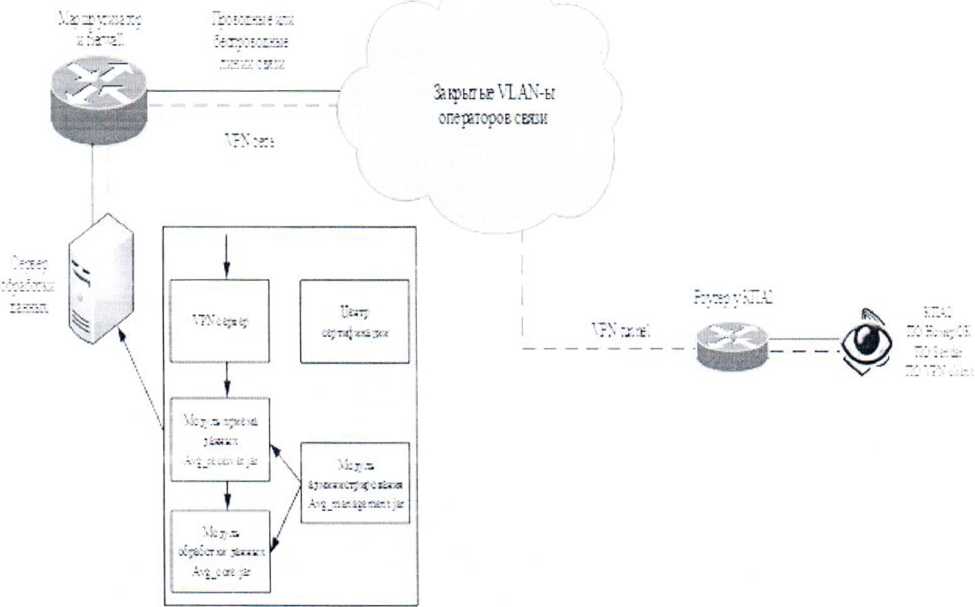

Рисунок 1.1- Общая схема системы

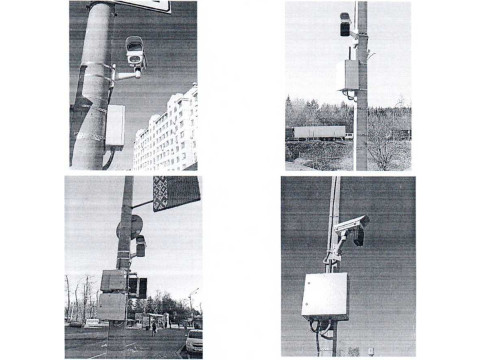

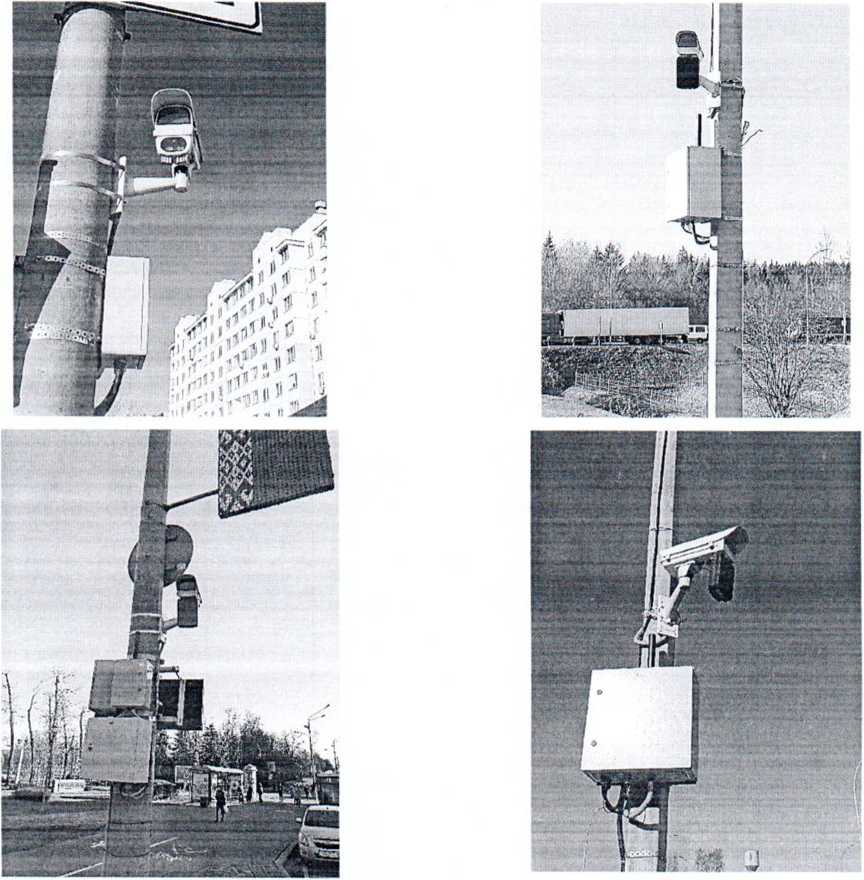

Рисунок 1.2 Внешний вид видеомодуля KHA «RoadEye AS» (изображение носит иллюстративный характер)
Рисунок 1.3 Внешний вид вычисли тельного блока KI IA «RoadEye AS» (изображение носит иллюстративный характер)
СЗАО "Безопасные дороги Беларуси"
220030, г. Минск,ул. Первомайская, 16, тел.: +37517229 7511, факс: +37517229 75 02
Система вычисления средней скорости транспортных средств на определенных участках
автомобильных дорог "RoadEye AverSpeed" №
Комплекс программно-аппаратный "RoadEye AS"
W-WllCl'Sl'l'l',!
Дата изг. \О$70ф. 27\
1Р541 г» g g." /1---1
№серт. Г. ' --!
vb Республика Беларусь ТУ BY 191694101.002-2021 [Hl
Рисунок 1.5 Фотография маркировки системы вычисления средней скорости гранспоргных средств на определенных участках автомобильных дорог «RoadEye AverSpeed» комплекс программно-аппаратный «RoadEye AS» (изображение носит иллюстративный характер)

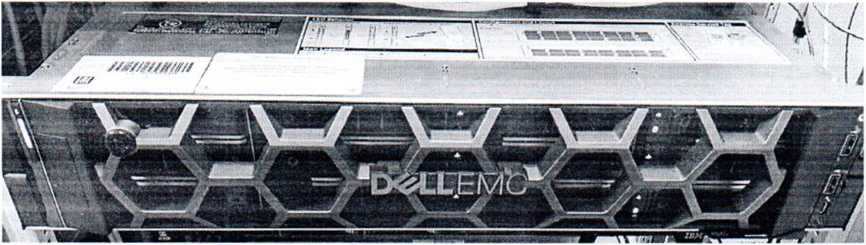

Рисунок 1.6 Фотография сервера (изображение носи т иллюстративный характер)
СЗАО "Безопасныедороги Беларуси"
220030, г. Минск,ул Первомайская, 16, тел.: +37517229 7511, факс: +37517229 75 02
Система вычисления средней скорости транспортных средств на определенных участках автомобильных дорог "RoadEye AverSpeed"
Сервер обработки данных
Дата изг. । j №серт. I i
'Lift
Республика Беларусь ТУ BY 191694101.002-2021
ЕНГ
Рисунок 1.6 Фотография маркировки системы вычисления средней скорос ти гранспоргных средств на определенных участках автомобильных дорог «RoadEye AverSpeed» сервер обработки данных (изображение носит иллюстративный характер)
11риложснис 2 (обязательное)

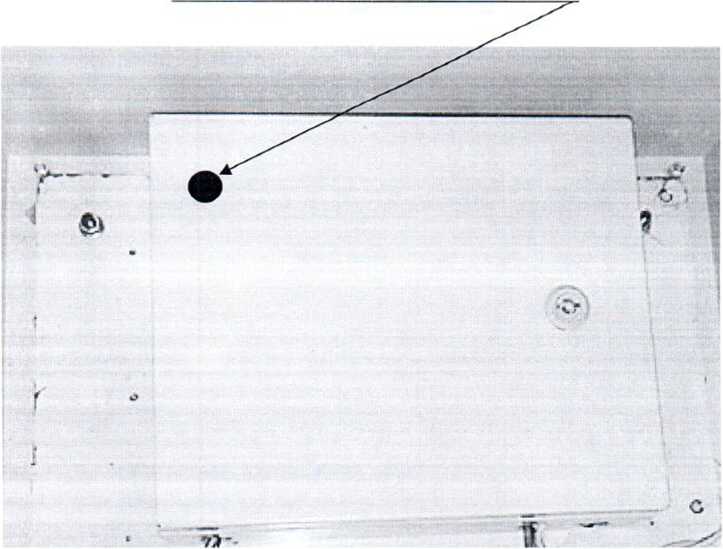

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
1 [риложенис 3 (обязательное)

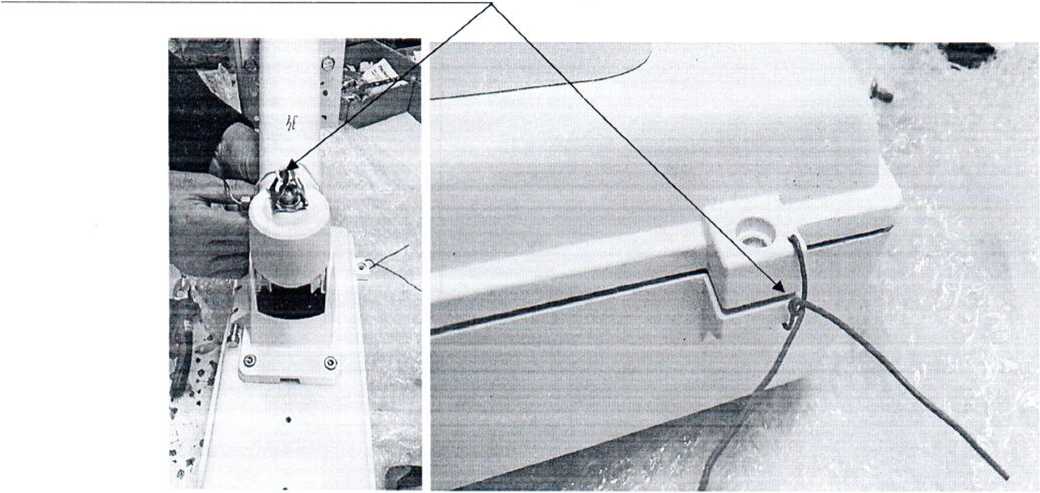

Схема пломбировки от несанкционированного доступа
Место пломбировки oi несанкционированного дос гупа
Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
