Датчики вибрации ИТ12.35.000
| Номер в ГРСИ РФ: | РБ 03 06 7857 21 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "НПП ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ" (ИТ), г. Саров, Нижегородская обл. |
|
Описание типа РБ 03 06 7857 21 [2021-03-31]
rb-03-06-7857-21_2021-03-31.pdf
|
Скачать |
Датчики вибрации ИТ12.35.000 (далее - датчик) предназначены для измерений вибрационных ускорений в диагностических системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 7857 21 |
| Наименование | Датчики вибрации ИТ12.35.000 |
| Год регистрации | 2021 |
| Номер сертификата | 13960 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2024-06-24 |
| Получатель сертификата | ООО "НПП ИТ", г. Саров Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП ИТ"
Адрес: 607188, г. Сараво, Нижегородская обл., ул.Димитрова, д.12.
Контакты: тел. (83130) 7-86-26, 7-85-51, факс (83130) 7-87-08, it@unim.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике в частотном и амплитудном диапазоне измерений. |
| Методика поверки | Поверка проводится по МИ 1873-88 "Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки". |
| Признание поверки | Первичная при выпуске из производства и периодическая: ФГУП "РФЯЦ-ВНИИЭФ", г. Саров Нижегородской обл. (аттестат аккредитации - №RA.RU.311769, шифр поверительного клейма - АЗД)(НТК №01-21). |
Поверители
Скачать
|
Описание типа РБ 03 06 7857 21 [2021-03-31]
rb-03-06-7857-21_2021-03-31.pdf
|
Скачать |
Описание типа
Назначение
Датчики вибрации ИТ12.35.000 (далее - датчик) предназначены для измерений вибрационных ускорений в диагностических системах.
Описание
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта.

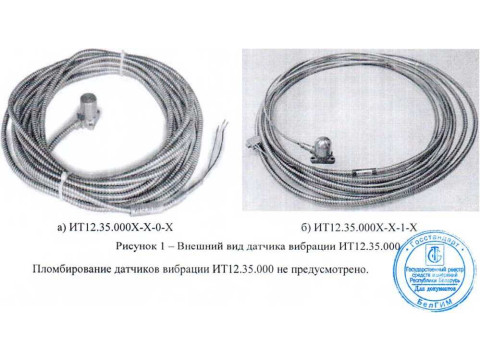

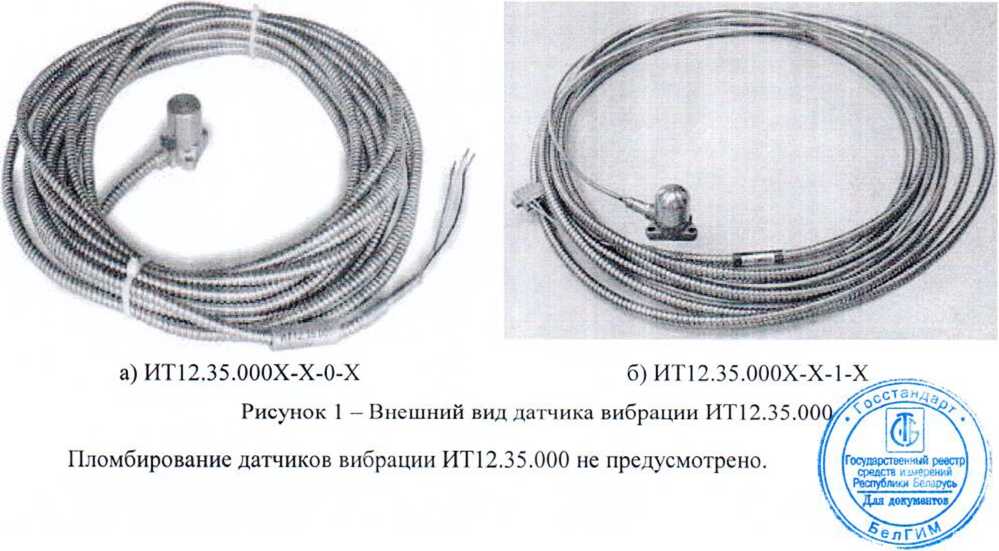

Конструктивно датчик состоит из герметичного стального корпуса, в который помещен чувствительный элемент, состоящий из блока пьезоэлектрических пластин. Корпус датчика имеет фланец для крепления к объекту контроля. Кабельная часть неразъёмно закреплена в корпусе и состоит из жаропрочного кабеля с минеральной изоляцией и/или теплостойкого антивибрационного кабеля. Антивибрационный кабель, в зависимости от исполнения, может защищаться металлорукавом или плетенкой. Материал корпусных элементов датчика - нержавеющая сталь. Корпусные элементы соединяются при помощи лазерной сварки. Датчик имеет степень защиты от внешних воздействий IP67. Датчики выпускаются различных модификаций, отличающихся наличием средств взрывозащиты, температурным диапазоном, коэффициентом преобразования, кабельной заделкой. Внешний вид датчика приведен на рисунке 1.
Структура обозначений датчиков (где X - любое количество символов; *’ - параметры, не влияющие на метрологические характеристики):
ИТ12.35.000Х-Х-Х-Х
Код исполнения холодной части кабеля*’
0 - диапазон рабочих температур от минус 50 до плюс 150 °C
1 - диапазон рабочих температур от минус 50 до плюс 400 °C
Код длины холодной/горячей части кабеля*’
Код вида взрывозащиты*’
Программное обеспечение отсутствует.
Технические характеристики
Государственный
Для документе»
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого виброускорсния, м/с", не менее |
2000 |
|
Диапазон рабочих частот, Гц: -для ИТ12.35.000Х-Х-0-Х -для ИТ12.35.000Х-Х-1-Х |
от 2 до 7000 от 2 до 10000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/(м с’2): -для ИТ12.35.000Х-Х-0-Х -для ИТ12.35.000Х-Х-1-Х |
5,0 1,0 |
|
Отклонение действительного значения коэффициента преобразования от номинального, %, в пределах |
±10 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее - для ИТ12.35.000Х-Х-0-Х -для ИТ12.35.000Х-Х-1-Х |
23,5 25,0 |
|
Неравномерность частотной характеристики, %, в пределах: а) в рабочем диапазоне частот: -для ИТ12.35.000Х-Х-0-Х -для ИТ12.35.000Х-Х-1-Х б) в диапазоне частот от 10 до 1000 Гц включ. |
±10 ±30 ±3 |
|
Нелинейность амплитудной характеристики, %, в пределах - в диапазоне до 200 м/с2 включ. - в диапазоне до 2000 м/с2 |
±1 ±4 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой основной погрешности датчика при измерении виброускорения в амплитудном диапазоне до 200 м/с2 включ., %: - на базовой частоте - в диапазоне частот от 10 до 1000 Гц включ. |
±1,6 ±3,5 |
|
Коэффициент влияния деформации основания датчика на коэффициент преобразования при деформации 250 мкм/м в зоне крепления датчика, мс'2/(мкмм''), не более |
0,05 |
|
Коэффициент влияния внешнего электромагнитного поля на коэффициент преобразования, м с'2/(А м''), нс более |
МО'3 |
|
Коэффициент влияния температуры окружающего воздуха в диапазоне рабочих температур на коэффициент преобразования, %/°С, в пределах: -для ИТ12.35.000Х-Х-0-Х -для ИТ12.35.000Х-Х-1-Х |
±0,1 ±0,02 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность воздуха, %, не более |
от +18 до +25 80 |
«едств г .мерений
Республики Беларусь
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции между сигнальными выводами, между сигнальными выводами и корпусом, МОм, не менее: а) в нормальных условиях измерений: |
100 |
|
б) в диапазоне рабочих температур: - для ИТ12.35.000X-X-0-X |
10 |
|
-для ИТ12.35.000Х-Х-1-Х |
0.1 |
|
- при относительной влажности 95 % при температуре 35°С |
1 |
|
Масса, кг, не более: - без кабеля |
0.15 |
|
- с кабелем длиной (10,0+0,2) м |
3,0 |
|
Габаритные размеры, мм, не более - диаметр основания |
37.5 |
|
- высота, не более |
38,5 |
|
Условия эксплуатации: а) диапазон температур, °C: -для ИТ12.35.000Х-Х-0-Х |
от -50 до +150 |
|
-для ИТ12.35.000Х-Х-1-Х |
от -50 до +400 |
|
б) относительная влажность воздуха при температуре 35°С, % |
до 95 |
|
в) переменное электромагнитное поле с частотой 50 Гц и напряженностью, А/м |
до 400 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ,ч |
300000 |
Знак утверждения типа
наносится на заглавных листах эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации |
ИТ12.35.000Х-Х-Х-Х |
1 шт. |
|
Крепежные винты |
М4х14 |
3 шт. |
|
Паспорт |
ИТ12.35.000ПС |
1 шт. |
|
Руководство по эксплуатации |
ИТ12.35.000РЭ |
1 экз. на партию |
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
рабочий эталон 2-го разряда в соответствии с ГПС, утвержденной приказом Госстандарта № 2772 от 27.12.2018 г. (диапазон частот от 2 до 10000 Гц. погрешность воспроизведения на базовой частоте в пределах ±1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью. Знак поверки наносится на свидетельство о поверке и/или паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерений вибропсремсщсния, виброскорости, виброускорения и углового ускорения
ТБРС.402152.001 ТУ Датчики вибрации ИТ12.35.000. Технические условия
Другие Датчики вибрации
