Аппаратура TIK-PLC
| Номер в ГРСИ РФ: | РБ 03 06 6792 22 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО НПП "ТИК", г. Пермь |
Описание: в соответствии с разделом «Описание средства измерений» Приложения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6792 22 |
| Наименование | Аппаратура TIK-PLC |
| Год регистрации | 2022 |
| Номер сертификата | 15348 |
| Дата регистрации | 2022-07-01 |
| Срок действия | 2025-10-22 |
| Получатель сертификата | ООО НПП "ТИК", г. Пермь, Российская Федерация |
Производитель / Заявитель
ООО НПП "ТИК"
Адрес: ул. Марии Загуменных, д. 14 "А", г. Пермь, 614067
Контакты: (342) 213-55-01, (342) 213-55-51
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Метрологическое обеспечение | Аппаратура метрологически НЕ обеспечена в Республике Беларусь ввиду отстутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по ИМБР.426489.001-02 МП (2015 г.). |
| Признание поверки | Первичная при выпуске на производства: ОО НПП "ТИК" (аттестат аккредитации - №0797, шифр поверительного клейма - БЖВ)(НТК №11-18). Временно, до создания эталонной базы в РБ, периодическая: ОО НПП "ТИК" (аттестат аккредитации - №0797, шифр поверительного клейма - БЖВ)(НТК №11-18). |
Поверители
Скачать
|
Описание типа РБ 03 06 6792 22 [2019-02-18]
rb-03-06-6792-22_2019-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 6792 22 [2022-07-01]
rb-03-06-6792-22_2022-07-01.pdf
|
Скачать |
Описание типа
Назначение
Описание: в соответствии с разделом «Описание средства измерений» Приложения.
Обязательные метрологические требования: диапазон измерения
СКЗ виброскорости; диапазон входной силы тока для TIK-PLC 111; TIK-PLC 112; T1K-PLC 241; TIK-PLC 371; диапазон входного напряжения (амплитудное значение) для TIK-PLC 121; TIK-PLC 241; TIK-PLC 371; диапазон измерения температуры для TIK-PLC 371; диапазоны рабочих частот для TIK-PLC 121; диапазоны рабочих частот для TIK-PLC 241 и TIK-PLC 371; пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости; пределы допускаемой основной относительной погрешности преобразования измеренного значения СКЗ виброскорости в выходной сигнал от 4 до 20 мА; пределы допускаемой основной относительной погрешности измерения силы входного тока для TIK-PLC 241 и TIK-PLC 371; пределы допускаемой основной абсолютной погрешности измерения силы входного тока для TIK-PLC 111; пределы допускаемой основной относительной погрешности преобразования измеренной силы входного тока в выходной сигнал от 4 до 20 мА для TIK-PLC 112; пределы допускаемой основной абсолютной погрешности измерения входного напряжения по каналу подключения УСО MS TIK-PLC 241 (исп.02), TIK-PLC 371; пределы допускаемой основной относительной погрешности измерения температуры (без термопреобразователей сопротивления) для TIK-PLC 371, значения приведены в таблице 2 Приложения.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: неравномерность амплитудно-частотной характеристики для канала TIK-PLC 121 с диапазоном частот от 2 до 1000 Гц в диапазонах частот; неравномерность амплитудно-частотной характеристики для каналов TIK-PLC 121, TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 10 до 1000 Гц в диапазонах частот; неравномерность амплитудно-частотной характеристики для каналов TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 0 до 10000 Гц в диапазонах частот; пределы допускаемой дополнительной погрешности, вызванной изменением температуры; нормальные условия; условия эксплуатации; масса; габаритные размеры, значения приведены в таблице 2 Приложения.
Комплектность
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется но документу ИМБР.426489.001-02 МП «Аппаратура TIK-PLC. Методика поверки», утвержденному в 2015 г.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений: в соответствии с разделом «Нормативные и технические документы, устанавливающие требования к типу средств измерений» Приложения.
Идентификация программного обеспечения: в соответствии с таблицей I Приложения.
Программное обеспечение: в соответствии с разделом «Программное обеспечение» Приложения.
11роизводитель средств измерений: в соответствии с разделом «Изготовитель» Приложения.
Уполномоченное юридическое лицо, проводившее испытания средств измерений: в соответствии с разделом «Испытательный центр» Приложения.
Приведенная по тексту Приложения ссылка на документ «Р 50.2.077-2014» для Республики Беларусь носит справочный характер.
Фотография общего вида средств измерений носит иллюстративный характер и представлена на рисунке 1 Приложения.
Место нанесения знака поверки в соответствии с рисунком 1 (на корпус аппаратуры методом наклейки) и на свидетельство о поверке.
Схема пломбировки от несанкционированного доступа в соответствии с рисунком 1 Приложения.
Приложение: описание типа средств измерений, регистрационный номер: № 62594-15, на 6 листах.
Директор БелГИМ
В.Л.Гуревич
Регистрационный номер - № 62594-15
Приложение к свидетельству № 60842 об утверждении типа средств измерений
Описание
Аппаратура TIK-PLC
Назначение средства измерений
Аппаратура TIK-PLC (далее - аппаратура) предназначена для измерения среднего квадартического значения (СКЗ) виброскорости, тока, напряжения и температуры и передачи полученных данных в систему управления.
Описание средства измерений
Принцип действия аппаратуры основан на измерении и обработке сигналов, поступающих от измерительных каналов или первичных преобразователей и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Аппаратура TIK-PLC представляет собой набор измерительных и функциональных модулей, устанавливаемых в крейте или на DIN-рейку.
Измерительные модули представляют собой контроллеры и имеют несколько модификаций: TIK-PLC 111, TIK-PLC 112, TIK-PLC 121, TIK-PLC 241, TIK-PLC 371, отличающихся количеством и типом входных каналов, типом выходных каналов, наличием релейных выходов и индикацией.
Модификации TIK-PLC 111 и TIK-PLC 112 представляют собой одноканальный модуль с входом по постоянному току от 4 до 20 мА, с выходом по постоянному току от 4 до 20 мА, с двумя релейными выходами и одним цифровым интерфейсом RS-485. Модули отличаются между собой программным обеспечением.
Модификация T1K-PLC 121 представляет собой одноканальный модуль с входом по напряжению, с выходом по постоянному току от 4 до 20 мА, с двумя релейными выходами и одним цифровым интерфесом RS-485.
Модификация TIK-PLC 241 (исп. 01 и 02) представляет собой двухканальный модуль с входами по напряжению и по постоянному току от 4 до 20 мА, с выходом по постоянному току от 4 до 20 мА, с четырьмя релейными выходами и цифровым интерфейсом RS-485. Данная модификация позволяет проводить расчет среднеквадратичного значения (СКЗ) измеряемого параметра, сравнивать его с уставками и выдавать сигналы блокировки, выдавать рассчитанные значения по цифровому интерфейсу RS-485. Исполнения 01 и 02 отличаются между собой программным обеспечением, индикацией и способом установки: либо на DIN-рейку, либо в крейт.
Модификация TIK- PLC 371 представляет собой трехканальный модуль с одним входом по постоянному току от 4 до 20 мА, с двумя входами по напряжению, один из которых предназначен для подключения термопреобразователей сопротивлений, и цифровым интерфейсом RS-485.
К функциональным модулям относятся: модуль питания (МП), модуль релейных выходов (МРВ), модуль дискретных входов и интерфейса RS-485 (МДВх), модуль аналоговых выходов (МА-14), модуль интерфейсный (МИ), модуль питания искробезопасный (МПИ).
Обозначение модификации в паспорте на аппаратуру TIK-PLC указывает на тип измерительных контроллеров, входящих в ее состав, так первая позиция цифрового кода контроллера означает количество входных каналов, вторая позиция - тип входного канала, третья позиция - программную реализацию алгоритма работы контроллера.

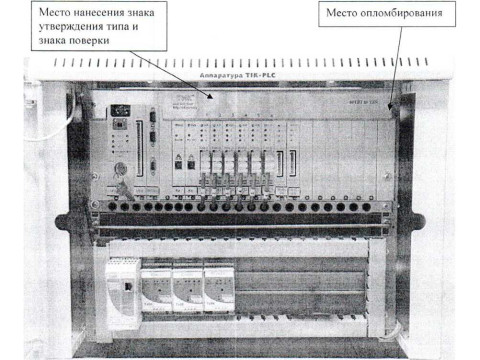

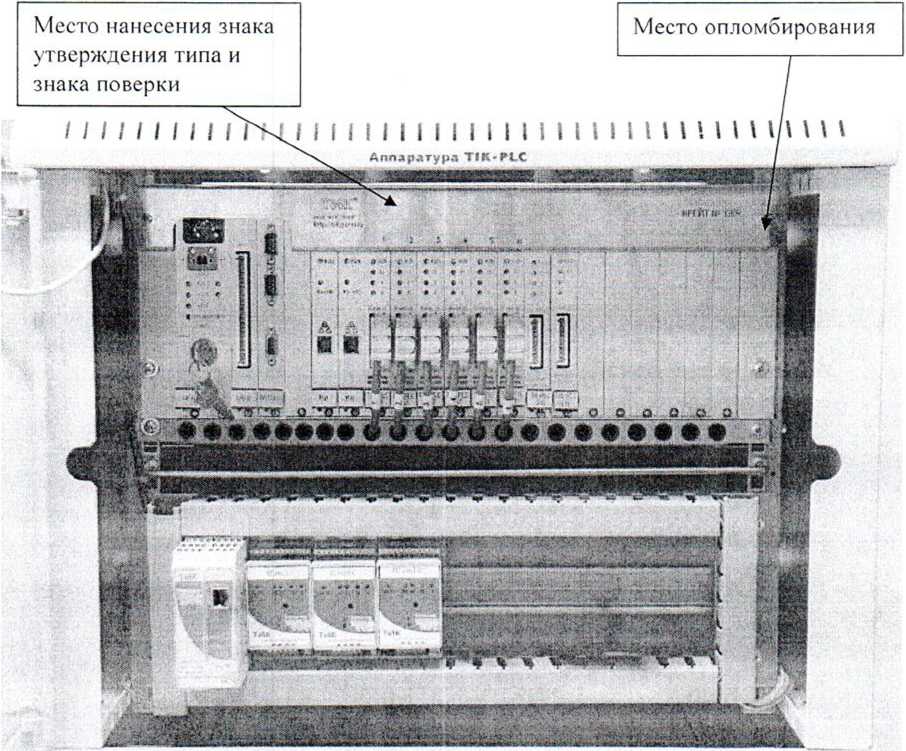

Внешний вид аппаратуры TIK-PLC приведен на рисунке 1.
------.... --------—...--------------.—
Рисунок I - Внешний вид аппаратуры TIK-PLC
Программное обеспечение
Программное обеспечение (ПО) аппаратуры TIK-PLC служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
отсутствует программно-аппаратный интерфейс для изменения/замешения кода программы в процессе эксплуатации.
Идентификационные данные ПО представлены в таблице I.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
TIK-PLC 111 | |
|
Идентификационное наименование ПО |
ПО TIK-PLC 11 1 |
|
Номер версии (идентификационный номер) ПО |
2.1 |
|
Цифровой идентификатор ПО |
111-2. 1 |
|
Другие идентификационные данные (если есть) |
- |
|
TIK-PLC 112 | |
|
Идентификационное наименование ПО |
ПО TIK-PLC 112 |
|
Номер версии (идентификационный номер) ПО |
2.2 |
|
Цифровой идентификатор ПО |
112-2 2 |
|
Другие идентификационные данные (если есть) |
- |
|
T1K-PLC 121 | |
|
Идентификационное наименование ПО |
ПО TIK-PLC 121 |
|
Номер версии (идентификационный номер) ПО |
2.3 |
|
Цифровой идентификатор ПО |
121-2 3 |
|
Другие идентификационные данные (если есть) |
- |
|
TIK-PLC 241 | |
|
Идентификационное наименование ПО |
ПО TIK-PLC 241 |
|
Номер версии (идентификационный номер) ПО |
2.0.6 |
|
Цифровой идентификатор ПО |
241-2 0 6 |
|
Другие идентификационные данные (если есть) |
- |
|
TIK-PLC 371 | |
|
Идентификационное наименование ПО |
ПО TIK-PLC 371 |
|
Номер версии (идентификационный номер) ПО |
1.1.30 |
|
Цифровой идентификатор ПО |
371-1 1 30 |
|
Другие идентификационные данные (если есть) |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения СКЗ виброскорости, мм/с |
от 0,05 до 100 |
|
Диапазон входной силы тока для TIK-PLC 111; TIK-PLC 112; TIK-PLC241; TIK-PLC 371, мА |
от 4 до 20 |
|
Диапазон входного напряжения (амплитудное значение) для TIK-PLC 121; TIK-PLC241; TIK-PLC 37 L В |
от 0 до 2 |
|
Диапазон измерения температуры для TIK-PLC 371, °C |
от минус 50 до плюс 250 |
|
Диапазоны рабочих частот для TIK- PLC 121, Гц |
от 2 до 1000 от 10 до 1000 |
|
Диапазоны рабочих частот для TIK-PLC 241 и T1K-PLC 371, Гц - канал измерения СКЗ виброскорости - оцифрованный входной сигнал |
от 10 до 1000 от 0 до 10000 |
Продолжение таблицы 2
|
Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости , %: TIK-PLC-121 для T1K-PLC 241, TIK-PLC-371 |
±1 ±0,5 |
|
Пределы допускаемой основной относительной погрешности преобразования измеренного значения СКЗ виброскорости в выходной сигнал от 4 до 20 мА, %: для TIK-PLC-121 дляТ1К-РЕС 241 (исп.01) |
±1 ±0,5 |
|
Пределы допускаемой основной относительной погрешности измерения силы входного тока для TIK-PLC 241 и TIK-PLC 371, % |
±0,5 |
|
Пределы допускаемой основной абсолютной погрешности измерения силы входного тока для TIK-PLC 111, мА |
±1 |
|
Пределы допускаемой основной относительной погрешности преобразования измеренной силы входного тока в выходной сигнал от 4 до 20 мА для TIK-PLC 112, % |
±1 |
|
Пределы допускаемой основной абсолютной погрешности измерения входного напряжения по каналу подключения УСО MS для TIK-PLC 241 (исп.02), TIK-PLC-37I, мВ |
±5 |
|
Пределы допускаемой основной относительной погрешности измерения температуры (без термопреобразователей сопротивления) для T1K-PLC-371, % |
±1 |
|
Неравномерность амплитудно-частотной характеристики для канала TIK- PLC 121с диапазоном частот от 2 до 1 000 Гц в диапазонах частот. %, не более: св. 10 до 500 Гц от 2 до 10 Гц и св.500 до 1000 Гц |
±10 ±20 |
|
Неравномерность амплитудно-частотной характеристики для каналов TIK-PLC 121. TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 10 до 1000 Гц в диапазонах частот, %, не более: св. 20 до 500 Гц от 10 до 20 Гц и св.500 до 1000 Гц |
±10 ±20 |
|
Неравномерность амплитудно-частотной характеристики для каналов TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 0 до 10000 Гц в диапазонах частот, %, не более: от 0 до 5000 Гц св.5000 до 10000 Гц |
±10 + 10; -20 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего, % |
±0,5 основной погрешности |
|
Нормальные условия: диапазон температур,°C |
20±5 |
|
Условия эксплуатации: диапазон рабочих температур, °C -для TIK-PLC 111, TIK-PLC 112, TIK-PLC 121 - для TIK-PLC 241 исп.01 -для TIK-PLC 241 исп. 02, TIK-PLC 371 |
от минус 45 до плюс 50 °C от минус 20 до плюс 50 °C от минус 20 до плюс 50 °C |
Продолжение таблицы 2
|
Масса, не более, кг: TIK- PLC 111, TIK-PLC 112. TIK-PLC 121 TIK-PLC 241 исп. 01 TIK-PLC 241 исп. 02 TIK-PLC 371 |
0,2 0,3 0,16 0,16 |
|
Габаритные размеры, не более, мм: TIK-PLC 111. TIK-PLC 112, TIK-PLC 121 TIK-PLC 241 исп. 01 TIK-PLC 241 исп. 02 TIK-PLC 371 |
60x50x100 115x100x45 173x180x20 _______173x180x20_______ |
Знак утверждения типа
наносится на корпус шкафа или крейта методом наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Аппаратура TIK-PLC |
1 шт |
Состав аппаратуры по согласованию с заказчиком |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Сертификат соответствия |
1 экз. |
Копия в РЭ и паспорте |
|
Свидетельство об утверждении типа средств измерений |
1 экз. |
Поверка
осуществляется в соответствии с документом ИМБР. 426489. 001-02 МП «Аппаратура T1K-PLC. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.09.2015 г.
Основные средства поверки: магазин сопротивлений РЗЗ (Госреестр СИ № 48930-12), катушка электрического сопротивления Р331 (Госреестр СИ № 1162-58), калибратор Fluke-715 (Госреестр СИ № 29194-05), вольтметр GDM-8245 (Госреестр СИ № 34295-07), источник питания постоянного тока GPR-3060D (Госреестр СИ № 20188-07), генератор ГСС-05 (Госреестр СИ № 30405-05).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус аппаратуры методом наклейки.
Сведения о методах измерений
Аппаратура TIK-PLC. Руководство по эксплуатации ИМБР.426489.001 РЭ. раздел 4.
Нормативные документы
TIK-PLC
Технические условия ТУ 4277-035-12036948-2015 «Аппаратура TIK-PLC»
