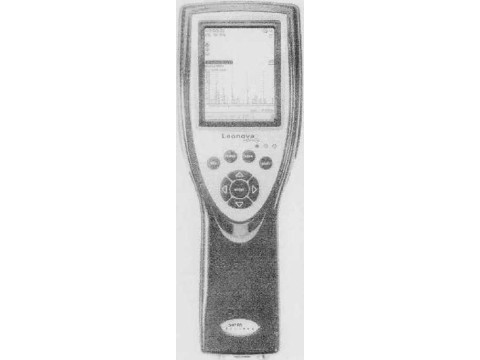

Анализаторы состояния механизмов Leonova

Номер в ГРСИ РФ:	РБ 03 06 4205 09
Раздел:	Средства измерений параметров движения и вибрации [6]
Производитель / заявитель:	"SPM Instrument AB", Швеция

Скачать

	Описание типа РБ 03 06 4205 09 [2010-02-24] rb-03-06-4205-09_2010-02-24.pdf	Скачать
	Описание типа РБ 03 06 4205 09 [2009-01-01] rb-03-06-4205-09_2009-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Анализаторы состояния механизмов Leonova сочетают в себе функции измерителя ударных импульсов, виброанализатора, измерителя постоянных напряжений и токов, тахометра, термометра и предназначены для анализа технического состояния роторных механизмов: механического состояния подшипников качения (возникновение и развитие неисправностей в подшипниках), общего состояния механизма (влияние неправильной центровки и дисбаланса на вибрационную характеристику механизма).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 4205 09
Наименование	Анализаторы состояния механизмов Leonova
Год регистрации	2009
Номер сертификата	6158
Дата регистрации	2009-11-26
Срок действия	2014-11-26
Получатель сертификата	фирма "SPM Instrument AB", Швеция (SE)

Производитель / Заявитель

фирма "SPM Instrument AB"

Адрес: Box 504, 645 25, Strangnas

Контакты: +46 152 225 00, info@spminstrument.se

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП. ГМ 1092-2009

Поверители

Скачать

	Описание типа РБ 03 06 4205 09 [2010-02-24] rb-03-06-4205-09_2010-02-24.pdf	Скачать
	Описание типа РБ 03 06 4205 09 [2009-01-01] rb-03-06-4205-09_2009-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Знак утверждения типа Комплектность Нормативные документы Заключение

Назначение

Область применения - мониторинг и диагностика технического состояния механических конструкций в различных отраслях машиностроения, энергетической, нефтехимической и газовой промышленности.

Описание

Анализаторы состояния механизмов Leonova представляют собой многофункциональные переносные приборы, выпускаемые с различным набором опций и комплектации.

Приборы управляются посредством кнопок и сенсорного дисплея. Исходные данные для измерений могут быть введены вручную или загружены при помощи программы. Встроенное системное программное обеспечение для анализатора состояния механизмов Leonova является обновляемым и может загружаться с сайта фирмы-производителя.

На передней панели анализатора находится жидкокристаллический сенсорный дисплей, цветовая шкала оценки состояния оборудования, кнопки управления прибором.

Анализаторы состояния механизмов Leonova имеют три разъема для подключения:

- датчиков ударных импульсов;

- наушников, датчика тахометра, датчика температуры;

- датчиков вибрации и кабеля для подачи аналоговых сигналов;

Для удобства работы каждый вход прибора имеет свой тип разъема для присоединения соответствующего преобразователя, а также специальные измерительные контуры для всех функций измерения, обеспечивающие автоматическое распознавание типа подключенного преобразователя.

Анализаторы состояния механизмов Leonova поставляются в виде измерительного прибора, имеющего индивидуальный набор измерительных функций по заказу пользователя. Внешний вид анализатора состояния механизмов Leonova показан на рисунке 1.

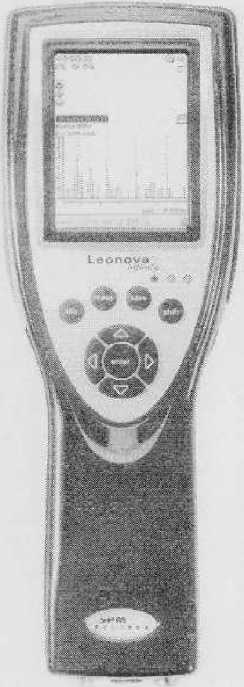

Рисунок 1. Анализатор состояния механизмов Leonov^

Гизддатдаикй реестр Рмщблн’ И бйЛЗДСЬ

Опломбирование от несанкционированного доступа производится заливкой пломбировочной мастики винтов анализатора состояния механизмов Leonova, с нанесением оттиска поверительного клейма.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Диапазон измерения ударных импульсов в режиме dBm/dBc, дБ^	от минус 9 до 99
Диапазон измерения ударных импульсов в режиме LR/HR, дБ5У	от минус 19 до 99
Пределы допускаемой абсолютной погрешности в диапазоне измерений ударных импульсов, дБ5У	± 1
Диапазон измерения среднеквадратического значения (СКЗ) виброскорости для вибропреобразователя 10 мВ/(м/с2), мм/с	от 0,5 до 100
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости, мм/с	±(0,2 + 0,1-V), где V-измеренное значение виброскорости, мм/с
Диапазон частот измерения СКЗ виброскорости, Гц	от 10 до 1000
Частотная характеристика (относительный коэффициент преобразования) в диапазоне частот от 3 до 5000 Гц	в соответствии с ИСОЮ816
Диапазон измерения напряжения постоянного тока, В	от 0 до 10
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В	± 0,1
Диапазон измерения силы постоянного тока, мА	от 0 до 20
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА	± 0,25
Диапазон измерения числа оборотов ротора, об/мин	от 10 до 60000
Пределы допускаемой абсолютной погрешности измерения числа оборотов ротора на расстоянии до 0,6 м от объекта, об/мин	±(1 + 0,001N)
Частотный диапазон спектрального виброанализа, Гц	от 0,5 до 40000
Диапазон измерения температуры, С °	от минус 50 до 440
Пределы допускаемой абсолютной погрешности измерения температуры, С°	±6
Напряжение питания постоянного тока, В	от 7,2 до 9,0
Габаритные размеры, мм, не более	285 х 102
Масса, кг, не более	о,б/Л ®

Тссударсгктый реестр! i среаст? измерений J \ Peciiyfr.w беларуа / \Длй документов/

Рабочие условия эксплуатации:

- температура окружающей среды, С°

от 0 до 50

-относительная влажность, %

65±15

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию типографским способом.

Комплектность

Наименование, тип	Количество (шт.)
Анализатор состояния механизмов Leonova	1
Датчик ударных импульсов	2
Вибропреобразователь_________________________	1
Магнит для крепления вибропреобразователя	1
Датчик тахометрический	1
Присоеденительный адаптер для тахометрического датчика	1
Датчик температурный	1
Щупы для температурных датчиков	2
Наушники	1
Дополнительные принадлежности и кабели	Комплект
Переносная сумка	1
Руководства по эксплуатации	1
Методика поверки МП. ГМ 1092-2009	1
