Приборы виброизмерительные ВИБРОТЕСТ-МГ4
| Номер в ГРСИ РФ: | РБ 03 06 3994 23 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
|
Описание типа РБ 03 06 3994 23 [2019-05-23]
rb-03-06-3994-23_2019-05-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2014-04-17]
rb-03-06-3994-23_2014-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2023-03-31]
rb-03-06-3994-23_2023-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2009-05-06]
rb-03-06-3994-23_2009-05-06.pdf
|
Скачать |
Описание: в соответствии с разделом «Описание средства измерений» Приложения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 3994 23 |
| Наименование | Приборы виброизмерительные ВИБРОТЕСТ-МГ4 |
| Год регистрации | 2023 |
| Номер сертификата | 16251 |
| Дата регистрации | 2023-03-31 |
| Срок действия | 2028-03-05 |
| Получатель сертификата | ООО «СКБ Стройприбор», г. Челябинск, Российская Федерация |
Производитель / Заявитель
ООО «СКБ Стройприбор»
Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г, оф. 5, 6
Контакты: тел./факс: (351) 277-8-555, info@stroyprobor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | поверку проводить по МИ 1873-88 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки». |
| Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - № RA.RU.311249, шифр поверительного клейма - СЕ)(НТК №02-09). Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №03-19). |
Поверители
Скачать
|
Описание типа РБ 03 06 3994 23 [2019-05-23]
rb-03-06-3994-23_2019-05-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2014-04-17]
rb-03-06-3994-23_2014-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2023-03-31]
rb-03-06-3994-23_2023-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 3994 23 [2009-05-06]
rb-03-06-3994-23_2009-05-06.pdf
|
Скачать |
Описание типа
Назначение
Описание: в соответствии с разделом «Описание средства измерений» Приложения.
Обязательные метрологические требования: диапазон измерения амплитуды виброускорения; диапазон измерения амплитуды виброскорости; диапазон измерения амплитуды виброперемещения; пределы допускаемой основной относительной погрешности измерения амплитуды виброускорения и виброскорости; пределы допускаемой основной относительной погрешности измерения амплитуды виброперемещения, значения приведены в таблице в разделе «Метрологические и технические характеристики» Приложения.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: диапазон измерения частоты механических колебаний; пределы допускаемой основной абсолютной погрешности измерения частоты механических колебаний; пределы дополнительной относительной погрешности измерения амплитуды виброускорения и виброскорости, вызванной изменением температуры окружающего воздуха; пределы дополнительной относительной погрешности измерения амплитуды виброперемещения, вызванной изменением температуры окружающего воздуха; условия эксплуатации; габаритные размеры; масса, значения приведены в таблице в разделе «Метрологические и технические характеристики» Приложения.
Комплектность
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Сведения о методах измерений
Поверка осуществляется по МИ 1873-88 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений: в соответствии с разделом «Нормативные и технические документы, устанавливающие требования к типу средств измерений» Приложения.
Перечень средств поверки: в соответствии с разделом «Поверка» Приложения.
Идентификация программного обеспечения: в соответствии таблицей в разделе «Программное обеспечение» Приложения.
Программное обеспечение: в соответствии с разделом «Программное обеспечение» Приложения.
Фотография общего вида средств измерений носит иллюстративный характер и представлена на рисунке 1 Приложения.
Место нанесения знака поверки: на свидетельство о поверке.
Приложение: описание типа средств измерений, регистрационный номер: № 36965-13, на 4 листах.
Директор БелГИМ
А.В.Казачок
Регистрационный номер - № 36965-13
Приложение к свидетельству № 50358 об утверждении типа средств измерений
Описание
Приборы виброизмерительные ВИБРОТЕСТ-МГ4
Назначение средства измерений
Приборы виброизмерительные ВИБРОТЕСТ-МГ4 (далее приборы) предназначены для измерений характеристик вибрации (виброускорения, виброскорости, виброперемещения) и частоты колебаний при гармоническом колебательном движении твердого тела.
Описание средства измерений
Приборы виброизмерительные ВИБРОТЕСТ-МГ4 представляют собой переносные приборы, состоящие из первичного вибропреобразователя и электронного блока.
Принцип действия приборов основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Вибропреобразователь представляет собой пьезоэлектрический акселерометр инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Электронный блок осуществляет обработку результата измерения (в частности, однократное и двукратное интегрирование), выведение данных на дисплей, передачу данных в память прибора и извлечение данных из архива. Прибор имеет выход для подключения ПК.
Приборы выпускаются в двух модификациях: ВИБРОТЕСТ-МГ4 и ВИБРОТЕСТ-МГ4.01, отличающихся диапазоном измерений и функциональными возможностями.

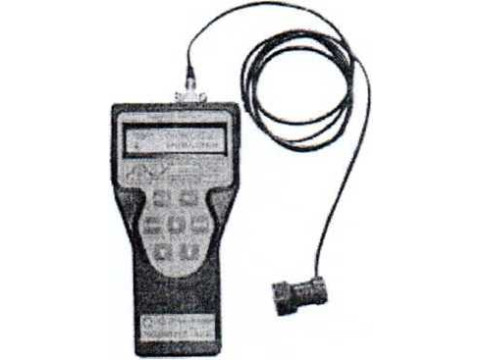

Внешний вид прибора виброизмерительного ВИБРОТЕСТ-МГ4 приведен на рисунке 1.
Рисунок 1- Внешний вид прибора виброизмерительного ВИБРОТЕСТ-МГ4
Место пломбирования
Программное обеспечение (ПО)
Прибор имеет встроенное программное обеспечение (ПО): (микропрограмма контроллера прибора с защитой от считывания и перезаписи), управляющая программа микроконтроллера должна реализовывать алгоритм измерений и регистрации значений амплитуды виброускорения, виброскорости и виброперемещения, а также сохранение информации в памяти прибора.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
vt |
vt.her |
1.01 |
731'5 |
CRC16 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
ВИБРОТЕСТ-МГ4 |
ВИБРОТЕСТ-МГ4.01 | |
|
Диапазон измерения амплитуды виброускорения, м/с2 |
□ |
от 2,0 до 170,0 включ. |
|
Диапазон измерения амплитуды виброскорости, мм/с |
□ |
от 3,3 до 374,0 включ. |
|
Диапазон измерения амплитуды виброперемещения, мм |
от 0,1 до 3,0 включ. |
от 0,01 до 6,00 включ. |
|
Диапазон измерения частоты механических колебаний, Гц |
от 10 до 100 включ. |
от 5 до 1000 включ. |
|
Пределы допускаемой основной относительной погрешности измерения амплитуды виброускорения и виброскорости во всем диапазоне частот, % |
□ |
±5 |
|
Пределы допускаемой основной относительной погрешности измерения амплитуды виброперемещения во всем диапазоне частот, % |
±5 | |
|
Пределы допускаемой основной абсолютной погрешности измерения частоты механических колебаний, Гц в диапазоне от 10 до 100 включ. Гц в диапазоне от 5 до 100 Гц в диапазоне св. 100 до 1000 Гц |
±0,5 □ □ |
□ ±0,2 ± 1,0 |
|
Пределы дополнительной относительной погрешности измерения амплитуды виброускорения и виброскорости, вызванной изменением температуры окружающего воздуха, %/10 °C |
□ |
±0,2 |
|
Пределы дополнительной относительной погрешности измерения амплитуды виброперемещения, вызванной изменением температуры окружающего воздуха, %/10 °C |
±0,2 | |
|
Условия эксплуатации: температура окружающего воздуха,“С |
от -10 до 50 включ. | |
|
Габаритные размеры, мм, не более: измерительный блок вибропреобразователь |
175 х 90 х 30 0 24 х 50 | |
|
Масса, кг, не более |
0,35 | |
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепленную на корпусе электронного блока прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность средства измерений
|
Электронный блок |
1 шт. |
|
Вибропреобразователь |
1 шт. |
|
Кабель интерфейса RS-232* |
1 шт. |
|
CD с программой* |
1 шт. |
|
Сетевой адаптер* |
1 шт. |
|
Ремень |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
1 экз. |
|
Укладочный кейс |
1 шт. |
доставляется с прибором ВИБРОТЕСТ-МГ4.01
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями» Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Прибор виброизмерительный ВИБРОТЕСТ-МГ4» КБС11.427768.026 РЭ, раздел 2.
Нормативные документы
1 Технические условия КБСП.427768.026 ТУ.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
