Аппаратура "Вибробит 300"

Номер в ГРСИ РФ: РБ 03 06 3626 22
Раздел: Средства измерений параметров движения и вибрации [6]
Производитель / заявитель: ООО НПП "ВИБРОБИТ", г. Ростов-на-Дону
Скачать
Описание типа РБ 03 06 3626 22 [2018-08-24]
rb-03-06-3626-22_2018-08-24.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2014-02-03]
rb-03-06-3626-22_2014-02-03.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2022-09-16]
rb-03-06-3626-22_2022-09-16.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2012-11-27]
rb-03-06-3626-22_2012-11-27.pdf
Скачать
Нет данных о поставщике

Описание: в соответствии с разделом «Описание средства измерений» Приложения.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 06 3626 22
Наименование Аппаратура "Вибробит 300"
Год регистрации 2022
Номер сертификата 15536
Дата регистрации 2022-08-30
Срок действия 2027-06-08
Получатель сертификата ООО НПП "Вибробит", г. Ростов-на-Дону, Российская Федерация
Производитель / Заявитель

ООО НПП "Вибробит"

Адрес: 344068 г. Ростов-на-Дону, пр. М.Нагибина 40

Контакты: (863)233-39-56, 233-78-74 / vibrobit@aaanet.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 месяцев
Методика поверки Поверка проводится по разделу 3.3 «Методика поверки» ВШПА.421412.300 РЭ «Аппаратура «Вибробит 300». Руководство по эксплуатации», утвержденному в 2012 г.(в редакции 22, 2018 г.)
Признание поверки Первичная при выпуске из производства: Ростовский ЦСМС (аттестат аккредитации - № RA.RU.311306, шифр поверительного клейма - ВР)(НТК №12-07); ООО НПП "Вибробит" (номер реестра - №1757, шифр поверительного клейма - ВЯЖ)(НТК №11-13).

Поверители

Скачать

Описание типа РБ 03 06 3626 22 [2018-08-24]
rb-03-06-3626-22_2018-08-24.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2014-02-03]
rb-03-06-3626-22_2014-02-03.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2022-09-16]
rb-03-06-3626-22_2022-09-16.pdf
Скачать
Описание типа РБ 03 06 3626 22 [2012-11-27]
rb-03-06-3626-22_2012-11-27.pdf
Скачать

Описание типа

Назначение

Описание: в соответствии с разделом «Описание средства измерений» Приложения.

Обязательные метрологические требования: максимальные диапазоны измерения; диапазон частот; пределы допускаемой основной относительной погрешности измерения на базовой частоте; неравномерность амплитудно-частотной характеристики в диапазонах частот, максимальные диапазоны измерения виброперемещения; максимальный диапазон измерения смещений; пределы допускаемой основной приведенной погрешности измерения; диапазон измерений числа оборотов; пределы допускаемой абсолютной погрешности измерения числа оборотов по цифровому индикатору; пределы допускаемой относительной погрешности измерения числа оборотов по унифицированному сигналу, значения приведены в разделе «Метрологические и технические характеристики» Приложения.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: пределы допускаемой относительной погрешности измерения во всем диапазоне температур; условия эксплуатации; габаритные размеры; масса, значения приведены в разделе «Метрологические и технические характеристики» Приложения.

Комплектность

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по разделу 3.3 «Методика поверки» ВШПА.421412.300 РЭ «Аппаратура «Вибробит 300». Руководство по эксплуатации», утвержденному в 2012 г. '

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений: в соответствии с разделом «Нормативные и технические документы, устанавливающие требования к типу средств измерений» Приложения.

Идентификация программного обеспечения: в соответствии с таблицей 1 1 1риложения.

Программное обеспечение: в соответствии с разделом «Программное обеспечение» Приложения.

11роизводитель средств измерений: в соответствии с разделом «Изготовитель» Приложения.

Уполномоченное юридическое лицо, проводившее испытания средств измерений: в соответствии с разделом «Испытательный центр» Приложения.

Фотографии общего вида средств измерений носят иллюстративный характер и представлены на рисунках 1,3-8 Приложения.

Мес го нанесения знака поверки: на свидетельство о поверке.

Приложение: описание типа средств № 50586-12, на 8 листах.

измерений, регистрационный номер:

Директор БелГИМ

А.В. Казачок

Первый заместитель директора-руководитель Цистра эталонов, поверки и к/ЬИдровки

Т.К.Толочко

А.С.Волынец

Регистрационный номер-№ 50586-12

ДУБИАТ

Приложение к свидетельству № 47391 об утверждении типа средств измерений

А

Описание

Аппаратура «Вибробит 300»

Назначение средства измерений

Аппаратура «Вибробит 300» (далее аппаратура) предназначена для непрерывного измерения, контроля и мониторинга среднеквадратического значения (СКЗ) виброскорости опор подшипников, относительного виброперемещения валов и других узлов, относительного смещения вращающихся валов и корпусов подшипников, а также измерения числа оборотов ротора.

Описание средства измерений

Принцип действия аппаратуры основан на преобразовании первичными преобразователями измеряемой величины в пропорциональный ей электрический сигнал, осуществлении приема, усиления и преобразования принятых от первичных измерительных преобразователей аналоговых сигналов и дальнейшей их обработке.

Аппаратура состоит из датчиков (первичных преобразователей) и вторичной аппаратуры: модулей контроля серии МК, блока индикации модели БИ24 и модулей питания.

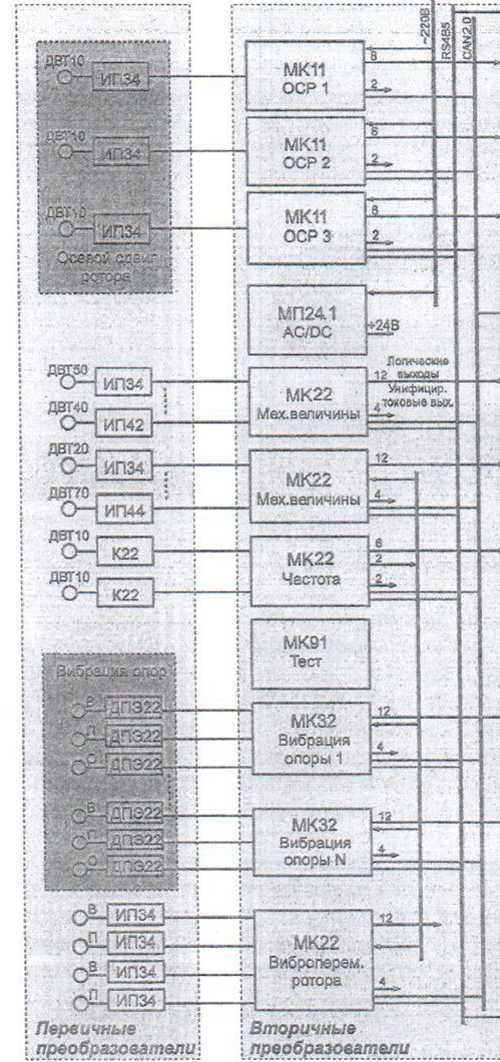

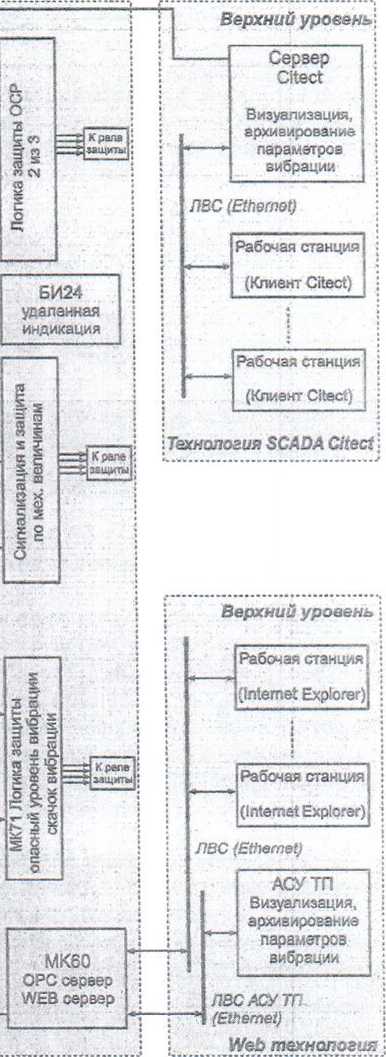

Внешний вид аппаратуры «Вибробит 300» представлен на рисунке 1, структурная схема представлена на рисунке 2.

Источник бесперебойного питания

АС 50Гц 220В

|ввод 1 | Ввод 2

Автоматический включатель резерва

+24В

ДШ5°

ИП34

дат40

ИП42

ИП34

дало

ИП44

дало

дало

ИПВ4

йпзД

ИП341

МП24.1

AC/DC

МК32 Вибрация опоры N

МК11

ОСР2

Booweows 12 зыхзды

Унифицир. А токовые вых.

МК32 Вибрация опоры 1

Первичные преобразователи

МК11

ОСРЗ

МК91 Тест

МК22

Частота

МК11

ОСР1

Вторичные преобразователи

МК22 Вибрсперем. ротора

МК22 Мех.величины

МК22 Мех.величины

4,

/

‘ Аппаратура имеет каналы измерения виброскорости, виброперемещения, относительного смещения и числа оборотов, работающие в зависимости от типа измерения с вихретоковыми датчиками серии ДВТ (далее ДВТ) и пьезоэлектрическими датчиками (акселерометрами) серии ДПЭ (далее ДПЭ). Аппаратура позволяет также определять технологические параметры по унифицированным сигналам постоянного тока.

Каналы измерения виброскорости работают с пьезоэлектрическими датчиками, которые являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются измеряемой характеристикой вибрации, выходом по постоянному или переменному току и диапазоном измерения.

Внешний вид пьезоэлектрических датчиков приведен на рисунке 3.

Рисунок 3 - Пьезоэлектрические датчики

Каналы измерения виброперемещения, относительного смещения и числа оборотов работают с вихретоковыми преобразователями, состоящими из вихретокового датчика и вторичного преобразователя, в качестве которого используются измерительные преобразователи моделей ИП34 и ИП 44 или компаратор модели К22.

Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Внешний вид вихретоковых датчиков приведен на рисунке 4.

Рисунок 4 - Вихретоковые датчики

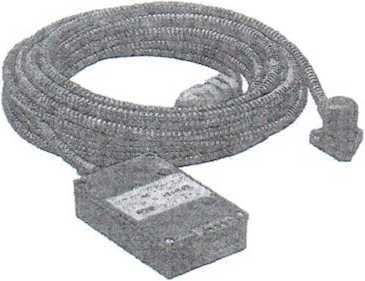

Внешний вид измерительных преобразователей ИП34 и ИП 44 и приведен на рисунке 5.

Рисунок 5 - Измерительные преобразователи ИП34 и ИП 44

Внешний вид компаратора модели К22 приведен на рисунке 6.

Используемые в аппаратуре модули контроля моделей МК11, МК22 и МК32 различаются измеряемыми характеристиками и позволяют устанавливать уставки, выдавать сигналы отключения оборудования и предупредительные сигналы.

Внешний вид измерительных модулей контроля моделей МК11, МК22 и МК32

приведен на рисунке 7.

Рисунок 7 - Измерительный модуль контроля моделей МК11, МК22 и МК32

Блоки контроля моделей ВМ22, ВМ61 и ВМ32 отличаются от модулей контроля моделей МК11, МК22 и МК32 наличием сухих контактов и собственного блока питания.

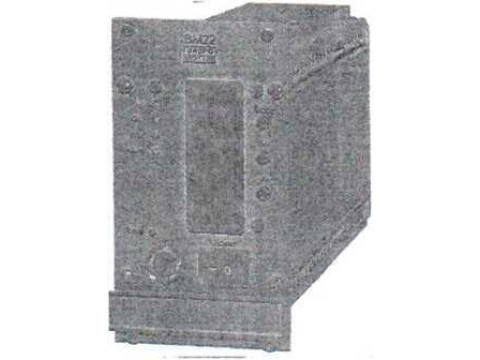

Внешний вид блоков контроля моделей ВМ22, ВМ61 и ВМ32 приведен на рисунке 8.

граммное обеспечение

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой встроенное программное обеспечение, которое поставляется совместно с аппаратурой.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Встроенное

MK32_TMS320F 2812_vl.21(relea se).out

1.21

6af218d4

CRC-32

Защита программы от непреднамеренных воздействий обеспечивается специальными средствами защиты от преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Канал измерения виброскорости

Максимальные диапазоны измерения (в зависимости от используемых преобразователей), мм/с

Диапазон частот, Гц

Пределы допускаемой основной относительной погрешности измерения на базовой частоте, %

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более:

от 10 до 20 Гц

от 20 до 500 Гц от 500 до 1000 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %: в диапазоне частот от 10 до 20 Гц в диапазоне частот от 20 до 500 Гц в диапазоне частот от 500 до 1000 Гц

Канал измерения относительного виброперемещения

Максимальные диапазоны измерения виброперемещения (в зависимости от используемых преобразователей), мкм:

от 0,4 до 15

от 0,8 до 30

от 10 до 1000

±3,0

+2,5; -20,0 ±2,5

+2,5 и -30,0

+8,0; -20,0 ±8,0

+8,0; -30,0

от 10 до 250

от 20 до 500

лазон частот, Гц

Пределы допускаемой основной относительной погрешности на базовой частоте, %

Неравномерность амплитудно-частотной характеристики в диапазонах частот, %, не более: от 0,05 до 250 Гц

от 250 до 500 Гц

Пределы допускаемой относительной погрешности измерения во всем диапазоне температур, %:

в диапазоне частот от 0,05 до 250 Гц в диапазоне частот от 250 до 500 Гц

Канал измерения смещения

Максимальный диапазон измерения смещений, мм

Пределы допускаемой основной приведенной погрешности измерения,%

Пределы допускаемой приведенной погрешности измерений во всем диапазоне температур, %

Канал измерения числа оборотов

Диапазон измерений числа оборотов, об/мин

Пределы допускаемой абсолютной погрешности измерения числа оборотов по цифровому индикатору, об/мин

Пределы допускаемой относительной погрешности измерения числа оборотов по унифицированному сигналу, %

Условия эксплуатации:

диапазон температур окружающего воздуха, °C

Габаритные размеры (в зависимости от типа шкафа) (высота х длина х ширина), мм, не более

Масса (в зависимости от спецификации на поставку), кг

от 0,05 до 500

±5,0

±2,5

+2,5 и -10,0

±8,0

+8,0;-10,0

от 0 до 360

±2,5

±6,0

от 2 до 12000

±2,0

±1,0

от 5 до 45

480 х 132 х 280

1825 х 610 х 625

2025 хбЮ х 625

от 10 до 200

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр или паспорт методом печати или наклейки.

аплектность средства измерений

Аппаратура «Вибробит 300»

Формуляр

Руководство по эксплуатации с методикой поверки

1 шт.

1 экз.

1 экз.

Поверка осуществляется по документу ВШПА.421412.300 РЭ «Аппаратура «Вибробит 300». Руководство по эксплуатации», раздел 3.3 «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012 г.

Основные средства поверки: эталонная вибрационная установка 2-го разряда по МИ 2070-90, вольтметр универсальный В7-78/1 (Госреестр СИ № 31773-06), мультиметр АВМ-4306 (Госреестр СИ № 27587-04), магазин сопротивления Р4831 (Госреестр СИ № 6332-77), генератор многофункциональный АНР-1003 (Госреестр СИ № 27122-04), осциллограф АСК-24020 (Госреестр СИ № 24958-03)

Сведения о методах измерений

Руководство по эксплуатации «Аппаратура «Вибробит 300» ВШПА.421412.300 РЭ, раздел 1.4.

Нормативные документы

1. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»

2. ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»

3. Технические условия 4277-003-27172678-12 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
